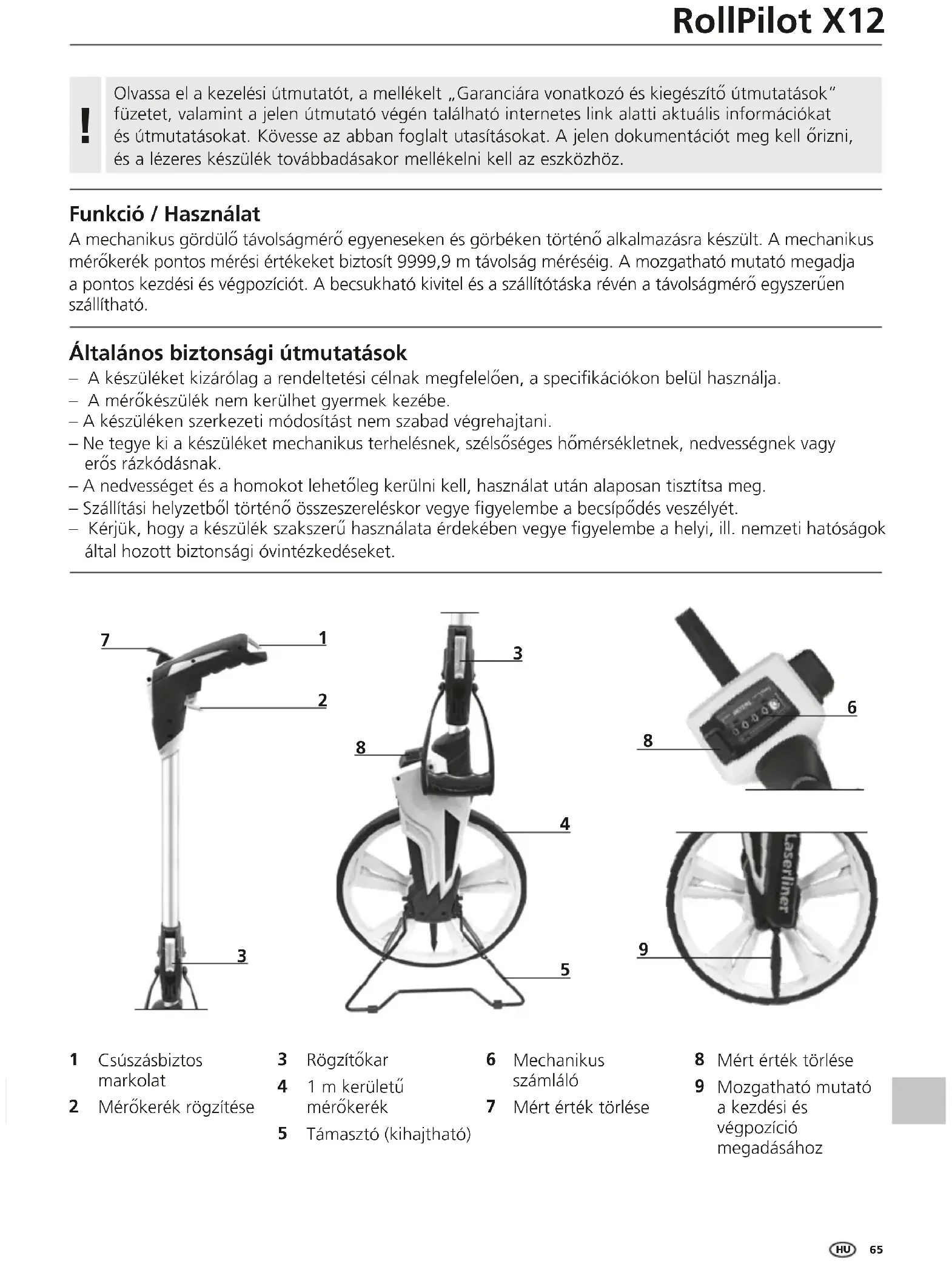

HASZNÁLATI ÚTMUTATÓ RollPilot X12 Laserliner

Olvassa el a kezelési útmutatót, a mellékelt „Garanciára vonatkozó és kiegészítő útmutatások” füzetet, valamint a jelen útmutató végén található internetes link alatti aktuális információkat és útmutatásokat. Kövesse az abban foglalt utasításokat. A jelen dokumentációt meg kell őrizni, és a lézeres készülék továbbadásakor mellékelni kell az eszközhöz.

Funkció / Használat A mechanikus gördülő távolságmérő egyeneseken és görbéken történő alkalmazásra készült. A mechanikus mérőkerék pontos mérési értékeket biztosít 9999,9 m távolság méréséig. A mozgatható mutató megadja a pontos kezdési és végpozíciót. A becsukható kivitel és a szállítótáska révén a távolságmérő egyszerűen szállítható. Általános biztonsági útmutatások – A készüléket kizárólag a rendeltetési célnak megfelelően, a specikációkon belül használja. – A mérőkészülék nem kerülhet gyermek kezébe. – A készüléken szerkezeti módosítást nem szabad végrehajtani. – Ne tegye ki a készüléket mechanikus terhelésnek, szélsőséges hőmérsékletnek, nedvességnek vagy erős rázkódásnak. – A nedvességet és a homokot lehetőleg kerülni kell, használat után alaposan tisztítsa meg. – Szállítási helyzetből történő összeszereléskor vegye gyelembe a becsípődés veszélyét. – Kérjük, hogy a készülék szakszerű használata érdekében vegye gyelembe a helyi, ill. nemzeti hatóságok által hozott biztonsági óvintézkedéseket.

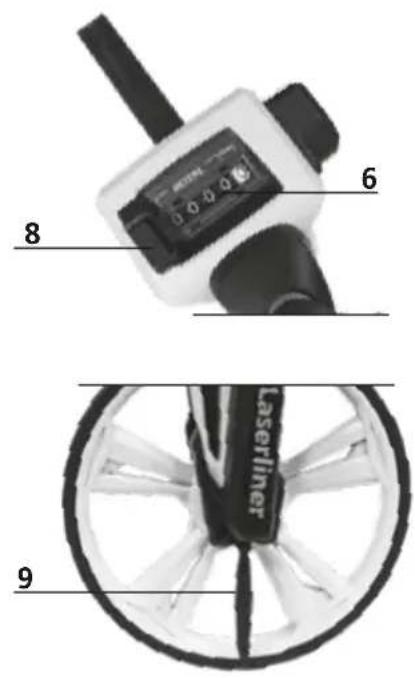

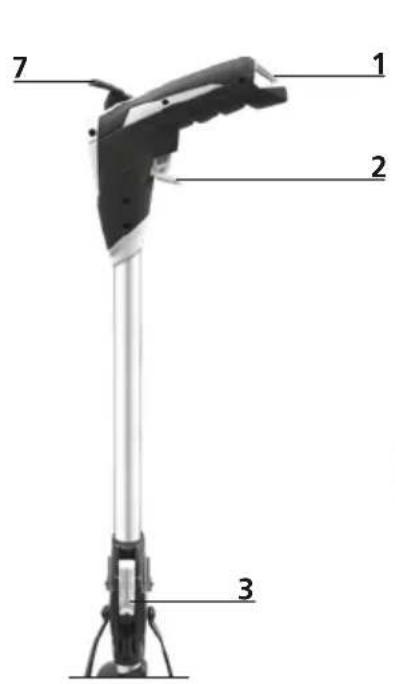

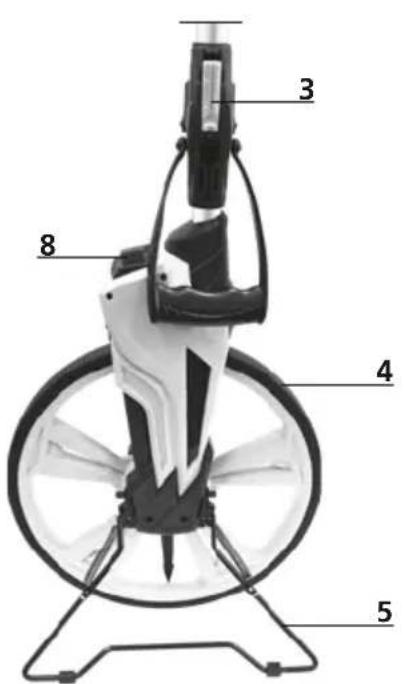

Csúszásbiztos markolat Mérőkerék rögzítése Rögzítőkar 1 m kerületű mérőkerék Támasztó (kihajtható) Mért érték törlése Mozgatható mutató a kezdési és végpozíció megadásához

Mechanikus számláló Mért érték törlése

A mechanikus számláló a 7-es gomb vagy a 8-as kar megnyomásával állítható nullára. Annak érdekében, hogy pontos mérési eredményt kapjon, a vezetőrudat a teljes mérés során azonos szögben kell tartani. Ajánlott a rudat függőlegesen tartani.

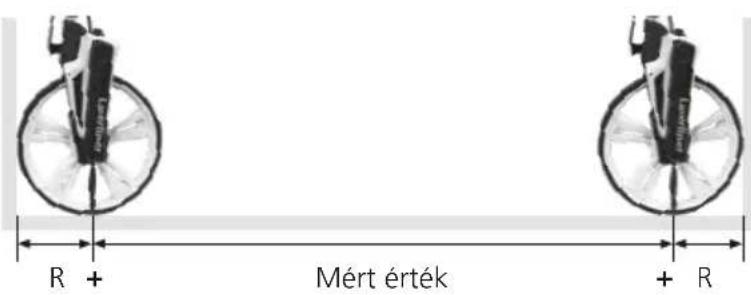

1. A mérőkereket a kerék hátoldalával

2. Tolja a mérőkereket egyenesen

3. Olvassa le a mért értéket és adja hozzá

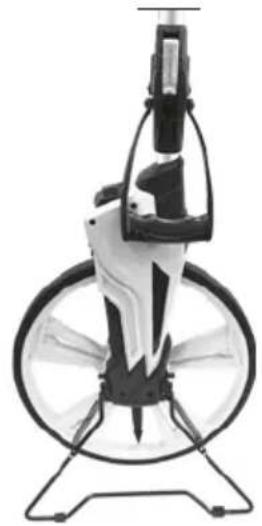

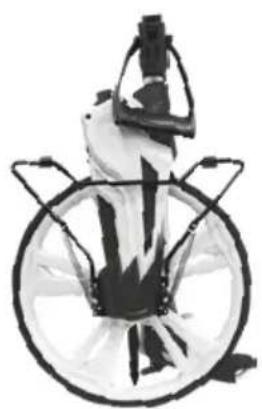

a kerék átmérőjét. Mért érték Behajtás szállításhoz

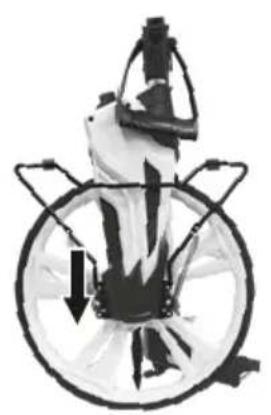

A támasztó kihajtása

Műszaki adatok A műszaki módosítások joga fenntartva. 21W33 Pontosság ± 0,1% Hatótávolság 0 – 9.999,9 m Mérőkerék sugár 159 mm Mérőkerék átmérő 1000 mm Funkciók Hosszúságmérés, hosszúságok összeadása és kivonása Egységek m Működési feltételek -20°C … 80°C, levegő páratartalom max. 80% rH, nem kondenzálódó, munkavégzési magasság max. 4000 m középtengerszint felett. Tárolási feltételek -30°C … 80°C, levegő páratartalom max. 80% rH Méretek (Sz × Ma × Mé) 318 mm x 1020 mm x 135 mm Tömeg 2080 g (tartozék nélkül) EU-rendeletek és ártalmatlanítás A készülék megfelel az EU-n belüli szabad forgalmazásra vonatkozó minden szükséges szabványnak. Ez a termék egy elektromos készülék és az elektromos és elektronikus berendezések hulladékairól szóló európai irányelv szerint szelektíven kell gyűjteni és ártalmatlanítani. További biztonsági és kiegészítő útmutatások: http://laserliner.com/info?an=AET Mérés faltól pontig

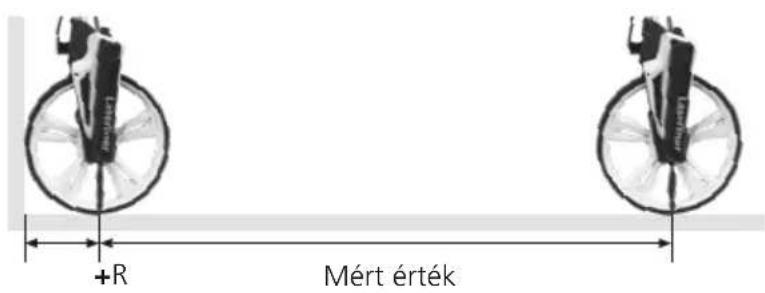

1. A mérőkereket a kerék hátoldalával

2. Tolja a mérőkereket egyenesen

3. Olvassa le a mért értéket és

adja hozzá a kerék átmérőjét. Mért érték Mérés ponttól pontig

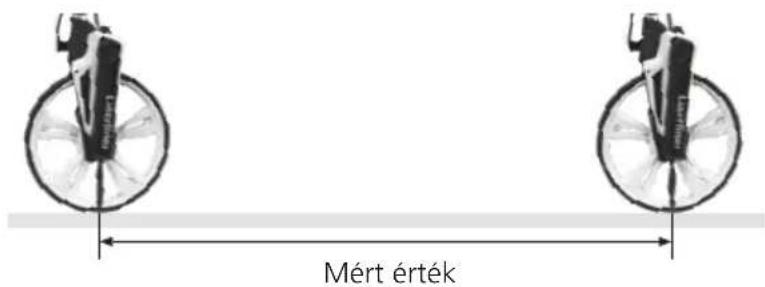

1. Állítsa a mutatót (9) az első

2. Tolja a mérőkereket egyenesen

a második megjelölt pontig.

3. Olvassa le a mért értéket.

Mért érték Karbantartási és ápolási útmutató Tisztítson meg minden komponenst enyhén nedves kendővel, és kerülje a tisztító-, súroló- és oldószerek használatát. A készüléket tiszta, száraz helyen tárolja. Kalibrálás A mérőkészüléket időközönként kalibrálni kell és ellenőrizni kell a pontosság és a működés érdekében. Egyéves kalibrálási intervallumot ajánlunk. HU68
