BEDIENUNGSANLEITUNG RollPilot X12 Laserliner

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise" sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe des Gerätes mitzugegeben.

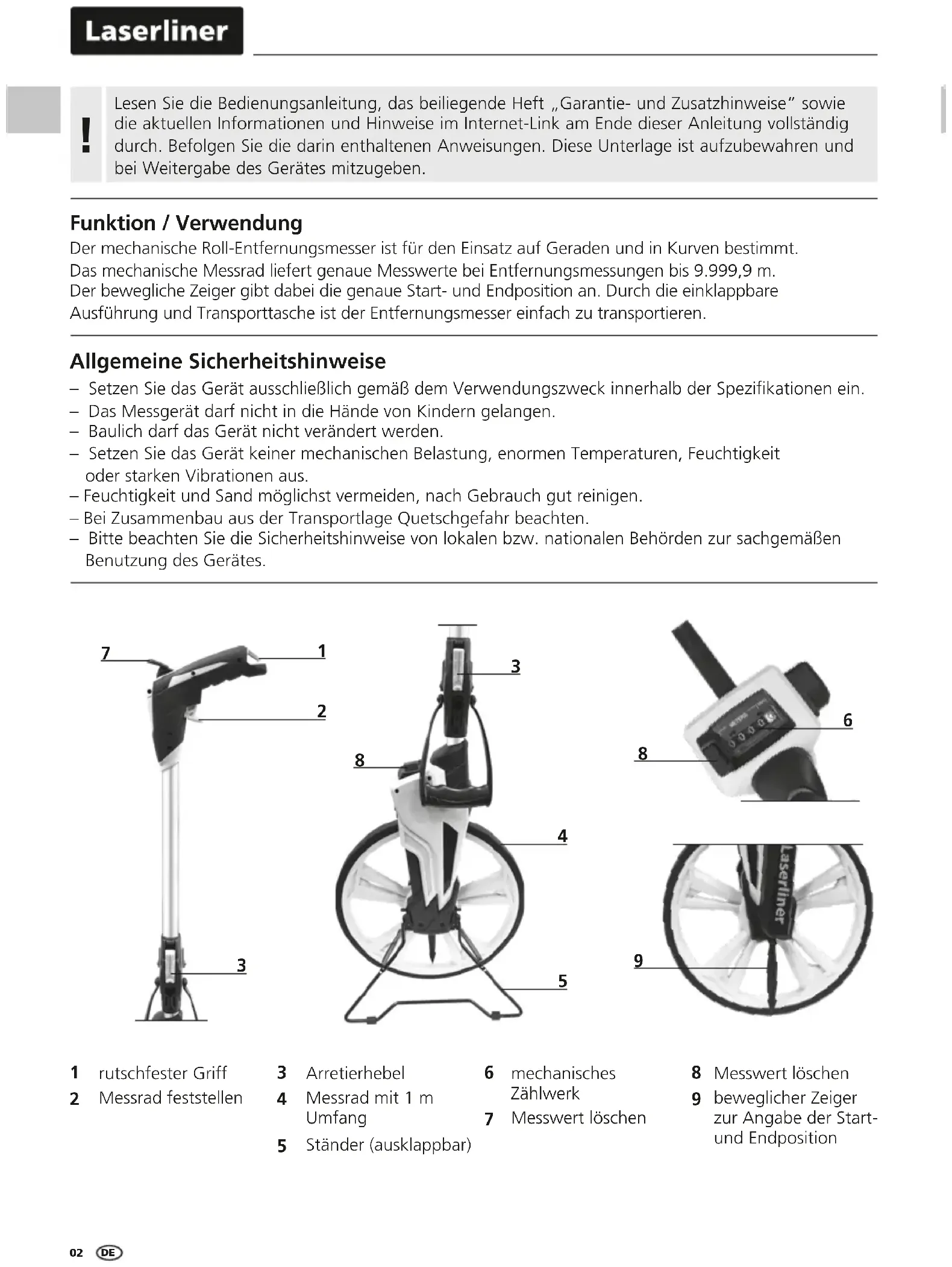

Funktion / Verwendung

Der mechanische Roll-Enternungsmesser ist für den Einsatz auf Geraden und in Kurven bestimmt. Das mechanische Messrad liefert genaue Messwerte bei Enternungsmessungen bis 9.999,9 m. Der bewegliche Zeiger gibt darauf die genaue Start- und Endposition an. Durch die einklappbare Ausführung und Transporttasche ist der Enternungsmesser einfach zu transportieren.

Allgemeine Sicherheitshinweise

• Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezifikationen ein.
• Das Messgerätarf nicht in die Hande von Kindern gelangen.
  Baulich darfas Gerat nicht verändert werden.
• Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen, Feuchtigkeit oder starken Vibrationen aus.
• Feuchtigkeit und Sand möglichst vermeiden, nach Gebrauch gut reinigen.
• Bei Zusammenbau aus der Transportlage Quetschgefahr beachten.
  -itte beachten Sie die Sicherheitshinweise von lokalen bzw. nationalen Behörden zur sachgemäßen Benutzung des Gerätes.

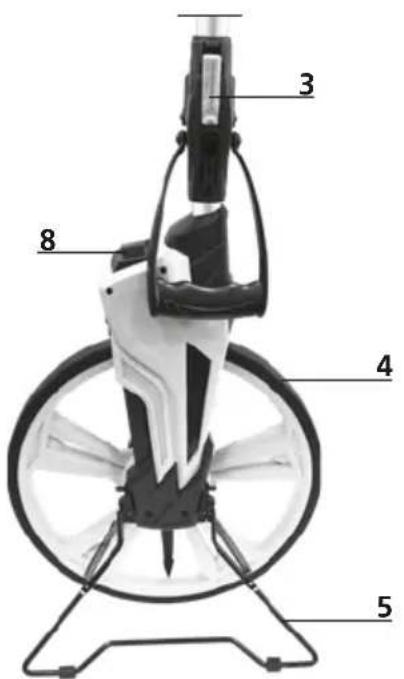

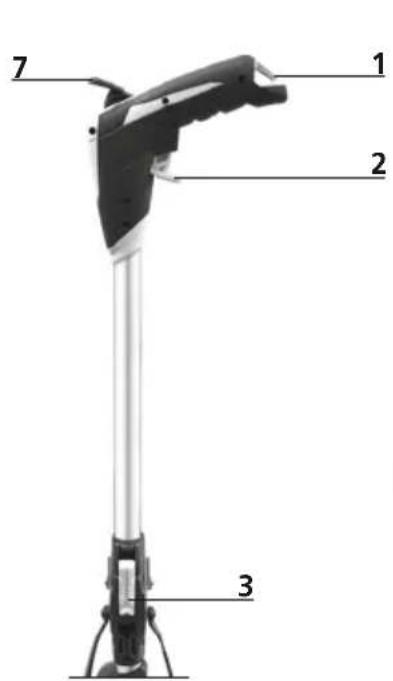

1 rutschfester Griff

3 Arretierhebel

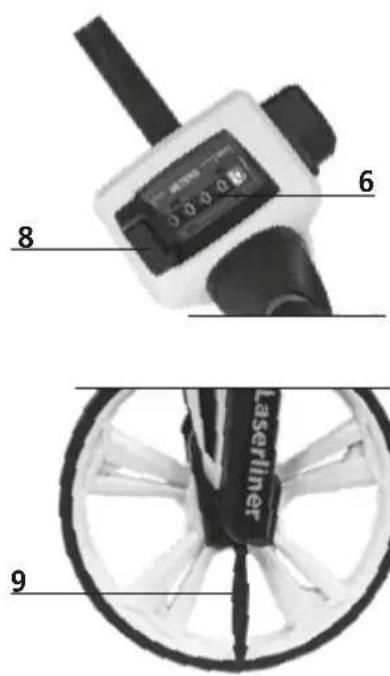

6 mechanisches

8 Messwert loschen

2 Messrad feststellen

4 Messrad mit 1 m Umfang

Zahlwerk

7 Messwert loschen

9 beweglicher Zeiger zur Angabe der Start- und Endposition

1 Messwert loschen

Das mechanische Zahlwerk kann durch Drücken der Taste 7 oder des Hebels 8 auf Null gesetzt werden.

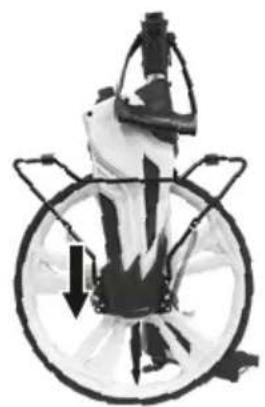

Ständer ausklappen

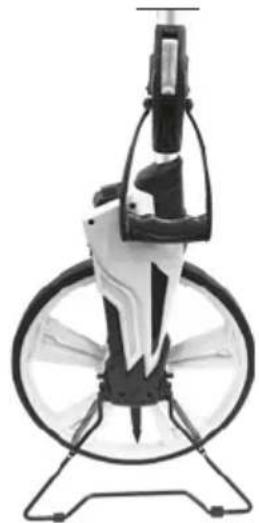

Einklappen für Transport

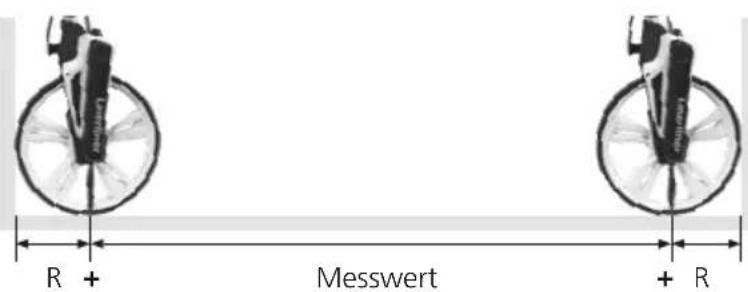

4 Messung von Wand zu Wand

1. Messrad mit der Rückseite des Rades an die Wand stellen.
2. Das Messrad geradeaus bis zur zweiten Wand bewegen.
3. Messwert abesen und den Durchmesser des Rades addieren.

Um ein genaues Messergebnis zu erzielen, muss die Führungsstange während der gesamten Messung im gleichen Winkel geführt werden. Eine senkrechte Ausrichtung wird empfohlen.

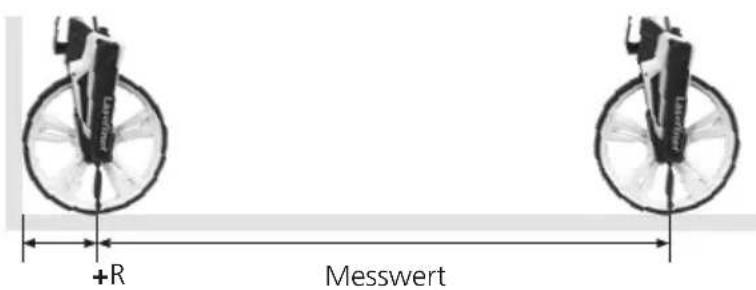

5 Messung von Wand zu Punkt

1. Messrad mit der Rückseite des Rades an die Wand stellen.
2. Das Messrad geradeaus bis zum markierten Punkt bewegen.
3. Messwert ablesen und den Radius des Rades addieren.

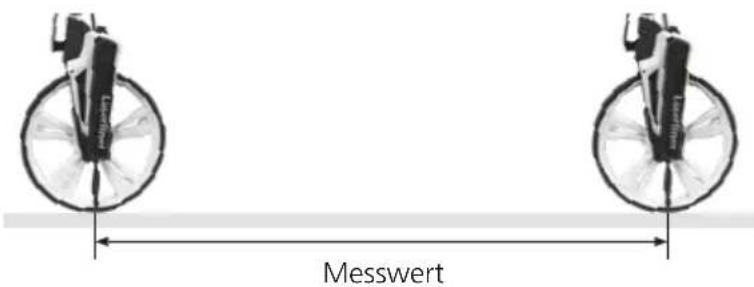

6 Messung von Punkt zu Punkt

1. Den Zeiger (9) an den ersten markierten Punkt stellen.
2. Das Messrad geradeaus bis zum zweiten markierten Punkt bewegen.
3. Messwert abesen.

Hinweise zur Pflege und Wartung

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Lagern Sie das Gerät an einem sauberen, trockenen Ort.

Kalibrierung

Das Messgerät muss regelmäßig kalibriert und geprüft werden, um die Genauigkeit der Messergebnisse zu gewährleisten. Wir empfehlen ein Kalibrierungsinterval von einem Jahr.

Technische Daten Technische Änderungen vorbehalten. 21W33

Genauigkeit ± 0,1%
Reichweite 0 – 9.999,9 m
Radius Messrad 159 mm
Umfang Messrad 1000 mm
Funktionen Längenmessung, Addition und Subtraktion von Längen
Einheiten m
Arbeitsbedingungen -20°C ... 80°C, Luftfeuchtigkeit max. 80% rH, nicht kondensierend, Arbeitssthöhe max. 4000 m über NN (Normalnull)
Lagerbedingungen -30°C ... 80°C, Luftfeuchtigkeit max. 80% rH
Abmessungen (B x H x T) 318 mm x 1020 mm x 135 mm
Gewicht 2080 g (ohne Zubehör)
