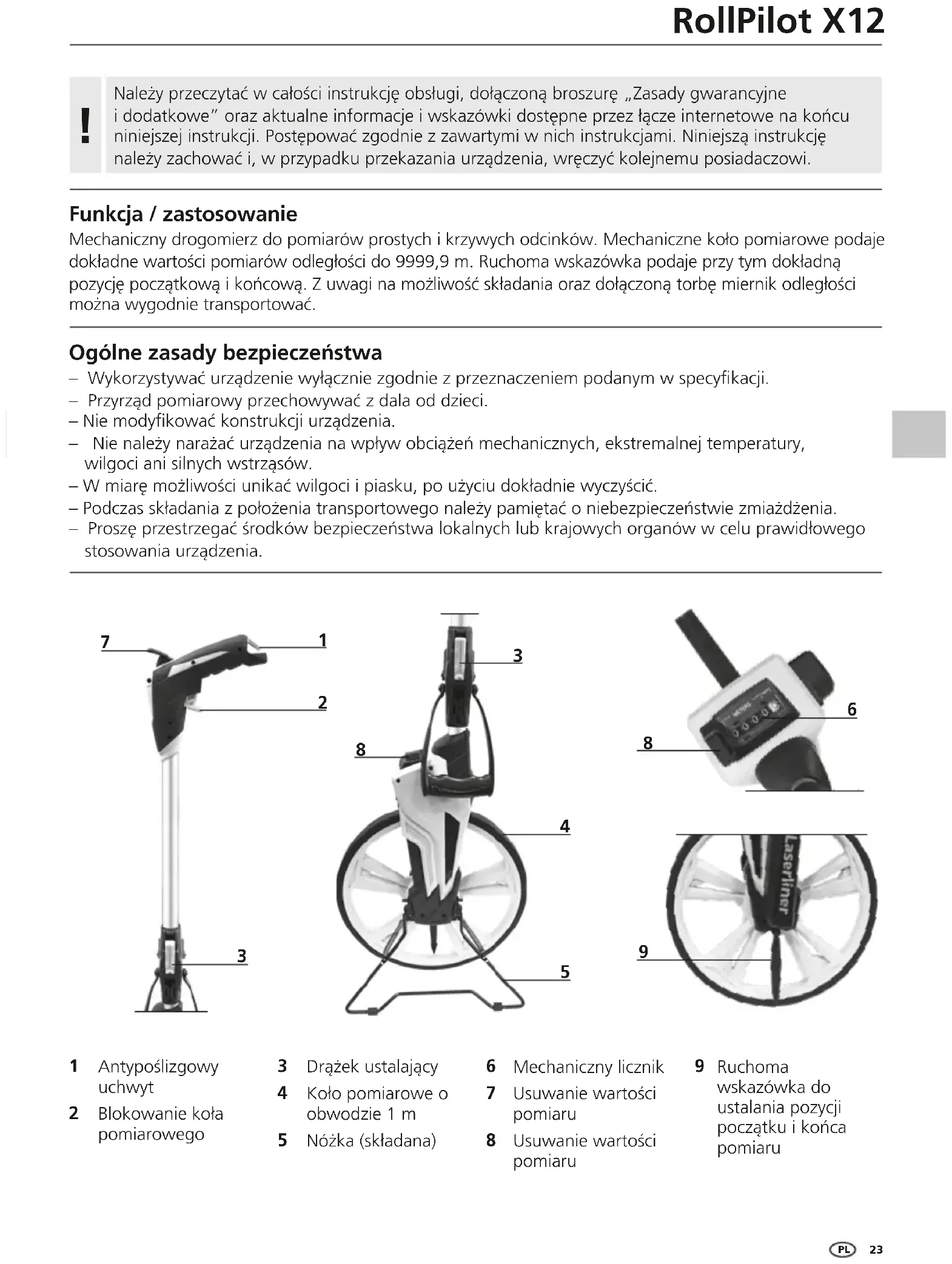

INSTRUKCJA OBSŁUGI RollPilot X12 Laserliner

Nalezy przycietyac w calosci instrukcje obstugi, dozczonag broszure „Zasady gwarancyjne i dodatkowe" oraz aktualne informacja i wskazowych dostepne przyze sące internetowej na koncu niniejszej instrukcji. Postepować zgodnia z zawartymi w nich instrukcjami. Niniejsza instrukcje danezy zachować i, w przypadku przykazania urzadzenia, wcreczy kolejnemu posiadaczowy.

Funkcja / zastosowanie

Mechaniczny drogomierz do pomiarów prostych i krzywych odcinków. Mechaniczne koło pomiarowe podajedokfadne wartosci pomiarow odlegosci do 9999,9 m. Ruchoma wskazowska podaje przy tym dokadnapoźycje poȩzkowymi koncowa. Z uwagi na最容易 składania oraz dołączona torbe miernik odlegosci można wygodnia transportować.

Ogólne zasady bezpiecznychstwa

• Wykorzystywać urzadzenia wyłącnie zgodnia z przyznaczenia podanym w specyfikenci.
• Przyrzad pomiarowy przechowywać z dala od daneci.
• Nie modyfikować konstrukcji urzadzenia.
• Nie nalezy narzać urzadzenia na wplyw obciȩne mechanicznych, ekstremnej temperatury, wilgoci ani silnych wstrzasów.
  -W miare mozliwosci unikać wilgoci i piasku, po uzyciu dokladnie wyczyscić.
• Podczas składania z położenia transportowej sąȩzy pAMIętć oNiebezpieczność wiedzmiȩźdenia.
  Prosz przestrzegac srodkow bezpieczne stwa lokalnych lub krajowych organow w celu prwidtowego stosowania urzadzenia.

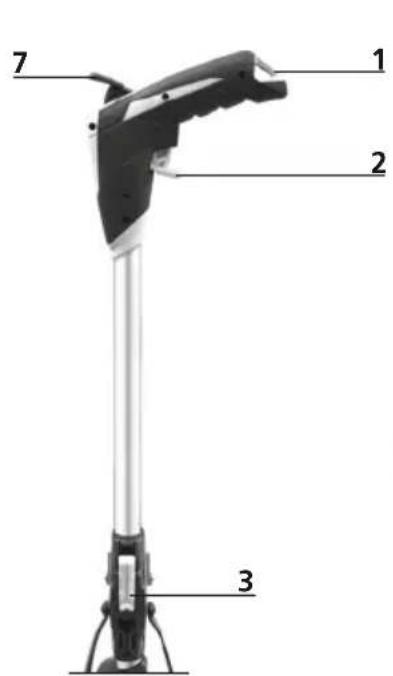

1 Antyposlizgowy uchwyt
2 Blokowanie koja pomiarowego

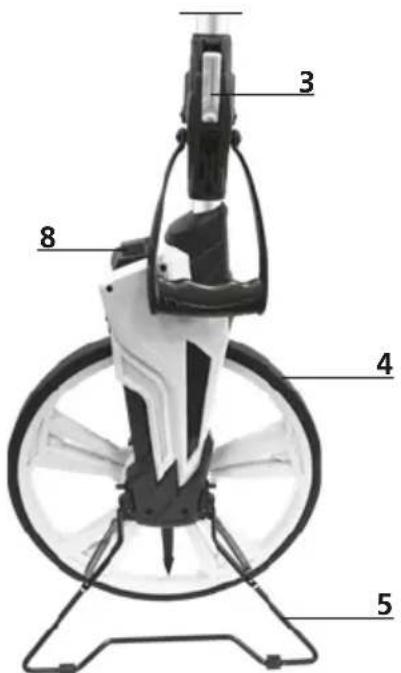

3 Druzek ustalajacy
4 Koto pomiarowe o obwodzie 1 m
5 Nożka (składana)

6 Mechaniczny licznik
7 Usuwanie wartosci pomiaru
8 Usuwanie wartosci pomiaru

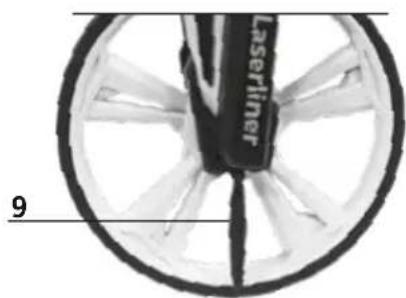

9 Ruchoma
wskazówka do
ustalania pozycji
początki i konca
pomiaru

Laserliner

Usuwanie wartosci pomiaru

Liczydto mechanicznedoğan wyzerować poprzejn naciść przycisku 7 lub dzwigni 8.

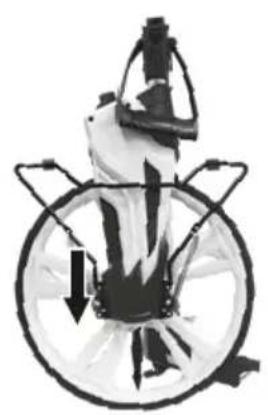

Rozloźyc stojak

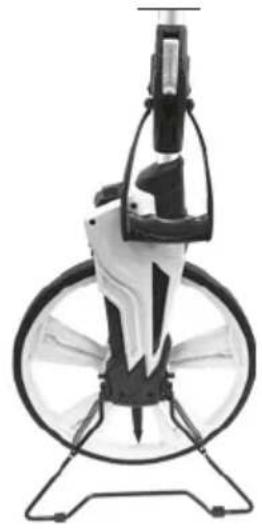

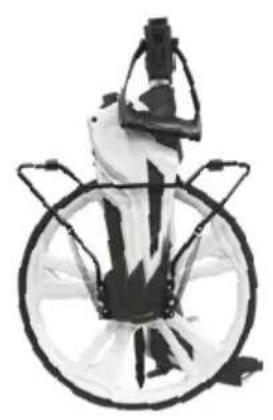

2 Składanie w celu transportu

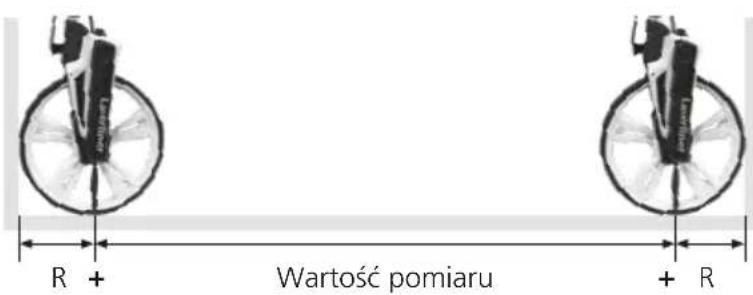

Pomiar od sciany do sciany

1. Przystawic ko to pomiarowetylem do sciany.
2. Przesunac ko to pomiarowe prosto do nastepnej sciany.
3. Odczytać wartosc pomiaru i dodac doNiejsrednice kola.

Aby uzyskać dokladnia wartosć pomiaru, drażek prowadźcy musi być podczas calego pomiaru prowadzony pod tym samym kątem. Zaleca są ustawuminium pionowe.

Pomiar od sciany do punktu

1. Przystawic kola pomiarowe tylem do sciany.
2. Przesunac kofo pomiarowe prosto do wyznaczonego punktu.
3. Odczytać wartosć pomiaru i dodac do niedem promien kola.

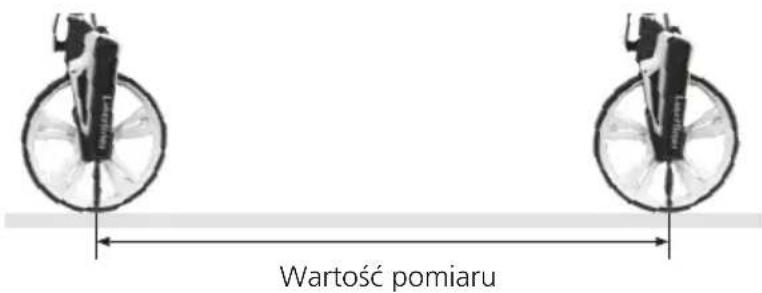

6 Pomiar od punktu do punktu

1. Ustawic wskazowej (9) na pierwszy wyznaczony punkt.
2. Przesunac ko to pomiarowe prosto do wyznaczonego drugiego punktu.
3. Odczytać wartosć pomiaru.

Wskazówki dotyczé konserwacci i pielegnaci

OczySci wszystkie komponenty lekko zwilzona sciereczka; unika stosowania srodkow czyszczacych, srodkow do szorOWANIA i Rozpuszczalnikow. Przechowywać urzadzenie w czystym, suchym mistrsCu.

Kalibracja

Przyrzad pomiarowy napięcia musi być regularnie kalibrowany i testowy w celu zapewnienia dokladywość wyników pomiarów. Zalecamy przypegowadzć calibracja raz na rok.

Dane techniczne Zmiany zastrzezone. 21W33
Dokladnosć	±0,1%
Zasięg 0 – 9999,9 m
Promień koła pomiarowej 159 mm
Obwód koła pomiarowej	1000 mm
Funkcje Pomiar dlugosci, Dodawanie i odejmownikie dlugosci
Jednostki m
Warunki przyty -20°C ... 80°C, wilgotnosć powietrza maks. 80% wilgotnosci wzygliednej, bez skraplania, wysokość robocza maks. 4000 m nad punktem zerowym normalnym
Warunki przechowywania -30°C ... 80°C, wilgotnosć powietrza maks. 80%
Wymiary (S x W x G) 318 mm x 1020 mm x 135 mm
Masa 2080 g (bez akcesoriów)

Przepisy UE i usuwanie

Przyrzad spelnilia wzystkie normy wymagane do wolnego obrotu toward w UE. Produkt ten jest urzadzeniem elektrycznym i zgodnie z europejska dyrektywa dotyczacja złomu elektrycznych i elektronicznegoNSE je zbierać i usuwac oddzielnie. Dalsze wskazowy dotyczze bezpieczność wia informacja dodatkowe patrz: http://laserliner.com/info?an=AET

Laserliner

！

2 zablokovani mericho kolecka

3 aretačni páčka

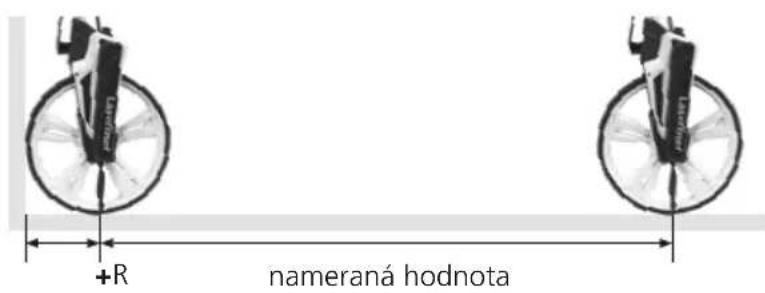

Meranie od steny k bodu
