NÁVOD K OBSLUZE RollPilot X12 Laserliner

Kompletně si pročtěte návod k obsluze, přiložený sešit „Pokyny pro záruku a dodatečné pokyny“, aktuální informace a upozornění v internetovém odkazu na konci tohoto návodu. Postupujte podle zde uvedených instrukcí. Tato dokumentace se musí uschovat a v případě předání zařízení třetí osobě předat zároveň se zařízením.

Funkce / použití Mechanický dálkoměr s kolečkem je určen pro měření přímých i zakřivených drah. Mechanické měřicí kolečko poskytuje přesné hodnoty měřených vzdáleností do 9.999,9 m. Pohyblivá ručička udává přesnou startovní a koncovou polohu. Díky skládacímu provedení a přepravní brašně lze dálkoměr snadno přepravovat. Všeobecné bezpečnostní pokyny – Používejte přístroj výhradně k určenému účelu použití v rámci daných specikací. – Měřicí přístroj se nesmí dostat do rukou dětem. – Přístroj se nesmí konstrukčně měnit. – Nevystavujte přístroj žádnému mechanickému zatížení, extrémním teplotám, vlhkosti nebo silným vibracím. – Pokud možno zabraňte vniknutí vlhkosti a písku. Po použití důkladně vyčistěte – Při sestavování z dopravní polohy dbejte nebezpečí pohmoždění. – Dodržujte bezpečnostní opatření místních resp. národních úřadů pro správné používání přístroje.

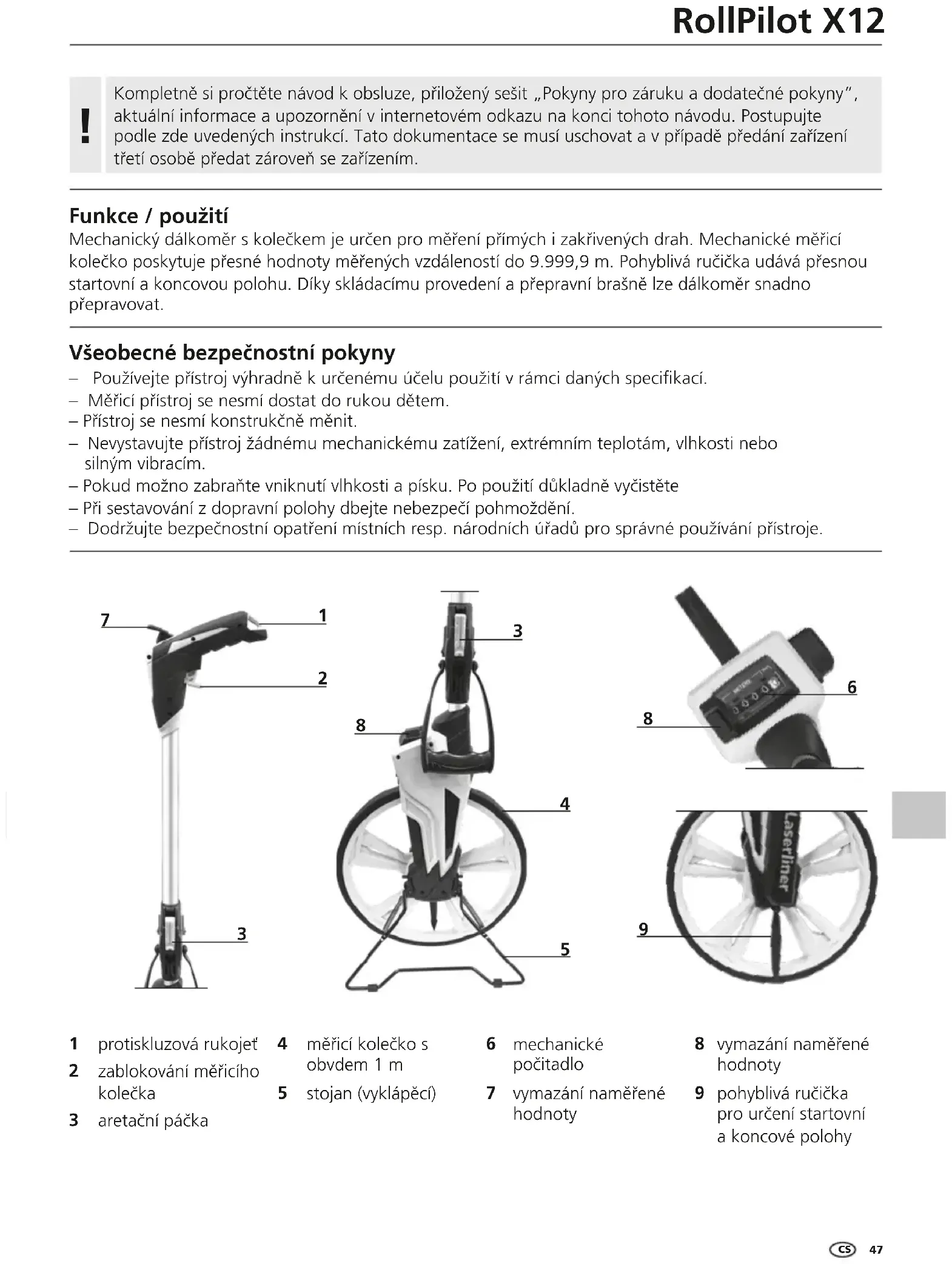

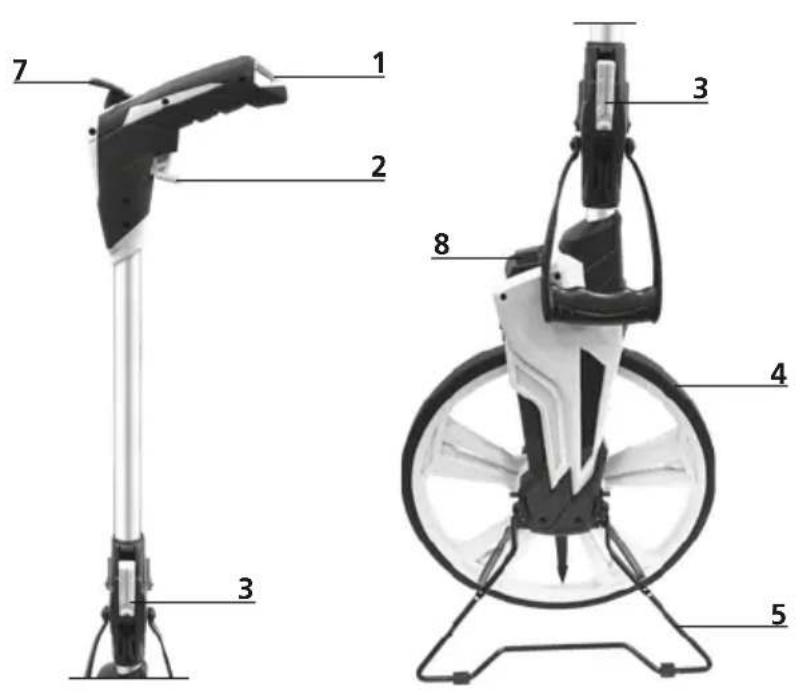

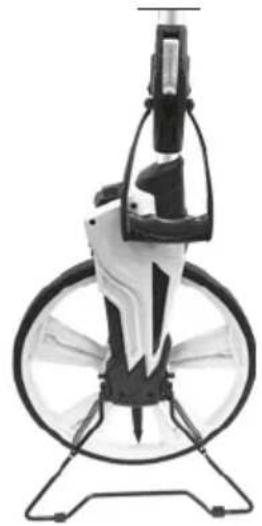

protiskluzová rukojeť zablokování měřicího kolečka aretační páčka měřicí kolečko s obvdem 1 m stojan (vyklápěcí) vymazání naměřené hodnoty pohyblivá ručička pro určení startovní a koncové polohy

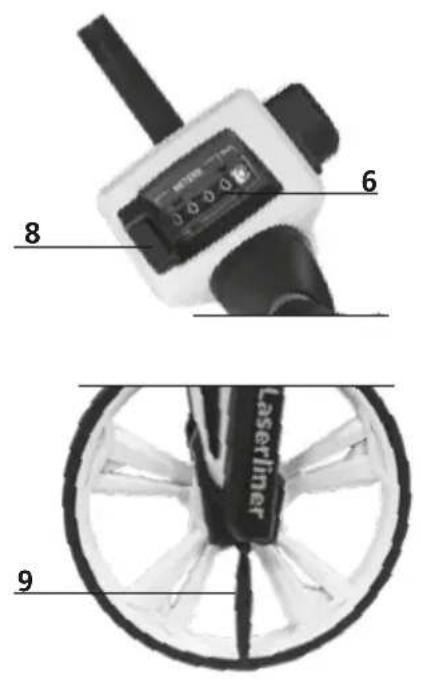

mechanické počitadlo vymazání naměřené hodnoty

Vymazání naměřené hodnoty

Mechanické počitadlo se vynuluje stisknutím tlačítka 7 nebo páčky 8. Pro dosažení přesného výsledku měření musí být vodicí tyč vedena během celého měření ve stejném úhlu. Doporučujeme kolmou polohu tyče.

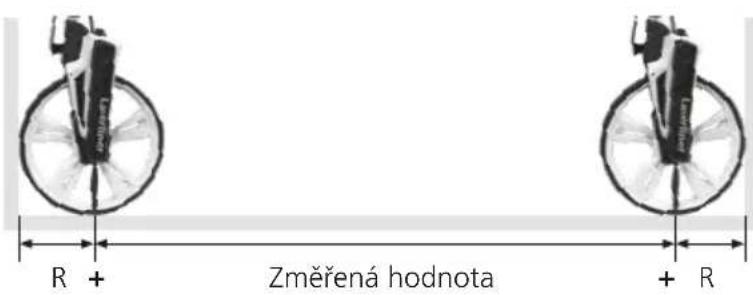

Měření od stěny ke stěně

1. Postavte měřicí kolečko zadní

2. Pohybujte měřicím kolečkem

přímo až k druhé stěně.

3. Přečtěte změřenou hodnotu

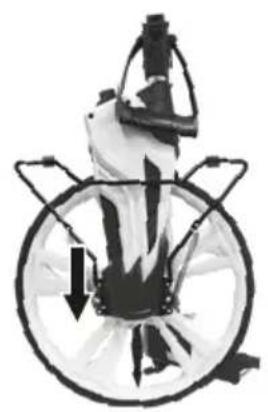

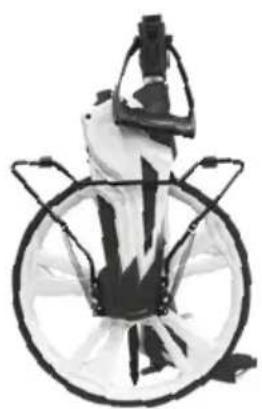

a přičtěte k ní průměr kolečka. Změřená hodnota Složení pro přepravu

Technické parametry Technické změny vyhrazeny. 21W33 Přesnost ± 0,1% Dosah 0 – 9.999,9 m Poloměr měřicího kolečka 159 mm Obvod měřicího kolečka 1000 mm Funkce Měření délky, Přičítání a odečítání délek Jednotky m Pracovní podmínky -20°C … 80°C, vlhkost vzduchu max. 80% rH, nekondenzující, pracovní výška max. 4000 m n.m (normální nulový bod) Skladovací podmínky -30°C … 80°C, vlhkost vzduchu max. 80% rH Rozměry (š x v x hl) 318 mm x 1020 mm x 135 mm Hmotnost 2080 g (bez příslušenství) Ustanovení EU a likvidace Přístroj splňuje všechny potřebné normy pro volná pohyb zboží v rámci EU. Tento výrobek je elektrický přístroj a musí být odděleně vytříděn a zlikvidován podle evropské směrnice pro použité elektrické a elektronické přístroje. Další bezpečnostní a dodatkové pokyny najdete na: http://laserliner.com/info?an=AET Měření od stěny k bodu

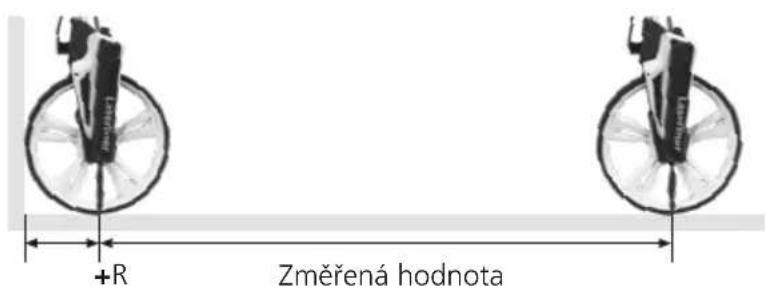

1. Postavte měřicí kolečko zadní

2. Pohybujte měřicím kolečkem

přímo k označenému bodu.

3. Přečtěte změřenou hodnotu

a přičtěte k ní poloměr kolečka. Změřená hodnota Měření od bodu k bodu

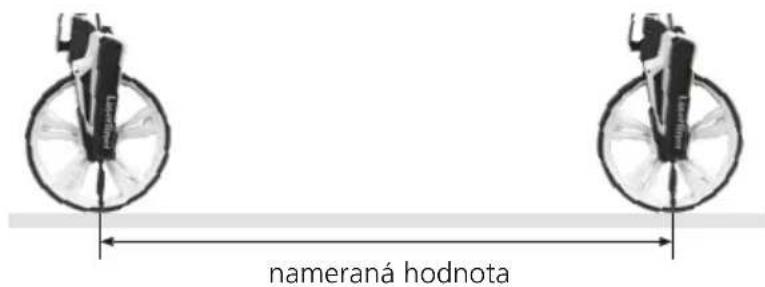

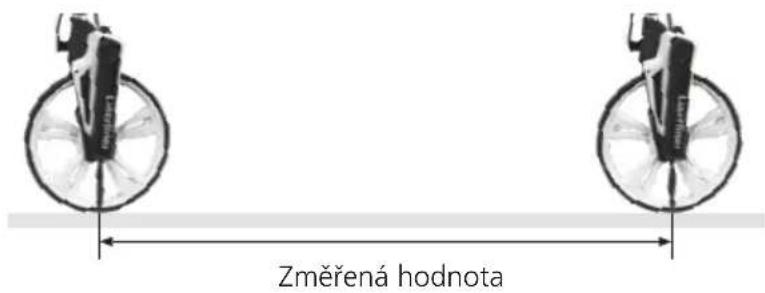

1. Nastavte ručičku (9) na první

2. Pohybujte měřicím kolečkem přímo

k druhému označenému bodu.

3. Přečtěte změřenou hodnotu.

Změřená hodnota Pokyny pro údržbu a ošetřování Všechny komponenty čistěte lehce navlhčeným hadrem a nepoužívejte žádné čisticí nebo abrazivní prostředky ani rozpouštědla. Skladujte přístroj na čistém, suchém místě. Kalibrace Pro zajištění přesnosti měřených výsledků se měřicí přístroj musí pravidelně kalibrovat a testovat. Kalibrace doporučujeme provádět v jednoročním intervalu. CS50

3. Odčitajte mersko vrednost.

2. Pohybujte meracie koleso rovno

2. Pohybujte meracie koleso rovno

2. Pohybujte meracie koleso rovno

smerom k druhému označenému bodu.
