KULLANIM KILAVUZU RollPilot X12 Laserliner

Kullanim kilavuzunu, ekinde bulunan, Garanti ve Ek Uyarilar' defterini ve de bu kilavuzun sonunda bulunan Internet link'ile ulasacaginiz aktuel bilgiler ve uyarilari eksiksiz okuyunuz. icinde yer alan talimatlari dikkate aliniz. Bu belge saklanmak zorundadir ve cihaz elden ckarildiginda beraberinde verilmelidir.

Fonksiyon / Kullanim

Mekanik tekerlekli mesafe olçer, duz yerderde ve egrilerde yapilan calismalar icin ongorulmustur. Mekanik olçum carki 9.999,9 m'ye kadar alan mesafe olçumlerinde tam ve dokru degerler verir. Hareket edebilen goftergesi ise olçum esnasinda kesin baslangic ve son noktasini belirtmektedir. Katlanabilir modeli ve tasima cantası saysinde olçum cihazinin tasinması yok kolaydir.

Genel güvenlik bilgileri

Cihazi sadece kullanim amacina uygun sekilde teknik özellikleri dahilinde kullaniniz.
- Ölçüm cihazi,;cocukların ulasabilecegi yerlerde muhafaza edilmemelidir!
- Yapisal acidan cihazin degistirilmesi yasaktir.
- Cihazi mekanik yüklere, asiri sicutlklara, neme veya siddetli titresimlere maruz birakmayiniz.
- Mümkün olduğunca nem ve kumdan uzak tutun, kullanimdan sonra iyice temizleyin
- Tāṣṭma konumundayken monte ederken sikṣma tehlikesini dikkate alin
Cihazin uygun kullanimi ile ilgili yerel ya da ulusal gelecerli guvenlik duzenlemelerini dikkate aliniz.

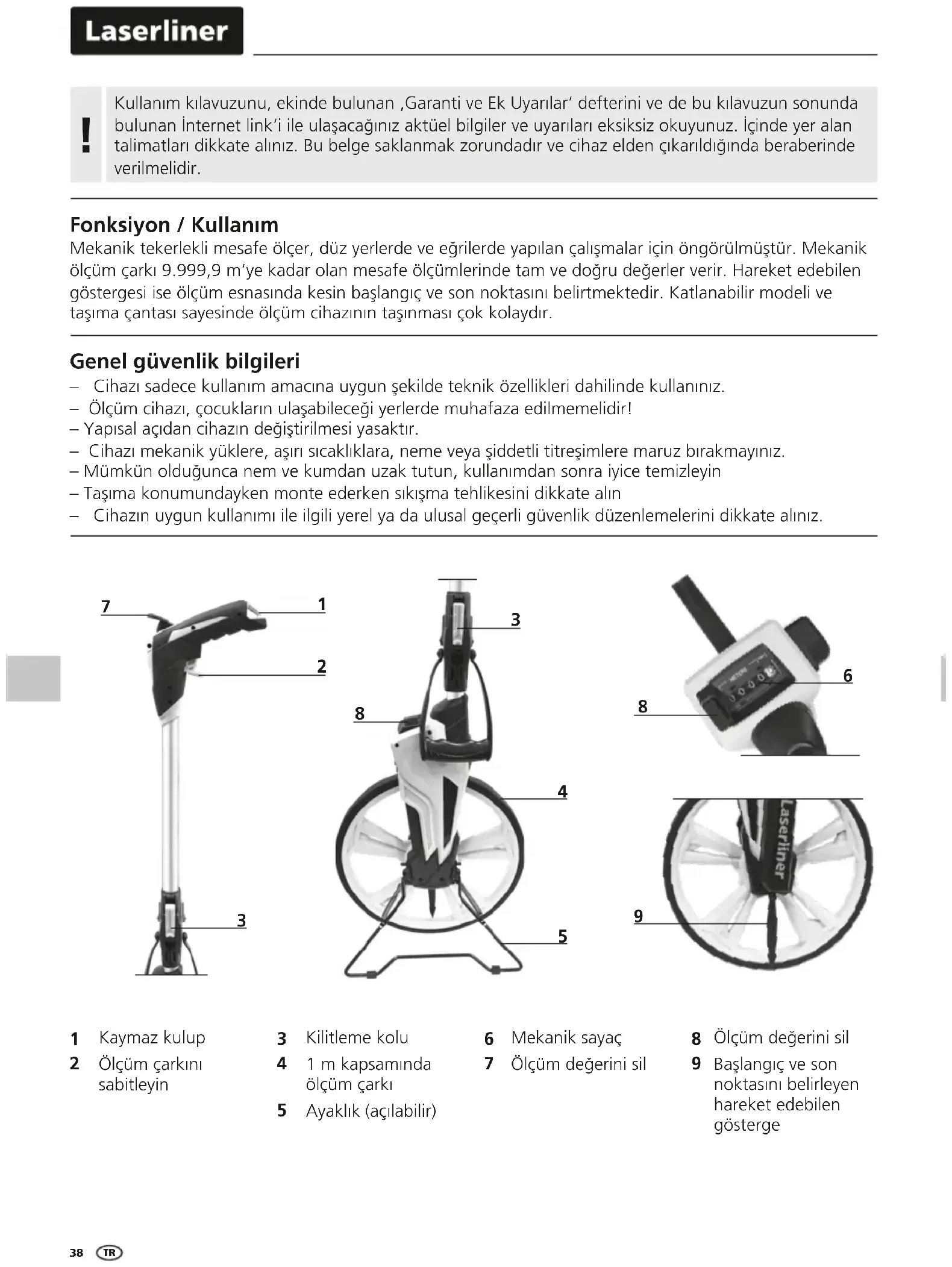

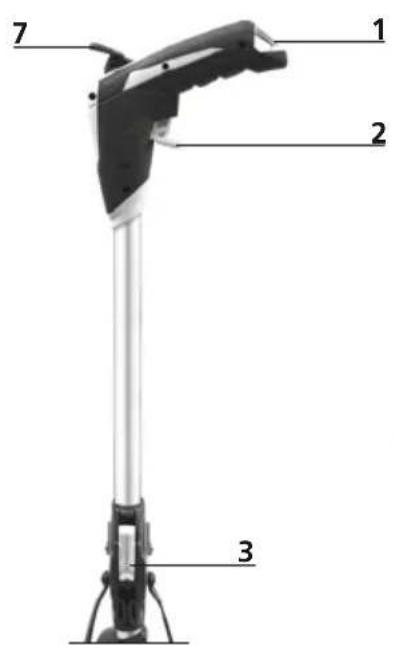

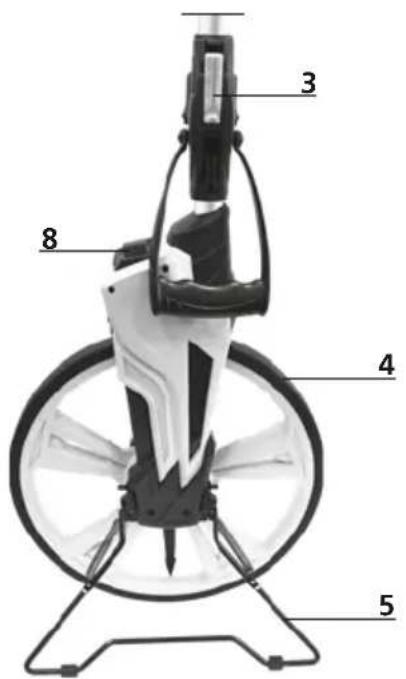

1 Kaymaz kulup
2 Olçüm carkıni sabitleyin

3 Kilitleme kolu
4 1 m kapsaminda olcum carki
5 Ayaklik (açilabilir)

6 Mekanik saya
7 Olcum degerini sil

8 Olcum degerini sil

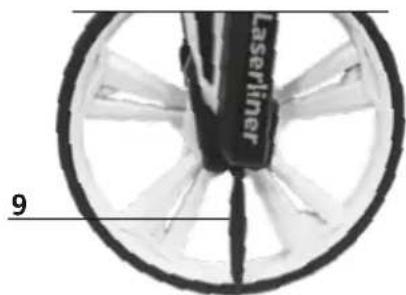

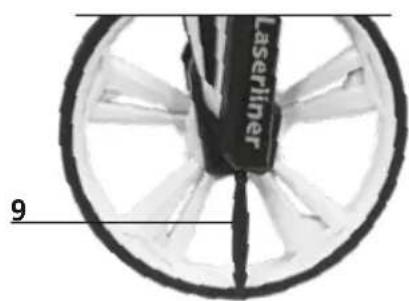

9 Bāslangic ve son noktasini belirleyen hareket edebilen gosterreich

Ölçüm değerini sil

Mekaniksays,tu7'ya basildiginda ya da manivela 8 ile sifirlanabilir.

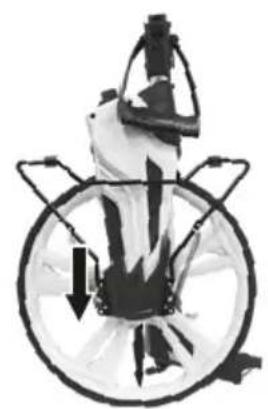

E Ayakligi acin

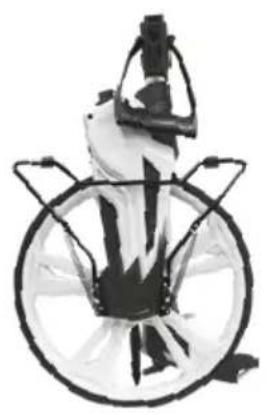

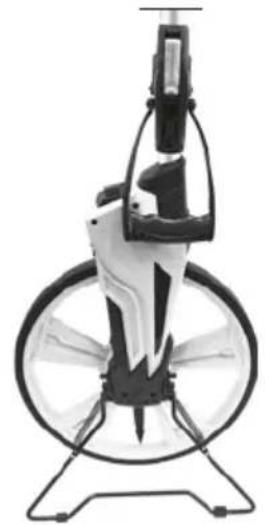

Taşimak icin katlayin

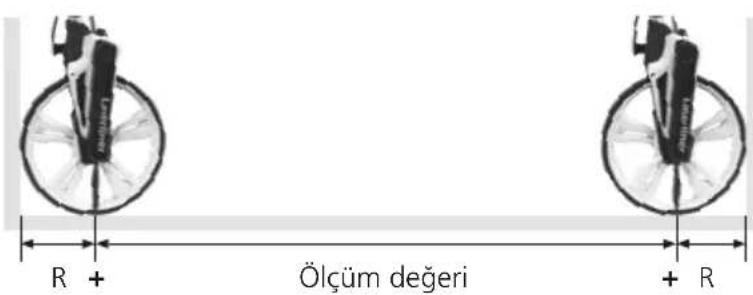

4 Duvardan duvara ölçüm

1. Ölçümcarkını,carkin arka tarafınin duvara geleceşi sekilde duvara yerleştiniz.
2. Ölçüm carkını dūmdüz ikinci duvara;kadar hareket ettiriniz.
3. Olçüm degerini okuyunuz ve carkın capin buna ekleyiniz.

Kesin bir ölçümdehyeri elde edebilmek icin, kilavuz kolun:tüm ölçüm suresince ayni acida tutulmasi gerekir. Dikey sekilde ayarl tutulmasi onerilir.

Laserliner

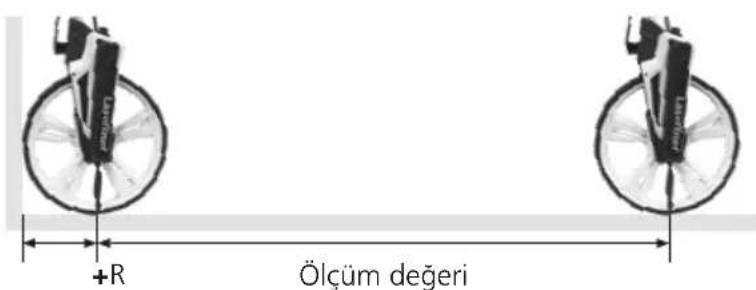

Duvardan noktaya olcum

1. Ölçüm Çarkını, Çarkın arka tarafınin duvara geleceşi sekilde duvara verlestiriniz.
2. Ölümçarkını dumduz,isaretlenen noktaya kadar hareket ettiniz.
3. Ölçüm değerini okuyunuz ve carkin yarıçapın buna ekleyiniz.

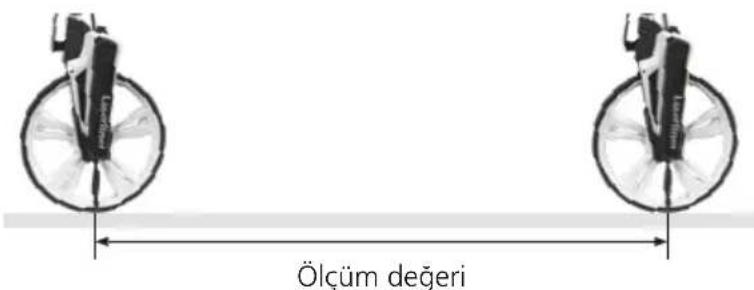

6 Noktadan noktaya olcum

1. ibreyi (9) isaretlenen ilk noktaya verlestiriniz.
2. Ölçüm carkını dumdüz isaretlenen ikinci noktaya kadar hareket ettiriniz.
3. Olcum degerini okuyunuz.

Bakima koruma islemlerine iliskin bilgiler

Tüm bileşenleri hafıçın hemlendirilmigi bir bez ile temizleyin ve temizlik, ovalama ve;cüzü maddelerinin kullanimindan kacı n. Cihazi temiz ve kuru bir yerde saklayiniz.

Kalibrasyon

Ölçüm cihazınin duzenli olarak kalibre edilmesi gerekmektedir, ki ölcüm sonuclarinin.Doğruluğu-SAşlanabilisin. Bizim tavsiyemiz bir yllik ara ile kalibre edilmesidir.

Teknik Özellikler Teknik degisiklikler saklidir. 21W33

Hassasiyet	± 0,1%
Erişim alanı 0-9.999,9 m
Ölcüm*carkı yarıçapı 159 mm
Ölcüm*carkinin kapsami	1000 mm
Fonksiyonlar Uzunluk olşümü, Uzünlikkın eklenmesi ve çıkartilması
Birim ayari m
Çalıstirma-SAartlari -20°C ... 80°C,ha	va nemi maks. 80% rH,yoʊɡʒmasiz, calılsa yüzseklik maks. 4000 m normal sifir üzeri
Saklama koşulları -30°C ... 80°C,ha	va nemi maks. 80% rH
Boyutlar (G x Y x D)	318 mm x 1020 mm x 135 mm
Ağırlik 2080 g (aksesuarı bulunmaz)

AB Düzenlemeleri ve Atik Aritma

Bu cihaz, AB dahilindeki serbest mal ticareti icin geleerli olan tum gerekl standartlarin istemlerini yerine getirmektedir.

Bu urun elektrikli bir cihaz olup Avrupa Birliqi'nin Atik Elektrik ve Elektronik

Esyalar Direktifi uyarinca ayr olarak toplanmai ve bertaraf edilmelidir.

Diger emniyet uyanlarve ek direktifler icin:

http://laserliner.com/info?an=AET

！
