GEBRUIKSAANWIJZING RollPilot X12 Laserliner

Lees de handleiding, de bijgevoegde brochure, Garantie- en aanvullende aanwijzingen' evenals de actuèle informatatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de daarin beschreiben aanwijzingen op. Bewaar deze documentatie en geef ze door als u het apparaat doorgeeft.

Functie / toepassing

De mechanische rol-aftstandsmeter is bedoeld voor de toepassing op rechte stukken en in bochten. Het mechanische meetwiel levert exacte meetwaarden bij afstandsmetingen tot 9.999,9 m. De beweeglijke wijzer geeft waar bij de exacte start- en eindpositie aan. Dankzij de inklapbareuitvoering en de transporttas kan de afstandsmeter eenvoudig worden getransporteerd.

Algemene veiligheidsaanwijzingen

• Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specificaties.
• Het meettoestel hoort nicht thus in kinderhanden.
• De bouwwijze van het apparaat mag nicht worden veranderd!
  Stel het apparaat Niet bloot aan mechanische belasting, extreme temperaturen, vocht of sterke trillingen.
• Vocht en zand zo veel möglichk vermijden en na gebruik goed reinigen
• Let bij de ombouw maar de transportstand op voor bekneldraken
• Neem de veiligheidsvoorschriften van lokale resp. nationale instanties voor het veilige en deskundige gebruik van het apparaat inucht.

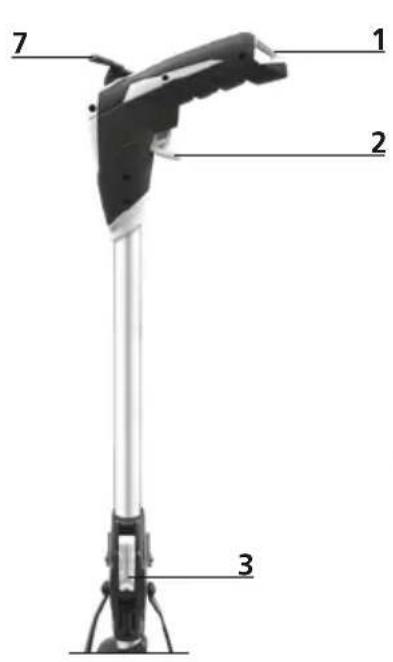

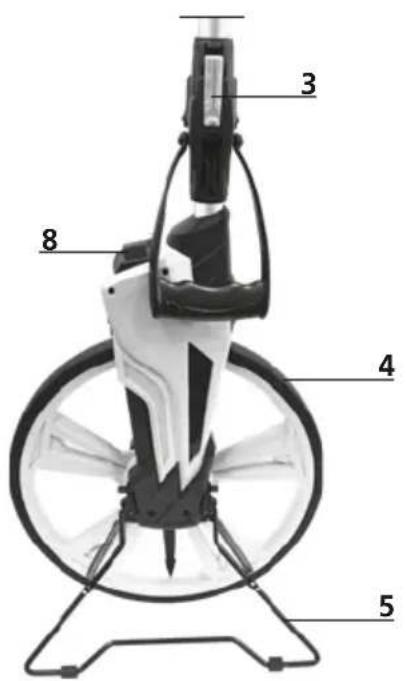

1 Slipvaste handgreep

3 Vastzethendel

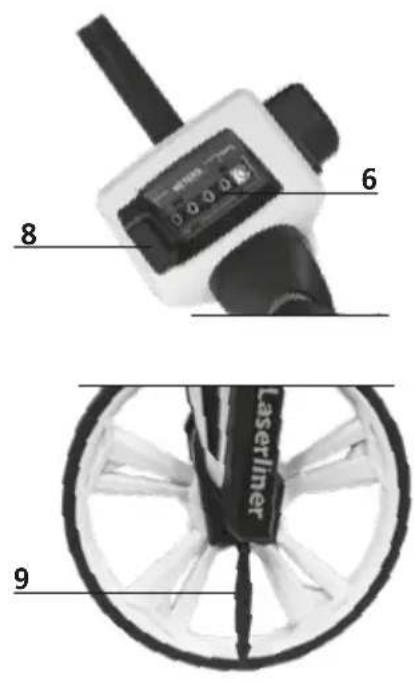

9 Beweeglijke wijzer voor de indication van de starten de eindpositie

2 Meetwiel vastzetten

4 Meetwiel met 1 m omtrek

7 Meetwaarde wissen

5 Standaard (uitklapbaar)

8 Meetwaarde wissen

Meetwaarde wissen

De mechanische teller kan door indrukken van toets 7 of door de bediening van hendel 8 op nul worden gezet.

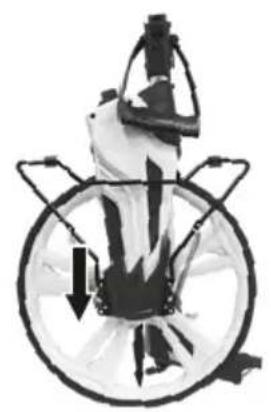

E Standaard uitklappen

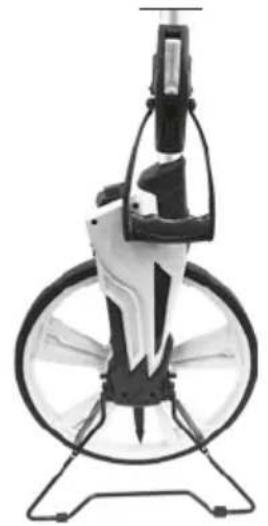

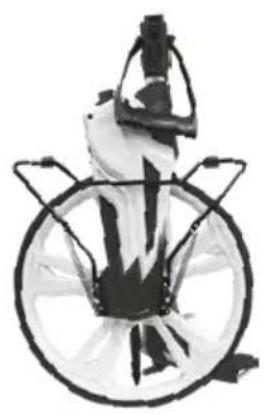

2 Inklappen voor het transport

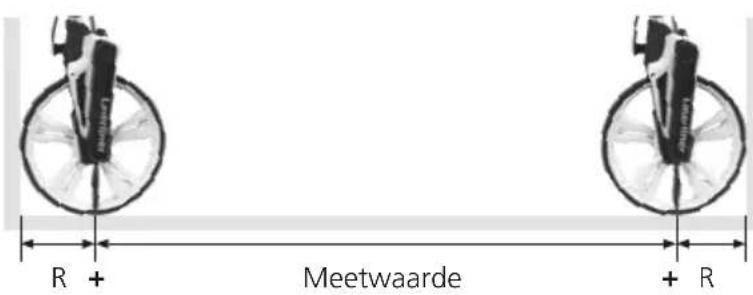

4 Meting van wand tot wand

1. Stel het meetwiel met deijkenlijke van het wiei gegen de wand.
2. Beweeg het meetwiel rechtuit maar de tweede wand.
3. Lees de meetwaarde af en tel de diameter van het wiei bij het resultaat op.

Voor een exact meetresultaat要去 de geleidestang tijdens de complete meting indezelfde hoek worden geleid. Een verticale uitlijning is hier zinvol.

Laserliner

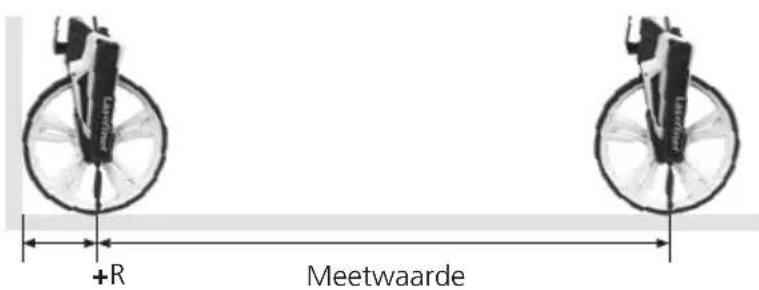

5 Meting van wand tot punt

1. Stel het meetwiel met dechterzijde van het wiei gegen de wand.
2. Beweeg het meetwiel rechtuit maar het gekenmerkte punt.
3. Lees de meetwaarde af en tel de radius van het viel bij het resultaat op.

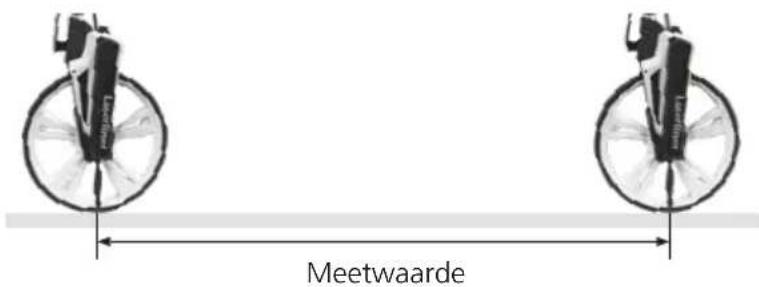

6 Meting van punt tot punt

1. Plaats de wijzer (9) op het eerste gekenmerkte punt.
2. Beweeg het meetwiel rechtuit waar het tweeede gekenmerkte punt.
3. Lees de meetwaarde af.

Opmerkingen inzake onderhoud en reiniging

Reinig alle componenten met een ie's vochtige doeK en vermijd het gebruik van reinigings-, schuur- en oplosmiddelen. Bewaar het apparaat op een schone, droge plaats.

Kalibratie

Het meetapparaat要去 regelmatin gekalibreerd en gecontroleerd worden om de nauwkeurigheid van de meetresultaten te konnen waarborgen. Wij adviseren, het apparaat een keer per Jaar te kalibreren.

Technische gegevens Technische wijzigingen voorbehouden. 21W33

Nauwkeurigheid ± 0,1%
Reikwijdtte	0 – 9.999,9 m
Radius meetwiel 159 mm
Omtrek meetwiel 1000 mm
Functies	Lengtemeting, Optellen en aftrekken van lenghten
Eenheden m
Werkomstandigheden -20°C .	. 80°C, luchtvochtigheid max. 80% rH, nicht-condenserend, werkhoogte max. 4000 m boven NAP (Nieuw Amsterdamse Peil)
Opslagvoorwaarden -30°C ...	80°C, luchtvochtigheid max. 80% rH
Afmetingen (B x H x D) 318 mm x 1020 mm x 135 mm
Gewicht	2080 g (zonder toebehoren)
