РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ RollPilot X12 Laserliner

Полностью прочтите инструкцию по эксплуатации, прилагаемый проспект „Информация о гарантии и дополнительные сведения“, а также последнюю информацию и указания, которые можно найти по ссылке на сайт, приведенной в конце этой инструкции. Соблюдать содержащиеся в этих документах указания. Этот документ следует хранить и при передаче прибора другим пользователям передавать вместе с ним.

Назначение/Применение Механическое измерительное колесо-курвиметр предназначено для применения на прямых и криволинейных участках. Механическое измерительное колесо выдает точные результаты измерений на расстояниях до 9.999,9 м. При этом подвижный курсор задает точную начальную и конечную точку. Благодаря складному исполнению и сумке для транспортировки прибор для измерения расстояния удобен при перевозке. Общие указания по технике безопасности – Прибор использовать только строго по назначению и в пределах условий, указанных в спецификации. – Не допускать попадания измерительного прибора в руки детей! – Внесение изменений в конструкцию прибора не допускается. – Не подвергать прибор механическим нагрузкам, чрезмерным температурам, влажности или слишком сильным вибрациям. – Не допускать попадания влаги и песка, после использования тщательно очищать – При раскладывании штатива (например, после транспортировки) существует опасность защемления. – Обязательно соблюдать меры предосторожности, предусмотренные местными или национальными органами надзора и относящиеся к надлежащему применению прибора.

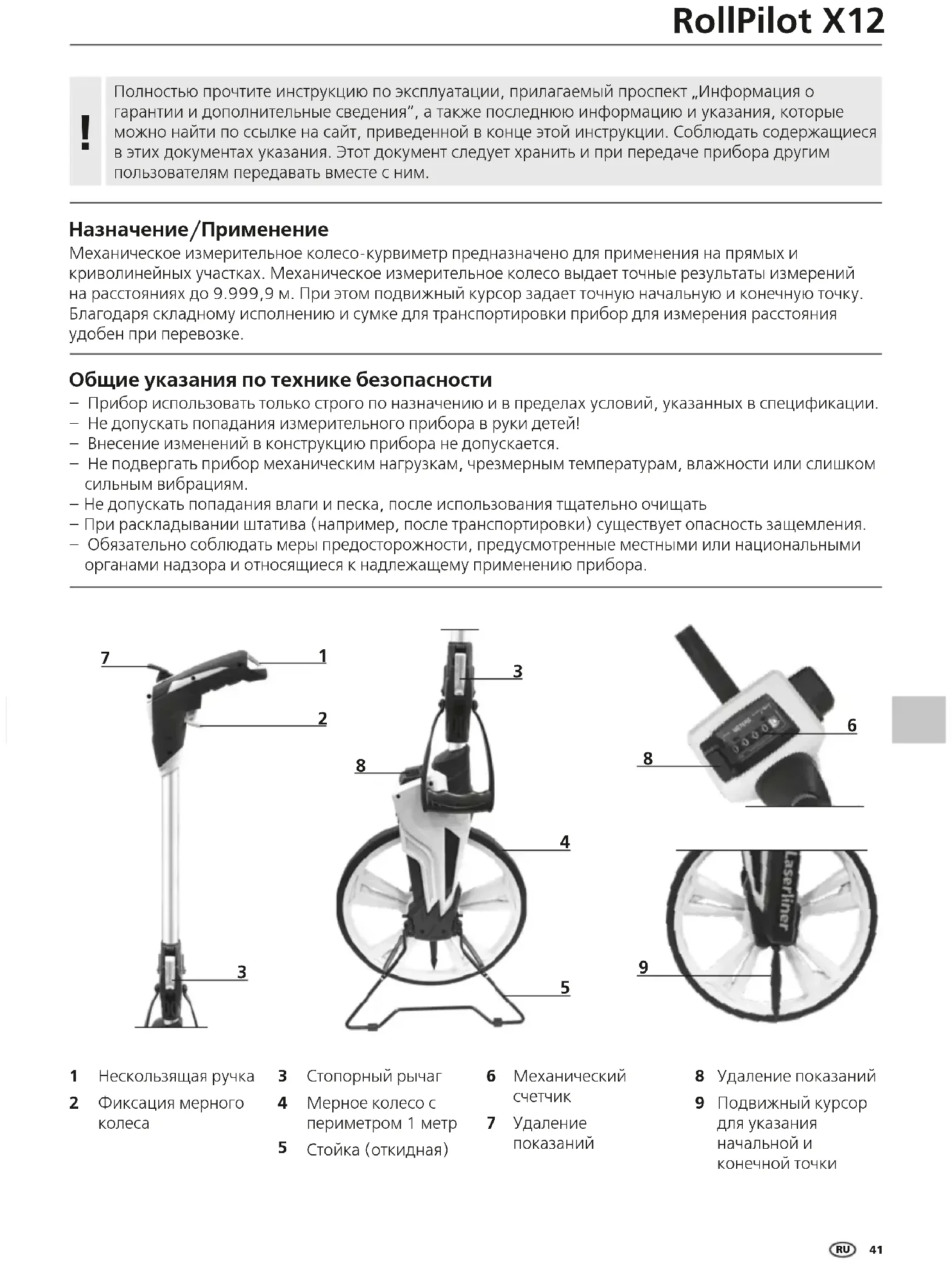

Нескользящая ручка Фиксация мерного

Стопорный рычаг Мерное колесо с периметром 1 метр Стойка (откидная) Удаление показаний Подвижный курсор для указания начальной и конечной точки

Механический счетчик можно обнулить нажатием кнопки 7 или рычага 8. Для получения точного результата измерений направляющую штангу на протяжении всего измерения необходимо вести всегда под одним и тем же углом. Рекомендуется вертикальное расположение.

Измерение от стены до стены

1. Приставить измерительное колесо

задней стороной к стене.

2. Провести измерительное колесо

по прямой до второй стены.

3. Снять показания и прибавить

Складное положение для транспортировки

Технические характеристики Подлежит техническим изменениямбез предварительного извещения. 21W33 Точность ± 0,1% Радиус действия 0 – 9.999,9 м Мерное колесо для определения радиуса159 мм Периметр мерного колеса 1000 мм Функции Измерение длины, Сложение и вычитание значений длиныЕдиницы измерения мРабочие условия -20°C … 80°C, влажность воздуха макс. 80% rH, без образования конденсата, рабочая высота не более 4000 м над уровнем моря Условия хранения -30°C … 80°C, влажность воздуха макс. 80% rHРазмеры (Ш x В x Г) 318 мм x 1020 мм x 135 мм

2080 г (без комплектующих принадлежностей)) Правила и нормы ЕС и утилизацияПрибор выполняет все необходимые нормы, регламентирующие свободный товарооборот на территории ЕС.Данное изделие представляет собой электрический прибор, подлежащий сдаче в центры сбора отходов и утилизации в разобранном виде в соответствии с европейской директивой о бывших в употреблении электрических и электронных приборах.Другие правила техники безопасности и дополнительные инструкции см. по адресу: http://laserliner.com/info?an=AET Измерение от стены до точки

1. Приставить измерительное колесо задней стороной к стене.2. Провести измерительное колесо по прямой до отмеченной точки.3. Снять показания и прибавить радиус колеса.Измеренноезначение Измерение от точки до точки

1. Выставить указатель (8) на первую отмеченную точку.2. Провести измерительное колесо по прямой до второй отмеченной точки.3. Снять показания.Измеренноезначение Информация по обслуживанию и уходу Все компоненты очищать слегка влажной салфеткой; не использовать чистящие средства, абразивные материалы и растворители. Прибор хранить в чистом и сухом месте. Для обеспечения точности результатов измерений следует регулярно проводить калибровку и проверку измерительного прибора. Мы рекомендуем проводить калибровку с периодичностью раз в год. RU44
