MANUAL DE USUARIO RollPilot X12 Laserliner

Lea atentamente las instrucciones y el libro adjunto de «Garantía e información complementaria», así como toda la información e indicaciones en el enlace de Internet indicado al final de estas instrucciones. Siga las instrucciones indicadas en ellas. Conserve esta documentación y entréguela con el dispositivo si cambia de manos.

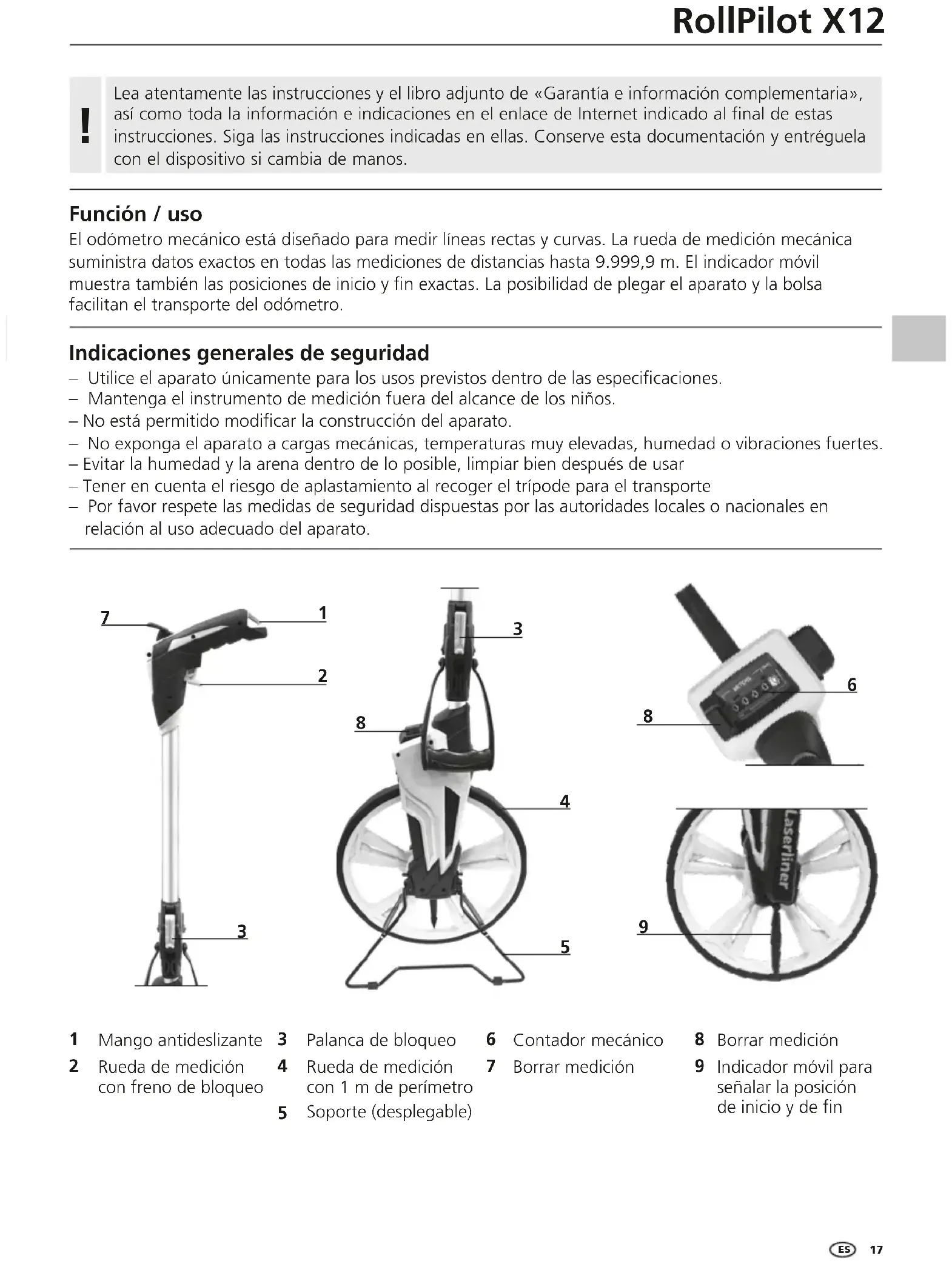

Función / uso El odómetro mecánico está diseñado para medir líneas rectas y curvas. La rueda de medición mecánica suministra datos exactos en todas las mediciones de distancias hasta 9.999,9 m. El indicador móvil muestra también las posiciones de inicio y n exactas. La posibilidad de plegar el aparato y la bolsa facilitan el transporte del odómetro. Indicaciones generales de seguridad – Utilice el aparato únicamente para los usos previstos dentro de las especicaciones. – Mantenga el instrumento de medición fuera del alcance de los niños. – No está permitido modicar la construcción del aparato. – No exponga el aparato a cargas mecánicas, temperaturas muy elevadas, humedad o vibraciones fuertes. – Evitar la humedad y la arena dentro de lo posible, limpiar bien después de usar – Tener en cuenta el riesgo de aplastamiento al recoger el trípode para el transporte – Por favor respete las medidas de seguridad dispuestas por las autoridades locales o nacionales en relación al uso adecuado del aparato.

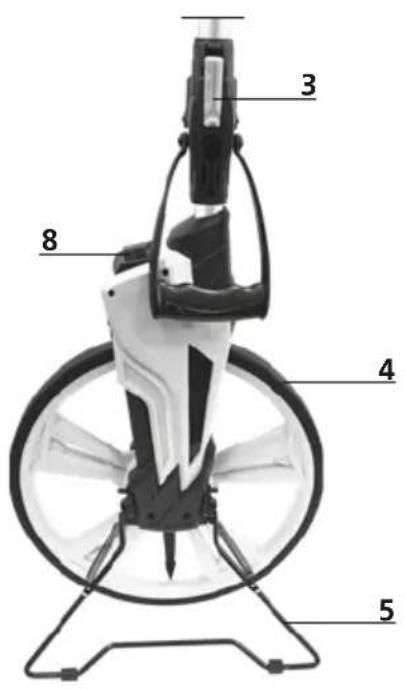

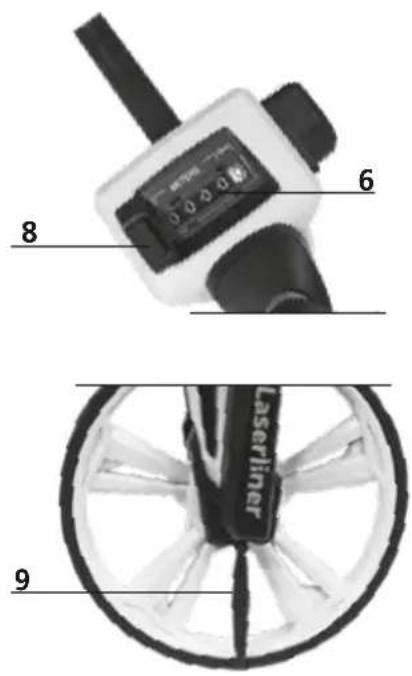

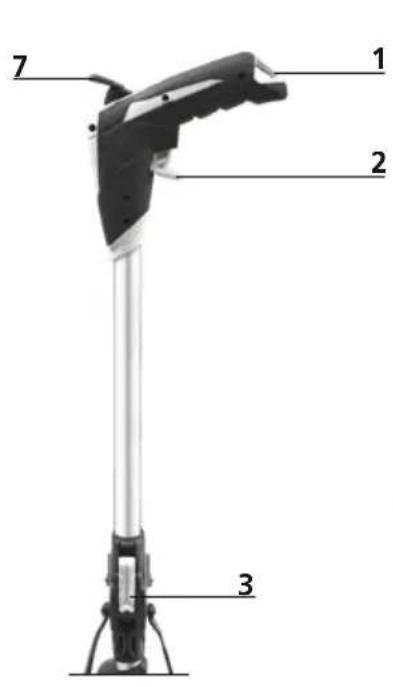

Mango antideslizante Rueda de medición con freno de bloqueo Palanca de bloqueo Rueda de medición con 1 m de perímetro Soporte (desplegable) Borrar medición Indicador móvil para señalar la posición de inicio y de n

Contador mecánico Borrar medición

El contador mecánico puede ser puesto a cero pulsando el botón 7 o bien con la palanca 8. Para obtener un resultado exacto es necesario mantener la barra guía en el mismo ángulo durante toda la medición. Se recomienda una posición vertical.

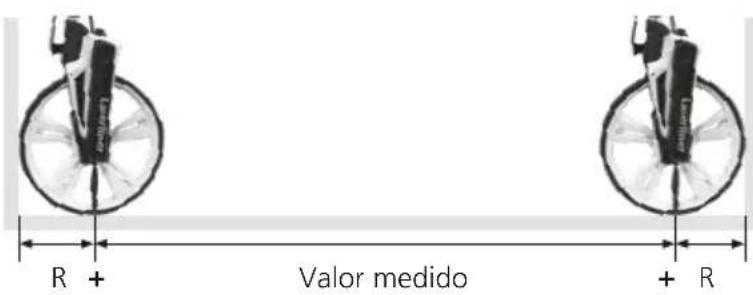

Medición de pared a pared

1. Colocar la rueda con la parte

trasera hacia la pared.

2. Mover la rueda en línea recta

hasta la segunda pared.

3. Leer la medición y sumar

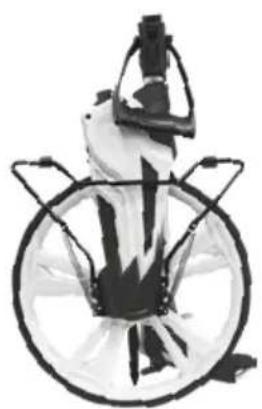

el diámetro de la rueda. Valor medido Plegar para el transporte

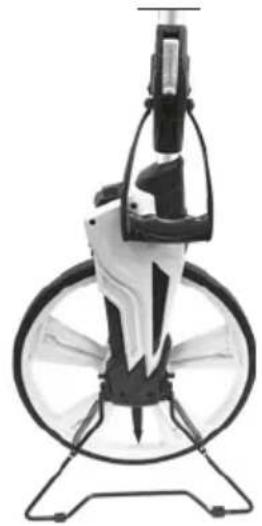

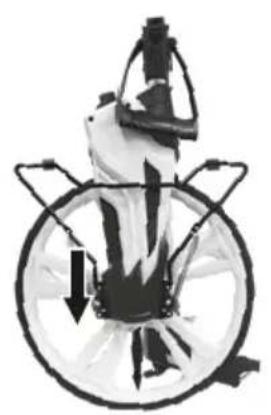

Desplegar el soporte

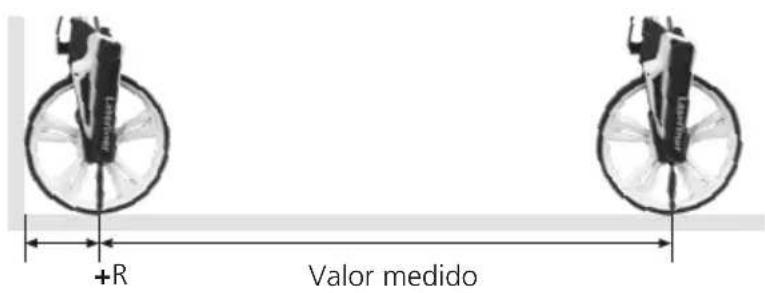

Datos Técnicos Salvo modificaciones. 21W33 Precisión ± 0,1% Alcance 0 – 9.999,9 m Radio de la rueda de medición 159 mm Perímetro de la rueda 1000 mm Funciones Medición de longitudes, Adición y sustracción de longitudes Unidades m Condiciones de trabajo -20°C … 80°C, humedad del aire máx. 80% h.r., no condensante, altitud de trabajo máx. 4000 m sobre el nivel del mar (nivel normal cero) Condiciones de almacén -30°C … 80°C, humedad del aire máx. 80% h.r. Dimensiones (An x Al x F) 318 mm x 1020 mm x 135 mm Peso 2080 g (sin accesorios) Disposiciones europeas y eliminación El aparato cumple todas las normas requeridas para el libre tráfico de mercancías en la UE. Se trata de un aparato eléctrico, por lo que debe ser recogido y eliminado por separado conforme a la directiva europea relativa a los aparatos eléctricos y electrónicos usados. Más información detallada y de seguridad en: http://laserliner.com/info?an=AET Medición de pared a punto

1. Colocar la rueda con la parte

trasera hacia la pared.

2. Mover la rueda en línea recta

hasta el punto marcado.

3. Leer la medición y sumar

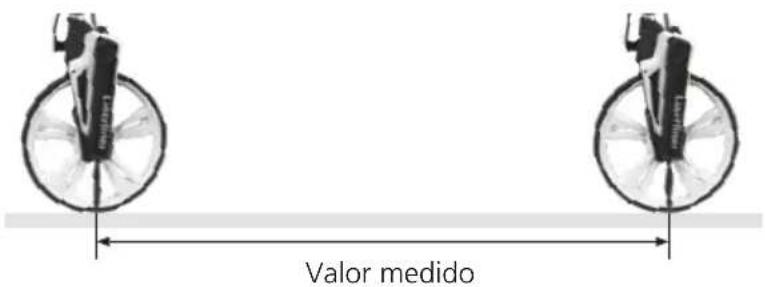

el radio de la rueda. Valor medido Medición de punto a punto

1. Poner la aguja (9) en el primer

2. Mover la rueda en línea recta

hasta el segundo punto marcado.

3. Leer la medición.

Valor medido Indicaciones sobre el mantenimiento y el cuidado Limpie todos los componentes con un paño ligeramente humedecido y evite el uso de productos de limpieza, abrasivos y disolventes. Conserve el aparato en un lugar limpio y seco. Calibración El aparato tiene que ser calibrado y verificado con regularidad parapoder garantizar la precisión en los resultados de medición. Se recomienda un intervalo de calibración de un año. ES20
