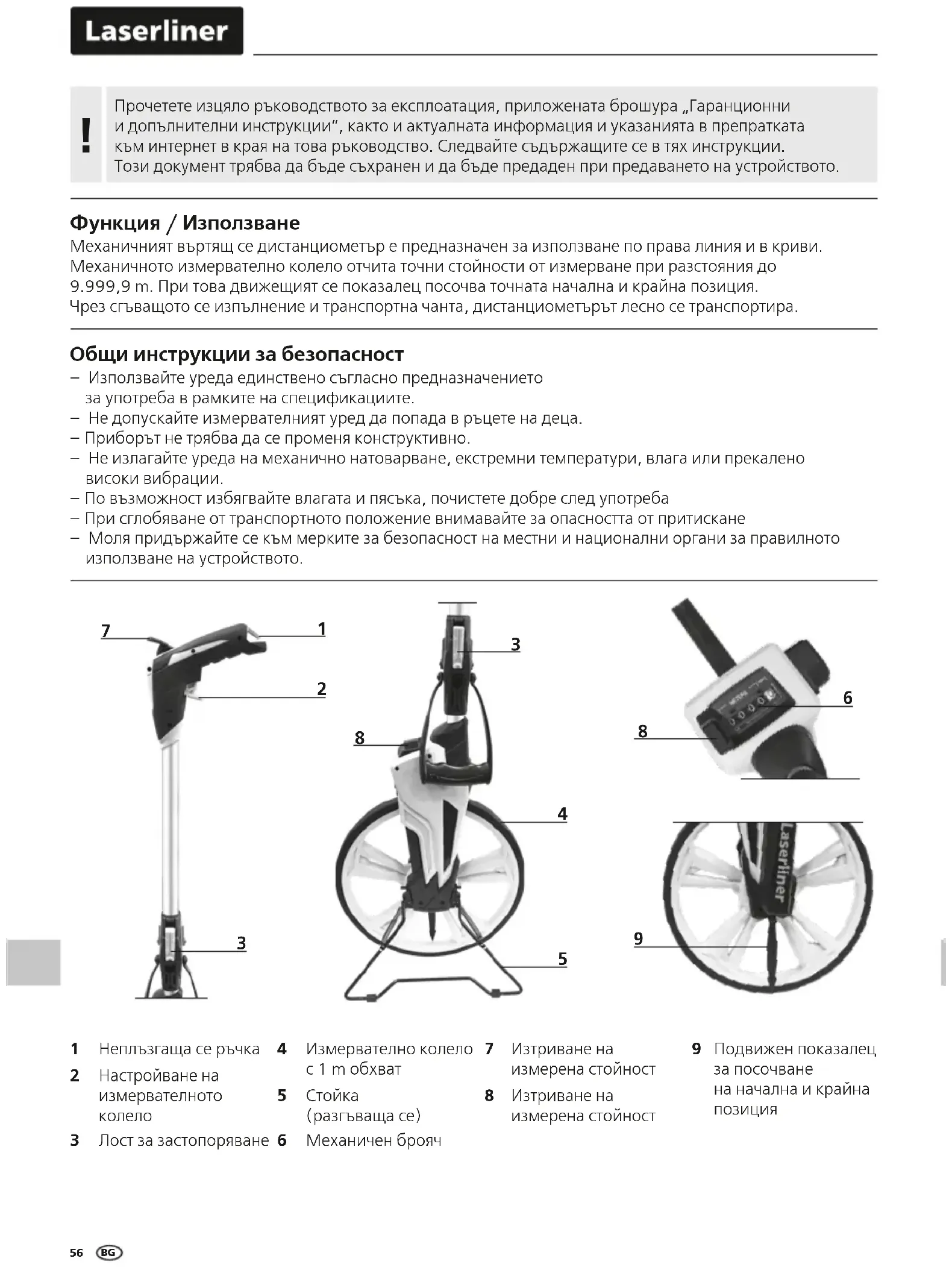

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ RollPilot X12 Laserliner

Прочетете изцяло ръководството за експлоатация, приложената брошура „Гаранционни и допълнителни инструкции“, както и актуалната информация и указанията в препратката към интернет в края на това ръководство. Следвайте съдържащите се в тях инструкции. Този документ трябва да бъде съхранен и да бъде предаден при предаването на устройството.

Функция / Използване Механичният въртящ се дистанциометър е предназначен за използване по права линия и в криви. Механичното измервателно колело отчита точни стойности от измерване при разстояния до 9.999,9 m. При това движещият се показалец посочва точната начална и крайна позиция. Чрез сгъващото се изпълнение и транспортна чанта, дистанциометърът лесно се транспортира. Общи инструкции за безопасност – Използвайте уреда единствено съгласно предназначението за употреба в рамките на спецификациите. – Не допускайте измервателният уред да попада в ръцете на деца. – Приборът не трябва да се променя конструктивно. – Не излагайте уреда на механично натоварване, екстремни температури, влага или прекалено високи вибрации. – По възможност избягвайте влагата и пясъка, почистете добре след употреба – При сглобяване от транспортното положение внимавайте за опасността от притискане – Моля придържайте се към мерките за безопасност на местни и национални органи за правилното използване на устройството.

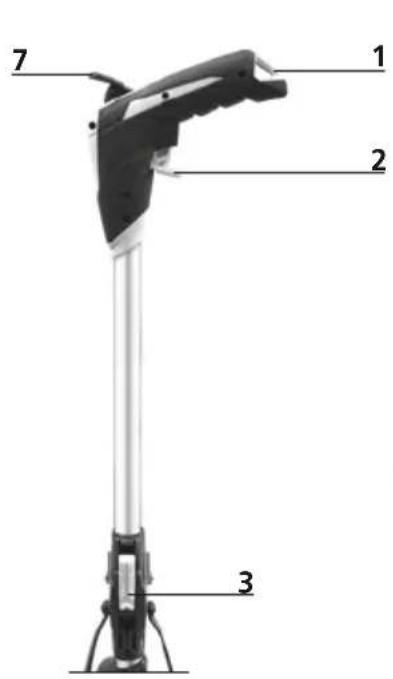

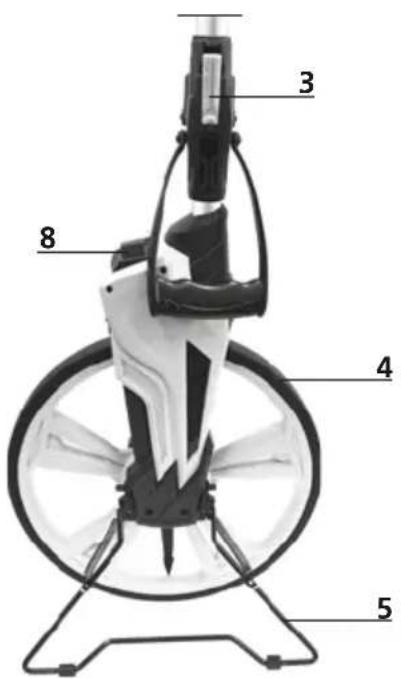

Неплъзгаща се ръчка Настройване на измервателното

Лост за застопоряване Измервателно колело с 1 m обхват

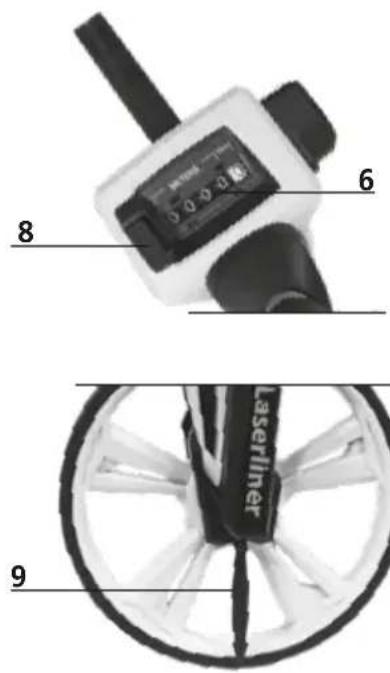

(разгъваща се) Механичен брояч Подвижен показалец за посочване на начална и крайна

Изтриване на измерена стойност Изтриване на измерена стойност

Изтриване на измерена стойност

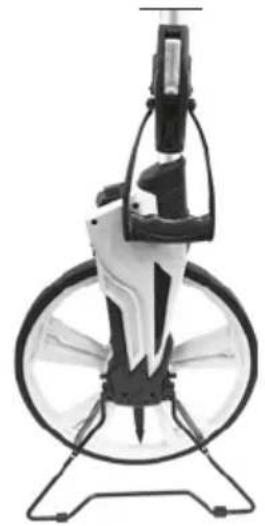

Механичният брояч може да се нулира чрез натискане на бутон 7 или лост 8.За да получите точна измерена стойност, водещият лост трябва да се води под постоянен ъгъл по време на цялото измерване. Препоръчителна е вертикална ориентация.

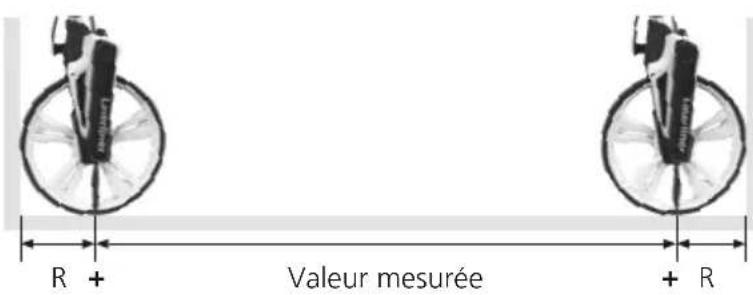

Измерване от стена до стена

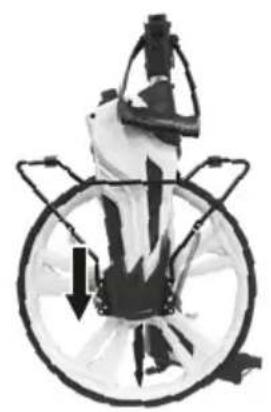

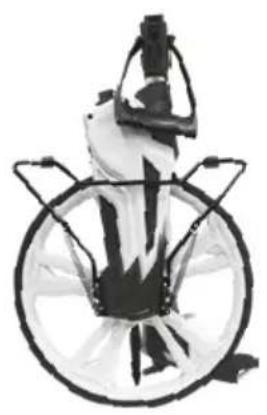

1. Поставете измервателното колело със задната страна към стената.2. Преместете измервателното колело по права линия до втората стена.3. Отчетете измерената стойност и добавете диаметъра на колелото.Измерена стойност Сгъване за транспорт

Технически характеристики (Запазва се правото за технически промени. 21W33)

± 0,1% Обсег 0 – 9.999,9 m Радиус измервателно колело 159 mm Обхват на измервателното колело 1000 mm Функции Измерване на дължина, Добавяне и изваждане на дължини

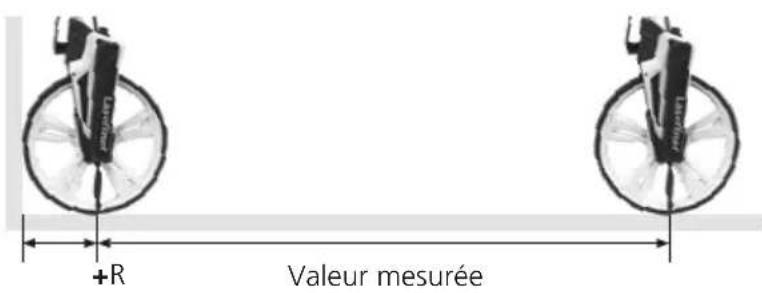

Условия на работа -20°C … 80°C, относителна влажност на въздуха макс. 80% rH, без наличие на конденз, работна височина макс. 4000 m над морското равнище Условия за съхранение -30°C … 80°C, относителна влажност на въздуха макс. 80% rH Размери (Ш x В x Д) 318 mm x 1020 mm x 135 mm Тегло 2080 g (без принадлежности) ЕС-разпоредби и изхвърляне Уредът изпълнява всички необходими стандарти за свободно движение на стоки в рамките на ЕС. Този продукт е електрически уред и трябва да се събира и изхвърля съгласно европейската директива относно отпадъците от електрическо и електронно оборудване (ОЕЕО). Още инструкции за безопасност и допълнителни указания ще намерите на адрес: http://laserliner.com/info?an=AET Измерване от стена до точка

1. Поставете измервателното колело

със задната страна към стената.

2. Преместете измервателното колело

по права линия до маркираната точка.

3. Отчетете измерената стойност

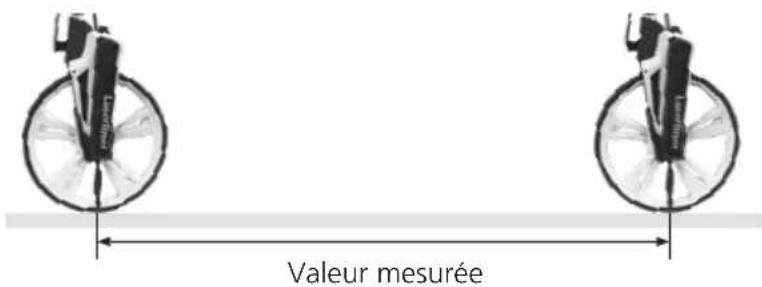

и добавете радиуса на колелото. Измерена стойност Измерване от точка до точка

1. Поставете стрелката (8) на първата

2. Преместете измервателното

колело по права линия до втората маркирана стойност.

3. Отчитане на измерената стойност.

Измерена стойност Указания за техническо обслужване и поддръжка Почиствайте всички компоненти с леко навлажнена кърпа и избягвайте използването на почистващи и абразивни препарати и разтворители. Съхранявайте уреда на чисто и сухо място. Калибриране Измервателният уред трябва редовно да се калибрира и изпитва, за да се гарантира точността на резултатите от измерването. Препоръчваме интервал на калибриране една година. BGRollPilot X12
