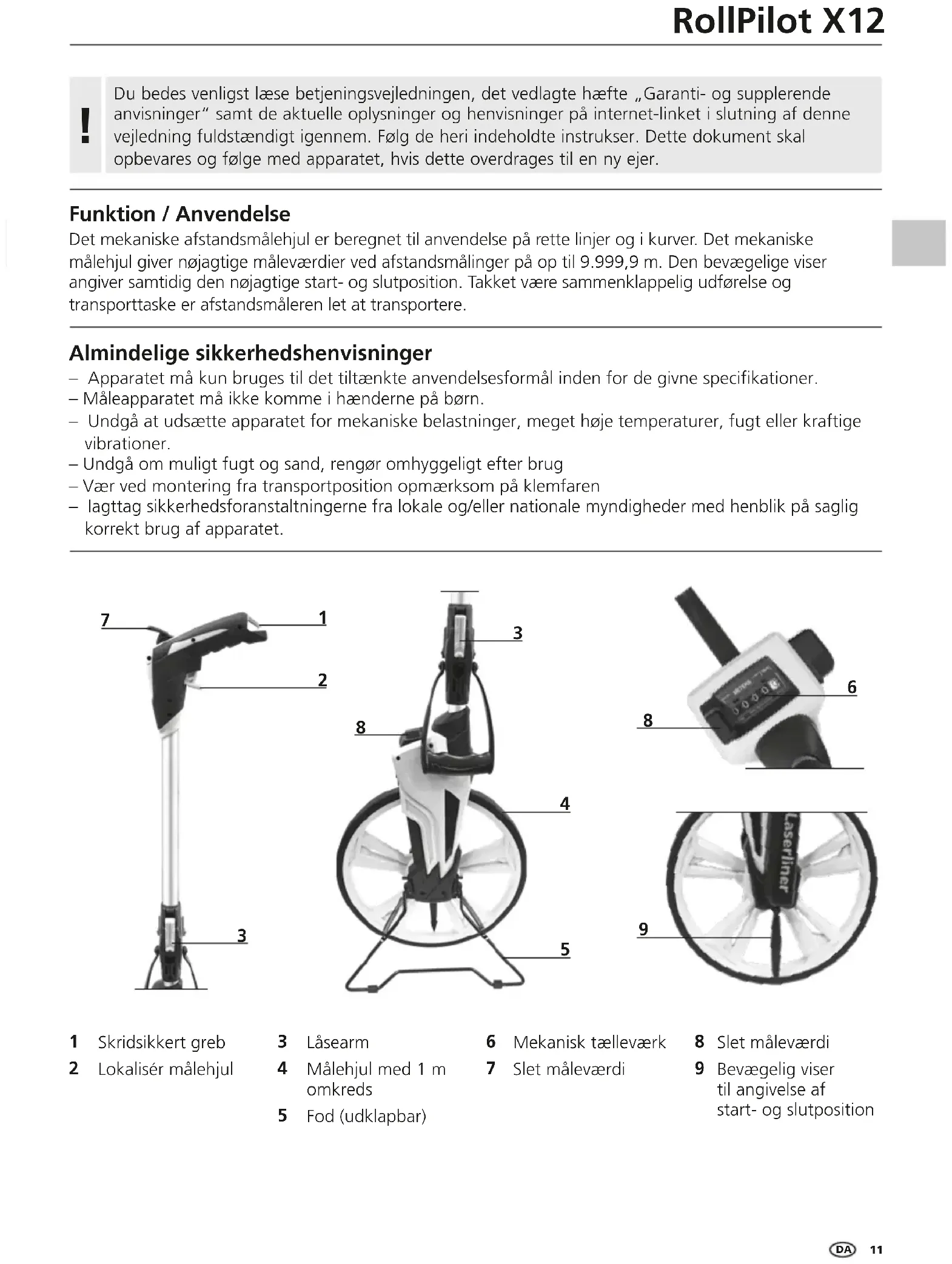

BRUGSANVISNING RollPilot X12 Laserliner

Du bedes venligst lese betjeningsvejledningen, det vedlagte hæfte „Garanti- og supplerende anvisninger" samt de aktuelle oplysninger og henvisninger på internet-linket i slutting af diesen vegjledning fuldstændigt igennem. Følg de heri indeholdte instrukser. Dette dokument skal opbevares og følge med apparatet, hvis dette overdrages til en ny ejer.

Funktion / Anvendelse

Det mekaniske afstandsmalehjul er beregnet til anvendelse på rette linjer og i kurver. Det mekaniske malehjul giver nogagtige malveardier ved afstandsmalinger på op til 9.999,9 m. Den bevægelige viser angiver smtidig den nogagtige start- og slutposition. Takket vaere sammenklappelig udforelse og transporttaske er afstandsmaleren let at Transportere.

Alminderige sikkerhedshenvisninger

• Apparatet mä kun bruges til det tiltænkte anvendelsessformål inden for de givne specifikationer.
• Maleapparatet mä不同程度 pa børn.
• Undgå at udsætte apparatet for mekaniske belastninger, meget høj temperaturer, fugt eller kraftige vibrationer.
• Undgå om muligt fugt og sand, rengør omhyggeligt after brug
• Vær ved montering fra transportposition opmaerkso må klemfaren
• lagtag sikkerhedsforanstaltningerne fra lokale og/eller nationale myndigheder med henblick på saglig korrekt brug af apparatet.

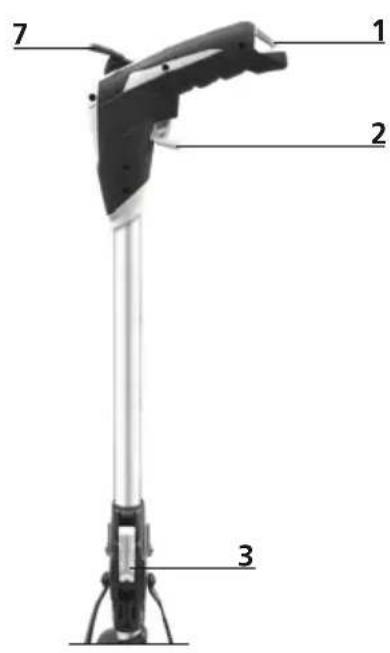

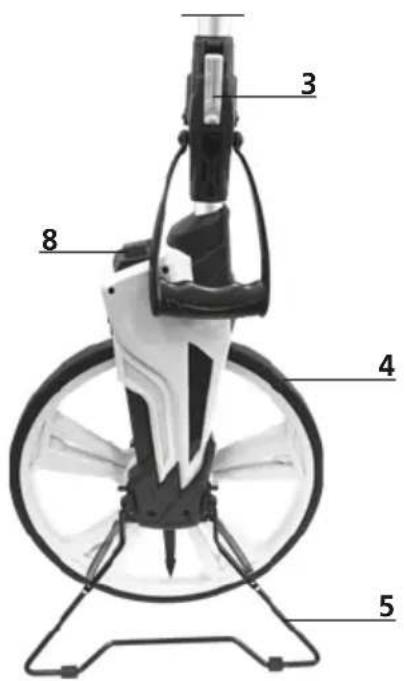

1 Skridsikkert greb

3 Lasearm

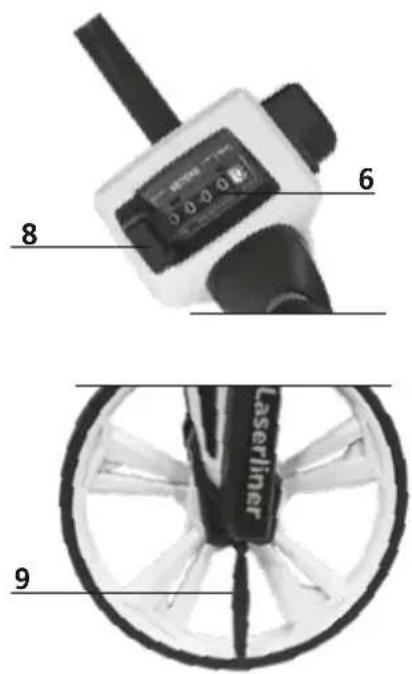

6 Mekanisk taellevaerk

8 Slet malevaerdi

2 Lokalisér malehjul

4 Malehjul med 1 m omkreds

7 Slet malevardi

9 Bevægelig visertil angivelse afstart- og slutposition

5 Fod (udklapbar)

Laserliner

Slet malevärdi

Det mekaniske tælleværk kan nulstilles ved at trykke på knappen 7 eller på handtaget 8.

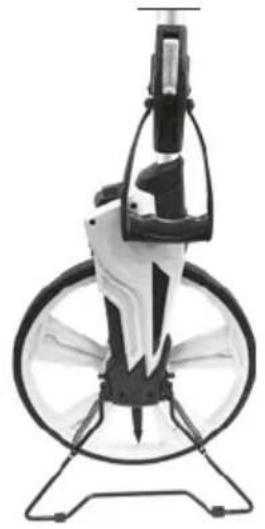

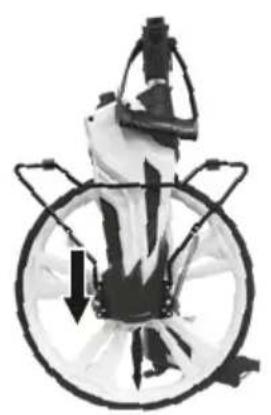

Klap stativet ud

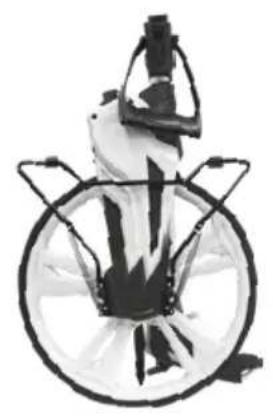

KlappesSAMMENtiltransport

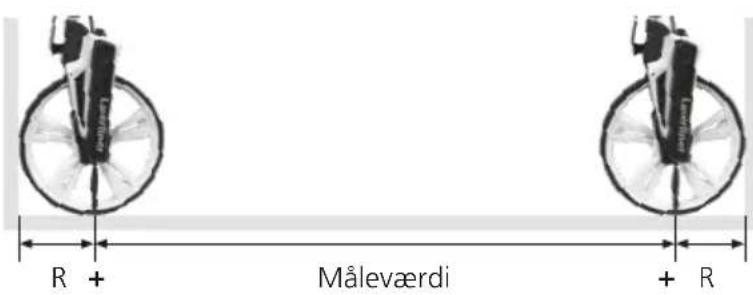

Måling fra væg til væg

1. Malehjulet anbringes med hjulets bagside ind mod væggen.
2. Malehjulet kores lige over til den anden vag.
3. Malevardi afl aes, og hjulets diameter tillaegges.

For at opnå et nøjagtigt måleresultat skal styrestangen holds i samme vinkel under—hele målingen. Det anbefales, at den indstilles lodret.

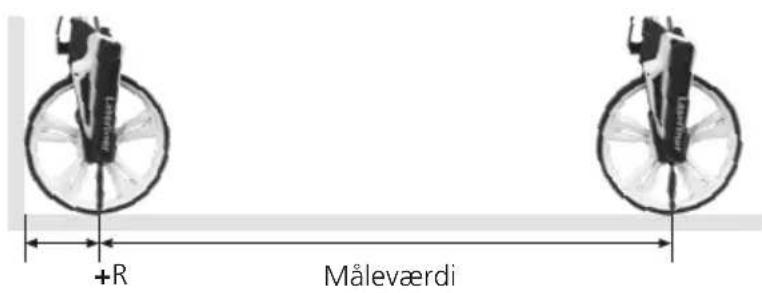

Måling fra væg til punkt

1. Malehjulet anbringes med hjulets bagside ind mod væggen.
2. Malehjulet kores lige frem til det markerede punkt.
3. Malevardi afl aeses, og hjulets radius tillaegges.

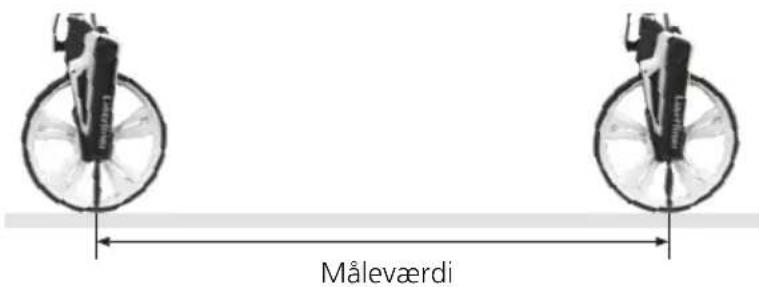

6 Måling fra punkt til punkt

1. Viseren (8) stilles på det forste markerede punkt.
2. Målehjulet køres lige frem til det andet markerede punkt.
3. Målevaerdi afl aes.

Anmærkninger vedr. vedligeholdelse og pleje

Alle komponenter skal rengøres med en let fugtet klud, og man skal undlade brug af rengørings-, skure- og oplosningsmidler. Apparatet skal opbevares pa et rent og tort sted.

Kalibrering

Måleapparatet skal regelmæssigt kalibreres og afprøves for at sikre, at maleresultaterne er nøjagtige.

Vi anbefaler et kalibreringsinterval pa et ar.

Tekniske data Ret tilændringer forbeholt. 21W33
Nojagtighed	±0,1%
Rækkevidde 0 - 9.999,9 m
Radius nælehjul 159 mm
Omkreds nælehjul	1000 mm
Funktioner Længdemåling, Addition og subtraktion af længder
Enheder m
Arbejdsbetingelser -20°C ... 80°C,	luftfugtighed maks. 80% rH, ikke-kondenserende, arbejdshøjde maks. 4000 m.o.h.
Opbevaringsbetingelser -30°C ... 80°C, luftfugtighed maks. 80% rH
Mål (B x H x D)	318 mm x 1020 mm x 135 mm
Vægt 2080 g (uden tilbehør)

Dette produit er et elapparat og skal indsamles og bortskaffes separati henhold til EF-direktivet for (brugte) elapparater.

Flere sikkerhedsanvisninger og supperende tips pa:

http://laserliner.com/info?an=AET

Laserliner

！

1 Sklisikkerthandtak

3 Lasehendel

6 Mekanisk telleverk

8 Slette mAleverdi

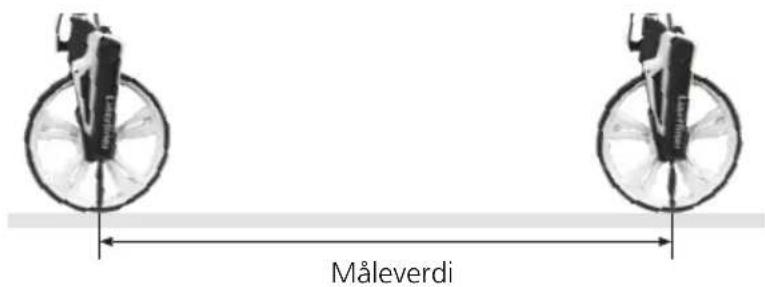

Måling fra punkt til punkt

1. Still pekeren (9) pa det forste markerte punktet.
2. Beveg malehjulet rett fremovertil det andre markerte punktet.
3. Les av maleverdien.
