ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ RollPilot X12 Laserliner

Διαβάστε προσεκτικά τις οδηγίες χρήσης, το συνημμένο τεύχος „Εγγύηση και πρόσθετες υποδείξεις“ καθώς και τις τρέχουσες πληροφορίες και υποδείξεις στον σύνδεσμο διαδικτύου στο τέλος αυτών των οδηγιών. Τηρείτε τις αναφερόμενες οδηγίες. Αυτές οι οδηγίες θα πρέπει να φυλάσσονται και να παραδίδονται μαζί με τη συσκευή στον επόμενο χρήστη.

Λειτουργία / χρήση Ο μηχανικός τροχός μέτρησης αποστάσεων προορίζεται για μετρήσεις σε ευθείες και καμπύλεςδιαδρομές. Ο μηχανικός τροχός μέτρησης δίνει ακριβείς τιμές μέτρησης σε μετρήσεις αποστάσεων έως 9.999,9 m. Ο μετακινούμενος δείκτης δείχνει παράλληλα την ακριβή θέση έναρξης και τερματισμού της μέτρησης. Χάρη στην πτυσσόμενη κατασκευή του και την ειδική θήκη μεταφοράς του μεταφέρεται εύκολα. Γενικές υποδείξεις ασφαλείας – Χρησιμοποιείτε τη συσκευή αποκλειστικά σύμφωνα με τον σκοπό χρήσης εντός των προδιαγραφών. – Η συσκευή μέτρησης δεν επιτρέπεται να είναι προσβάσιμη σε παιδιά. – Δεν επιτρέπεται η κατασκευαστική τροποποίηση της συσκευής. – Μην εκθέτετε τη συσκευή σε μηχανική καταπόνηση, πολύ υψηλές θερμοκρασίες, υγρασία ή έντονους κραδασμούς. – Αποφεύγετε την υγρασία και την άμμο και καθαρίζετέ το καλά μετά τη χρήση – Όταν κλείνετε τον τρίποδα για να τον μεταφέρετε υπάρχει κίνδυνος σύνθλιψης – Τηρείτε τα μέτρα ασφαλείας τοπικών και εθνικών αρχών για την ενδεδειγμένη χρήση της συσκευής.

Αντιολισθητική λαβή Ακινητοποίηση τροχού μέτρησης Μοχλός ασφάλισης Τροχός μέτρησης με 1 m περίμετρο Διαγραφή τιμής

Μετακινούμενος δείκτης θέσης έναρξης και τερματισμού

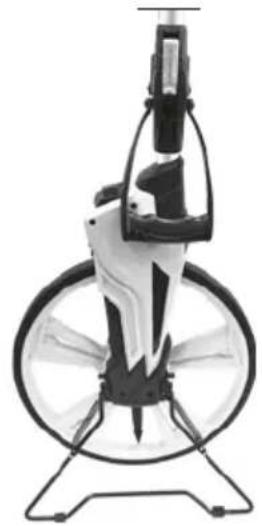

Βάση (ανοιγόμενη) μηχανικός μετρητής Διαγραφή τιμής

Διαγραφή τιμής μέτρησης

Ο μηχανικός μετρητής μπορεί να επαναφερθεί στο μηδέν με πάτημα του πλήκτρου 7 ή του μοχλού 8. Για να επιτύχετε ένα ακριβές αποτέλεσμα μέτρησης, θα πρέπει να έχει η καθοδηγητική ράβδος κατά τη διάρκεια όλης της μέτρησης την ίδια γωνία. Εδώ συνιστάται μία κατακόρυφη κατεύθυνση.

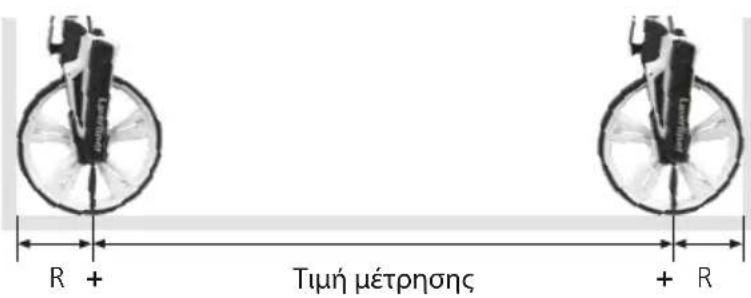

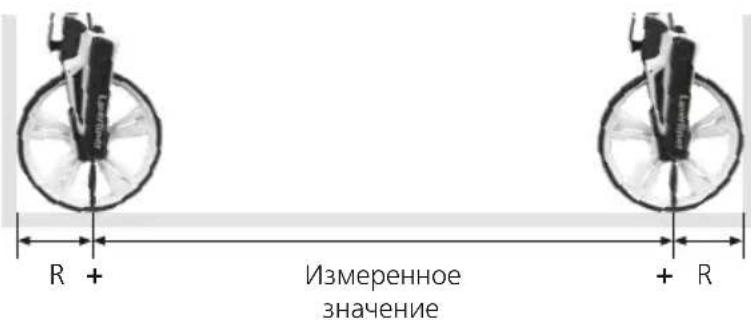

Μέτρηση από τοίχο σε τοίχο

1. Τοποθετήστε τον τροχό μέτρησης με την

πίσω πλευρά του τροχού στον τοίχο.

2. Μετακινήστε τον τροχό μέτρησης ευθεία

έως τον δεύτερο τοίχο.

3. Διαβάστε την τιμή μέτρησης και

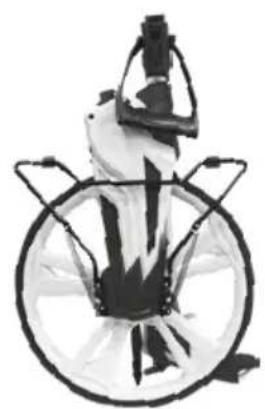

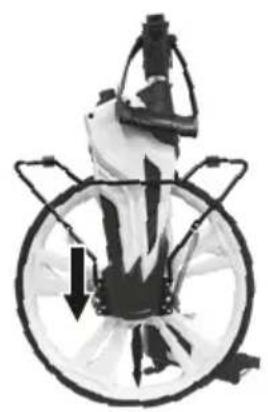

προσθέστε τη διάμετρο του τροχού. Τιμή μέτρησης Σύμπτυξη για τη μεταφορά

Τεχνικά χαρακτηριστικά (Με επιφύλαξη τεχνικών αλλαγών. 21W33)

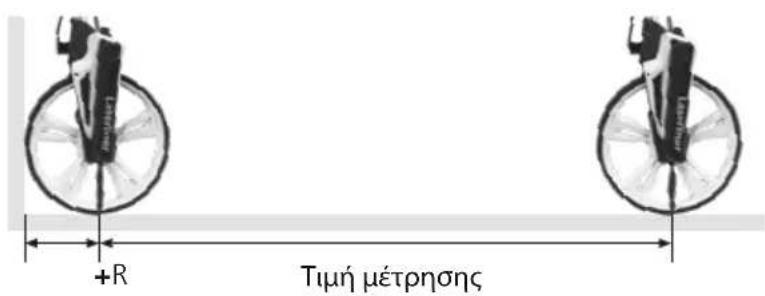

± 0,1% Eμβέλεια 0 – 9.999,9 m Ακτίνα τροχού μέτρησης 159 mm Περίμετρος τροχού μέτρησης 1000 mm Λειτουργίες Μέτρηση μήκους, πρόσθεση και αφαίρεση μηκών Μονάδες m Συνθήκες εργασίας -20°C … 80°C, υγρασία αέρα μέγ. 80% rH, χωρίς συμπύκνωση, ύψος εργασίας μέγ. 4000 m πάνω από το μέσο επίπεδο της θάλασσας Συνθήκες αποθήκευσης -30°C … 80°C, υγρασία αέρα μέγ. 80% rH Διαστάσεις (Π x Υ x Β) 318 mm x 1020 mm x 135 mm Βάρος 2080 g (χωρίς αξεσουάρ) Κανονισμοί ΕΕ και απόρριψη Η συσκευή πληροί όλα τα αναγκαία πρότυπα για την ελεύθερη κυκλοφορία προϊόντων εντός της ΕΕ. Το παρόν προϊόν είναι μία ηλεκτρική συσκευή και πρέπει να συλλέγεται ξεχωριστά και να απορρίπεται σύμφωνα με την ευρωπαϊκή Οδηγία περί Ηλεκτρικών και ηλεκτρονικών παλιών συσκευών. Περαιτέρω υποδείξεις ασφαλείας και πρόσθετες υποδείξεις στην ιστοσελίδα: http://laserliner.com/info?an=AET Μέτρηση από τοίχο σε σημείο

1. Τοποθετήστε τον τροχό μέτρησης

με την πίσω πλευρά του τροχού στον

2. Μετακινήστε τον τροχό μέτρησης

ευθεία έως το σημειωμένο σημείο.

3. Διαβάστε την τιμή μέτρησης και

προσθέστε την ακτίνα του τροχού. Τιμή μέτρησης Μέτρηση από σημείο σε σημείο

1. Τοποθετήστε τον δείκτη (9) στο πρώτο

2. Μετακινήστε τον τροχό μέτρησης

ευθεία έως το δεύτερο σημειωμένο

3. Διαβάστε την τιμή μέτρησης.

Τιμή μέτρησης Οδηγίες σχετικά με τη συντήρηση και φροντίδα Καθαρίζετε όλα τα στοιχεία με ένα ελαφρώς υγρό πανί και αποφεύγετε τη χρήση δραστικών καθαριστικών και διαλυτικών μέσων. Αποθηκεύετε τη συσκευή σε έναν καθαρό, ξηρό χώρο. Βαθμονόμηση Η συσκευή ελέγχου τάσης πρέπει να βαθμονομείται και να ελέγχεται τακτικά για να διασφαλίζεται η ακρίβεια των αποτελεσμάτων μέτρησης. Συνιστούμε ένα διάστημα βαθμονόμησης ενός έτους. EL62
