MANUALE UTENTE RollPilot X12 Laserliner

Leggere attentamente le istruzioni per l‘uso, l’opuscolo allegato “Ulteriori informazioni e indicazioni garanzia”, nonché le informazioni e le indicazioni più recenti raggiungibili con il link riportato al termine di queste istruzioni. Attenersi alle istruzioni fornite. Questo documento deve essere conservato e fornito insieme all‘apparecchio in caso questo venga inoltrato a terzi.

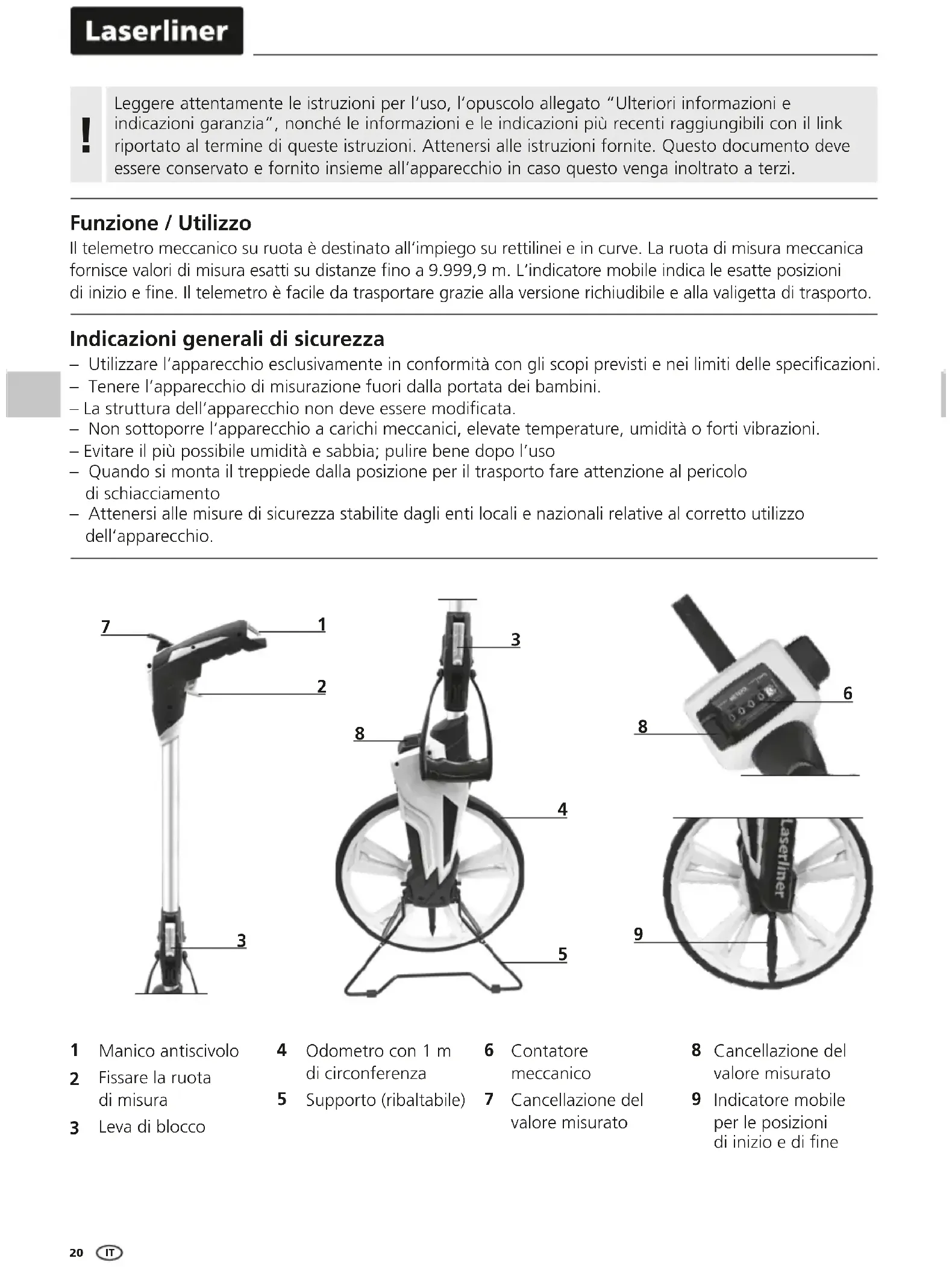

Funzione / Utilizzo Il telemetro meccanico su ruota è destinato all‘impiego su rettilinei e in curve. La ruota di misura meccanica fornisce valori di misura esatti su distanze no a 9.999,9 m. L‘indicatore mobile indica le esatte posizioni di inizio e ne. Il telemetro è facile da trasportare grazie alla versione richiudibile e alla valigetta di trasporto. Indicazioni generali di sicurezza – Utilizzare l‘apparecchio esclusivamente in conformità con gli scopi previsti e nei limiti delle specicazioni. – Tenere l’apparecchio di misurazione fuori dalla portata dei bambini. – La struttura dell‘apparecchio non deve essere modicata. – Non sottoporre l‘apparecchio a carichi meccanici, elevate temperature, umidità o forti vibrazioni. – Evitare il più possibile umidità e sabbia; pulire bene dopo l’uso – Quando si monta il treppiede dalla posizione per il trasporto fare attenzione al pericolo di schiacciamento – Attenersi alle misure di sicurezza stabilite dagli enti locali e nazionali relative al corretto utilizzo dell‘apparecchio.

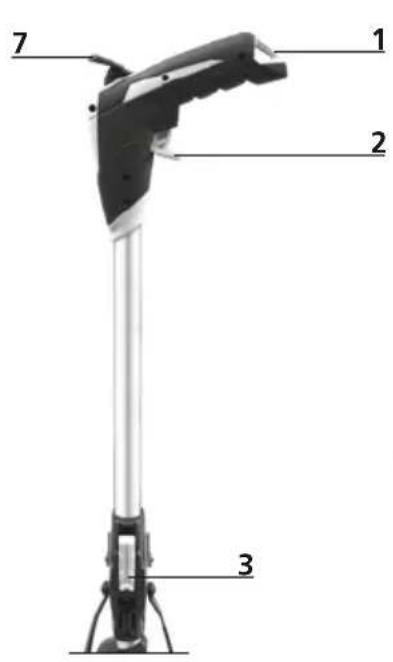

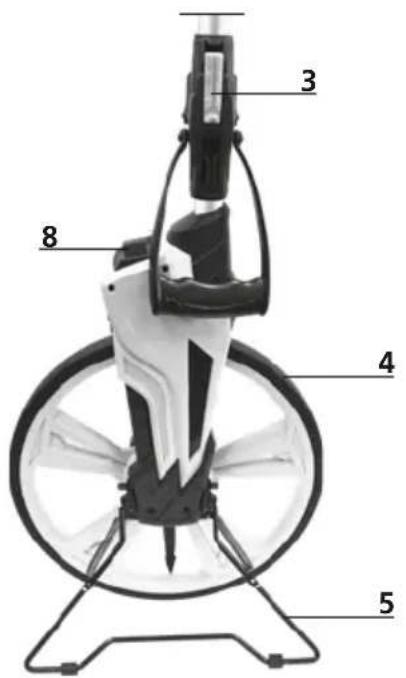

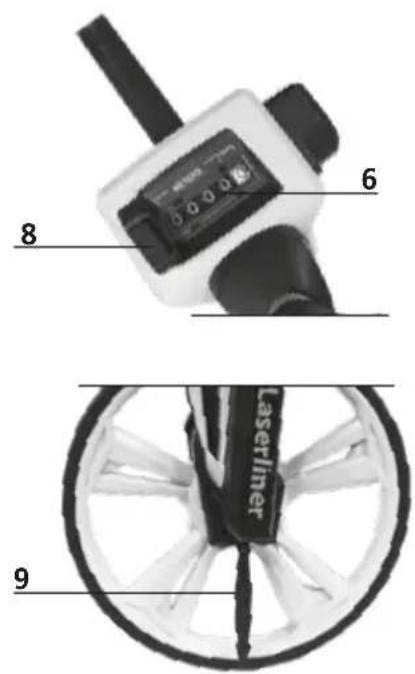

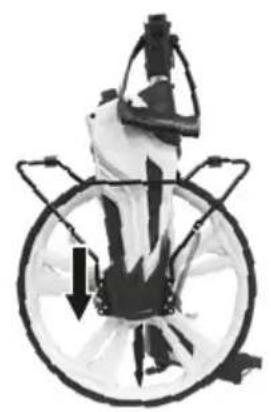

Manico antiscivolo Fissare la ruota di misura Leva di blocco Odometro con 1 m di circonferenza Supporto (ribaltabile) Cancellazione del valore misurato Indicatore mobile per le posizioni di inizio e di ne

Contatore meccanico Cancellazione del valore misurato

Cancellazione del valore misurato

Premendo il tasto 7 o impostando la leva 8 a zero si azzera il contatore meccanico. Per ottenere un risultato di misura preciso, il bastone di guida deve avere lo stesso angolo durante tutta la misurazione. Si consiglia la posizione verticale.

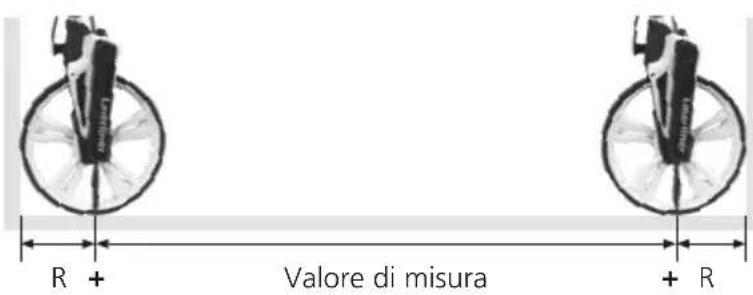

Misurazione da parete a parete

1. Posizionare la ruota di misura con

il retro della ruota appoggiato alla parete.

2. Spostare la ruota di misura in

linea retta no all‘altra parete.

3. Leggere il valore misurato e

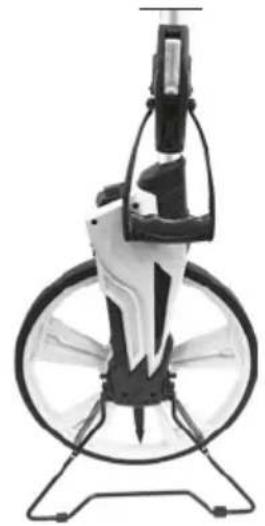

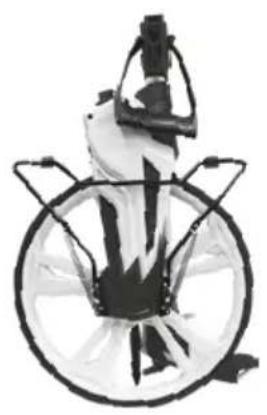

aggiungere il diametro della ruota. Valore di misura Chiusura per il trasporto

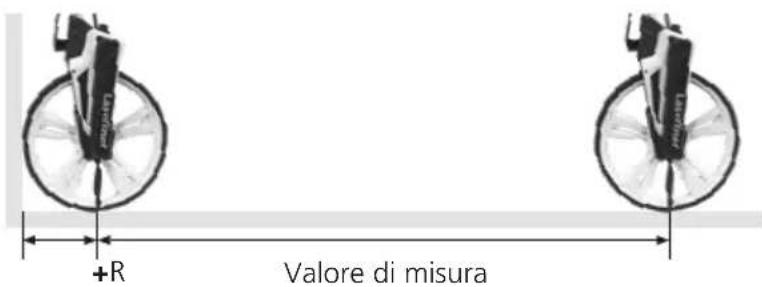

Dati tecnici (Con riserva di modifiche tecniche. 21W33) Precisione ± 0,1% Portata 0 – 9.999,9 m Raggio ruota di misura 159 mm Circonferenza dell‘odometro 1000 mm Funzioni Misura della lunghezza, Addizione e sottrazione di lunghezze Unità di misura m Condizioni di lavoro -20°C … 80°C, umidità dell‘aria max. da 80% rH, non condensante, altezza di lavoro max. 4000 m sopra il livello del mare (zero normale) Condizioni di stoccaggio -30°C … 80°C, umidità dell‘aria max. 80% rH Dimensioni (L x H x P) 318 mm x 1020 mm x 135 mm Peso 2080 g (senza accessori) Norme UE e smaltimento L‘apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all‘interno dell‘UE. Questo prodotto è un apparecchio elettrico e deve pertanto essere raccolto e smaltito separatamente in conformità con la direttiva europea sulle apparecchiature elettriche ed elettroniche usate. Per ulteriori informazioni ed indicazioni di sicurezza: http://laserliner.com/info?an=AET Misurazione da parete a punto

1. Posizionare la ruota di misura con

il retro della ruota appoggiato alla parete.

2. Spostare la ruota di misura in linea

retta no al punto contrassegnato.

3. Leggere il valore misurato e

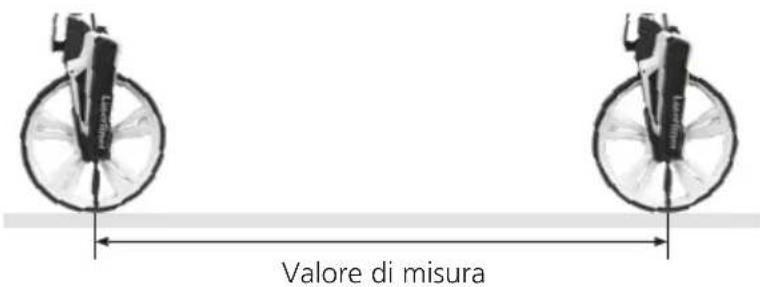

aggiungere il raggio della ruota. Valore di misura Misurazione da punto a punto

1. Posizionare l‘indicatore (9) sul

primo punto contrassegnato.

2. Spostare la ruota di misura in

linea retta no al secondo punto contrassegnato.

3. Leggere il valore misurato.

Valore di misura Indicazioni per la manutenzione e la cura Pulire tutti i componenti con un panno leggermente inumidito ed evitare l‘impiego di prodotti detergenti, abrasivi e solventi. Immagazzinare l‘apparecchio in un luogo pulito e asciutto. Calibrazione L‘apparecchio di misurazione deve essere calibrato e controllato regolarmente, affinché sia sempre assicurata la precisione dei risultati di misura. Consigliamo intervalli di calibrazione annuali. ITRollPilot X12
