ПОСІБНИК КОРИСТУВАЧА RollPilot X12 Laserliner

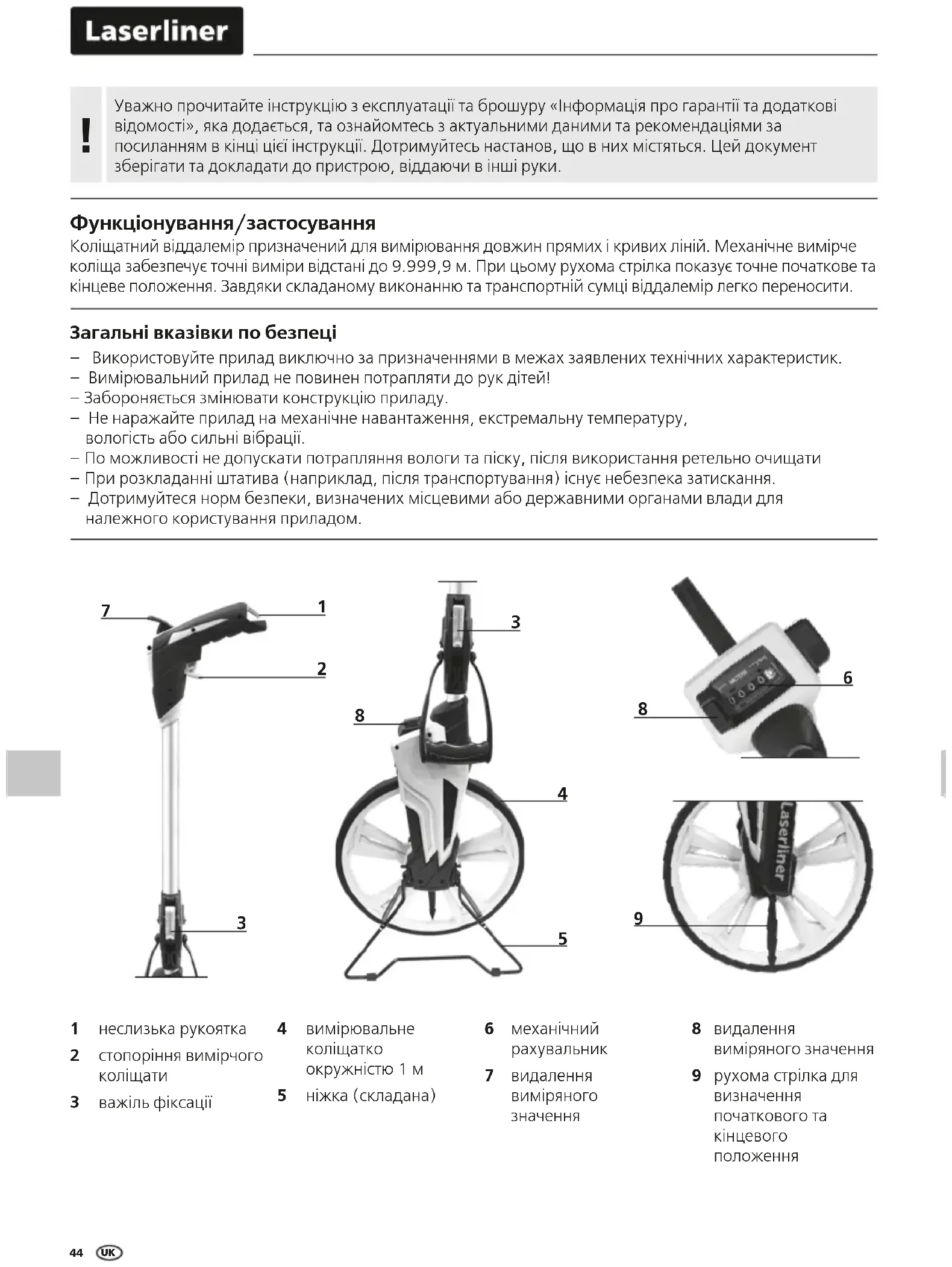

Уважно прочитайте інструкцію з експлуатації та брошуру «Інформація про гарантії та додаткові відомості», яка додається, та ознайомтесь з актуальними даними та рекомендаціями за посиланням в кінці цієї інструкції. Дотримуйтесь настанов, що в них містяться. Цей документ зберігати та докладати до пристрою, віддаючи в інші руки.

Функціонування/застосування Коліщатний віддалемір призначений для вимірювання довжин прямих і кривих ліній. Механічне вимірче коліща забезпечує точні виміри відстані до 9.999,9 м. При цьому рухома стрілка показує точне початкове та кінцеве положення. Завдяки складаному виконанню та транспортній сумці віддалемір легко переносити. Загальні вказівки по безпеці – Використовуйте прилад виключно за призначеннями в межах заявлених технічних характеристик. – Вимірювальний прилад не повинен потрапляти до рук дітей! – Забороняється змінювати конструкцію приладу. – Не наражайте прилад на механічне навантаження, екстремальну температуру, вологість або сильні вібрації. – По можливості не допускати потрапляння вологи та піску, після використання ретельно очищати – При розкладанні штатива (наприклад, після транспортування) існує небезпека затискання. – Дотримуйтеся норм безпеки, визначених місцевими або державними органами влади для належного користування приладом.

неслизька рукоятка стопоріння вимірчого

важіль фіксації вимірювальне

окружністю 1 м ніжка (складана)

виміряного значення рухома стрілка для

видалення виміряного значення

Механічний лічильник можна обнулити натисканням кнопки 7 або за допомогою важеля 8.Щоб отримати точний результат, протягом усього вимірювання напрямицю потрібно утримувати під одним кутом. Рекомендується вертикальне положення.

Вимір від стіни до стіни

1. Приставити вимірче коліща затиллям до стіни.2. Перемістити вимірче коліща навпростець до іншої стіни.3. Зчитати виміряне значення та додати діаметр коліща.Виміряне значення Складання для транспортування

Технічні дані Право на технічні зміни збережене. 21W33 Точність ± 0,1% Дальність 0 – 9.999,9 м Радіус коліщати 159 мм Окружність виміряльного коліщатка 1000 мм

Вимірювання довжини, Додавання і віднімання довжин Одиниці вимірювання м Режим роботи -20°C … 80°C, вологість повітря макс. 80% rH, без конденсації, робоча висота макс. 4000 м над рівнем моря (нормальний нуль) Умови зберігання -30°C … 80°C, вологість повітря max. 80% rH Розміри (Ш x В x Г) 318 мм x 1020 мм x 135 мм Вага 2080 г (без комплектуючого приладдя) Нормативні вимоги ЄС й утилізація Цей пристрій задовольняє всім необхідним нормам щодо вільного обігу товарів в межах ЄС. Згідно з європейською директивою щодо електричних і електронних приладів, що відслужили свій термін, цей виріб як електроприлад підлягає збору й утилізації окремо від інших відходів. Детальні вказівки щодо безпеки й додаткова інформація на сайті: http://laserliner.com/info?an=AET Вимір від стіни до певної точки

1. Приставити вимірче коліща

2. Перемістити вимірче коліща

навпростець до позначеної точки.

3. Зчитати виміряне значення

та додати радіус коліща. Виміряне значення Вимір від точки до точки

1. Сумістити покажчик (8) з першою

2. Перемістити вимірче коліща

навпростець до другої позначеної

3. Зчитати виміряне значення.

Виміряне значення Інструкція з технічного обслуговування та догляду Всі компоненти слід очищувати зволоженою тканиною, уникати застосування миючих або чистячих засобів, а також розчинників. Зберігати пристрій у чистому, сухому місці. Калібрування Для забезпечення точності вимірювань прилад мусить бути відкалібрований та підлягає регулярній перевірці. Рекомендуємо проводити калібрування щорічно. UKRollPilot X12
