MANUAL DE UTILIZADOR RollPilot X12 Laserliner

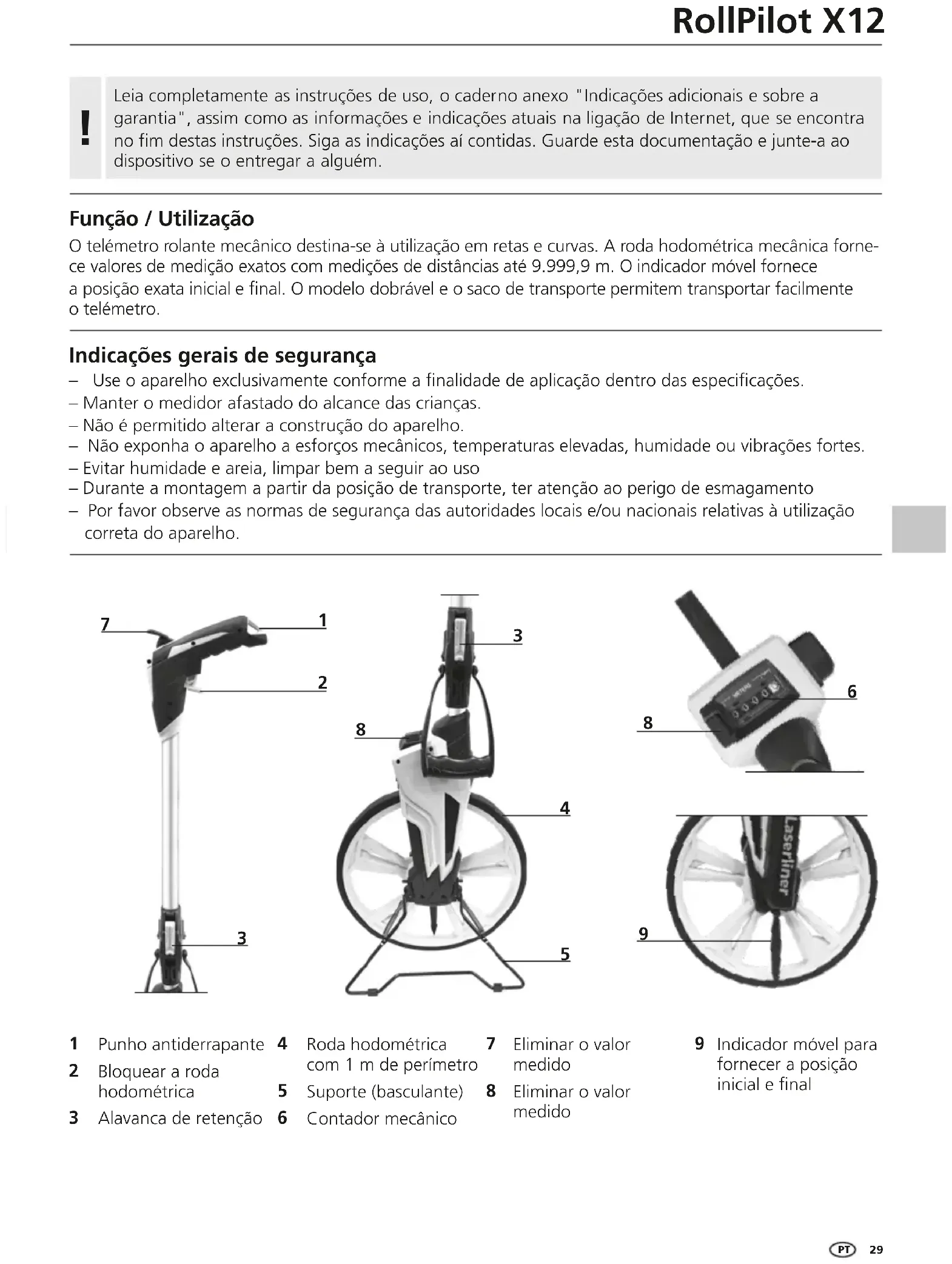

Leia completeness as instruções de uso, o caderno anexo "Indicações adicionais e sobre a garantia", assim como as informações e指示os atuais na liação de Internet, que se encontra no fim destas instruções. Siga as指示os ai contidas. Guarde esta documentação e junte-a ao dispositivo se o entrega a algoém.

Funcao/Utilização

O telémetro rolante mecânico destiná-se à'utilização em retas e curvas. A roda hodométrica mecânica fornece valeores de medicação exatos com medicções de distâncias até 9.999,9 m. O indicatoró mais vale fornecê a posção exata inicial e final. O modelo dobravel e o saco de transporte permitem transporte fácilmente o telémetro.

Indicações gerais de segurança

• Use o aparelho exclusivamente conforme a finalidade de aplicacao dentro das espécificações.
• Manter o medidor afastado do alcance das crianças.
• Não é permitido alterar a construição do aparelho.
• Não exponha o aparecido a esforços mecânicos, temperatas elevadas, humidade ou vibraçõesfortes.
• Evitar humidade e areia, limpar bem a seguir ao uso
• Durante a montagem a partir da posicao de transporte, ter atencao ao perigo de esmagamento
• Por favor observe as normas de segurar das autoridades locais e/ou{nacionais relativas autilização correta do aparecido.

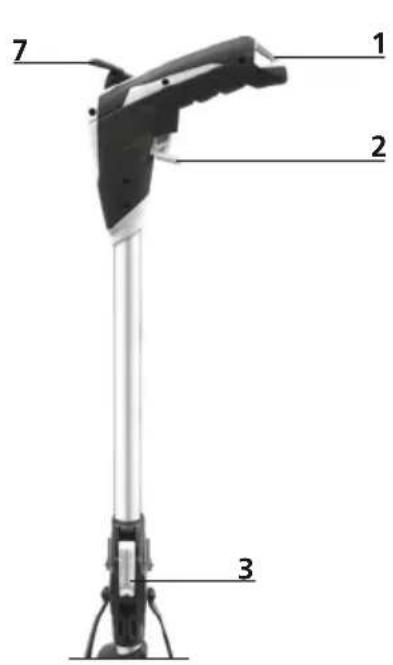

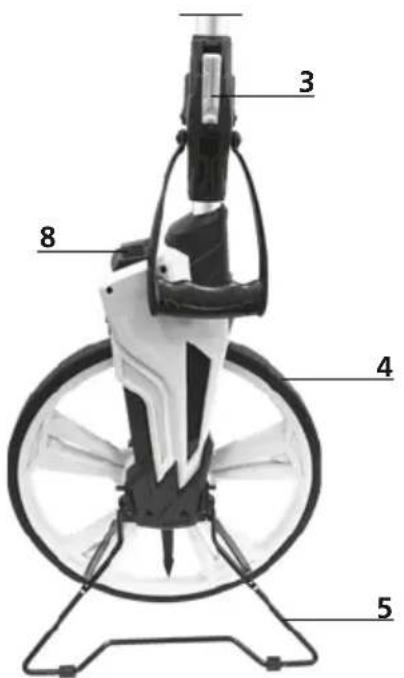

1 Punho antiderrapante

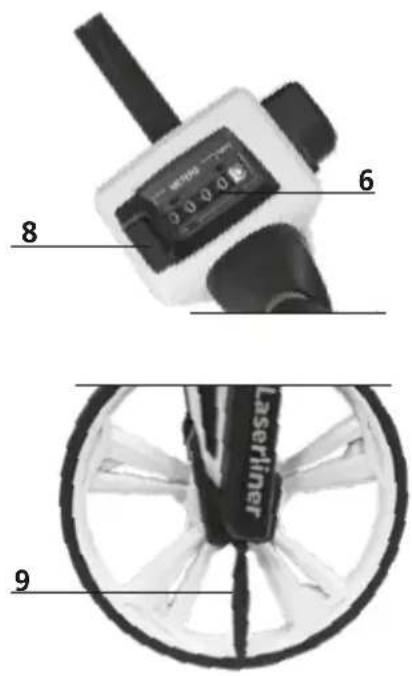

6 Contador mecancico

O contagador mecánico pode ser colocado em zero aoregar na tecla 7 ou na alavanca 8.

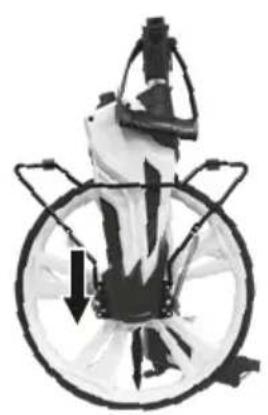

Abrir o suporte

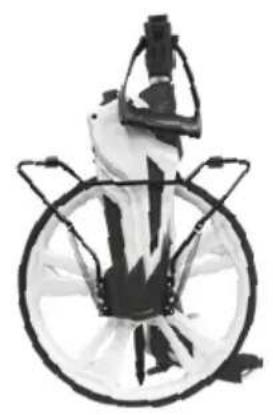

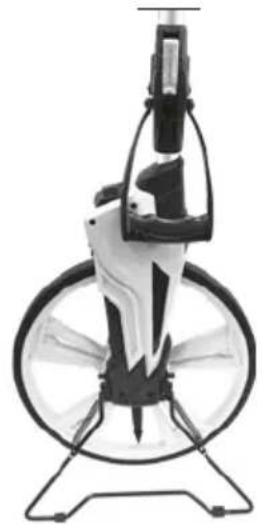

Dobrar para o transporte

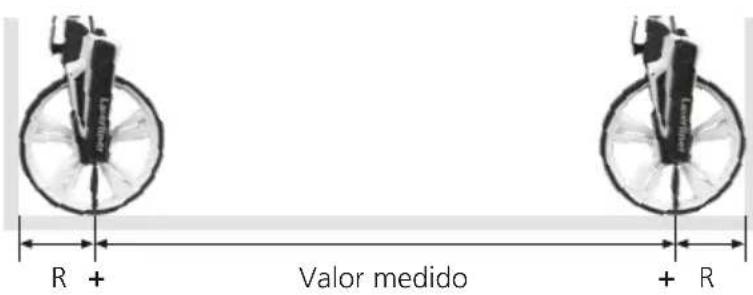

4 Medicao de parede a parede

1. Posizione a roda hodometrica com a parte traseira encostada à parede.
2. Desloque a roda hodometrica a direito até a segunda parede.
3. Leia o valor medido e adicione o diametro da roda.

Para obter um resulto de medico exato, mantenha a haste de conduccao no mesmo angulo durante toda a medicacao. E aconsehado um alinhamento vertical.

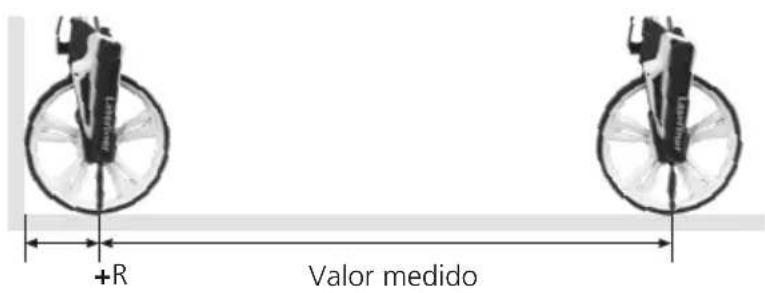

1. Posizione a roda hodometrica con a parte traseira encostada à parede.
2. Desloque a roda hodométrica a direito até ao punto marcado.
3. Leia o valor medido e adicione o raio da roda.

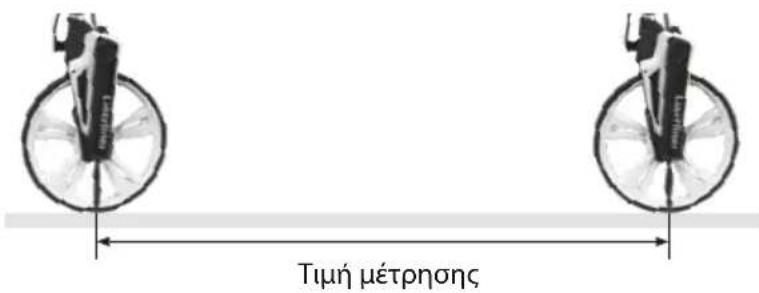

1. Coloque o ponteiro (8) no primeiro punto marcado.
2. Desloque a roda hodometrica a direito ate ao segundo punto marcado.
3. Leia o valor medido.

Indicações sobre manutenção e conservação

Limpe todos os componentes com um pano levamente humido e evite usar produits de limpeza, produits abrasivos e solventes. Armazene o aparecido num lugar limpo e seco.

Calibragem

O medidor tem de ser calibrado e controlado regularamente para garantir a precisao dos resultados de medicacao. Recomendamos um intervalo de calibragem de um ano.

Dados&Técnicos sujeito a alterações&Técnicas. 21W33
Exatidão	±0,1%
Alcance 0-9.999,9 m
Raio da roda hodométrica 159 mm
Perímetro da roda hodométrica	1000 mm
Funções Medico de comprimentos	Adição e subtração de comprimentos
Unidades m
Condições de trabalho -20°C ...	80°C,humidade de ar max. 80% rH,sem condensação,altura de trabalho max. de 4000 m em relação ao NM (nível do mar)
Condiçõesde armazenamento	-30°C ... 80°C,humidade de ar max. 80% rH
Dimensoes (L x A x P) 318 mm x	1020 mm x 135 mm
Peso 2080 g (sem acessósios)

Disposicao da UE e eliminacao

O aparelho respeita todas as normas necessarias para a livre circulacao de mercadorias dentro da UE.

Este produit é um aparelho eletrico e tem de ser recolhido e eliminado separatamente, conforme a diretiva europeia sobre aparelhos eletricos e eletronicos usados.

Mais instruções de segurar e指示os adioníais em http://laserliner.com/info?an=AET
