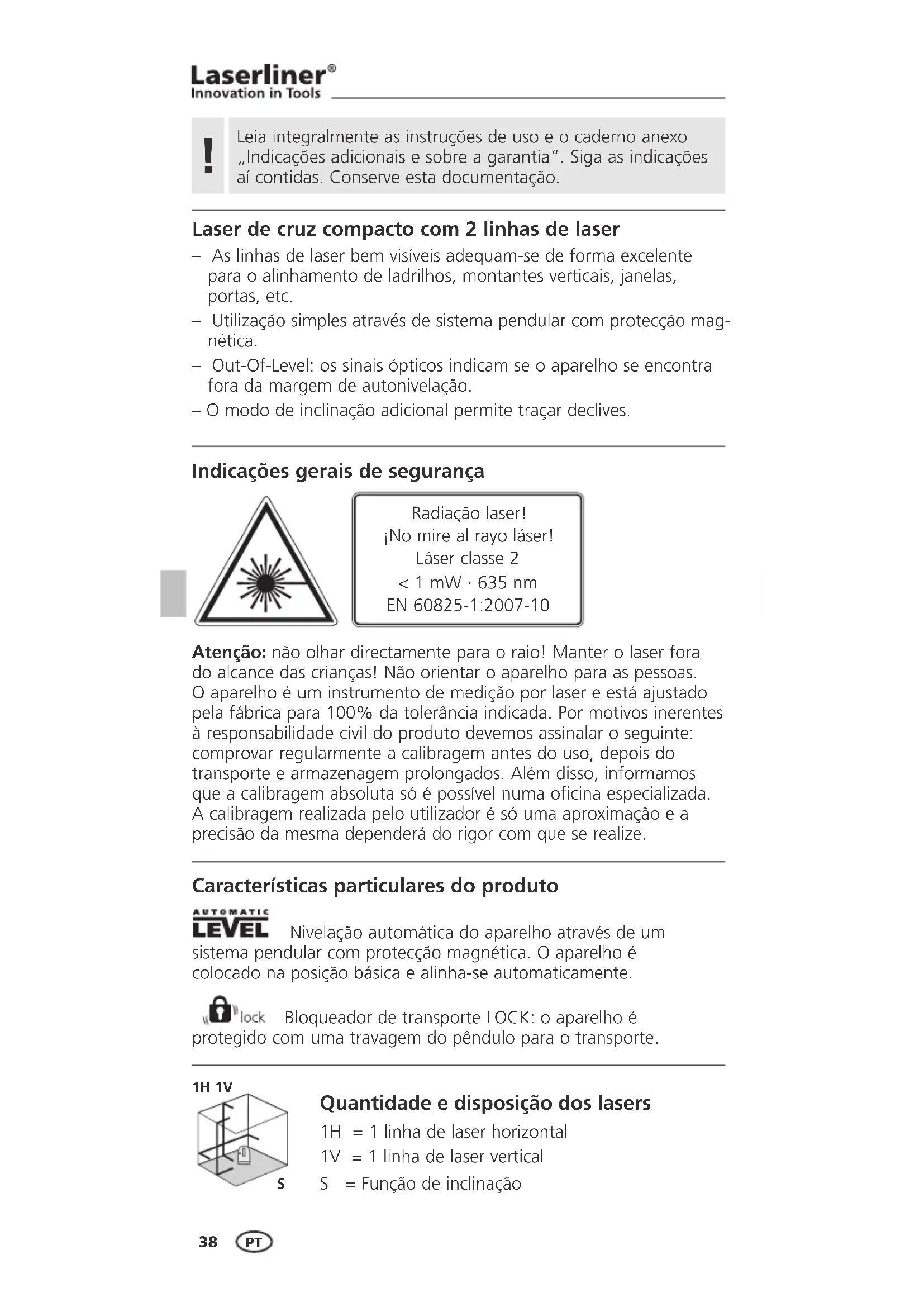

MANUAL DE UTILIZADOR SuperCross-Laser Compact Laserliner

Leia integralmente as instruções de uso e o caderno anexo „Indicações adicionais e sobre a garantia“. Siga as indicações aí contidas. Conserve esta documentação.

Laser de cruz compacto com 2 linhas de laser

• As linhas de laser bem visíveis adequam-se de forma excelente para o alinhamento de ladrilhos, montantes verticais, janelas, portas, etc.
• Utilização simples através de sistema pendular com protecção magnética.
• Out-Of-Level: os sinais ópticos indicam se o aparelho se encontra fora da margem de autonivelação.
• O modo de inclinação adicional permite traçar declives.

Indicações gerais de segurança

Atenção: não olhar directamente para o raio! Manter o laser fora do alcance das crianças! Não orientar o aparelho para as pessoas. O aparelho é um instrumento de medição por laser e está ajustado pela fábrica para 100% da tolerância indicada. Por motivos inerentes à responsabilidade civil do produto devemos assinalar o seguinte: comprovar regularmente a calibragem antes do uso, depois do transporte e armazenagem prolongados. Além disso, informamos que a calibragem absoluta só é possível numa oficina especializada. A calibragem realizada pelo utilizador é só uma aproximação e a precisão da mesma dependerá do rigor com que se realize.

Características particulares do produto

AUTOMATIC

LEVEL

Nivelação automática do aparelho através de um sistema pendular com protecção magnética. O aparelho é colocado na posição básica e alinha-se automaticamente.

lock

Bloqueador de transporte LOCK: o aparelho é protegido com uma travagem do pêndulo para o transporte.

1H 1V

Quantidade e disposição dos lasers

1H = 1 linha de laser horizontal

1V = 1 linha de laser vertical

S = Função de inclinação

SuperCross-Laser Compact

1 2 3 4 5 SuperCross Laser Compact

1 Botão para ligar/desligar
2 Janela de saída do laser
3 Bloqueador de transporte
4 Pernas basculantes
5 Compartimento de pilhas

Para o transporte, ou quando o aparelho não é usado, feche as pernas (4), desligue os lasers (botão 1) e trave o bloqueador de transporte (3). A seguir, coloque o aparelho na bolsa macia para o proteger contra danificações.

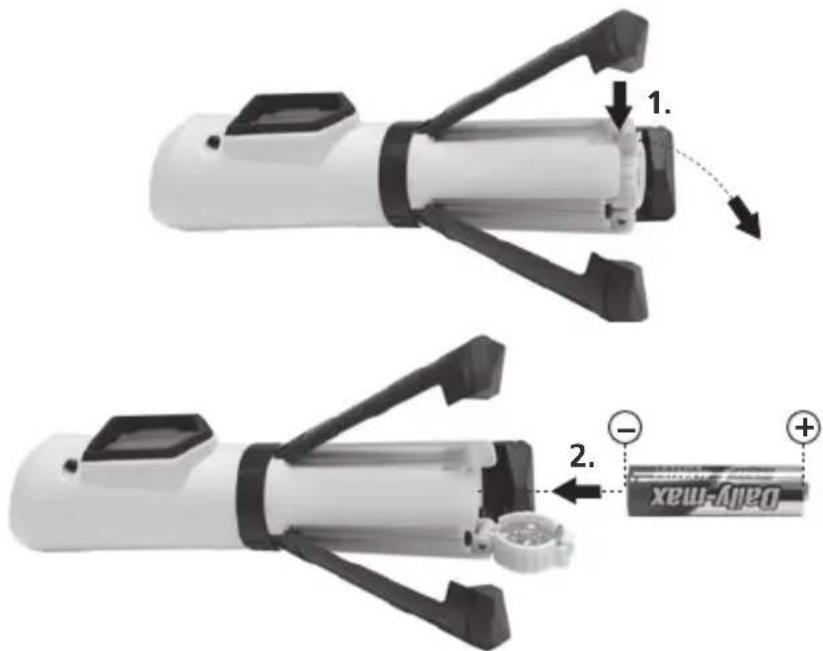

1 Inserir a pilha

Abra o compartimento da pilha (5) e coloque a pilha.

2 Nivelação horizontal e vertical

Abra o bloqueador de transporte e ligue os lasers (botão 1). A cruz do laser aparece. Agora é possível nivelar horizontal e verticalmente com as linhas de laser.

Para a nivelação horizontal e vertical é preciso activar a função Out-Of-Level. Solte para isso o bloqueador de transporte. A função Out-Of-Level sinaliza quando o aparelho se encontra fora da área de nivelação automática de 4º. Neste caso, o botão para ligar/desligar é aceso e os lasers são desligados. Coloque a seguir o aparelho numa área mais plana.

B Modo de inclinação

Trave o bloqueador de transporte e ligue os lasers (botão 1). A seguir podem ser traçados níveis inclinados. IMPORTANTE: neste modo não é possível nivelar horizontal e verticalmente, uma vez que as linhas de laser não se nivelam automaticamente.

4 Disposições da UE e eliminação

O aparelho respeita todas as normas necessárias para a livre circulação de mercadorias dentro da UE.

Este produto é um aparelho eléctrico e tem de ser recolhido e eliminado separadamente, conforme a Directiva europeia sobre aparelhos eléctricos e electrónicos usados.

Verifique regularmente a calibragem antes do uso, depois de transporte e armazenamentos prolongados.

Dados Técnicos

Margem de autonivelação	± 4°
Exactidão	± 5 mm / 10 m
Alcance (depende da luminosidade do espaço)	20 m
Comprimento de onda laser	635 nm
Classe de laser /Potência de saída laser de linha	2 / < 1 mW
Alimentação eléctrica /duração operacional	1 x célula alcalina 1,5V(Tipo AA, LR6) / 5 horas
Temperatura de trabalho	0°C ... +50°C
Temperatura de armazenamento	-10°C ... + 70°C
Dimensões (L x A x P)	35 x 153 x 36 mm
Peso (incl. pilha)	0,13 kg

Sujeito a alterações técnicas 02.2010. Mais instruções de segurança e indicações adicionais em: www.laserliner.com/info

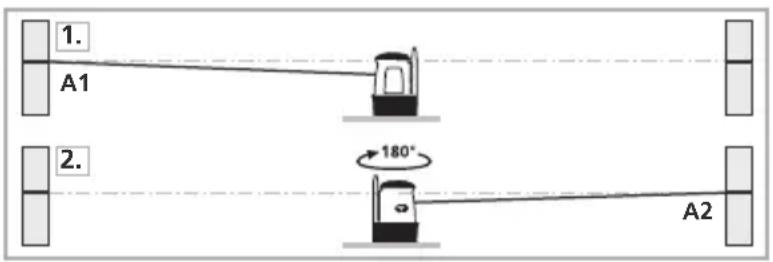

5 Preparativos para verificar a calibragem

Você mesmo pode verificar a calibragem do laser. Coloque o aparelho entre 2 paredes separadas num mínimo de 5 metros. Ligue o aparelho, solte para isso o bloqueador de transporte (cruz do laser ligada). Consulte o capítulo „Nivelação horizontal e vertical“.

1. Marque o ponto A1 na parede.
2. Gire o aparelho 180° e marque o ponto A2. Assim, temos uma referência horizontal entre A1 e A2.

1. A1 2. 180° A2

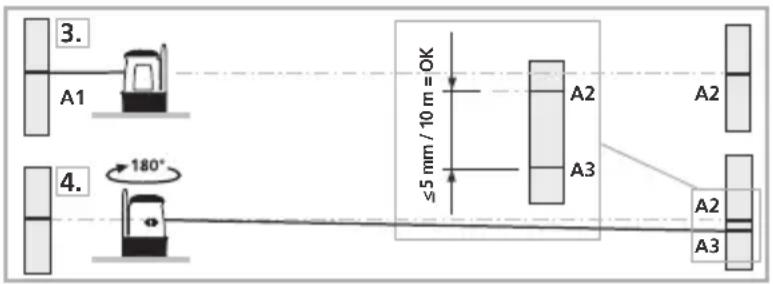

6 Verificar a calibragem

1. Colocar o aparelho o mais próximo da parede possível à altura do ponto A1, alinhando o aparelho.
2. Girar o aparelho 180° e marcar o ponto A3. A diferença entre A2 e A3 é a tolerância.

3. A1 4. 180° ≤5 mm / 10 m = OK A2 A3 A2 A3

Se A2 e A3 se encontrarem a uma distância superior a 5 mm / 10 m, é necessário proceder a um ajuste. Contacte o seu distribuidor.

Controlo da linha vertival: coloque o aparelho a uns 5 metros de uma parede. Fixar um fio de prumo de 2,5 m na parede, podendo o fio mover-se livremente. Ligar o aparelho e orientar o laser vertical no sentido do fio de prumo. A precisão está dentro da tolerância se o desvio entre a linha do laser e o fio de prumo não for superior a 1,5 mm.

Controlo da linha horizontal:

Coloque o aparelho a uns 5 metros de uma parede e ligue a luz do laser. Marcar o ponto B na parede. Girar a cruz laser cerca de 2,5 m para a direita. Verificar

≤2 mm = OK B 2,5 m C

se a linha horizontal do ponto C se encontra a uma altura +/- 2 mm do ponto B. Repetir o processo, mas agora girando a cruz do laser para a esquerda.

!
