SuperCross-Laser Compact - équipements de mesure Laserliner - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Laser à lignes croisées, portée jusqu'à 30 mètres, précision de ± 0,5 mm/m.
Utilisation	Idéal pour le nivellement, l'alignement et la mise à niveau dans les travaux de construction et de rénovation.
Maintenance et réparation	Nettoyer régulièrement les lentilles avec un chiffon doux, vérifier les piles et remplacer si nécessaire.
Sécurité	Ne pas regarder directement le faisceau laser, tenir hors de portée des enfants.
Informations générales	Alimentation par piles, léger et compact pour une utilisation facile sur le terrain.

FOIRE AUX QUESTIONS - SuperCross-Laser Compact Laserliner

Comment calibrer le Laserliner SuperCross-Laser Compact ?

Pour calibrer votre Laserliner SuperCross-Laser Compact, placez-le sur une surface plane et activez le laser. Vérifiez l'alignement avec une règle ou un niveau à bulle. Si nécessaire, ajustez les vis de calibration situées sous le boîtier.

Que faire si le laser ne s'allume pas ?

Assurez-vous que la batterie est correctement insérée et chargée. Vérifiez également que l'appareil est en mode de fonctionnement. Si le problème persiste, remplacez la batterie.

Comment changer la batterie du Laserliner SuperCross-Laser Compact ?

Pour changer la batterie, retirez le couvercle du compartiment à batteries situé à l'arrière de l'appareil. Remplacez l'ancienne batterie par une nouvelle, en respectant la polarité, puis refermez le couvercle.

Le laser est-il visible en plein jour ?

La visibilité du laser dépend des conditions d'éclairage. En plein jour, il peut être difficile de voir le faisceau. Il est recommandé d'utiliser un écran ou de travailler dans un environnement moins éclairé pour une meilleure visibilité.

Comment utiliser les différentes fonctions du Laserliner SuperCross-Laser Compact ?

Pour utiliser les différentes fonctions, sélectionnez le mode souhaité à l'aide du bouton de mode sur l'appareil. Consultez le manuel d'utilisation pour des instructions détaillées sur chaque fonction.

Que faire si le laser est désaligné ?

Si le laser semble désaligné, vérifiez d'abord qu'il est correctement calibré. Si le problème persiste, contactez le service après-vente pour obtenir une assistance technique.

Le Laserliner SuperCross-Laser Compact est-il étanche ?

Ce modèle n'est pas conçu pour être étanche. Il est conseillé de l'utiliser dans des environnements secs et de le protéger de l'humidité pour éviter tout dommage.

Quelle est la portée maximale du Laserliner SuperCross-Laser Compact ?

La portée maximale du Laserliner SuperCross-Laser Compact est d'environ 20 mètres en intérieur, selon les conditions d'éclairage.

Comment nettoyer le Laserliner SuperCross-Laser Compact ?

Pour nettoyer l'appareil, utilisez un chiffon doux et sec. Évitez d'utiliser des produits chimiques ou abrasifs qui pourraient endommager la surface.

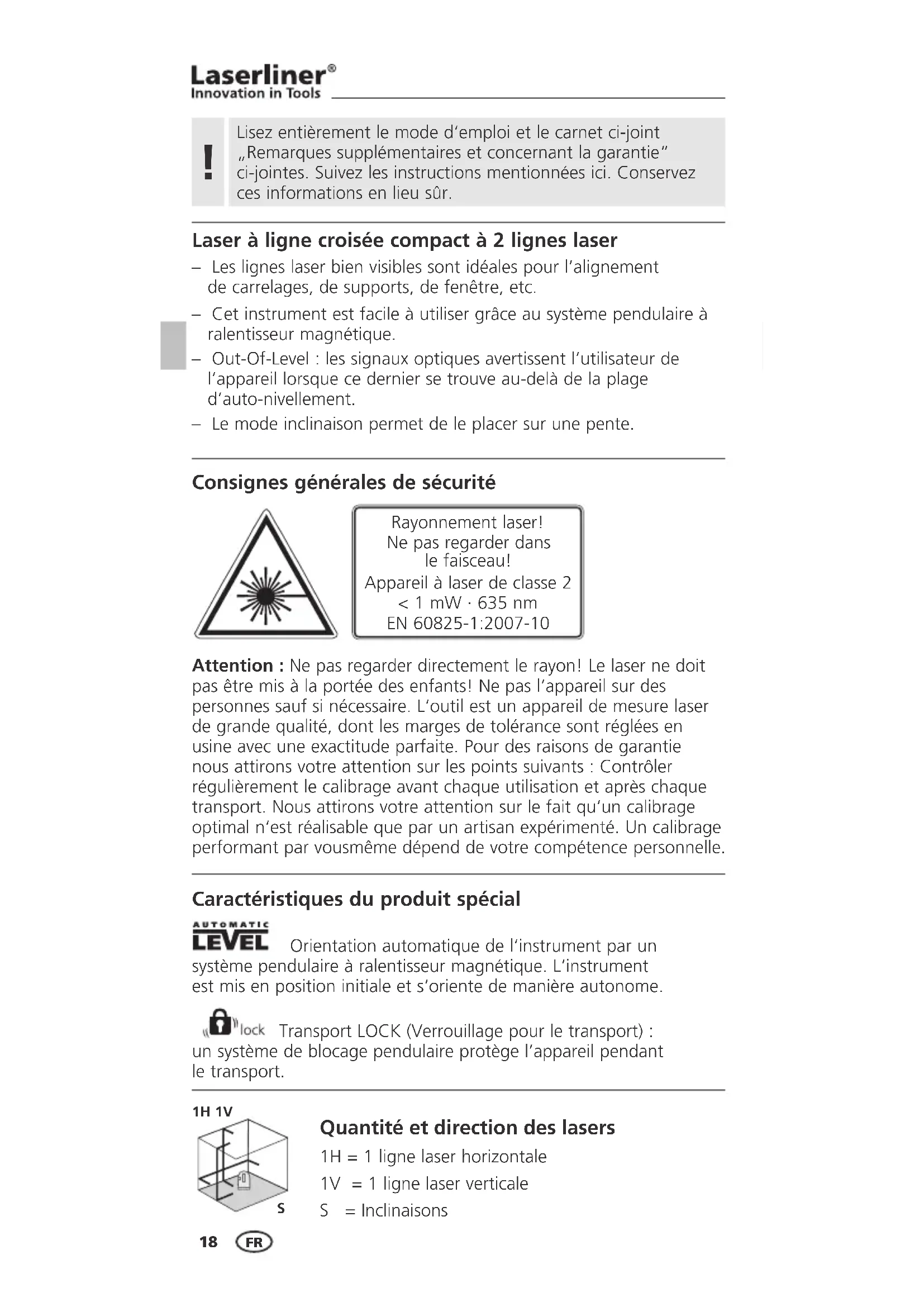

MODE D'EMPLOI SuperCross-Laser Compact Laserliner

Lisez entièrement le mode d'emploi et le carnet ci-joint „Remarques supplémentaires et concernant la garantie“ ci-jointes. Suivez les instructions mentionnées ici. Conservez ces informations en lieu sûr.

Laser à ligne croisée compact à 2 lignes laser

• Les lignes laser bien visibles sont idéales pour l'alignement de carrelages, de supports, de fenêtre, etc.
• Cet instrument est facile à utiliser grâce au système pendulaire à ralentisseur magnétique.
• Out-Of-Level : les signaux optiques avertissent l'utilisateur de l'appareil lorsque ce dernier se trouve au-delà de la plage d'auto-nivellement.
• Le mode inclinaison permet de le placer sur une pente.

Consignes générales de sécurité

Rayonnement laser! Ne pas regarder dans le faisceau! Appareil à laser de classe 2 < 1 mW · 635 nm EN 60825-1:2007-10

Attention : Ne pas regarder directement le rayon! Le laser ne doit pas être mis à la portée des enfants! Ne pas l'appareil sur des personnes sauf si nécessaire. L'outil est un appareil de mesure laser de grande qualité, dont les marges de tolérance sont réglées en usine avec une exactitude parfaite. Pour des raisons de garantie nous attirons votre attention sur les points suivants : Contrôler régulièrement le calibrage avant chaque utilisation et après chaque transport. Nous attirons votre attention sur le fait qu'un calibrage optimal n'est réalisable que par un artisan expérimenté. Un calibrage performant par vousmême dépend de votre compétence personnelle.

Caractéristiques du produit spécial

AUTOMATIC LEVEL

LEVEL Orientation automatique de l'instrument par un système pendulaire à ralentisseur magnétique. L'instrument est mis en position initiale et s'oriente de manière autonome.

Transport LOCK (Verrouillage pour le transport) : un système de blocage pendulaire protège l'appareil pendant le transport.

1H 1V

Quantité et direction des lasers

1H = 1 ligne laser horizontale

1V = 1 ligne laser verticale

S = Inclinaisons

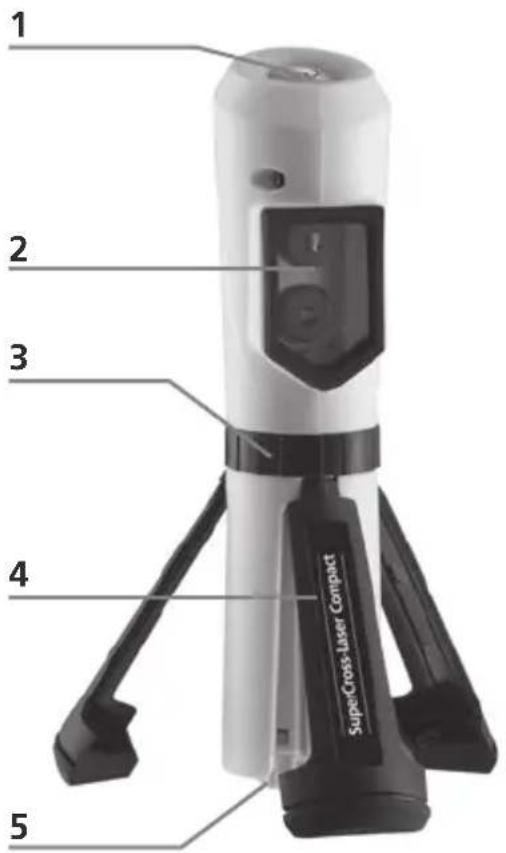

SuperCross-Laser Compact

1 2 3 4 5 SuperCross Laser Compact

1 Touche MARCHE/ARRÊT
2 Fenêtre de sortie du rayon laser
3 Blocage de transport
4 Pieds escamotables
5 Compartiment à piles

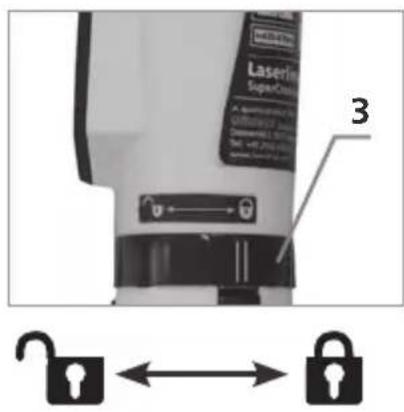

Blocage de transport

Pour le transport ou pendant les périodes d'inutilisation de l'appareil, repliez les pieds (4), éteignez le laser (touche 1) et la sécurité de transport (3). Rangez ensuite l'appareil dans la pochette afin que l'appareil soit protégé de tout dommage.

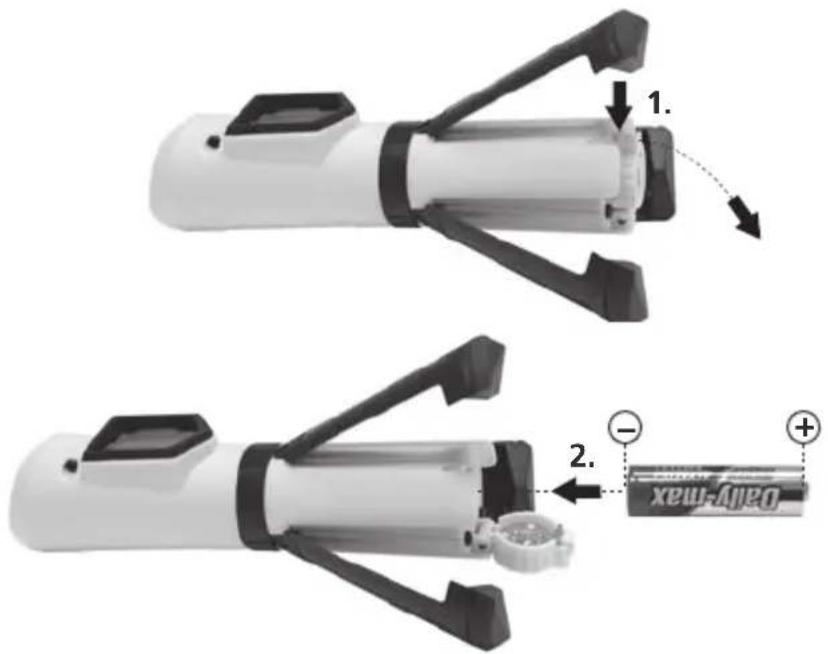

1 Installation de la pile

Ouvrez le compartiment de la pile (5) et insérez les piles.

2 Nivellements horizontal et vertical

Ouvrez la sécurité de transport et allumez les lasers (touche 1). La croix laser est visible. Il est maintenant possible de procéder au nivellement vertical ou horizontal.

!

Activez la fonction Out-Of-Level pour réaliser la mise à niveau horizontale et verticale. Desserrez la sécurité de transport. La fonction Out-Of-Level avertit l'utilisateur lorsque l'instrument se trouve en dehors du champ de nivellement de 4°. Dans ce cas, la touche Marche/Arrêt clignote et les lasers s'éteignent. Posez alors l'appareil sur une surface plus plane.

3 Mode inclinaison

Ouvrez la sécurité de transport et allumez le laser (touche 1). Il est maintenant possible de travailler sur des plans inclinés. Important : Il n'est pas possible d'effectuer un nivellement horizontal ou vertical dans ce mode étant donné que les lignes laser ne s'orientent pas automatiquement.

4 Réglementation UE et élimination des déchets

L'appareil est conforme à toutes les normes nécessaires pour la libre circulation des marchandises dans l'Union européenne.

Ce produit est un appareil électrique et doit donc faire l'objet d'une collecte et d'une mise au rebut sélectives conformément à la directive européenne sur les anciens appareils électriques et électroniques (directive DEEE).

!

Vérifier régulièrement le calibrage avant utilisation, à la suite d'un transport ou d'une longue période de stockage.

Données techniques

Plage de mise à niveau automatique	± 4°
Précision	± 5 mm / 10 m
Plage de travail (dépend de la luminosité dans le local)	20 m
Longueur de l'onde laser	635 nm
Classe de laser /Puissance de sortie du laser à lignes	2 / < 1 mW
Alimentation électrique /Durée de fonctionnement	1 pile alcaline 1,5 V(Type AA, LR6) / 5 h
Température de travail	0°C ... +50°C
Température de stockage	-10°C ... + 70°C
Dimensions (l x h x p)	35 x 153 x 36 mm
Poids (pile incluse)	0,13 kg

Sous réserve de modifications techniques 02.2010. Autres remarques complémentaires et consignes de sécurité sur www.laserliner.com/info

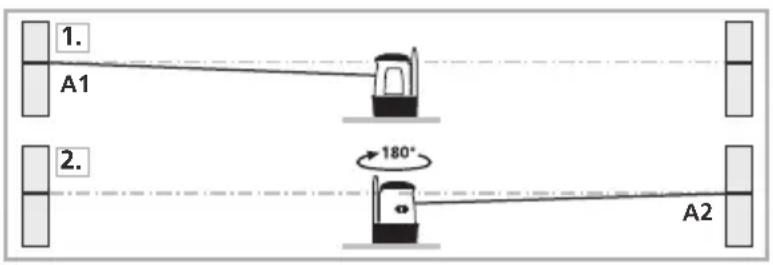

5 Préliminaires au contrôle du calibrage

Vous pouvez contrôler le calibrage du laser. Posez l'appareil au centre entre deux murs écartés l'un de l'autre d'au moins 5 m. Éteindre l'instrument en dégageant le blocage du transport (croix laser allumée). Voir à ce sujet le chapitre „Nivellement horizontal et vertical“.

1. Marquez un point A1 sur le mur.
2. Tournez l'appareil de 180° et marquez un point A2. Vous disposez donc entre les points A1 et A2 d'une ligne de référence horizontale.

1. A1 2. 180° A2

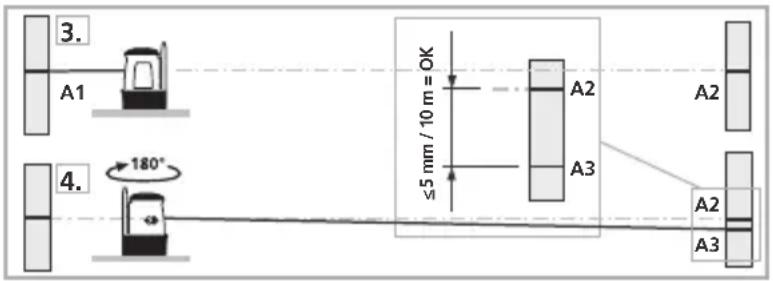

6 Contrôler le calibrage

1. Rapprochez l'appareil aussi près que possible du mur à hauteur du repère A1.
2. Tournez l'appareil de 180° et repérez un point A3. La différence entre les points A2 et A3 est la tolérance.

3. A1 ≤5 mm / 10 m = OK 4. 180° A2 A3 A2 A3

Quand A2 et A3 sont distants de plus de 5 mm / 10 m l'un de l'autre, un réglage de l'appareil est nécessaire. Prenez contact avec votre revendeur ou appelez le service après-vente de UMAREX-LASERLINER.

Vérification de la ligne verticale: Placez l'appareil à env. 5 m d'un mur. Fixez sur le mur un fil d'aplomb avec une corde de 2,5 m de longueur. Le fil d'aplomb doit alors pendre librement. Allumez l'appareil et aligner le laser vertical sur le fil d'aplomb. La tolérance de précision est respectée lorsque l'écart différence entre la ligne laser et le fil d'aplomb ne dépasse pas ± 1.5 mm.

Vérification de la ligne horizontale:

Installez l'appareil à env. 5 m d'un mur et allumez le laser croisé. Marquez le point B sur le mur. Faites pivoter le laser croisé d'env. 2,5 m. vers la droite et marquer le

point C. Vérifiez si la ligne horizontale du point C se trouve à ± 2 mm à la même hauteur que le point B. Répétez l'opération en faisant pivoter vers la gauche.

≤2 mm = OK B 2,5 m C

!
