Marka	Laserliner
Model	SuperCross-Laser Compact
Kategoria	Sprzęt pomiarowy
Typ produktu	Kompaktowy laser krzyżowy z 2 liniami laserowymi
Wymiary (Dł. x Wys. x Gł.)	35 x 153 x 36 mm
Waga (z baterią)	0,13 kg
Zasilanie	1 bateria alkaliczna 1,5 V (typ AA, LR6)
Czas pracy	5 godzin
Klasa lasera	2
Moc wyjściowa lasera	< 1 mW
Długość fali lasera	635 nm
Zasięg roboczy	20 m
Dokładność	± 5 mm / 10 m
Zakres samopoziomowania	± 4°
Temperatura pracy	0°C do +50°C
Temperatura przechowywania	-10°C do +70°C
Główne funkcje	Samopoziomowanie za pomocą wahadła magnetycznego, tryb pochylenia, wykrywanie braku poziomu (Out-Of-Level) z ostrzeżeniem świetlnym
Bezpieczeństwo	Nie patrzeć w wiązkę, przechowywać poza zasięgiem dzieci, urządzenie zgodne z UE
Konserwacja i czyszczenie	Regularnie sprawdzać kalibrację, czyścić miękką suchą ściereczką, przechowywać w etui
Części zamienne i możliwość naprawy	Baterie dostępne; w przypadku regulacji skontaktuj się z serwisem
Informacje ogólne	Instrukcja obsługi dostępna do pobrania, gwarancja z zastrzeżeniami

Często zadawane pytania - SuperCross-Laser Compact Laserliner

Jak włączyć laser SuperCross-Laser Compact ?

Otwórz zabezpieczenie transportowe (3) i naciśnij przycisk Włącz/Wyłącz (1), aby włączyć laser krzyżowy.

Co zrobić, jeśli laser się nie włącza ?

Sprawdź, czy bateria jest prawidłowo zainstalowana w komorze (5). Jeśli problem nie ustąpi, wymień baterię na nową typu AA 1,5 V.

Jak sprawdzić kalibrację lasera ?

Umieść urządzenie w odległości co najmniej 5 m od dwóch ścian i postępuj zgodnie z procedurą kontrolną opisaną w instrukcji: zaznacz punkty A1, A2 i A3. Różnica między A2 a A3 nie powinna przekraczać 5 mm na 10 m. Jeśli tak jest, skontaktuj się z serwisem.

Dlaczego laser miga i gaśnie ?

Jest to funkcja Out-Of-Level, która aktywuje się, gdy urządzenie przekroczy zakres samopoziomowania ±4°. Połóż urządzenie na bardziej płaskiej powierzchni.

Czy można używać urządzenia na pochyłości ?

Tak, włącz tryb pochylenia, otwierając zabezpieczenie transportowe i włączając laser. Uwaga, w tym trybie samopoziomowanie poziome i pionowe jest wyłączone.

Jaki jest maksymalny zasięg roboczy ?

Zasięg roboczy wynosi 20 m, w zależności od oświetlenia otoczenia.

Jak wymienić baterię ?

Otwórz komorę baterii (5), wyjmij zużytą baterię i włóż nową baterię alkaliczną 1,5 V typu AA (LR6) zgodnie z biegunowością.

Jak bezpiecznie transportować urządzenie ?

Złóż nóżki (4), wyłącz laser (przycisk 1), włącz blokadę transportową (3) i schowaj urządzenie w etui, aby je chronić.

Jaka jest dokładność urządzenia ?

Dokładność wynosi ± 5 mm na 10 metrów odległości.

Co zrobić, jeśli urządzenie nie jest wypoziomowane ?

Najpierw upewnij się, że zabezpieczenie transportowe jest otwarte. Jeśli urządzenie znajduje się poza zakresem samopoziomowania, aktywuje się funkcja Out-Of-Level; umieść je na bardziej płaskiej powierzchni. Regularnie sprawdzaj także kalibrację.

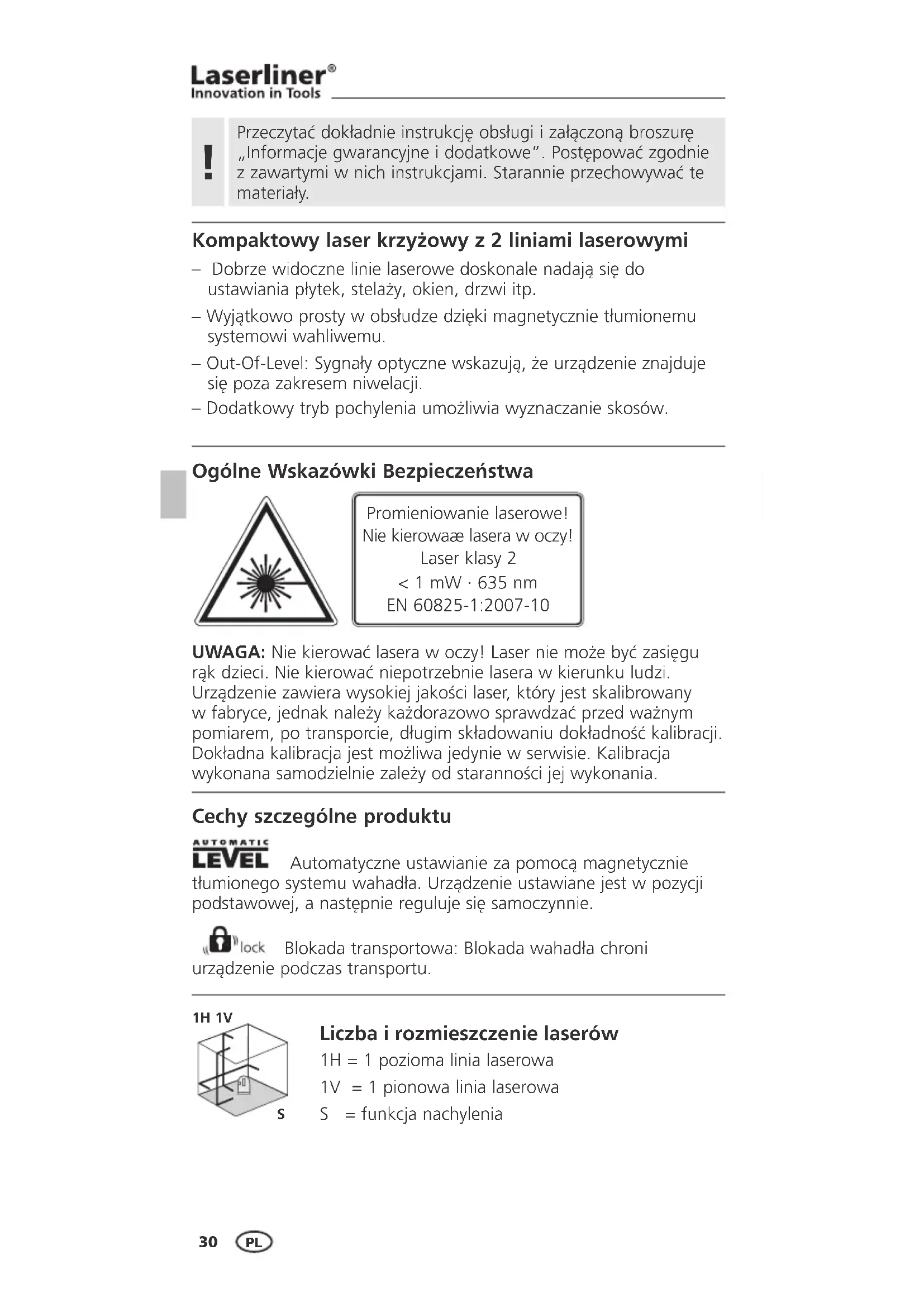

INSTRUKCJA OBSŁUGI SuperCross-Laser Compact Laserliner

Przeczytać dokładnie instrukcję obsługi i załączoną broszurę „Informacje gwarancyjne i dodatkowe”. Postępować zgodnie z zawartymi w nich instrukcjami. Starannie przechowywać te materiały.

Kompaktowy laser krzyżowy z 2 liniami laserowymi

• Dobrze widoczne linie laserowe doskonale nadają się do ustawiania płytek, stelaży, okien, drzwi itp.
  – Wyjątkowo prosty w obsłudze dzięki magnetycznie tłumionemu systemowi wahliwemu.
• Out-Of-Level: Sygnały optyczne wskazują, że urządzenie znajduje się poza zakresem niwelacji.
  – Dodatkowy tryb pochylenia umożliwia wyznaczanie skosów.

Ogólne Wskazówki Bezpieczeństwa

Promieniowanie laserowe!

Nie kierowae lasera w oczy!

Laser klasy 2

< 1 mW · 635 nm

EN 60825-1:2007-10

UWAGA: Nie kierować lasera w oczy! Laser nie może być zasięgu rąk dzieci. Nie kierować niepotrzebnie lasera w kierunku ludzi. Urządzenie zawiera wysokiej jakości laser, który jest skalibrowany w fabryce, jednak należy każdorazowo sprawdzać przed ważnym pomiarem, po transporcie, długim składowaniu dokładność kalibracji. Dokładna kalibracja jest możliwa jedynie w serwisie. Kalibracja wykonana samodzielnie zależy od staranności jej wykonania.

Cechy szczególne produktu

LEVEL Automatyczne ustawianie za pomocą magnetycznie tłumionego systemu wahadła. Urządzenie ustawiane jest w pozycji podstawowej, a następnie reguluje się samoczynnie.

Blokada transportowa: Blokada wahadła chroni urządzenie podczas transportu.

1H 1V

Liczba i rozmieszczenie laserów

1H = 1 pozioma linia laserowa

1V = 1 pionowa linia laserowa

S = funkcja nachylenia

SuperCross-Laser Compact

1 Wyłącznik
2 Okienko promieni lasera
3 Zabezpieczenie do transportu
4 Składane nogi
5 Komora baterii

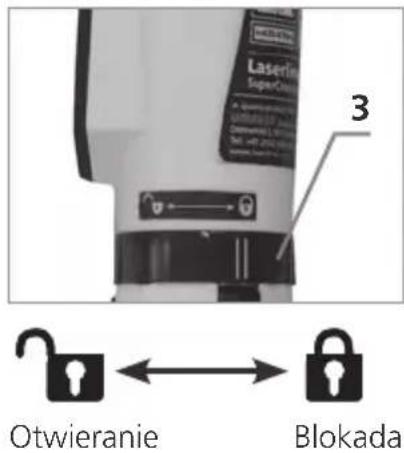

Zabezpieczenie do transportu

!

Na czas transportu lub gdy urządzenie nie jest używane, złożyć nogi (4), wyłączyć lasery (przycisk 1) i włączyć zabezpieczenie transportowe (3). Następnie włożyć urządzenie do torby, aby zabezpieczyć je przed uszkodzeniem.

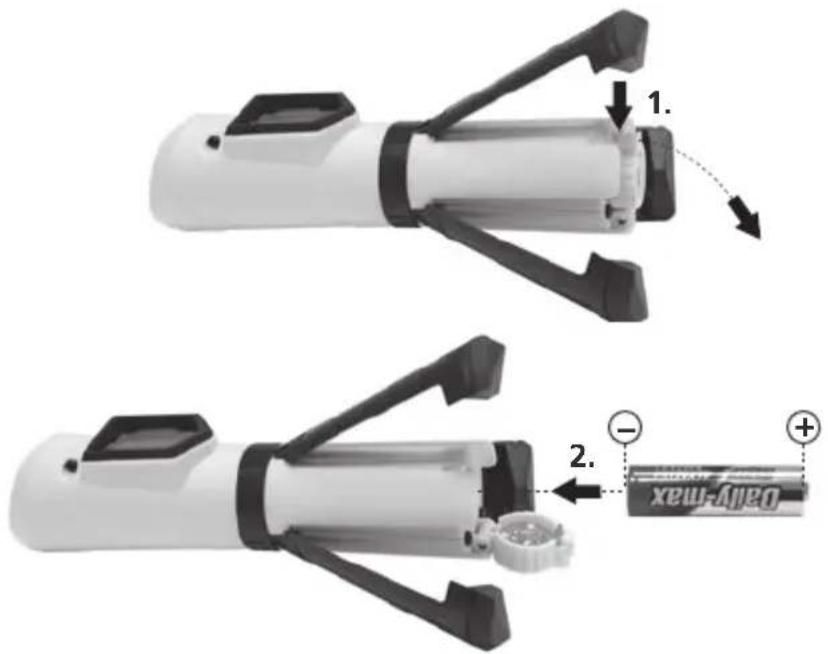

1 Wkładanie baterii

Otworzyć komorę baterii (5) i włożyć baterię.

2 Niwelowanie poziome i pionowe

Otworzyć zabezpieczenie transportowe i włączyć lasery (przycisk 1). Pojawia się krzyż laserowy. Teraz można przeprowadzić niwelację poziomą i pionową za pomocą linii laserowych.

Do niwelacji poziomej i pionowej konieczne jest włączenie funkcji Out Of Level. W tym celu zwolnić zabezpieczenie transportowe. Funkcja Out Of Level sygnalizuje opuszczenie przez urządzenie automatycznego zakresu niwelacji 4°. W tym przypadku świeci wyłącznik, a lasery gasną. Należy wtedy ustawić urządzenie na bardziej płaskiej powierzchni.

3 Tryb pochylenia

Zablokować zabezpieczenie transportowe i włączyć lasery (przycisk 1). Można teraz wygenerować skośne płaszczyzny. WAŻNE: W tym trybie niemożliwe jest niwelowanie poziome lub pionowe, gdyż linie lasera nie są już ustawiane automatycznie.

4 Przepisy UE i usuwanie

Przyrząd spełnia wszystkie normy wymagane do wolnego obrotu towarów w UE.

Produkt ten jest urządzeniem elektrycznym i zgodnie z europejską dyrektywą dotyczącą złomu elektrycznego i elektronicznego należy je zbierać i usuwać oddzielnie.

Prosimy sprawdzać regularnie kalibrację, zwłaszcza po transporcie i składowaniu.

Dane Techniczne

Automatyczne poziomowanie (zakres)	± 4°
Dokładność	± 5 mm / 10 m
Zakres Pracy(zależny od warunków oświetlenia)	20 m
Długość fali lasera	635 nm
Klasa lasera /moc wyjściowa lasera liniowego	2 / < 1 mW
Pobór mocy / Czas pracy baterie	Bateria alkaliczna 1 x 1,5 V(typ AA, LR6) / 5 godz.
Temperatura pracy	0°C ... +50°C
Temperatura składowania	-10°C ... + 70°C
Wymiary (szer. x wys. x gł.)	35 x 153 x 36 mm
Masa (z baterią)	0,13 kg

Zmiany zastrzeżone 02.2010. Dalsze wskazówki dotyczące bezpieczeństwa i informacje dodatkowe patrz: www.laserliner.com/info

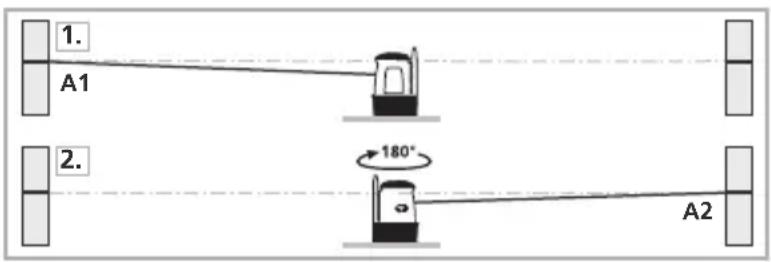

5 Kontrola Kalibracji - przygotowanie

Można w każdej chwili sprawdzić kalibrację. Stawiamy niwelator w środku pomiędzy dwiema łatami (ścianami), które są oddalone o co najmniej 5m. Włączyć urządzenie, zwalniając w tym celu zabezpieczenie do transportu (krzyż laserowy włączony). Patrz rozdział „Niwelacja pozioma i pionowa”.

1. Zaznaczamy punkt A1 na ścianie.
2. Obracamy niwelator o 180° i zaznaczamy punkt A2.

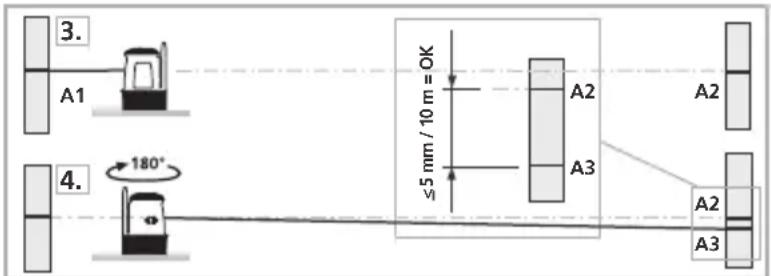

6 Kontrola Kalibracji

1. Ustaw najbliżej jak to możliwe ściany na wysokości punktu zaznaczonego A1.
2. Obróć niwelator o 180° i zaznacz punkt A3. Różnica pomiędzy A2 i A3 jest tolerancją.

Jeżeli A2 i A3 są oddalone od siebie o więcej niż 5 mm na 10 m, niezbędne jest justowanie. Skontaktuj się z lokalnym handlowcem lub serwisem Umarex Laserliner.

Sprawdzanie linii pionowej: Instrument ustawić ok. 5m od jednej ze ścian. Na ścianie zawiesić pion o długości sznurka 2.5 m. Pion powinien być luźno zawieszony. Włączyć instrument i naprowadzić pionowy laser na sznurek pionu. Instrument spełnia wymagania tolerancji, jeżeli odchylenie linii lasera od sznurka jest mniejsze niż ± 1.5 mm.

Sprawdzanie linii poziomej:

Instrument ustawić ok. 5m od jednej ze ścian i włączyć. Zaznaczyć na ścianie punkt B. Odsunąć laser o ok. 2.5m w prawo i zaznaczyć punkt C. Sprawdzić,

czy punkty B i C leżą w poziomie (tolerancja ± 2mm). Pomiar powtórzyć przesuwając laser w lewo.
