MANUAL DE USUARIO SuperCross-Laser Compact Laserliner

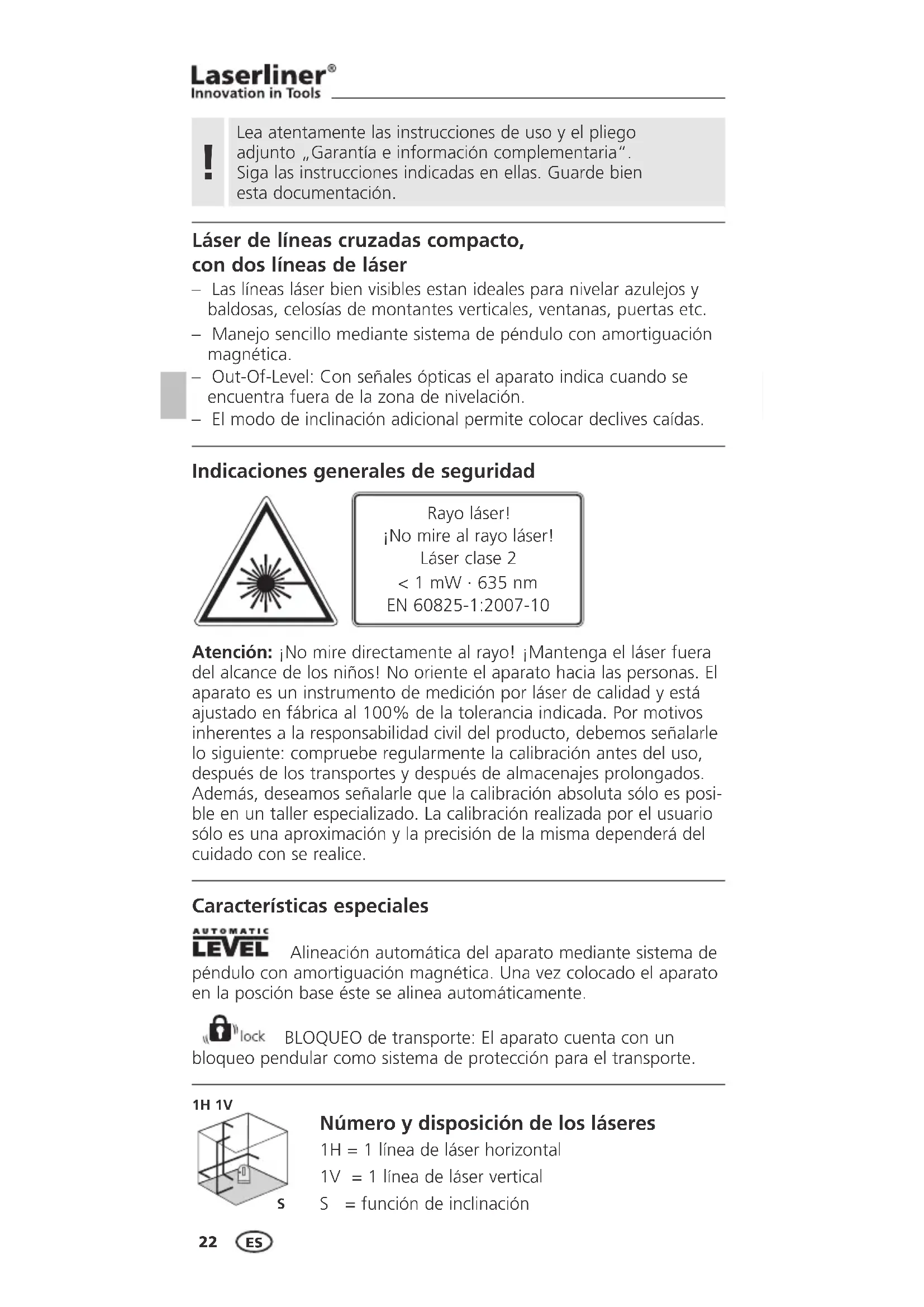

Lea atentamente las instrucciones de uso y el pliego adjunto „Garantía e información complementaria“. Siga las instrucciones indicadas en ellas. Guarde bien esta documentación.

Láser de líneas cruzadas compacto, con dos líneas de láser

• Las líneas láser bien visibles estan ideales para nivelar azulejos y baldosas, celosías de montantes verticales, ventanas, puertas etc.
• Manejo sencillo mediante sistema de péndulo con amortiguación magnética.
• Out-Of-Level: Con señales ópticas el aparato indica cuando se encuentra fuera de la zona de nivelación.
• El modo de inclinación adicional permite colocar declives caídas.

Indicaciones generales de seguridad

Rayo láser! ¡No mire al rayo láser! Láser clase 2 < 1 mW · 635 nm EN 60825-1:2007-10

Atención: ¡No mire directamente al rayo! ¡Mantenga el láser fuera del alcance de los niños! No oriente el aparato hacia las personas. El aparato es un instrumento de medición por láser de calidad y está ajustado en fábrica al 100% de la tolerancia indicada. Por motivos inherentes a la responsabilidad civil del producto, debemos señalarle lo siguiente: compruebe regularmente la calibración antes del uso, después de los transportes y después de almacenajes prolongados. Además, deseamos señalarle que la calibración absoluta sólo es posible en un taller especializado. La calibración realizada por el usuario sólo es una aproximación y la precisión de la misma dependerá del cuidado con se realice.

Características especiales

AUTOMATIC LEVEL

LEVEL Alineación automática del aparato mediante sistema de péndulo con amortiguación magnética. Una vez colocado el aparato en la posción base éste se alinea automáticamente.

BLOQUEO de transporte: El aparato cuenta con un bloqueo pendular como sistema de protección para el transporte.

1H 1V

Número y disposición de los láseres

1H = 1 línea de láser horizontal 1V = 1 línea de láser vertical S = función de inclinación

SuperCross-Laser Compact

1 2 3 4 5 SuperCross Laser Compact

1 Tecla ON/OFF
2 Ventana de salida láser
3 Seguro de transporte
4 Patas desplegables
5 Caja para pilas

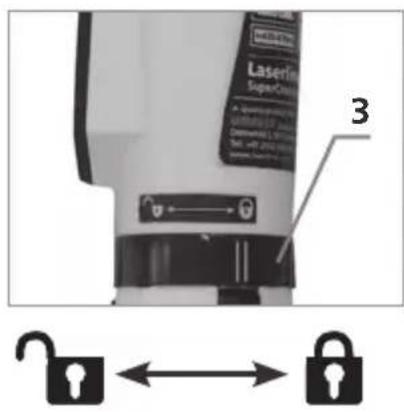

Seguro de transporte

LaserJet SuperChassis 3

Abrir Bloquear

!

Para el transporte o cuando el aparato no sea necesario: plegar las patas (4), apagar los láseres (tecla 1) y bloquear el seguro de transporte (3). Finalmente, colocar el aparato en la funda para protegerlo contra el deterioro.

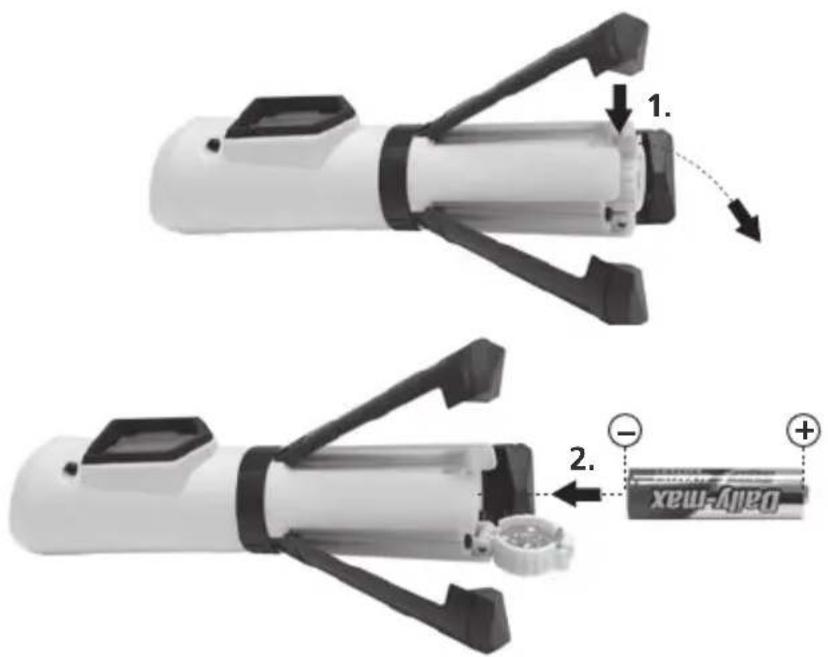

1 Instalación de la pila

Abrir el compartimento (5) y colocar las pilas.

1. 2. Daily-max

2 Nivelar horizontal y verticalmente

Abrir el seguro de transporte y encender los láseres (tecla 1). Aparece la cruz del láser. Ahora ya se puede realizar la nivelación horizontal o vertical con las líneas de láser.

!

Para la nivelación horizontal y vertical tiene que estar activada la función Out-Of-Level. Para ello abra el seguro de transporte. La función Out-Of-Level señala si el aparato se encuentra fuera del rango automático de nivelación de 4°. En ese caso se enciende la tecla de ON/OFF y los láseres se apagan. Coloque ahora el aparato en una superficie plana.

B Modo de inclinación

Bloquear el seguro de transporte y encender los láseres (tecla 1). Ahora pueden colocarse planos inclinados. IMPORTANTE: En este modo no se puede nivelar horizontal o verticalmente, ya que las líneas láser no se orientan más automáticamente.

4 Disposiciones europeas y eliminación

El aparato cumple todas las normas requeridas para el libre tráfico de mercancías en la UE.

Se trata de un aparato eléctrico, por lo que debe ser recogido y eliminado por separado conforme a la directiva europea relativa a los aparatos eléctricos y electrónicos usados.

!

Compruebe regularmente la calibración antes del uso, después de transportes y de almacenajes prolongados.

Datos técnicos

Margen de auto-nivelado	± 4°
Precisión	± 5 mm / 10 m
Alcance (depende de la claridad del cuarto)	20 m
Longitud de onda del láser	635 nm
Clase láser / Potencia de salida del láser	2 / < 1 mW
Alimentación /Autonomía de trabajo	1 pila alcalina de 1,5V (tipo AA, LR6) / 5 horas
Temperatura de trabajo	0°C ... +50°C
Temperatura de almacenaje	-10°C ... +70°C
Dimensiones (An x Al x F)	35 x 153 x 36 mm
Peso (pila incluida)	0,13 kg

Sujeto a modificaciones técnicas 02.2010. Más información detallada y de seguridad en: www.laserliner.com/info

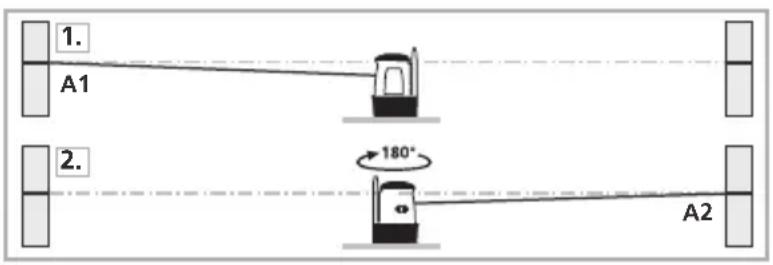

5 Preparativos para la comprobación de la calibración

Usted mismo puede comprobar la calibración del láser. Coloque el aparato en el medio entre 2 paredes, separadas como mínimo 5 m. Encienda el aparato, suelte para ello el seguro de transporte (cruz de láser activado). Véase al respecto el capítulo „Nivelación horizontal y vertical“.

1. Marque el punto A1 en la pared.
2. Gire el aparato 180° y marque el punto A2. Ahora tiene una referencia horizontal entre A1 y A2.

1. A1 2. 180° A2

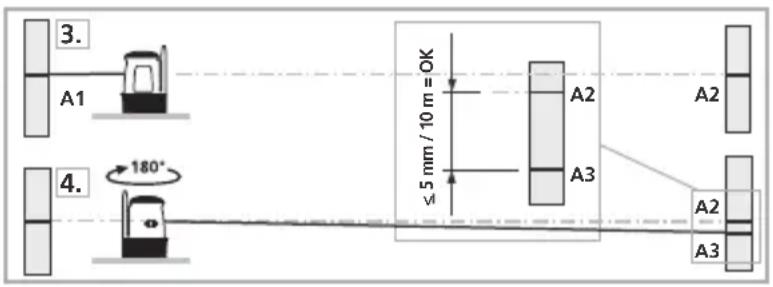

6 Comprobar la calibración

1. Ponga el aparato lo más cerca posible de la pared, a la altura del punto A1 marcado.
2. Gire el aparato 180° y marque el punto A3. La diferencia entre A2 y A3 es la tolerancia.

Si A2 y A3 se encuentran a más de 5 mm / 10 m entre sí, será necesaria un ajuste. Póngase en contacto con su distribuidor especializado o diríjase al Servicio Técnico de UMAREX-LASERLINER.

Control de la línea vertical: Coloque el aparato a unos 5 m de una pared. Fije una plomada con una cuerda de 2,5 m en la pared, la plomada debe poderse mover libremente. Conecte el aparato y oriente el láser vertical según la cuerda de plomada. La precisión se encuentra dentro de la tolerancia si la desviación entre la línea de láser y la cuerda de plomada no supera los ± 1,5 mm.

Control de la línea horizontal:

Coloque el aparato a unos 5 m de una pared y conecte la cruz del láser. Marque el punto B en la pared. Gire la cruz de láser unos 2,5 m hacia la derecha.

≤2 mm = OK B 2,5 m C

Verifique si la línea horizontal del punto C se encuentra ± 2 mm en la misma altura que el punto B. Repita el proceso, pero ahora girando la cruz de láser hacia la izquierda.

!

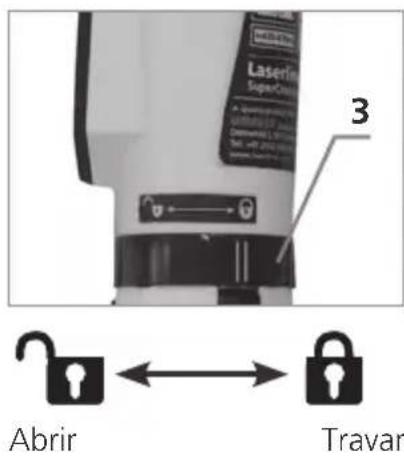

Bloqueador de transporte

Laserin SuperCran 3 Abrir Travar

!
