KÄYTTÖOHJE SuperCross-Laser Compact Laserliner

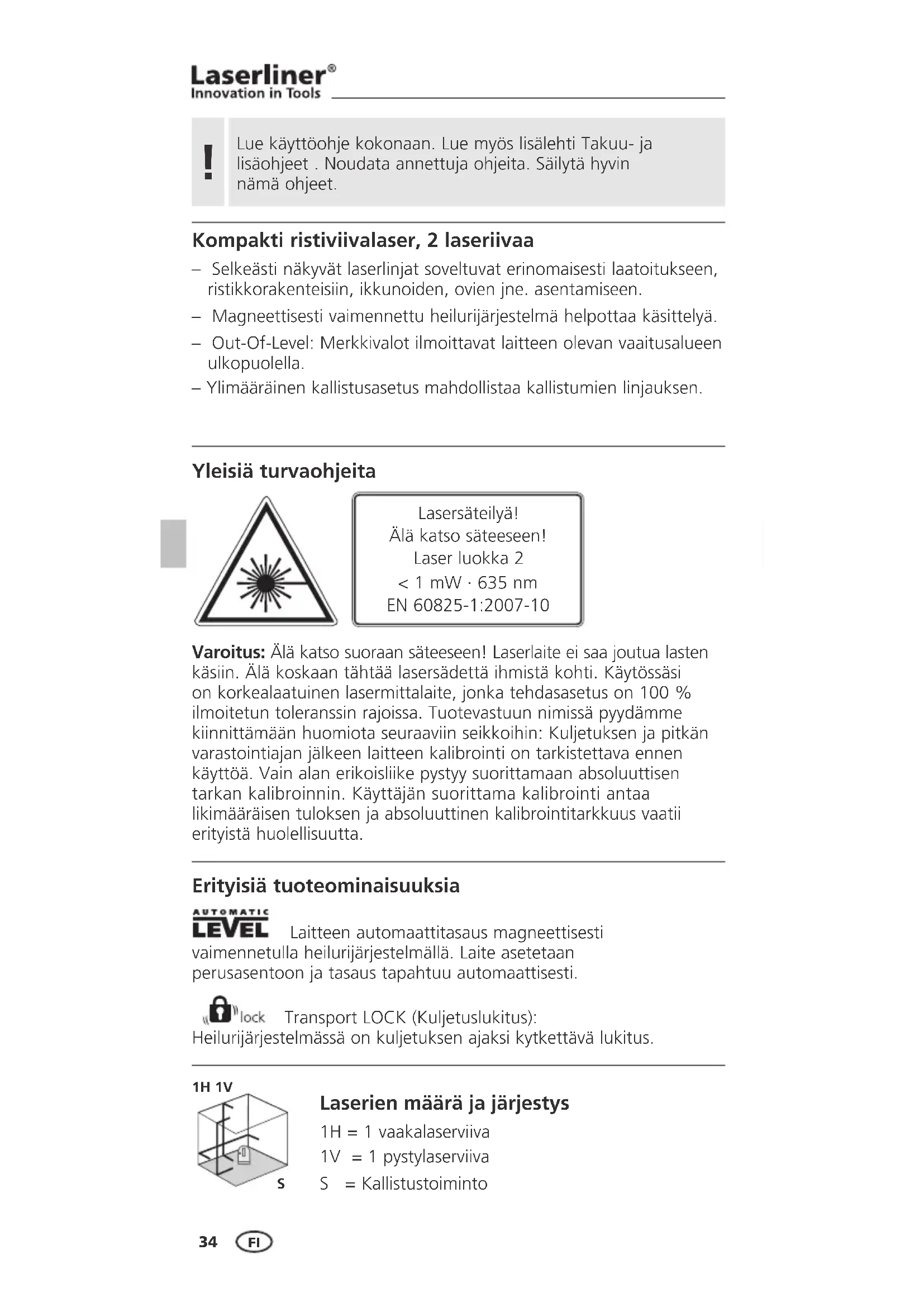

Lue käyttöohje kokonaan. Lue myös lisälehti Takuu- ja lisäohjeet . Noudata annettuja ohjeita. Säilytä hyvin nämä ohjeet.

Kompakti ristiviivalaser, 2 laseriivaa

• Selkeästi näkyvät laserlinjat soveltuvat erinomaisesti laatoitukseen, ristikkorakenteisiin, ikkunoiden, ovien jne. asentamiseen.
• Magneettisesti vaimennettu heilurijärjestelmä helpottaa käsittelyä.
• Out-Of-Level: Merkkivalot ilmoittavat laitteen olevan vaaitusalueen ulkopuolella.
  – Ylimääräinen kallistusasetus mahdollistaa kallistumien linjauksen.

Yleisiä turvaohjeita

Lasersäteilyä! Älä katso säteeseen! Laser luokka 2 < 1 mW · 635 nm EN 60825-1:2007-10

Varoitus: Älä katso suoraan säteeseen! Laserlaite ei saa joutua lasten käsiin. Älä koskaan tähtää lasersädettä ihmistä kohti. Käytössäsi on korkealaatuinen lasermittalaite, jonka tehdasasetus on 100 % ilmoitetun toleranssin rajoissa. Tuotevastuun nimissä pyydämme kiinnittämään huomiota seuraaviin seikkoihin: Kuljetuksen ja pitkän varastointiajan jälkeen laitteen kalibrointi on tarkistettava ennen käyttöä. Vain alan erikoisliike pystyy suorittamaan absoluuttisen tarkan kalibroinnin. Käyttäjän suorittama kalibrointi antaa likimääräisen tuloksen ja absoluuttinen kalibrointitarkkuus vaatii erityistä huolellisuutta.

Erityisiä tuoteominaisuuksia

AUTOMATIC

LEVEL

Laitteen automaattitasaus magneettisesti

vaimennetulla heilurijärjestelmällä. Laite asetetaan perusasentoon ja tasaus tapahtuu automaattisesti.

lock

Transport LOCK (Kuljetuslukitus):

Heilurijärjestelmässä on kuljetuksen ajaksi kytkettävä lukitus.

1H 1V

Laserien määrä ja järjestys

1H = 1 vaakalaserviiva

1V = 1 pystylaserviiva

S = Kallistustoiminto

SuperCross-Laser Compact

1 2 3 4 5 SuperCross Laser Compact

1 ON/OFF-näppäin
2 Lasersäteen ulostuloikkuna
3 Kuljetuslukitus
4 Kokoontaitettavat jalat
5 Paristolokero

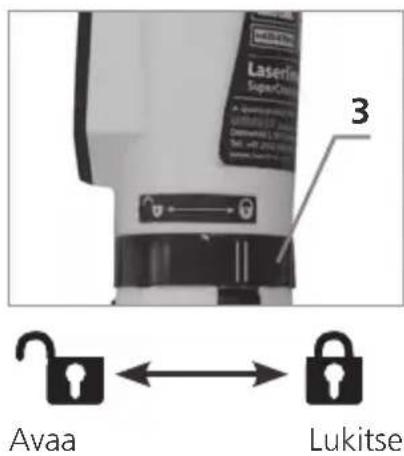

Kuljetuslukitus

Laserin SuperCrite 3 Avaa Lukitse

!

Taita jalat (4) kokoon, kytke laser pois päältä (näppäin 1) ja lukitse kuljetuslukitus (3) kuljetuksen ajaksi ja kun et käytä tätä laitetta. Laita sen jälkeen laite kuljetuspussiin, jotta se ei vahingoitu.

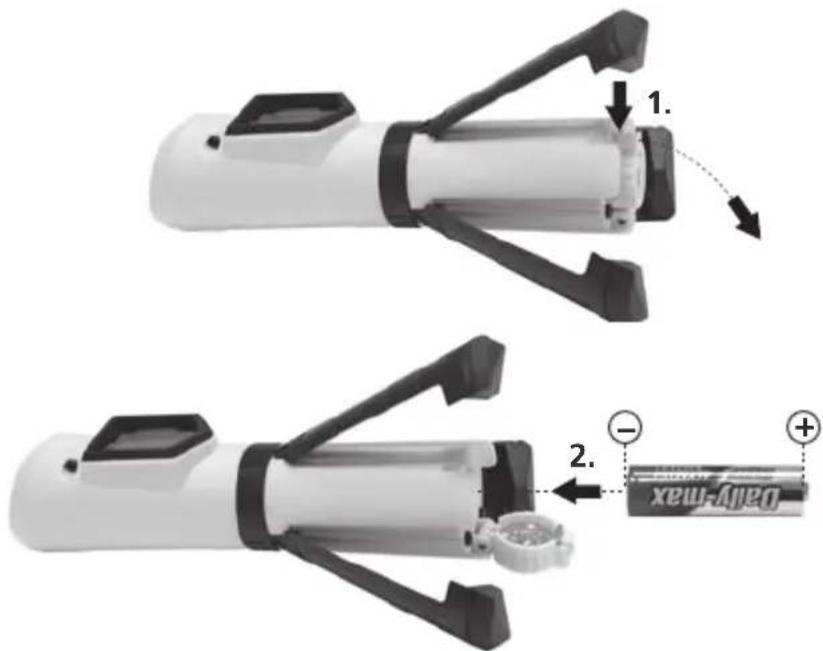

1 Pariston asettaminen laitteeseen

Avaa paristolokero (5) ja aseta paristo sisään.

2 Vaaka- ja pystylinjaus

Avaa kuljetuslukitus ja kytke laseriin virta päälle (näppäin 1).

Laserristi näkyy. Nyt voit laserviivoilla tasata vaaka- ja pystysuuntaan.

Vaaka- ja pystysuuntaan tasaamista varten on aktivoitava Out-Of-Level-toiminto. Sitä varten avaa kuljetuslukitus. Out-Of-Level-toiminto ilmoittaa, jos laite on automaattisen tasausalueen (4°) ulkopuolella. Tällöin ON/OFF-näppäimen valo syttyy ja laser sammuu. Siinä tapauksessa aseta laite tasaisemmalle alustalle.

B Kallistusasetus

Lukitse kuljetuslukitus ja kytke laseriin virta päälle (näppäin 1). Nyt voidaan mitata kaltevia pintoja. TÄRKEÄÄ: Tässä tilassa ei voida linjata vaaka- tai pystysuorassa, sillä laserlinjat eivät enää tasaudu automaattisesti.

4 EY-määräykset ja hävittäminen

Laite täyttää kaikki EY:n sisällä tapahtuvaa vapaata tavaravaihtoa koskevat standardit.

Tämä tuote on sähkölaite. Se on kierrätettävä tai hävitettävä vanhoja sähkö- ja elektroniikkalaitteita koskevan EY-direktiivin mukaan.

Tarkista laitteen kalibrointi aina kuljetuksen ja pitkän varastoinnin jälkeen.

Tekniset tiedot

Automaattitasausalue	± 4°
Tarkkuus	± 5 mm / 10 m
Työalue (valo-olosuhteista riippuen)	20 m
Laserin aallonpituus	635 nm
Laser luokka / laserviivan lähtöteho	2 / < 1 mW
Virransyöttö / Paristojen käyttöikä	1 x 1,5V alkaliparisto(Tyyppi AA, LR6) / 5 h.
Käyttölämpötila	0°C ... +50°C
Varaston lämpötila	-10°C ... + 70°C
Mitat (L x K x S)	35 x 153 x 36 mm
Paino (sis. paristot)	0,13 kg

Tekniset muutokset mahdollisia 02.2010.

Lisätietoja, turvallisuus- yms. ohjeita: www.laserliner.com/info

5 Kalibrointitarkistuksen valmistelutoimet

Laserin kalibrointi on tarkistettavissa. Aseta laite kahden vähintään 5 metrin etäisyydellä olevan seinän väliin keskikohdalle. Käynnistä laite, avaa kuljetusvarmistus (Laserristi päällä). Ks. Kappale „Vaaka- ja pystyvaaitus“

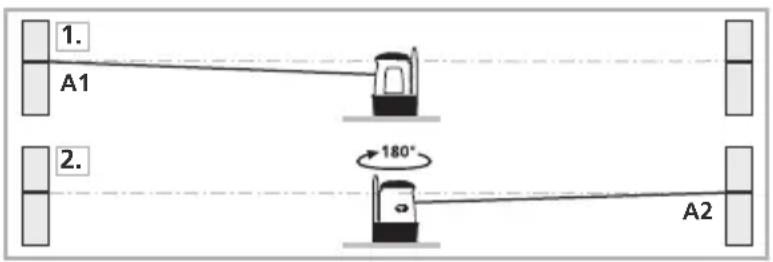

1. Merkitse piste A1 seinään.
2. Käännä laite 180° ja merkitse piste A2. Pisteiden A1 ja A2 välille muodostuu vaakasuuntainen referenssilinja. Kalibroinnin tarkistus.

1. A1 2. 180° A2

6 Kalibroinnin tarkistus

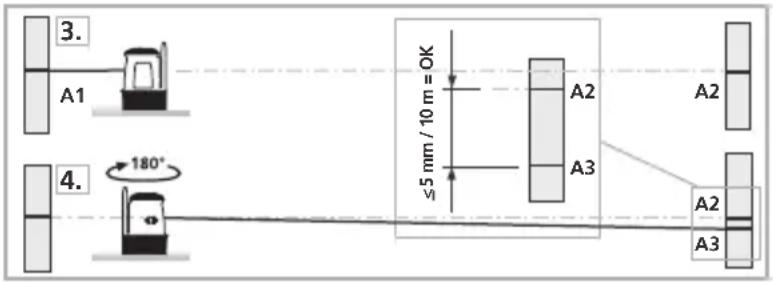

1. Aseta laite merkityn pisteen A1 korkeudella mahdollisimman lähelle seinää, suuntaa laite.
2. Käännä laitetta 180° ja merkitse piste A3. Pisteiden A2 ja A3 välinen erotus toleranssi.

3. A1 4. 180° ≤5 mm / 10 m = OK A2 A3 A2 A3

Jos A2 ja A3 ovat toisistaan etäämmällä kuin 5 mm / 10 m, on säätö tarpeen. Ota yhteys paikalliseen laitetoimittajaan tai UMAREXLASERLINER huolto-osastoon.

Pystyviivan tarkistus: Aseta laite n. 5 m:n etäisyydelle seinästä. Kiinnitä mittaluoti seinään 2,5 m:n pituisella langalla siten, että luoti pääsee vapaasti heilumaan. Käynnistä laite ja suuntaa pystysäde luotilangan kanssa. Tarkkuus on toleranssin rajoissa, kun laserviivan ja luotilangan välinen poikkeama on enintään ± 1,5 mm.

Vaakaviivan tarkistus:

Aseta laite n. 5 m:n etäisyydelle seinästä ja kytke laserristi. Merkitse piste B seinään. Käännä laserristiä n. 2,5 m oikealle ja merkitse piste C. Tarkista onko pisteestä C lähtevä vaakaviiva ± 2 mm:n tarkkuudella

samalla korkeudella pisteen B kanssa. Toista toiminto laitetta uudelleen vasemmalle kääntämällä.

≤ 2 mm = OK B 2,5 m C

!
