Tuotetyyppi	Monikäyttöinen kaapelitestaus- ja paikannuslaite
Merkki	Laserliner
Malli	MultiCableChecker
Luokka	Mittalaitteet
Mitat (P x K x S)	Lähetin: 49 x 127 x 34 mm; Vastaanotin: 39 x 187 x 30 mm
Paino (paristo mukaan lukien)	Lähetin: 130 g; Vastaanotin: 135 g
Virtalähde	1 9 V:n paristo (IEC LR6, alkali) per yksikkö
Päätoiminnot	Kaapelien paikannus, jatkuvuustesti, LAN-kaapeloinnin tarkistus (RJ45), puhelin- ja koaksiaalikaapelien testaus, johtimien tunnistus, LED-taskulamppu, äänimerkki
Mukana tulevat liittimet ja adapterit	RJ11, RJ45, BNC, TV-Koax (uros ja naaras), F-adapteri (uros ja naaras), testiliittimet pihtien kanssa
Kantama SCAN-tilassa	Mittaussyvyys 0–5 cm
Testin maksimipituus (jatkuvuus)	3 km
Käyttölämpötila	0 °C – 40 °C
Käyttökosteus	80 % RH max, ei kondensaatiota
Suurin käyttökorkeus	2000 m
Huolto ja puhdistus	Puhdista kevyesti kostutetulla liinalla; älä käytä liuottimia tai hankaavia aineita; poista paristot ennen pitkäaikaista säilytystä; säilytä kuivassa ja puhtaassa paikassa
Turvallisuus	Älä mittaa jännitteen alaisena; varmista jännitteettömyys ennen käyttöä; pura kondensaattorit; käytä vain alkuperäisiä adaptereita; älä avaa paristolokeroa piirin ollessa kytkettynä; pidä poissa lasten ulottuvilta
Varaosat ja korjattavuus	Mukana tulevat tarvikkeet (adapterit, kaapelit, kuulokkeet); erityisiä varaosia ei ole mainittu; ota yhteyttä Laserlinerin huoltopalveluun
Yleistä tietoa	Täyttää EMC-direktiivin 2014/30/EU ja WEEE-direktiivin vaatimukset; takuukortti ja lisähuomautukset saatavilla osoitteessa http://laserliner.com/info?an=mucache
Laserluokka (LED-taskulamppu)	Riskiryhmä RG 0 (turvallinen silmälle ja iholle)

Usein kysytyt kysymykset - MultiCableChecker Laserliner

Kuinka käytän testauslaitetta LAN-kaapelin tarkistamiseen?

Kytke LAN-kaapeli (RJ45) lähettimeen ja vastaanottimeen. Paina lähettimessä MODE-painiketta, kunnes 'TEST LAN' -merkkivalo syttyy. Vertaa diodien 1–8 valosarjoja: jos ne ovat samanlaiset, kaapeli on oikein. Jos eroja on, johtimet ovat vaihtuneet tai kaapeli on vaurioitunut.

Mitä teen, jos TEST LAN -tilan merkkivalo ei syty jatkuvuustestauksen aikana?

Merkkivalo ilmaisee testipiirin olevan suljettu. Jos se ei syty, piiri on katkennut: tarkista liitännät, kaapelin kunto (katkeama) tai että lähetin on oikeassa TEST LAN -tilassa, jossa MODE-painiketta pidetään painettuna, kunnes tilan merkkivalo palaa jatkuvasti.

Kuinka paikannan seinään piilotetun kaapelin?

Katkaise jännite piiristä. Kytke kaapeli lähettimeen SCAN-tilassa (MODE-painike, kunnes 'SCAN'). Käytä vastaanotinta pitämällä testipainiketta painettuna ja liikuttamalla mittauskärkeä seinän lähellä. Äänenvoimakkuus ja tilan merkkivalo kasvavat kaapelin lähellä. Paremman tarkkuuden saavuttamiseksi vähennä äänenvoimakkuutta säätimellä (18).

Minkä tyyppisiä kaapeleita voin testata tällä MultiCableCheckerilla?

Laite mahdollistaa puhelinkaapeleiden (RJ11), verkkokaapeleiden (RJ45), koaksiaalikaapeleiden (BNC, TV-Koax, F-adapteri) ja minkä tahansa yksittäisen johtimen testaamisen mukana toimitettujen testiliittimien avulla.

Voinko testata jännitteisiä kaapeleita?

Ei, se on ehdottomasti kielletty. Laite ei ole suunniteltu jännitteenalaiseen mittaukseen. Vaarana on hengenvaarallinen sähköisku ja laitteen vaurioituminen. Varmista aina, että piiri on jännitteetön ennen lähettimen kytkemistä.

Kuinka vaihdan lähettimen tai vastaanottimen pariston?

Avaa paristolokero laitteen takana. Aseta 9 V:n paristo (IEC LR6, alkali) napaisuuden mukaisesti. Sulje kansi. Lähettimessä laite käynnistyy automaattisesti, kun paristo on paikallaan; sammuta painamalla ON/OFF-painiketta 4 kertaa.

Miksi äänimerkki on heikko, vaikka äänenvoimakkuus on maksimissaan?

Tämä voi tarkoittaa, että paristot ovat heikkoja (vaihda ne) tai että kaapeli on huonosti kytketty. Tarkista myös, että vastaanotin on hyvässä kosketuksessa kaapeliin. Jos ongelma jatkuu, käytä mukana tulevia kuulokkeita paremman kuuntelun saavuttamiseksi.

Voinko käyttää kuulokkeita vastaanottimen kanssa?

Kyllä, vastaanottimessa on kuulokeliitäntä (17). Ennen kuulokkeiden kytkemistä säädä äänenvoimakkuus minimiin kuulovaurioiden välttämiseksi. Lisää sitä asteittain halutulle tasolle.

Mitä vastaanottimen diodit tarkoittavat LAN-testin aikana?

Diodit 1–8 vastaavat RJ45-kaapelin johtimia. Jos lähettimen ja vastaanottimen valosarjat ovat samat, kaapelointi on oikein. Jos jokin diodi on sammunut, johdin on poikki. Jos useat diodit vilkkuvat epäsäännöllisesti, kaapelissa on katkos.

Kuinka huollan laitetta sen käyttöiän pidentämiseksi?

Puhdista komponentit kevyesti kostutetulla liinalla ilman liuottimia. Poista paristot, jos laitetta ei käytetä pitkään aikaan. Säilytä sitä kuivassa ja puhtaassa paikassa, suojassa äärimmäisiltä lämpötiloilta ja kosteudelta.

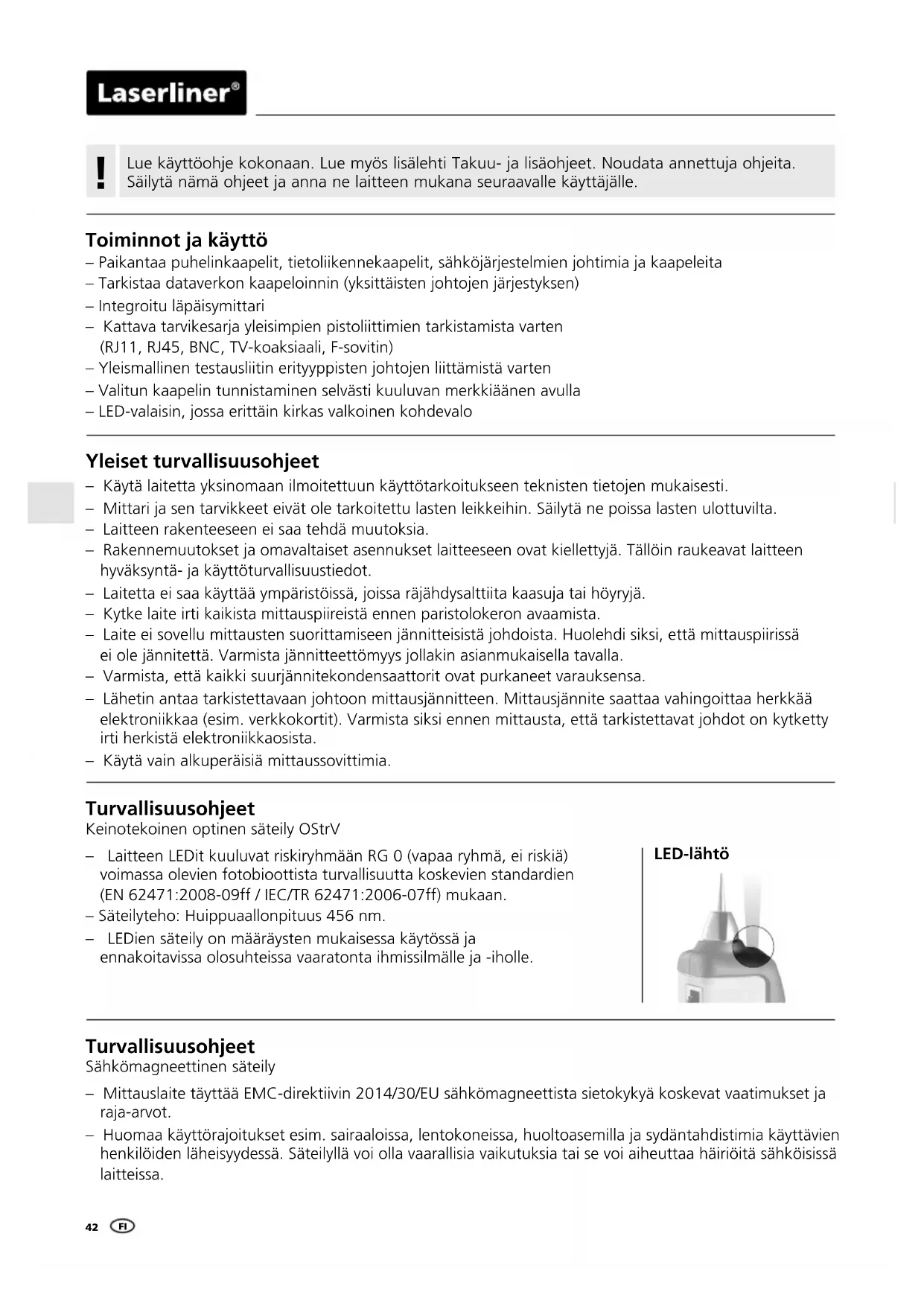

KÄYTTÖOHJE MultiCableChecker Laserliner

! Lue käyttöohje kokonaan. Lue myös lisälehti Takuu- ja lisäohjeet. Noudata annettuja ohjeita. Säilytä nämä ohjeet ja anna ne laitteen mukana seuraavalle käyttäjälle.

Toiminnot ja käyttö

– Paikantaa puhelinkaapelit, tietoliikennekaapelit, sähköjärjestelmien johtimia ja kaapeleita
– Tarkistaa dataverkon kaapeloinnin (yksittäisten johtojen järjestyksen)
- Integroitu läpäisymittari
- Kattava tarvikesarja yleisimpien pistoliittimien tarkistamista varten (RJ11, RJ45, BNC, TV-koaksiaali, F-sovitin)
– Yleismallinen testausliitin erityyppisten johtojen liittämistä varten
- Valitun kaapelin tunnistaminen selvästi kuuluvan merkkiäänen avulla
– LED-valaisin, jossa erittäin kirkas valkoinen kohdevalo

Yleiset turvallisuusohjeet

• Käytä laitetta yksinomaan ilmoitettuun käyttötarkoitukseen teknisten tietojen mukaisesti.
• Mittari ja sen tarvikkeet eivät ole tarkoitettu lasten leikkeihin. Säilytä ne poissa lasten ulottuvilta.
• Laitteen rakenteeseen ei saa tehdä muutoksia.
• Rakennemuutokset ja omavaltaiset asennukset laitteeseen ovat kiellettyjä. Tällöin raukeavat laitteen hyväksyntä- ja käyttöturvallisuustiedot.
• Laitetta ei saa käyttää ympäristöissä, joissa räjähdysalttiita kaasuja tai höyryjä.
• Kytke laite irti kaikista mittauspiireistä ennen paristolokeron avaamista.
• Laite ei sovellu mittausten suorittamiseen jännitteisistä johdoista. Huolehdi siksi, että mittauspiirissä ei ole jännitettä. Varmista jännitteettömyys jollakin asianmukaisella tavalla.
• Varmista, että kaikki suurjännitekondensaattorit ovat purkaneet varauksensa.
• Lähetin antaa tarkistettavaan johtoon mittausjännitteen. Mittausjännite saattaa vahingoittaa herkkää elektroniikkaa (esim. verkkokortit). Varmista siksi ennen mittausta, että tarkistettavat johdot on kytketty irti herkistä elektroniikkaosista.
• Käytä vain alkuperäisiä mittaussovittimia.

Turvallisuusohjeet

Keinotekoinen optinen säteily OStrV

• Laitteen LEDit kuuluvat riskiryhmään RG 0 (vapaa ryhmä, ei riskiä) voimassa olevien fotobioottista turvallisuutta koskevien standardien (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) mukaan.
  – Säteilyteho: Huippuaallonpituus 456 nm.
• LEDien säteily on määräysten mukaisessa käytössä ja ennakoitavissa olosuhteissa vaaratonta ihmissilmälle ja -iholle.

LED-lähtö

Sähkömagneettinen säteily

• Mittauslaite täyttää EMC-direktiivin 2014/30/EU sähkömagneettista sietokykyä koskevat vaatimukset ja raja-arvot.
• Huomaa käyttörajoitukset esim. sairaaloissa, lentokoneissa, huoltoasemilla ja sydäntahdistimia käyttävien henkilöiden läheisyydessä. Säteilyllä voi olla vaarallisia vaikutuksia tai se voi aiheuttaa häiriöitä sähköisissä laitteissa.

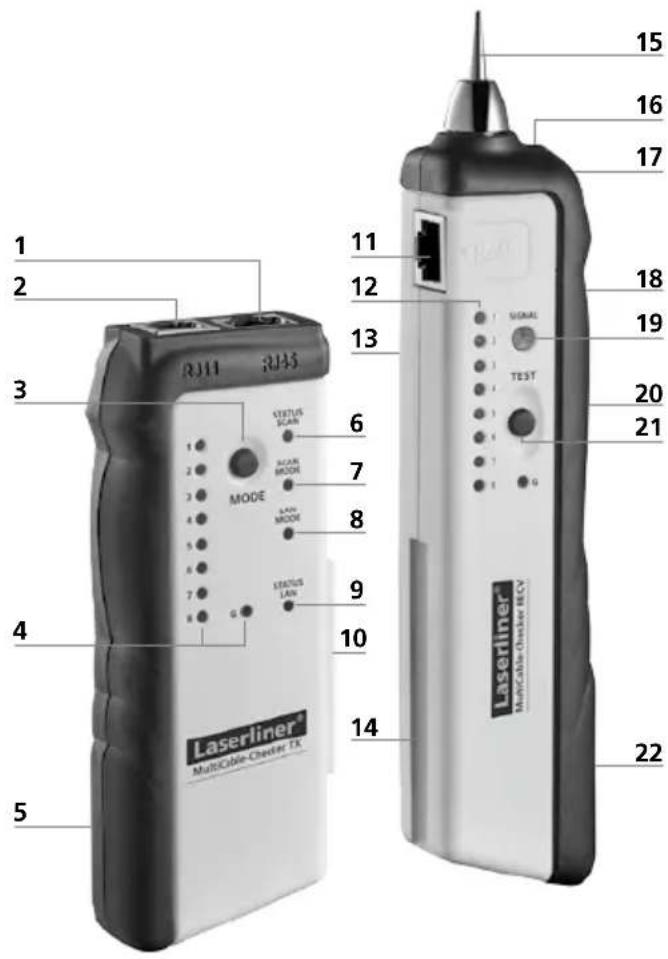

Lähetin TX Vastaanotin RECV

1 2 3 4 5 RJ11 RJ45 MODE STATUS SCAN ACAR MODE LAM MODE STATUS LAN 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 Laserliner® MultiCable-Chemter TX

Lähetin TX

1 RJ45-liitin
2 RJ11-liitin
3 ON/OFF-painike / MODE-painike (vaihto SCAN / LAN-TEST)
4 Kaapelin sekvenssien näyttö
5 Paristokotelo (takasivulla)
6 SCAN-tilanäyttö
7 SCAN-toimintatilan näyttö
8 LAN-TEST-toimintatilan näyttö
9 LAN-TEST-tilanäyttö
10 Kytkentä vastaanottimeen RECV

Vastaanotin RECV

11 RJ45-liitin
12 RJ45 -kaapelin sekvenssien näyttö
13 Kaiutin (takasivulla)
14 Liitin lähettimeen TX
15 Mittauskärki
16 Valaisin
17 Kuulokeliitäntä
18 Vastaanotettavan signaalin äänenvoimakkuuden säädin
19 Vastaanottosignaalin tilanäyttö
20 Valaisimen ON/OFF-painike
21 Testitoiminnon painike
22 Paristokotelo (takasivulla)

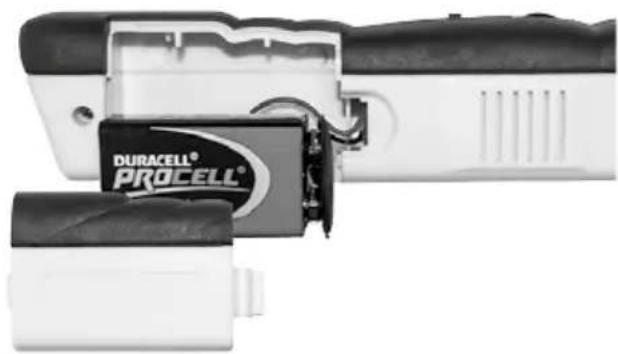

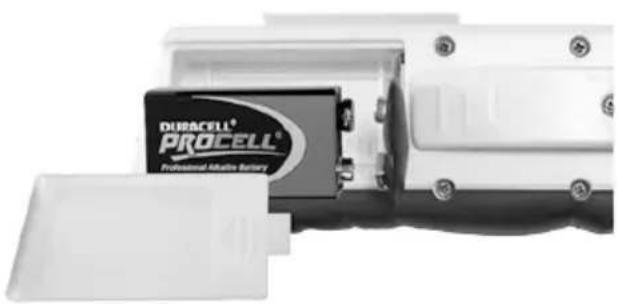

1 Pariston asettaminen laitteeseen

Avaa kotelon takasivulla sijaitseva paristolokero ja aseta sisään yksi 9V-paristo. Huomaa napaisuus.

Lähetin TX

Valitusta toimintatilasta riippuen SCAN-tilanäyttö tai LAN-TEST-toimintatilan näyttö vilkkuu hitaasti.

Signaalin kuuluvuus heikkenee, vaikka laitteen sijaintia ei ole muutettu eikä äänenvoimakkuuden säädintä (18) ole asetettu uudelleen.

Lähetin TX Vastaanotin RECV

ON: 1x

OFF: 4x

Laite on paristojen asettamisen jälkeen käyttövalmis. Laitteessa ei ole on/off-kytkintä. Laite on siis aina aktiivisena.

3 LAN-kaapeliasennusten tarkastaminen

Liitä LAN-kaapeli (RJ 45) lähettimeen ja vastaanottimeen. Kytke lähetin LAN-TEST-toimintatilaan. Paina MODE-painiketta (3), kunnes LAN-TEST-toimintatilan näyttö (8) syttyy ja LAN-TEST-tilanäyttö (9) vilkkuu. Vertaa nyt lähettimen ja vastaanottimen ledejä 1-8.

Kaapeli läpäisee:

– Lähettimen ja vastaanottimen näytöt ovat samat: 1=1, 2=2 jne.
- Lähettimen ja vastaanottimen näytöt eroavat, esim. 1=8, 2=7 jne: Kaapelin liittimet on asennettu ristiin.
– Jos lisäksi molempien laitteiden ledi G palaa, kaapeli on suojattu.

Kaapeli ei läpäise:

• Ledit 1-8 eivät pala: Kaapeli on viallinen, esim. johdin on poikki tai liitin ei saa kosketusta.
  – Useat ledit vilkkuvat yhtäaikaa epäsäännöllisesti (1-8): Kaapeli on oikosulussa.

Vihje 1: LAN-TEST-toimintatilan vilkkumisnopeutta voidaan vaihtaa painamalla painiketta (3). Jaksonopeus näytetään LAN-TEST-tilanäytön (9) hitaalla ja nopealla vilkkumisella.

Älä mittaa jännitteisiä ja signaalia johtavia johtimia äläkä mittaa sellaisten johtimien lähellä! Sähköiskun aiheuttama hengenvaara ja laitteiden rikkoutumisen vaara.

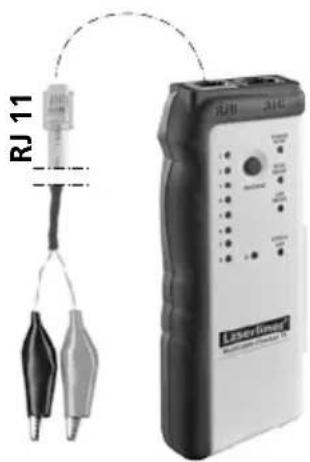

4 Johtavuustesti

RJ 11 RJ10 Laser Frequency RJ10 RJ11

Tässä käyttötavassa tarvitaan vain lähetin. Liitä RJ11-liitin lähettimeen, liitä mittauskaapelin liittimet mitattavaan kohteeseen ja kytke laite LAN-TEST-toimintatilaan. Paina MODE-painiketta (3), kunnes LAN-TEST-toimintatilan näyttö (8) syttyy ja LAN-TEST-tilanäyttö vilkkuu.

Pidä sitten MODE-painike (3) painettuna, kunnes LAN-TEST-tilanäyttö (9) palaa jatkuvasti. Mittauspiiri on suljettu, kun LAN-TEST-tilanäyttö (9) palaa. Jos LAN-TEST-tilanäyttö (9) ei pala, mittauspiiri on avoin. Katso myös vihje 1.

LAN-TEST-toimintatilan näyttö (8) palaa

LAN-TEST-toimintatilan näyttö (8) ei pala

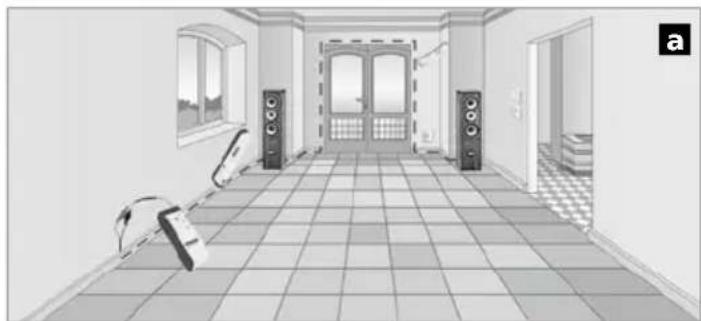

5 Kaapelin seuraaminen

!

• Kytke mittauspiiri jännitteettömäksi.
• Kaapelien eristeet yms. (metallikannet, -ristikot jne.) pienentävät vastaanottimen paikantamissyvyyttä.

Liitä RJ11-liitin lähetimeen, liitä mittauskaapelin liittimet haluamaasi johtoon ja kytke lähetin SCAN-toimintatilaan. Paina MODE-painiketta (3), kunnes SCAN-toimintatilan näyttö (7) syttyy ja SCAN-tilanäyttö (6) vilkkuu. Paikanna kaapeli vastaanottimella pitämällä toimintatilan TEST painike (21) alas painettuna, ks. kuva a. Voit etsiä maksimisyvyydestä, kun säädät vasta-anottimen signaalin voimakkaimmalle (18).

Vihje 2: Voit muuttaa signaalin tyyppiä käyttötarkoituksen mukaan. Pidä sitten MODE-painike (3) painettuna, kunnes SCAN-tilanäyttö (6) palaa jatkuvasti. Kun napautat MODE-painiketta (3), signaalityyppi palautetaan. SCAN-tilanäytön (6) vilkkuminen osoittaa moduloidun signaalin, jatkuva palaminen osoittaa jatkuvan signaalin.

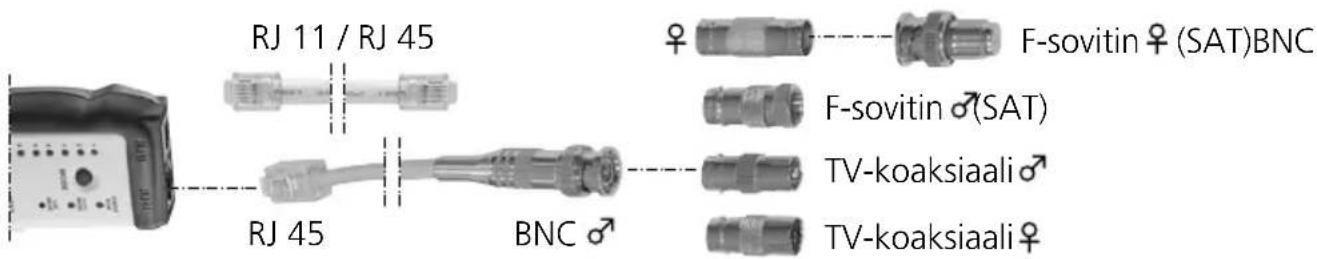

6 Data- ja puhelinverkon, multimediakaapeleiden ja yksittäisten johtimien etsiminen

Liitä sovittimen kaapeli tai paikannettava kaapeli lähetimeen ja kytke laite toimintatilaan SCAN. Kytke lähetin tarvittaessa data- tai puhelinpistorasiaan, ks. kuva b. Yhdistä johtoliittimiä käyttäessäsi punainen liitin etsittävään kaapeliin ja musta liitin maahan (maajohdin tai eriste). Paikanna kytkemäsi kaapeli vastaanottimella. Katso myös vihje 2.

RJ 11 / RJ 45 F-sovitin ♀ (SAT)BNC F-sovitin ♂(SAT) TV-koaksiaali ♂ TV-koaksiaali ♀ RJ 45 BNC

! Tulojohtimeen syötetty signaali voi siirtyä muihin johtimiin, kun nämä kulkevat pitkään yhdensuuntaisesti tulojohtimen kanssa.

Vihje 3: Voit paikantaa kaapelin tarkemmin, kun alennat vastaanotettavan signaalin äänenvoimakkuutta vaiheittain säätimellä (18). Kaapelin voi paikantaa äänenvoimakkuuden erojen avulla. Kaapelin näyttää toimintatilan näytön (19) kirkkain valo tai signaalin korkein ääni.

Vihje 4: Saat parhaan tuloksen, kun mittauskärjellä (15) on suora metallikosketus etsittävään johtoon. Tällöin kosketuksessa signaali hyppää kuuluvasti. Saat vahvemman signaalin myös kaapelin päistä (kuva c) tai suoraan yksittäistä johdinta koskettamalla (kuva d).

Vihje 5: Voit vähentää mahdollisia häiriöitä (huminaa yms.) maadoittamalla mitattavan kaapelin paluutai suojaeristysjohdon. Myös kädellä tai sormella tehty maadoitus voi olla jo aivan riittävä.

Vihje 6: Samansuuntaiset sähkökaapelit voivat tuottaa mitattavaan johtoon häiritsevää huminaa. Jos häiriön on liian voimakasta, mikäli mahdollista, kytke mittauksen ajaksi verkkovirta poikki pääkytkimestä.

Vihje 7: Erityisesti TV-pistorasioissa saattaa olla suodattimia, jotka vaikuttavat mittaukseen negatiivisesti. Siinä tapauksessa pura TV-pistorasia ja mittaa suoraan kaapelista.

7 Kuulokkeet

Oheisilla kuulokkeilla voit analysoida vastaanotettavaa signaalia tarkasti. TÄRKEÄÄ: Säädä ensin äänen-voimakkuuden säädin hiljaisimpaan asentoonsa, kytke vasta sitten kuulokkeet vastaanottimeen (17) ja aseta kuulokkeet korvillesi. Kuulokkeista kuuluva liian voimakas ääni saattaa aiheuttaa kuulovaurioita.

Ohjeet huoltoa ja hoitoa varten

Puhdista kaikki osat nihkeällä kankaalla. Älä käytä pesu- tai hankausaineita äläkä liuottimia. Ota paristo(t) pois laitteesta pitkän säilytyksen ajaksi. Säilytä laite puhtaassa ja kuivassa paikassa.

Tekniset tiedot (Oikeudet teknisiin muutoksiin pidätetään. 05.17)
Lähetin TX
Maksimi tulojännite 20V DC
Maksimi lähtövirran voimakkuus 10 mA
Maksimi signaalin jännite 8 Vss (huippu-huippu)
Maksimi testipituus 3 km
Virtalähde 1 x 9 V Block, IEC LR6, Alkali
Mitat (L x K x S) 49 x 127 x 34 mm
Paino (sis. paristot) 130 g
Vastaanotin RECV
Maksimi tulojännite 20V DC
Maksimi lähtövirran voimakkuus 30 mA
Mittausalue toimintatila SCAN 0 ... 5 cm	mittaussyvyys
Virtalähde 1 x 9 V Block, IEC LR6, Alkali
Mitat (L x K x S) 39 x 187 x 30 mm
Paino (sis. paristot) 135 g
Lähetin TX / Vastaanotin RECV
Käyttöympäristö	0 ... 40°C, Ilmankosteus maks. 80% RH, ei kondensoituva, Korkeus merenpinnasta maks. 2000 m
Varastointiolosuhteet -10°C ... 60°C, Ilmankosteus maks. 80% RH

EY-määräykset ja hävittäminen

Laite täyttää kaikki EY:n sisällä tapahtuvaa vapaata tavaravaihtoa koskevat standardit.

Tämä tuote on sähkölaite. Se on kierrätettävä tai hävitettävä vanhoja sähkö- ja elektroniikkalaitteita koskevan EY-direktiivin mukaan.

Lisätietoja, turvallisuus- yms. ohjeita:

http://laserliner.com/info?an=mucache

CE × × ×

!
