MultiCableChecker - Equipos de medición Laserliner - Manual de uso y guía de instrucciones gratis

Tipo de producto	Probador y localizador de cables multiusos
Marca	Laserliner
Modelo	MultiCableChecker
Categoría	Equipos de medición
Dimensiones (L x A x P)	Emisor: 49 x 127 x 34 mm; Receptor: 39 x 187 x 30 mm
Peso (pila incluida)	Emisor: 130 g; Receptor: 135 g
Alimentación	1 pila de 9 V (IEC LR6, alcalina) por unidad
Funciones principales	Localización de cables, prueba de continuidad, verificación de cableado LAN (RJ45), control de cables telefónicos y coaxiales, identificación de conductores, linterna LED, señal sonora
Conectores y adaptadores incluidos	RJ11, RJ45, BNC, TV-Koax (macho y hembra), adaptador F (macho y hembra), bornes de prueba con pinzas
Alcance en modo SCAN	Profundidad de medición de 0 a 5 cm
Longitud máxima de prueba (continuidad)	3 km
Temperatura de funcionamiento	0 °C a 40 °C
Humedad de funcionamiento	80 % HR máx., sin condensación
Altitud de trabajo máx.	2000 m
Mantenimiento y limpieza	Limpiar con un paño ligeramente húmedo; no utilizar disolventes ni productos abrasivos; retirar las pilas antes de almacenamiento prolongado; almacenar en un lugar seco y limpio
Seguridad	No medir bajo tensión; garantizar la ausencia de tensión antes del uso; descargar los condensadores; utilizar solo los adaptadores originales; no abrir el compartimento de las pilas en circuito; mantener fuera del alcance de los niños
Piezas de repuesto y reparabilidad	Accesorios incluidos (adaptadores, cables, auriculares); no se mencionan piezas de repuesto específicas; contactar al servicio postventa de Laserliner
Información general	Conforme a la directiva CEM 2014/30/UE y a la directiva DEEE; cuaderno de garantía y observaciones adicionales disponibles en http://laserliner.com/info?an=mucache
Clase láser (LED de linterna)	Grupo de riesgo RG 0 (inofensivo para el ojo y la piel)

Preguntas frecuentes - MultiCableChecker Laserliner

¿Cómo usar el probador para verificar un cable LAN?

Conecte el cable LAN (RJ45) al emisor y al receptor. En el emisor, presione la tecla MODE hasta que el indicador 'TEST LAN' se encienda. Compare las secuencias luminosas de los diodos 1 a 8: si son idénticas, el cable es correcto. En caso de diferencias, los conductores están transpuestos o el cable está dañado.

¿Qué hacer si el indicador de estado TEST LAN no se enciende durante la prueba de continuidad?

El indicador señala que el circuito de prueba está cerrado. Si no se enciende, el circuito está interrumpido: verifique las conexiones, el estado del cable (rotura) o que el emisor esté en modo TEST LAN con la tecla MODE presionada hasta que el indicador de estado permanezca encendido permanentemente.

¿Cómo localizar un cable oculto en una pared?

Ponga el circuito fuera de tensión. Conecte el cable al emisor en modo SCAN (tecla MODE hasta 'SCAN'). Use el receptor manteniendo presionada la tecla de prueba y pase la punta de medición cerca de la pared. El volumen y el indicador de estado aumentan cerca del cable. Para mayor precisión, reduzca el volumen con el regulador (18).

¿Qué tipos de cables puedo probar con este MultiCableChecker?

El aparato permite probar cables telefónicos (RJ11), cables de red (RJ45), cables coaxiales (BNC, TV-Koax, adaptador F) y cualquier conductor individual a través de las bornes de prueba incluidas.

¿Puedo probar cables bajo tensión?

No, está estrictamente prohibido. El instrumento no está diseñado para medir bajo tensión. Riesgo de descarga eléctrica mortal y daño al aparato. Asegúrese siempre de que el circuito esté sin tensión antes de conectar el emisor.

¿Cómo cambiar la pila del emisor o del receptor?

Abra el compartimento de pilas en la parte posterior del aparato. Inserte una pila de 9V (IEC LR6, alcalina) respetando la polaridad. Cierre la tapa. Para el emisor, el aparato se enciende automáticamente cuando la pila está colocada; para apagarlo, presione 4 veces la tecla ON/OFF.

¿Por qué la señal sonora es débil aunque el volumen esté al máximo?

Esto puede indicar que las pilas están débiles (reemplácelas) o que el cable está mal conectado. Verifique también que el receptor esté en buen contacto con el cable. Si el problema persiste, use los auriculares incluidos para una mejor audición.

¿Puedo usar auriculares con el receptor?

Sí, el receptor está equipado con una toma de auriculares (17). Antes de conectar los auriculares, ajuste el volumen al mínimo para evitar dañar su oído. Aumente gradualmente hasta el nivel deseado.

¿Qué significan los diodos en el receptor durante la prueba LAN?

Los diodos 1 a 8 corresponden a los conductores del cable RJ45. Si las secuencias luminosas del emisor y del receptor son idénticas, el cableado es correcto. Si un diodo está apagado, el conductor está cortado. Si varios diodos parpadean irregularmente, hay una rotura de cable.

¿Cómo mantener el aparato para garantizar su longevidad?

Limpie los componentes con un paño ligeramente húmedo sin disolventes. Retire las pilas si el aparato no se utiliza durante un período prolongado. Almacénelo en un lugar seco y limpio, protegido de temperaturas extremas y humedad.

MANUAL DE USUARIO MultiCableChecker Laserliner

Lea atentamente las instrucciones de uso y el pliego adjunto „Garantía e información complementaria“. Siga las instrucciones indicadas en ellas. Conserve esta documentación y entreguela con el dispositivo si cambia de manos.

Funcionamiento y uso

• Localiza cables de teléfono, cables de red, conductors y cables en sistemas electrónicos.
• Comprueba la instalación de los cables de la red (asignación de cada uno de los conductores).
• Comprobador de paso integrado.
• Set de accesorios completo para la comprobación de las conexiones por enchufe más usuales (RJ11, RJ45, BNC, TV coaxial, adaptador F).
• Borne de control universal para la conexión a un conductor cualquiera.
• Fuerte señal acústica para facilitar la identificación de los cables seleccionados.
• Función de linterna por LED blanco muy luminoso.

Indicaciones generales de seguridad

• Utilice el aparato únicamente para los usos previstos dentro de las especificaciones.
• Los instrumentos de medición y los accesorios no son juguetes infantiles. Manténgalos fuera del alcance de los niños.
• No está permitido modificar la construcción del aparato.
• No exponga el aparato a cargas mecánicas, temperaturas muy elevadas, humedad o vibraciones fuertes.
• No utilice el aparato en entornos con gases o vapores explosivos.
• Antes de abrir la tapa del compartimento de la batería hay que desconectar del aparato todos los circuitos de medición.
• El aparato no es apto para la medición bajo tensión. Por eso debe comprobarse siempre la ausencia de tensión en el circuito de medición. La ausencia de tensión tiene que estar garantizada por las medidas adecuadas.
• Compruebe si están descargados todos los condensadores de alta tensión.
• El emisor introduce la tensión de medición en las líneas a comprobar. Eso puede perjudicar o dañar sistemas electrónicos sensibles (como tarjetas de red). Por eso compruebe antes de la medición si las líneas a comprobar están separadas de sistemas electrónicos sensibles.
• Utilice única y exclusivamente el adaptador de medición original.

Instrucciones de seguridad

Modo de proceder con radiación óptica artificial según el OStrV (reglamento alemán de protección laboral contra la radiación óptica artificial)

- El aparato trabaja con LED del grupo de riesgo RG 0 (grupo libre, sin riesgo) según las normas vigentes para la seguridad fotobiológica (EN 62471:2008-09ss / IEC/TR 62471:2006-07ss) en sus ediciones actuales.

- Potencia de radiación: longitud de onda pico igual a 456 nm.

- La radiación perceptible de los LED no es peligrosa para el ojo ni la piel humanos si se utiliza el aparato correctamente y en condiciones razonablemente previsibles.

Orificio de salida del LED

Instrucciones de seguridad

Manejo de radiación electromagnética

• El instrumento de medición cumple las normas y limitaciones decompatibilidad electromagnética según la Directiva europea CEM 2014/30/UE.
• Es necesario observar las limitaciones de uso locales, por ejemplo en hospitales, aviones, gasolineras o cerca de personas con marcapasos. Existe la posibilidad de un efecto peligroso o interferencia sobre dispositivos electrónicos.

Emisor TX Receptor RECV

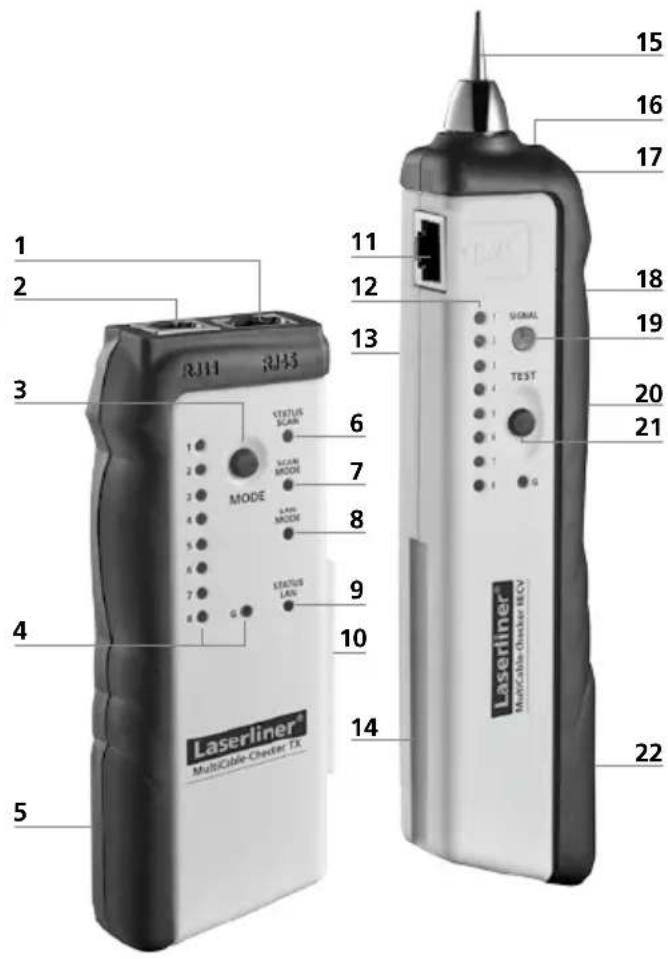

1 2 3 4 5 RJ11 RJ43 MODE STATUS SCAN XCAN MODE LAIN MODE STATUS LAN 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 SIGNAL TEST Lasertiner® MultiCable-Checker HCV 22

Emisor TX

1 Conexión de cable RJ 45
2 Conexión de cable RJ 11
3 Botón ON/OFF / botón MODE (cambio SCAN / LAN-TEST)
4 Indicador de la secuencia del cable
5 Compartimento de pilas (parte trasera)
6 Indicador de estado SCAN
7 Indicador de modo SCAN
8 Indicador de modo LAN-TEST
9 Indicador de estado LAN-TEST
10 Elemento de conexión para el receptor RECV

Receptor RECV

11 Conexión de cable RJ 45
12 Indicador de la secuencia del cable RJ 45
13 Compartimento de pilas (parte trasera)
14 Entrada para el emisor TX
15 Punta de medición
16 Linterna
17 Conexión para auriculares
18 Regulador del volumen para la señal de recepción
19 Indicador de estado de la señal de recepción
20 Interruptor ON/OFF linterna
21 Botón del modo Test
22 Compartimento de pilas (parte trasera)

1 Instalación de la pila

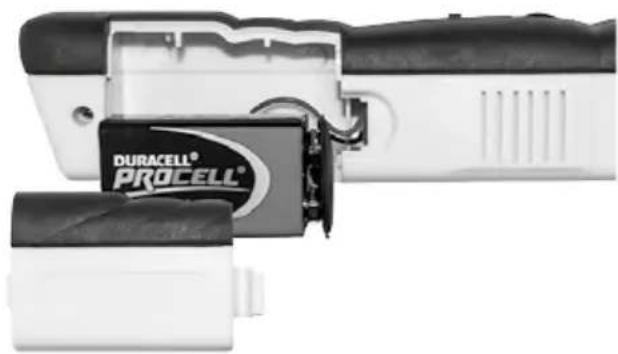

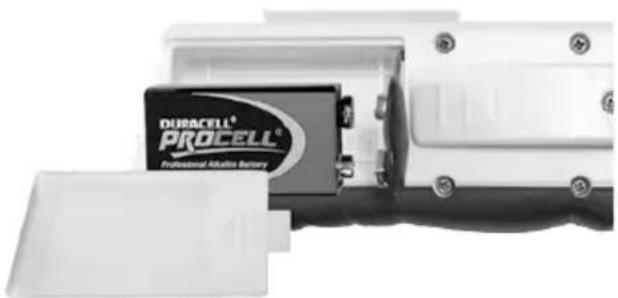

Abra el compartimiento de pilas del lado trasero del aparato y ponga una pila de 9V. Preste atención a la polaridad correcta.

Emisor TX

Según el modo seleccionado, parpadea lentamente el indicador de estado SCAN o el indicador de modo LAN-TEST.

Cuando el volumen de la señal baja aunque no se cambie la posición del aparato ni se modifique la regulación del volumen (18).

El aparato está preparado para funcionar directamente después de colocarle las pilas. No dispone de interruptor de encendido y apagado, por lo que siempre está activo.

3 Revisión de la instalación de los cables LAN

Conectar el cable LAN (RJ 45) con el emisor y el receptor y cambiar el emisor al modo LAN-TEST. Pulsar para ello el botón MODE (3) hasta que se encienda el indicador de modo LAN-TEST (8) y parpadee el indicador de estado LAN-TEST (9). Comparar ahora la secuencia de los diodos 1 a 8 del emisor y del receptor.

Disponibilidad de paso en el cable:

• Las secuencias de los diodos son iguales en el emisor y el receptor: 1=1, 2=2 etc.
• La secuencia de los diodos no es igual en el emisor y en el receptor, p. ej. 1=8, 2=7 etc: conexiones de cables cruzadas.
• Si también se enciende el diodo G en los dos aparatos está indicando que el cable está apantallado.

No hay disponibilidad de paso en el cable:

• Los diodos 1 a 8 permanecen apagados: cable defectuoso, p. ej. por rotura o bien enchufe sin contacto.
• Varios diodos (1 bis 8) se encienden simultáneamente y parpadean con irregularidad: cortocircuito en el cable.

Consejo 1: La velocidad para la secuencia del indicador puede ser cambiada en el modo LAN-TEST pulsando el botón (3). La velocidad para la secuencia se distingue por el parpadeo rápido y lento del indicador de estado LAN-TEST (9).

¡No deben realizarse mediciones directamente sobre cables conductores de tensión o señales ni en sus proximidades! Existe peligro de descargas eléctricas mortales y de daños en el aparato.

4 Comprobación de paso

RJ 11 LR10 LR11 LR12 LR13 LR14 LR15 LR16 LR17 LR18 LR19 LR20 LR21 LR22 LR23 LR24 LR25 LR26 LR27 LR28 LR29 LR30 LR31 LR32 LR33 LR34 LR35 LR36 LR37 LR38 LR39 LR40 LR41 LR42 LR43 LR44 LR45 LR46 LR47 LR48 LR49 LR50 LR51 LR52 LR53 LR54 LR55 LR56 LR57 LR58 LR59 LR60 LR61 LR62 LR63 LR64 LR65 LR66 LR67 LR68 LR69 LR70 LR71 LR72 LR73 LR74 LR75 LR76 LR77 LR78 LR79 LR80 LR81 LR82 LR83 LR84 LR85 LR86 LR87 LR88 LR89 LR90 LR91 LR92 LR93 LR94 LR95 LR96 LR97 LR98 LR99 LR100

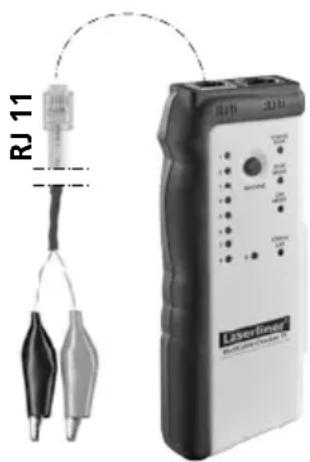

Para esta aplicación sólo es necesario el emisor. Conectar los bornes del cable con la conexión RJ 11, los bornes del cable con el objeto de medición y cambiar el aparato al modo de LAN-TEST. Pulsar para ello el botón MODE (3) hasta que se encienda el indicador de modo LAN-TEST (8) y parpadee el indicador de estado LAN-TEST.

Mantener luego el botón MODE (3) pulsado hasta que se encienda la luz permanente del indicador de estado LAN-TEST (9). Con el encendido del indicador de estado LAN-TEST (9) finaliza el ciclo de prueba. Si no se enciende el indicador de estado LAN-TEST (9), el ciclo de medición está interrumpido. Véase al respecto también el consejo 1.

Indicador de modo LAN-TEST (8) encendido

Indicador de modo LAN-TEST (8) no se enciende

5 Seguimiento de líneas

• Desconectar el circuito a medir de la tensión.
• Apantallamientos en el cable y en el entorno (tapas de metal, soportes de metal, etc.) merman la profundidad de alcance del receptor.

Laserliner®

Conectar los bornes del cable con la conexión RJ 11 del emisor, los bornes del cable con la línea deseada y cambiar el emisor al modo SCAN. Pulsar para ello el botón MODE (3) hasta que se encienda el indicador de modo SCAN (7) y parpadee el indicador de estado SCAN (6). A continuación buscar la línea con el receptor manteniendo pulsado el botón de Test (21), véase la figura a. Ajustar la señal del receptor al máximo volumen (18) para alcanzar la máxima profundidad de medición.

Consejo 2: Según la aplicación puede ser práctico cambiar el tipo de señal. A continuación y dentro del modo SCAN, mantener pulsado el botón MODE (3) hasta que se encienda la luz permanente del indicador de estado SCAN (6). Una pulsación corta del botón MODE (3) restablece el tipo de señal. El parpadeo del indicador de estado SCAN (6) indica la señal modulada, la luz permanente la señal constante.

6 Búsqueda de cables de red, de teléfono y multimedia, así como conductores aislados

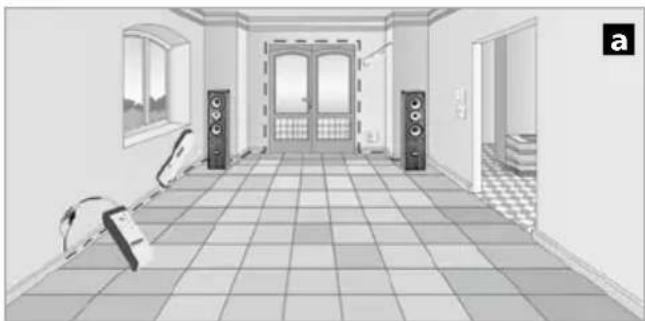

Conectar el cable adaptador o el cable buscado con el emisor y cambiar el aparato al modo SCAN. Si es preciso, conecte el emisor a una caja de red o de teléfono, véase la figura b. Para las mediciones con los bornes del cable debe conectarse el borne rojo a la línea buscada y el negro a masa (tomatierra o apantallamiento). A continuación se puede buscar la línea conectada con el receptor. Véase al respecto también el consejo 2.

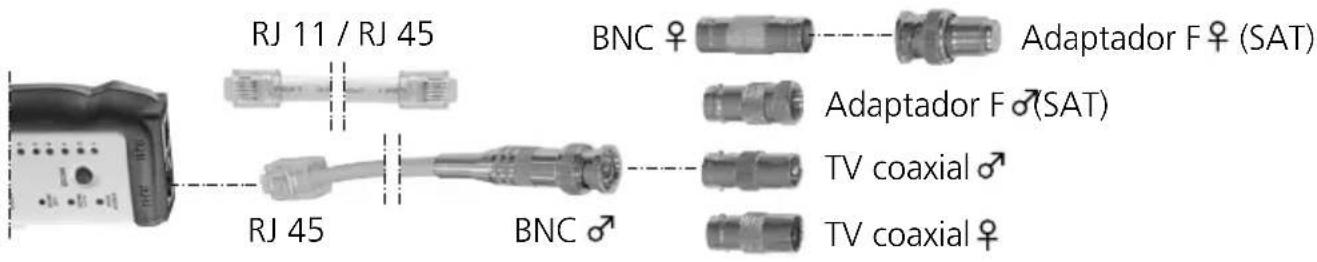

RJ 11 / RJ 45 BJ 45 BNC ♀ Adaptador F ♀ (SAT) Adaptador F♂(SAT) TV coaxial ♂ TV coaxial ♀

La señal de emisión aplicada de la línea de alimentación puede transmitirse a otras líneas cuando discurren paralelas a la línea de alimentación durante un tramo largo.

Consejo 3: Reducir progresivamente la señal del receptor con el regulador (18) para localizar mejor el cable buscado. El cable buscado puede ser localizado mediante diferencias de volumen y se indica mediante la luz más intensa del indicador de estado (19) o con el volumen más alto de la señal.

Consejo 4: Se obtienen los mejores resultados en la búsqueda cuando la punta de medición (15) tiene un contacto metálico directo con la línea buscada. En ese caso ese contacto genera un salto de señal claramente audible. Se obtienen señales más fuertes también en los extremos de los cables (figura c) o bien directamente en los conductores por separado (figura d).

Consejo 5: Los fallos que se produzcan (zumbido, etc.) pueden ser reducidos en la línea de medición mediante un conductor de retorno o de protección. Aunque puede ser suficiente una conexión a tierra con la propia mano o dedo.

Consejo 6: Las líneas de corriente paralelas pueden generar un molesto zumbido en la línea de medición. Si el efecto externo oerturbador es demasiado fuerte se puede desconectar durante la medición el suministro de la casa, siempre que sea posible.

Consejo 7: Las cajas de televisión en particular pueden incluir filtros que influyan negativamente sobre las mediciones. En ese caso desmonte la caja de TV y mida directamente en el cable.

7 Auriculares

Con los auriculares adjuntos se puede analizar las señales del receptor con mayor precisión. IMPORTANTE: regular el volumen al principio al nivel más bajo, antes de conectar los auriculares al receptor (17) y colocarlos en los oídos. Un volumen demasiado elevado en los auriculares puede provocar daños en el aparato auditivo.

Indicaciones sobre el mantenimiento y el cuidado

Limpie todos los componentes con un paño ligeramente humedecido y evite el uso de productos de limpieza, abrasivos y disolventes. Retire la/s pila/s para guardar el aparato por un periodo prolongado. Conserve el aparato en un lugar limpio y seco.

Datos técnicos (Sujeto a modificaciones técnicas. 05.17)
Emisor TX
Tensión de entrada máx. 20V DC
Intensidad de corriente de salida máx. 10 mA
Tensión de señal máx. 8 Vss (punta-punta)
Longitud de test máx. 3 km
Alimentación 1 x 9V bloque, IEC LR6, alcalina
Dimensiones (An x Al x F) 49 x 127 x 34 mm
Peso (pila incluida) 130 g
Receptor RECV
Tensión de entrada máx. 20V DC
Intensidad de corriente de salida máx. 30 mA
Rango de medición modo SCAN profundidad de medición 0 ... 5 cm
Alimentación 1 x 9V bloque, IEC LR6, alcalina
Dimensiones (An x Al x F) 39 x 187 x 30 mm
Peso (pila incluida) 135 g
Emisor TX / Receptor RECV
Condiciones de trabajo	0 ... 40°C, Humedad del aire máx. 80% h.r., No condensante, Altitud de trabajo máx. 2000 m
Condiciones de almacén -10°C ... 60°C, Humedad del aire máx. 80% h.r.

Disposiciones europeas y eliminación

El aparato cumple todas las normas requeridas para el libre tráfico de mercancías en la UE.

Se trata de un aparato eléctrico, por lo que debe ser recogido y eliminado por separado conforme a la directiva europea relativa a los aparatos eléctricos y electrónicos usados.

Más información detallada y de seguridad en:

http://laserliner.com/info?an=mucache
