MultiCableChecker - Strumenti di misura Laserliner - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo MultiCableChecker Laserliner in formato PDF.
| Tipo di prodotto | Tester e localizzatore di cavi multiuso |
| Marca | Laserliner |
| Modello | MultiCableChecker |
| Categoria | Apparecchi di misura |
| Dimensioni (L x A x P) | Trasmettitore: 49 x 127 x 34 mm; Ricevitore: 39 x 187 x 30 mm |
| Peso (batteria inclusa) | Trasmettitore: 130 g; Ricevitore: 135 g |
| Alimentazione | 1 batteria 9 V (IEC LR6, alcalina) per unità |
| Funzioni principali | Localizzazione cavi, test di continuità, verifica cablaggio LAN (RJ45), controllo cavi telefonici e coassiali, identificazione conduttori, torcia LED, segnale acustico |
| Connettori e adattatori inclusi | RJ11, RJ45, BNC, TV-Koax (maschio e femmina), adattatore F (maschio e femmina), morsetti di prova con pinze |
| Portata in modalità SCAN | Profondità di misura da 0 a 5 cm |
| Lunghezza massima di test (continuità) | 3 km |
| Temperatura di funzionamento | 0 °C a 40 °C |
| Umidità di funzionamento | 80% UR max., senza condensa |
| Altitudine di lavoro max. | 2000 m |
| Manutenzione e pulizia | Pulire con un panno leggermente umido; non usare solventi o prodotti abrasivi; rimuovere le batterie prima di lunghi periodi di inutilizzo; conservare in luogo asciutto e pulito |
| Sicurezza | Non misurare sotto tensione; garantire l'assenza di tensione prima dell'uso; scaricare i condensatori; utilizzare solo adattatori originali; non aprire il vano batterie in circuito; tenere fuori dalla portata dei bambini |
| Ricambi e riparabilità | Accessori inclusi (adattatori, cavi, cuffia); nessun ricambio specifico menzionato; contattare il servizio post-vendita Laserliner |
| Informazioni generali | Conforme alla direttiva EMC 2014/30/UE e alla direttiva RAEE; libretto di garanzia e note aggiuntive disponibili su http://laserliner.com/info?an=mucache |
| Classe laser (LED torcia) | Gruppo di rischio RG 0 (innocuo per occhi e pelle) |
Domande frequenti - MultiCableChecker Laserliner
Domande degli utenti su MultiCableChecker Laserliner
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Strumenti di misura in formato PDF gratuitamente! Trova il tuo manuale MultiCableChecker - Laserliner e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. MultiCableChecker del marchio Laserliner.

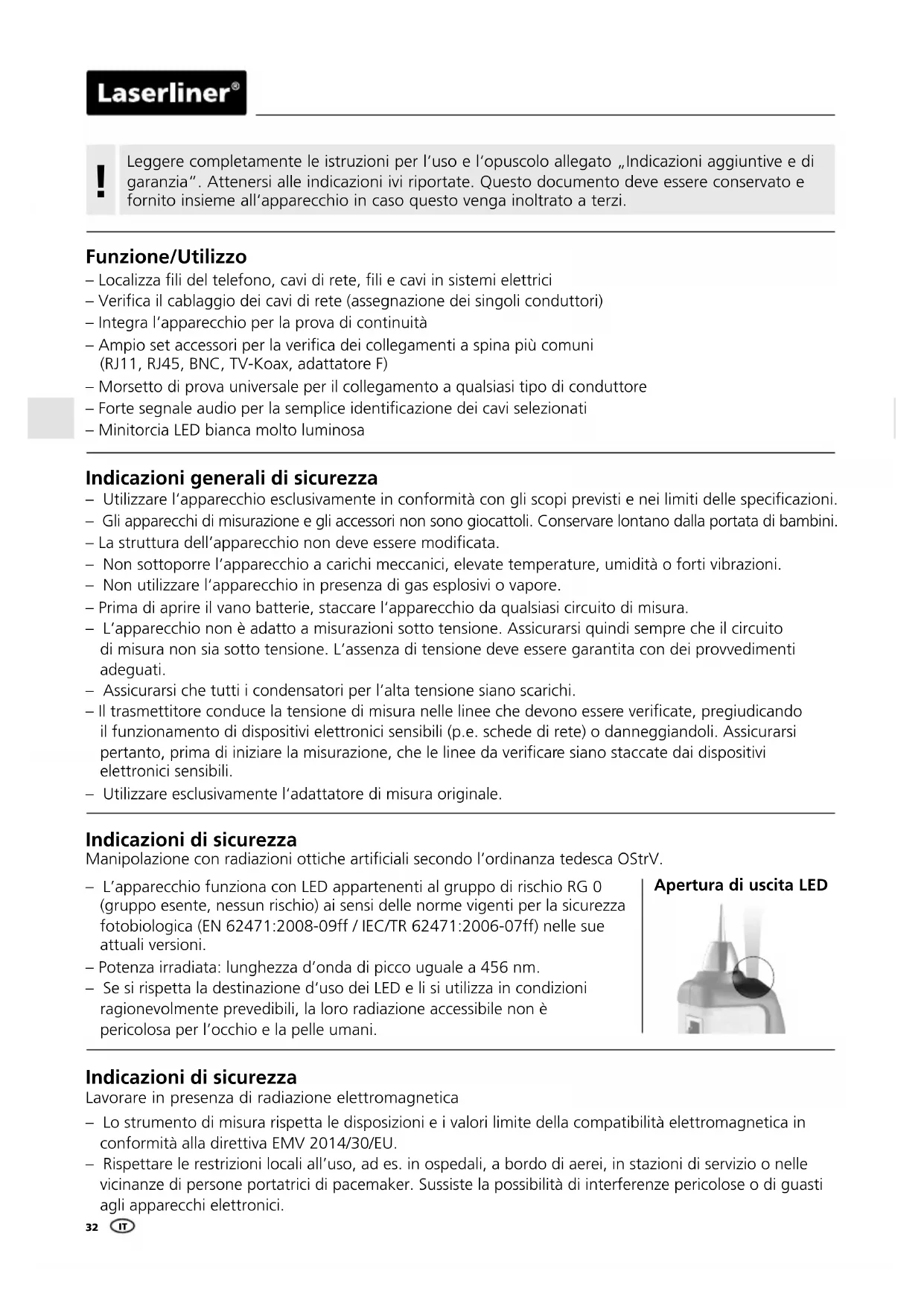

MANUALE UTENTE MultiCableChecker Laserliner
Leggere completamente le istruzioni per l'uso e l'opuscolo allegato „Indicazioni aggiuntive e di garanzia". Attenersi alle indicazioni ivi riportate. Questo documento deve essere conservato e fornito insieme all'apparecchio in caso questo venga inoltrato a terzi.
Funzione/Utilizzo
- Localizza fili del telefono, cavi di rete, fili e cavi in sistemi elettrici
- Verifica il cablaggio dei cavi di rete (assegnazione dei singoli conduttori)
- Integra l'apparecchio per la prova di continuità
- Ampio set accessori per la verifica dei collegamenti a spina più comuni (RJ11, RJ45, BNC, TV-Koax, adattatore F)
- Morsetto di prova universale per il collegamento a qualsiasi tipo di conduttore
- Forte segnale audio per la semplice identificazione dei cavi selezionati
- Minitorcia LED bianca molto luminosa
Indicazioni generali di sicurezza
- Utilizzare l'apparecchio esclusivamente in conformità con gli scopi previsti e nei limiti delle specificazioni.
- Gli apparecchi di misurazione e gli accessori non sono giocattoli. Conservare lontano dalla portata di bambini.
- La struttura dell'apparecchio non deve essere modificata.
- Non sottoporre l'apparecchio a carichi meccanici, elevate temperature, umidità o forti vibrazioni.
- Non utilizzare l'apparecchio in presenza di gas esplosivi o vapore.
- Prima di aprire il vano batterie, staccare l'apparecchio da qualsiasi circuito di misura.
- L'apparecchio non è adatto a misurazioni sotto tensione. Assicurarsi quindi sempre che il circuito di misura non sia sotto tensione. L'assenza di tensione deve essere garantita con dei provvedimenti adeguati.
- Assicurarsi che tutti i condensatori per l'alta tensione siano scarichi.
- Il trasmettitore conduce la tensione di misura nelle linee che devono essere verificate, pregiudicando il funzionamento di dispositivi elettronici sensibili (p.e. schede di rete) o danneggiandoli. Assicurarsi pertanto, prima di iniziare la misurazione, che le linee da verificare siano staccate dai dispositivi elettronici sensibili.
- Utilizzare esclusivamente l'adattatore di misura originale.
Indicazioni di sicurezza
Manipolazione con radiazioni ottiche artificiali secondo l'ordinanza tedesca OStrV.
- L'apparecchio funziona con LED appartenenti al gruppo di rischio RG 0 (gruppo esente, nessun rischio) ai sensi delle norme vigenti per la sicurezza fotobiologica (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) nelle sue attuali versioni.
- Potenza irradiata: lunghezza d'onda di picco uguale a 456 nm.
- Se si rispetta la destinazione d'uso dei LED e li si utilizza in condizioni ragionevolmente prevedibili, la loro radiazione accessibile non è pericolosa per l'occhio e la pelle umani.
Apertura di uscita LED
Indicazioni di sicurezza
Lavorare in presenza di radiazione elettromagnetica
- Lo strumento di misura rispetta le disposizioni e i valori limite della compatibilità elettromagnetica in conformità alla direttiva EMV 2014/30/EU.
- Rispettare le restrizioni locali all'uso, ad es. in ospedali, a bordo di aerei, in stazioni di servizio o nelle vicinanze di persone portatrici di pacemaker. Sussiste la possibilità di interferenze pericolose o di guasti agli apparecchi elettronici.

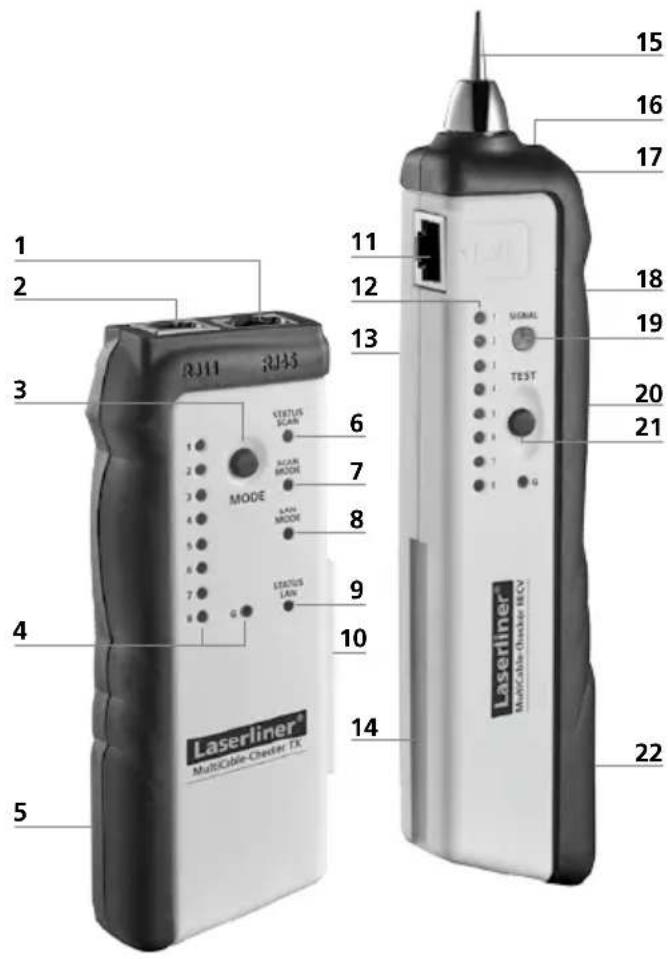

Trasmettitore TX Ricevitore RECV
1 Connessione RJ 45
2 Connessione RJ 11
3 Tasto ON/OFF / tasto MODE (commutazione SCAN / LAN-TEST)
4 Indicatore sequenza cavi
5 Vano batterie (lato posteriore)
6 Indicatore di stato SCAN
7 Indicatore di modalità SCAN
8 Indicatore di modalità LAN-TEST
9 Indicatore di stato LAN-TEST
10 Elemento di collegamento per ricevitore RECV
Ricevitore RECV
11 Connessione RJ 45
12 Indicatore sequenza cavi RJ 45
13 Altoparlante (lato posteriore)
14 Ripresa per trasmettitore TX
15 Punta di misura
16 Minitorcia elettrica
17 Attacco cuffia
18 Regolatore volume segnale di ricezione
19 Indicatore di stato segnale di ricezione
20 Interruttore ON/OFF minitorcia
21 Tasto modalità test
22 Vano batterie (lato posteriore)

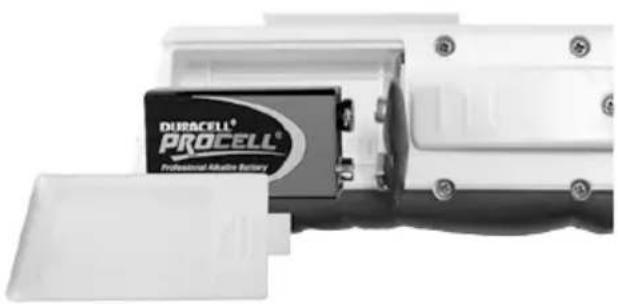

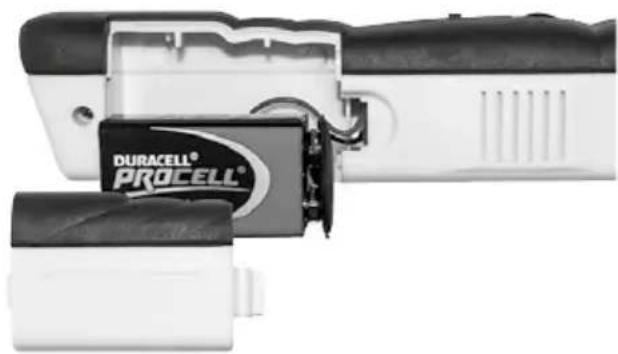

1 Installazione della pila
Aprire il vano della pila sul retro dell'apparecchio e collocarvi una pila da 9V. Fare attenzione alle corretta polarità.
Trasmettitore TX
A seconda della modalità selezionata l'indicatore di stato SCAN e quello di modalità LAN-TEST lampeggiano lentamente.
Il volume del segnale diminuisce, nonostante non siano state modificate la posizione dell'apparecchio e l'intensità del volume (18).
2 ON / OFF Trasmettitore TX
ON: 1 volta
OFF: 4 volte
Ricevitore RECV
L'apparecchio è subito pronto per l'uso dopo che sono state inserite le batterie e, poiché non ha un interruttore di accensione/spegnimento, è anche sempre attivo.
3 Verifica del confezionamento dei cavi LAN
Collegare il cavo LAN (RJ 45) al trasmettitore e al ricevitore e attivare la modalità LAN-TEST del trasmettitore. Premere a tale scopo il tasto MODE (3) fino a che l'indicatore di modalità LAN-TEST (8) e quello di stato LAN-TEST (9) non lampeggiano. Confrontare ora la sequenza luminosa dei diodi da 1 a 8 del trasmettitore e del ricevitore.
Presenza di continuità nel cavo:
- Le sequenze luminose del trasmettitore e del ricevitore sono uguali: 1=1, 2=2 ecc.
- Sequenza luminosa di trasmettitore e ricevitore diversa, p.e. 1=8, 2=7 ecc.: connessioni incrociate.
- Se si illumina anche il diodo G su entrambi gli apparecchi, il cavo è schermato.
Assenza di continuità nel cavo:
- I diodi da 1 a 8 non si accendono: il cavo è danneggiato, p.e. per una rottura del cavo o per mancanza di contatto con il connettore.
- Lampeggiamento contemporaneo e irregolare di più diodi (da 1 a 8): cortocircuito nel cavo.
Consiglio 1: la velocità della sequenza luminosa può essere modificata nella modalità LAN-TEST premendo il tasto (3). La velocità della sequenza si differenzia dal lampeggiare lento e veloce dell'indicatore di stato LAN-TEST (9).
Non eseguire misurazioni su cavi sotto tensione o con trasmissione segnale, o nelle loro vicinanze! Si corre il rischio di scosse elettriche letali e che l'apparecchio si danneggi.

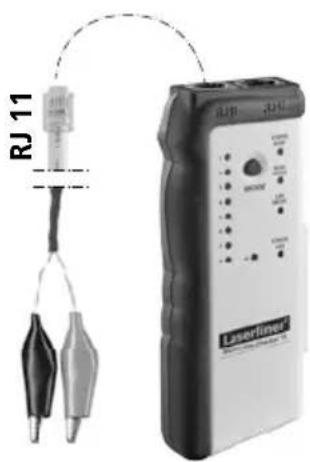

4 Prova di continuità
Tenere quindi premuto il tasto MODE (3) fino a che l'indicatore di stato LAN-TEST (9) non è costantemente acceso. All'accensione dell'indicatore di stato LAN-TEST (9) il circuito di test è chiuso. Se l'indicatore di stato LAN-TEST (9) non si accende, il circuito di misura è interrotto. Vedi anche il suggerimento 1.
Indicatore di modalità LAN-TEST (8) acceso
indicatore di modalità
LAN-TEST (8) non è
acceso

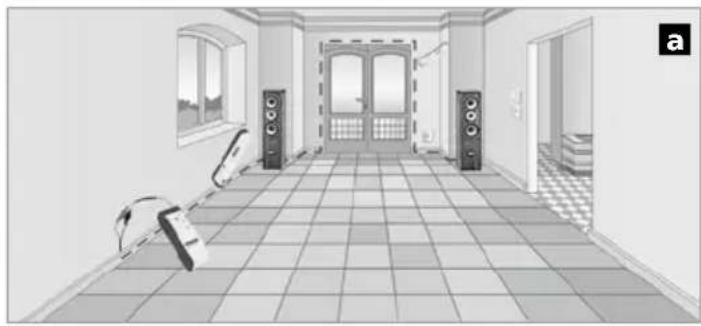

5 Tracciare linee
- Togliere la tensione dal circuito di misura.
- Schermature nel cavo e nell'ambiente circostante (rivestimenti o strutture metallici, ecc.) riducono la profondità di localizzazione del ricevitore.
Collegare i morsetti del cavo con la connessione RJ 11 del trasmettitore, attaccare i morsetti alla linea desiderata e attivare la modalità SCAN del trasmettitore. Premere a tale scopo il tasto MODE (3) fino a che l'indicatore di modalità SCAN (7) non si accende e quello di stato SCAN (6) non lampeggia. Cercare quindi la linea con il ricevitore tenendo premuto il tasto della modalità TEST (21), vedi immagine "a". Regolare il segnale del ricevitore sul volume massimo (18) per ottenere la profondità di misura massima.
Consiglio 2: a seconda del tipo di applicazione potrebbe essere preferibile modificare il tipo di segnale. Nella modalità SCAN tenere quindi premuto il tasto MODE (3) fino a che l'indicatore di stato SCAN (6) non è costantemente acceso. Premendo brevemente il tasto MODE (3) il tipo di segnale viene di nuovo ripristinato. Il lampeggiare dell'indicatore di stato SCAN (6) indica il segnale modulato, il lampeggiare permanente il segnale costante.

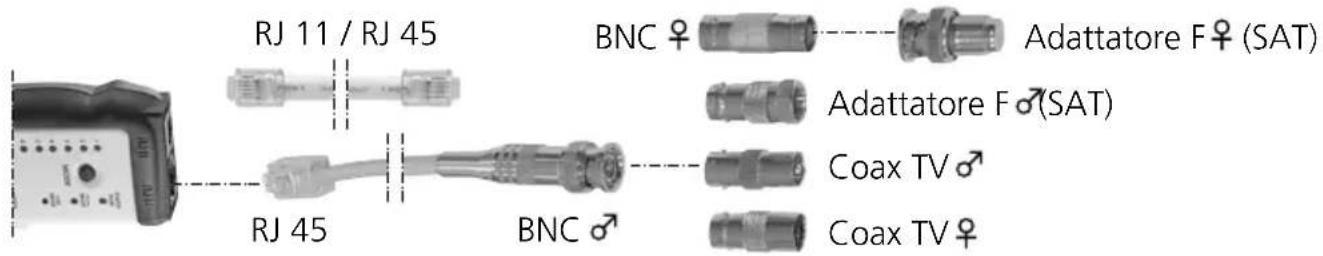

6 Rinvenimento di cavi di rete, telefonici, multimediali e di singoli conduttori
Collegare il cavo adattatore o il cavo che si cerca al trasmettitore e azionare la modalità SCAN dell'apparecchio. Collegare, se necessario, il trasmettitore a una presa di rete o telefonica (vedi immagine "b"). In caso di misurazioni con i morsetti del cavo, collegare il morsetto rosso alla linea cercata e quello nero alla massa (filo di massa o schermatura). Cercare quindi la linea collegata con il ricevitore. Vedi anche il consiglio 2.
Il segnale di trasmissione inserito nella linea di alimentazione può essere trasferito ad altre linee, quando queste ultime sono parallele alla linea di alimentazione per lunghi percorsi.
Consiglio 3: ridurre gradualmente il segnale di ricezione con il regolatore del volume (18) per localizzare meglio il cavo cercato. Il cavo cercato può essere localizzato tramite differenze di volume e viene indicato dall'illuminazione più intensa dell'indicatore di stato (19) o dal massimo volume del segnale.
Consiglio 4: si hanno i migliori risultati di ricerca, quando la punta di misura (15) ha un contatto metallico diretto con la linea cercata. Questo contatto produce un salto di segnale chiaramente udibile. Si otten-gono segnali più forti anche sulle estremità dei cavi (immagine "c") o direttamente sui singoli conduttori (immagine "d").
Consiglio 5: eventuali disturbi (ronzii, ecc.) possono essere ridotti collegando a terra i conduttori di ritorno e di schermatura. Può essere sufficiente anche il collegamento a terra tramite la propria mano o le proprie dita.
Consiglio 6: le linee di corrente in parallelo possono creare ronzii molesti nella linea da misurare. Se il disturbo dovesse essere eccessivo, disattivare l'alimentazione di rete domestica durante la misurazione.
Consiglio 7: specialmente le prese TV possono contenere filtri che influiscono negativamente sulla misurazione. Smontare la presa TV e misurare direttamente sul cavo.
7 Cuffia
Con la cuffia in dotazione si possono analizzare esattamente i segnali ricevuti. IMPORTANTE! Impostare innanzitutto il regolatore del volume sul livello minimo prima di collegare la cuffie al ricevitore (17) e indossarla. Un volume eccessivo della cuffia potrebbe provocare danni all'udito.
Indicazioni per la manutenzione e la cura
Pulire tutti i componenti con un panno leggermente inumidito ed evitare l'impiego di prodotti detergenti, abrasivi e solventi. Rimuovere la batteria/le batterie prima di un immagazzinamento prolungato. Immagazzinare l'apparecchio in un luogo pulito e asciutto.
| Dati tecnici (Con riserva di modifiche tecniche. 05.17) | |
| Trasmettitore TX | |
| Tensione d'ingresso max. 20 V DC | |
| Intensità di corrente d'uscita max. 10 mA | |
| Tensione di segnale max. 8 Vss (punta-punta) | |
| Lunghezza test max. 3 km | |
| Alimentazione 1 x 9 V blocco, IEC LR6, alcalina | |
| Dimensioni (L x A x P) 49 x 127 x 34 mm | |
| Peso (con pila) 130 g | |
| Ricevitore RECV | |
| Tensione d'ingresso max. 20 V DC | |
| Intensità di corrente d'uscita max. 30 mA | |
| Campo di misura modalità SCAN 0 ... 5 cm profondità di misura | |
| Alimentazione 1 x 9 V blocco, IEC LR6, alcalina | |
| Dimensioni (L x A x P) 39 x 187 x 30 mm | |
| Peso (con batteria) 135 g | |
| Trasmettitore TX / Ricevitore RECV | |
| Condizioni di lavoro | 0 ... 40°C, umidità dell'aria max. 80%rH, non condensante, altezza di lavoro max. 2000 m |
| Condizioni di stoccaggio -10 ... 60°C, umidità dell'aria max. 80%rH | |
Norme UE e smaltimento
L'apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all'interno dell'UE.
Questo prodotto è un apparecchio elettrico e deve pertanto essere raccolto e smaltito separatamente in conformità con la direttiva europea sulle apparecchiature elettriche ed elettroniche usate.
Per ulteriori informazioni ed indicazioni di sicurezza:
http://laserliner.com/info?an=mucache
