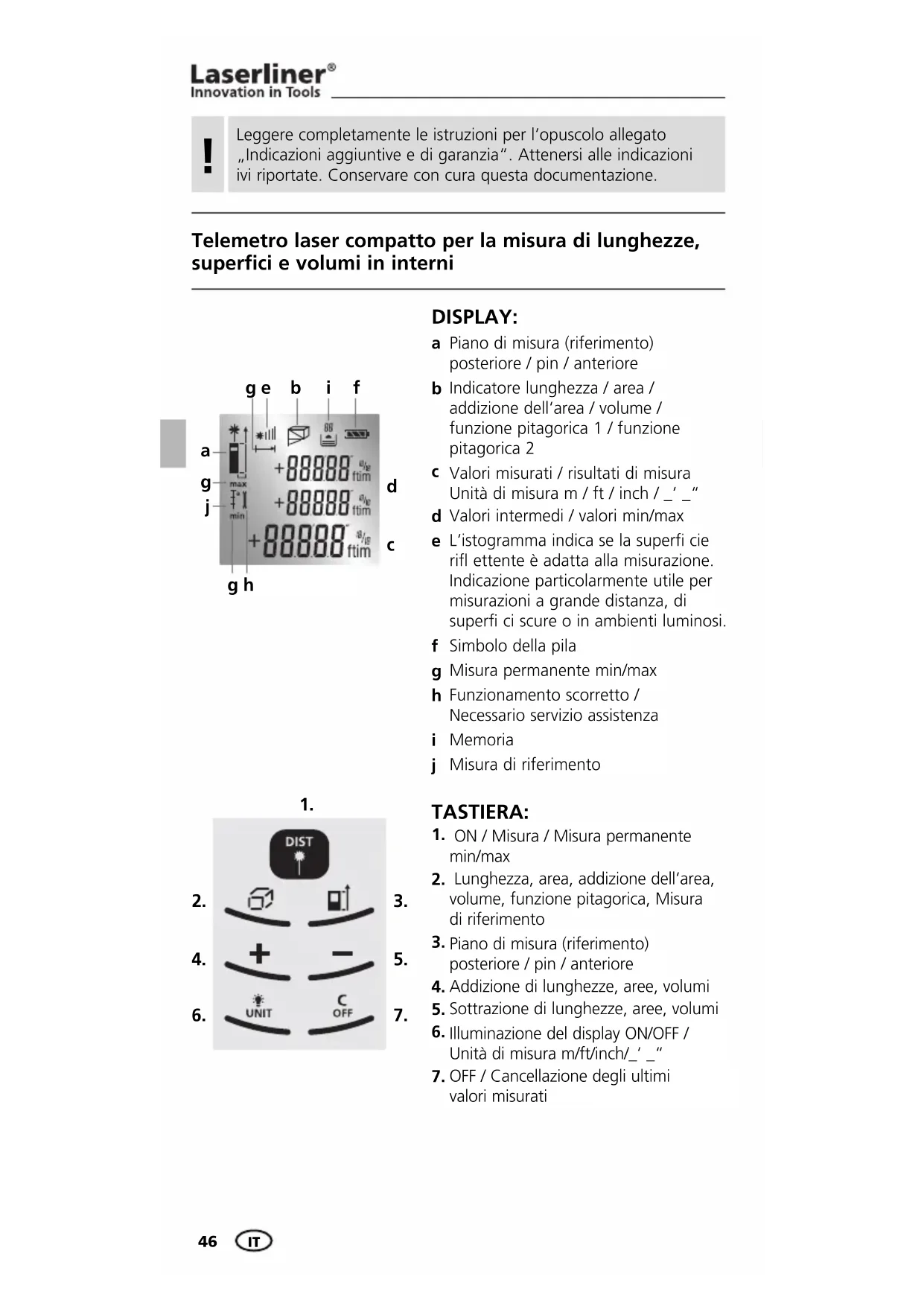

MANUALE UTENTE DistanceMaster Home Laserliner

Leggere completamente le istruzioni per l'opuscolo allegato „Indicazioni aggiuntive e di garanzia“. Attenersi alle indicazioni ivi riportate. Conservare con cura questa documentazione.

Telemetro laser compatto per la misura di lunghezze, superfici e volumi in interni

g e b i f a +88888 e/10 ftim g max j T" min +88888 e/10 ftim +88888 e/10 ftim d c g h

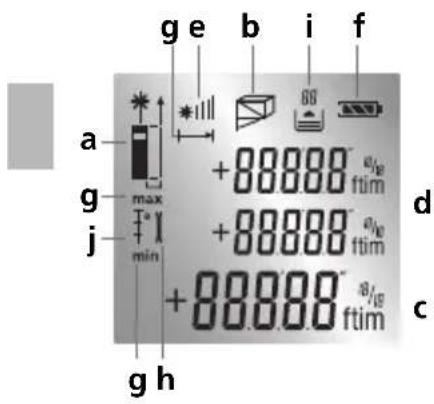

DISPLAY:

a Piano di misura (riferimento) posteriore / pin / anteriore
b Indicatore lunghezza / area / addizione dell'area / volume / funzione pitagorica 1 / funzione pitagorica 2
c Valori misurati / risultati di misura Unità di misura m / ft / inch / _' _"
d Valori intermedi / valori min/max
e L'istogramma indica se la superfi cie rifl ettente è adatta alla misurazione. Indicazione particolarmente utile per misurazioni a grande distanza, di superfi ci scure o in ambienti luminosi.
f Simbolo della pila
g Misura permanente min/max
h Funzionamento scorretto / Necessario servizio assistenza
i Memoria
j Misura di riferimento

1. DIST 2. + 3. 4. - 5. 6. UNIT C 7.

3.

5.

7.

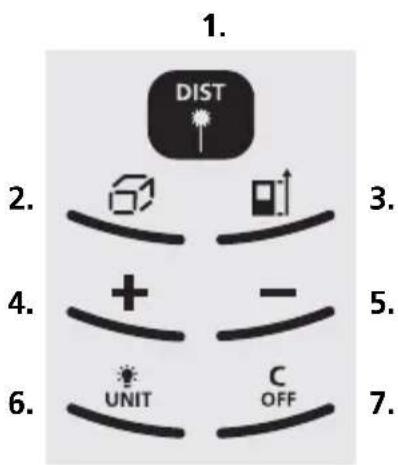

TASTIERA:

1. ON / Misura / Misura permanente min/max
2. Lunghezza, area, addizione dell'area, volume, funzione pitagorica, Misura di riferimento
3. Piano di misura (riferimento) posteriore / pin / anteriore
4. Addizione di lunghezze, aree, volumi
5. Sottrazione di lunghezze, aree, volumi
6. Illuminazione del display ON/OFF / Unità di misura m/ft/inch/_'_"
7. OFF / Cancellazione degli ultimi valori misurati

DistanceMaster Home

Radiazione laser! Non guardare direttamente il raggio! Laser classe 2 < 1 mW · 650 nm EN 60825-1:2007-10

Non guardare direttamente il raggio! Tenere il laser fuori dalla portata dei bambini! Non indirizzare l'apparecchio inutilmente verso le persone.

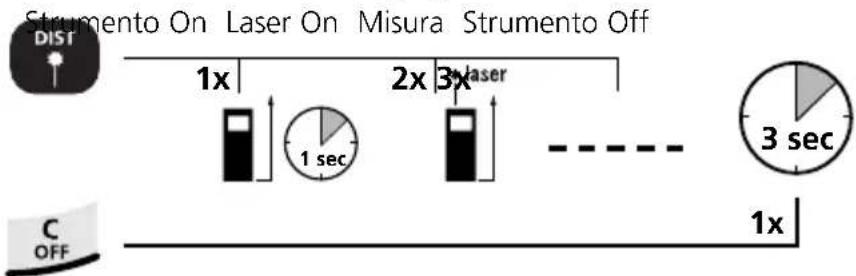

Accensione, misura e spegnimento:

Cambio dell'unità di misura: m / ft / inch / _ ' _ "

Cancellazione dell' ultimo valore misurato:

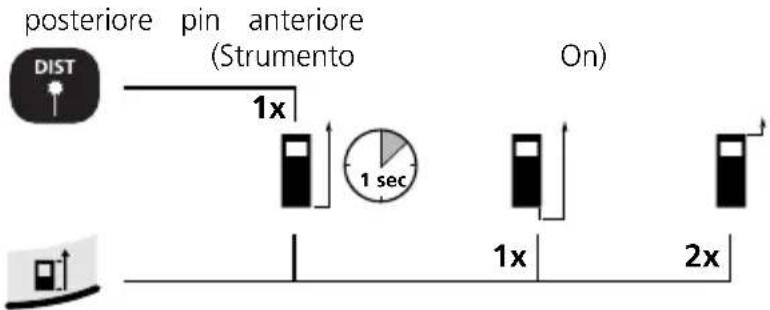

Commutazione del piano di misura (riferimento):

posteriore pin anteriore (Strumento 1x 1 sec On) 1x 2x

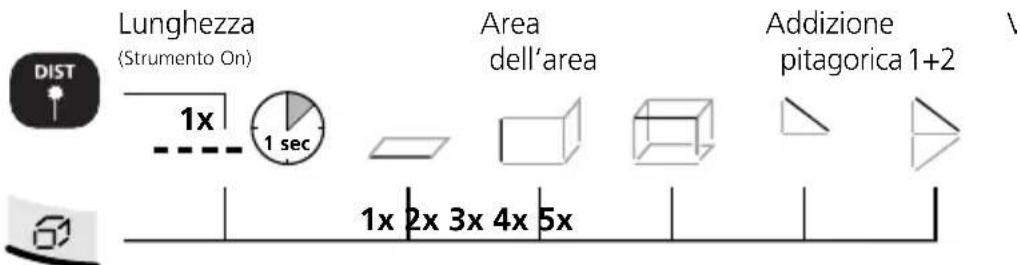

Cambio delle funzioni di misura:

Lunghezza (Strumento On) Area dell'area Addizione pitagorica 1+2 1x 1 sec 1x 2x 3x 4x 5x

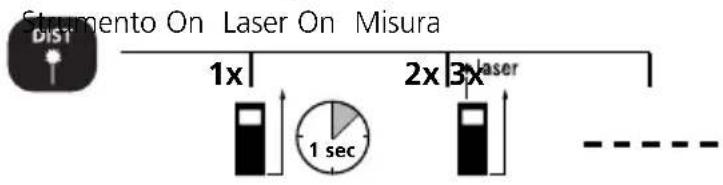

Misura della lunghezza:

Stimento On Laser On Misura 1x 2x 3x laser 1 sec -- - - - -

Funzione di memoria:

C OFF ——— 1x Reset dell'apparecchio su stato di accensione

+ o - Visualizzazione valori salvati

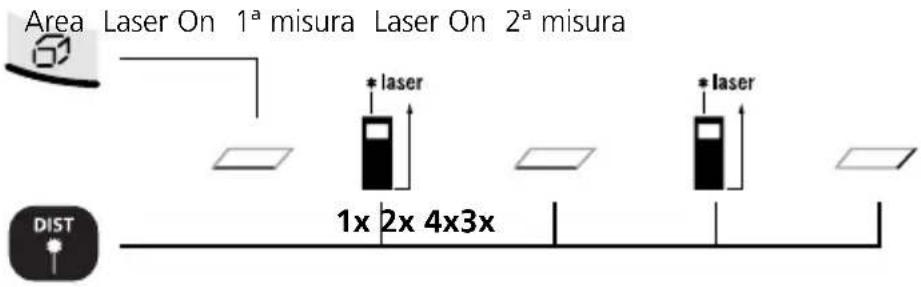

Misura dell'area:

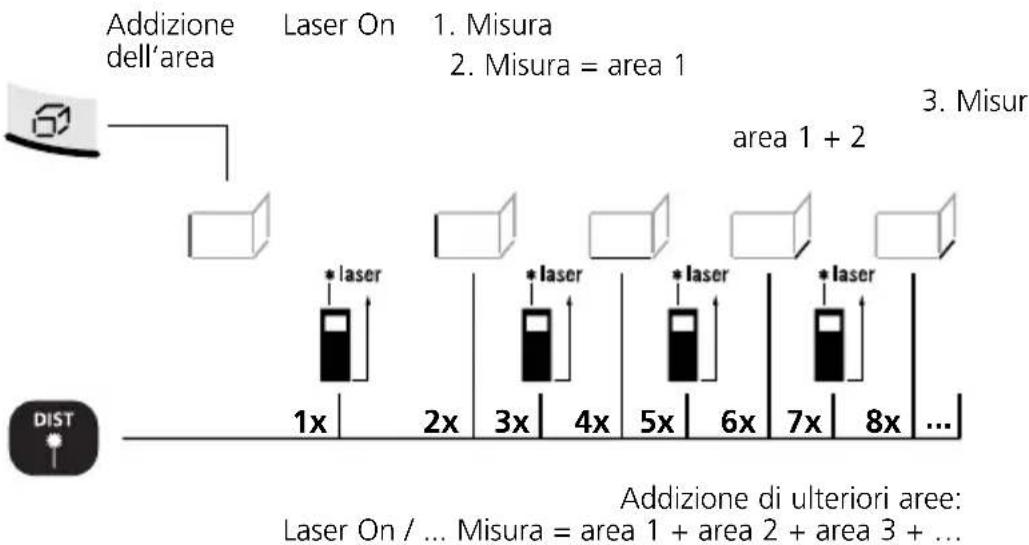

Addizione dell'area:

Addizione dell'area Laser On 1. Misura 2. Misura = area 1 area 1 + 2 3. Misur * laser 1x 2x 3x 4x 5x 6x 7x 8x ... DIST Addizione di ulteriori aree: Laser On / ... Misura = area 1 + area 2 + area 3 + ...

Qui vengono addizionate superfici a parete connesse.

Nell'addizione delle aree a partire dalla 3ª misura deve essere determinata solo la misura della lunghezza. Come misura dell'altezza viene sempre utilizzato il valore della 1ª misura.

DistanceMaster Home

Misura del volume:

Volume 1 ^a misura 2 ^a misura 3 ^a misura

*laser 1x 2x 6x4x3x 5x *laser *laser DIST

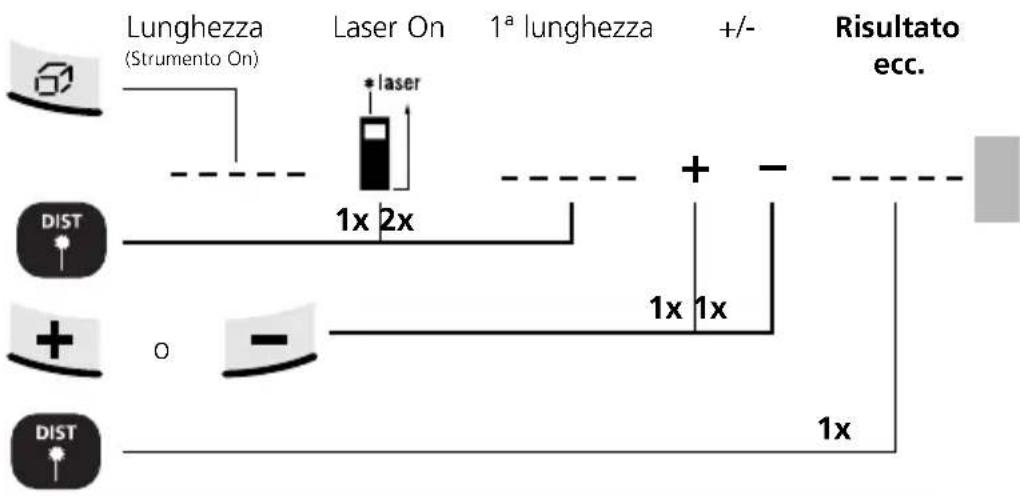

Addizione e sottrazione di lunghezze:


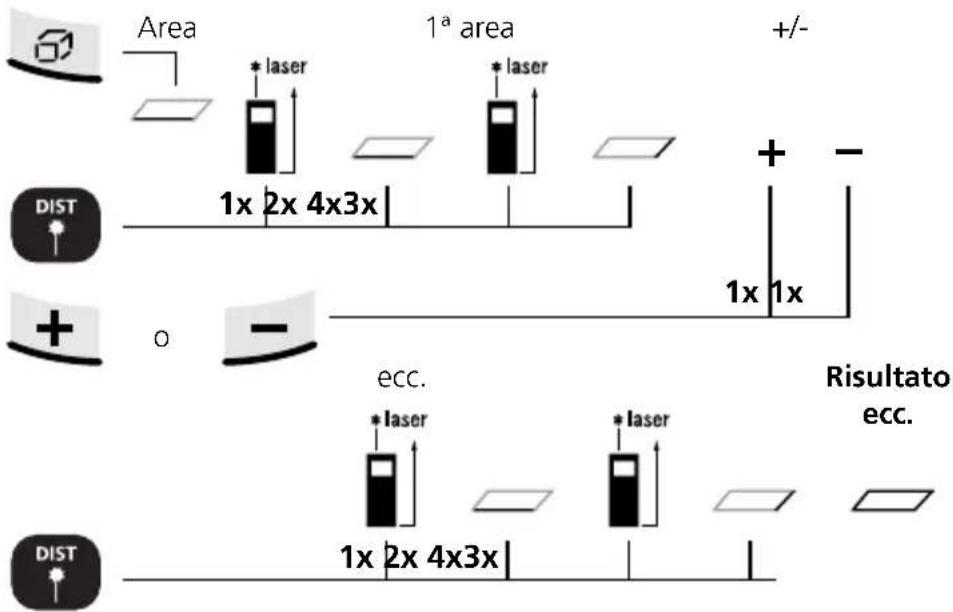

Calcolo di aree di superfici:


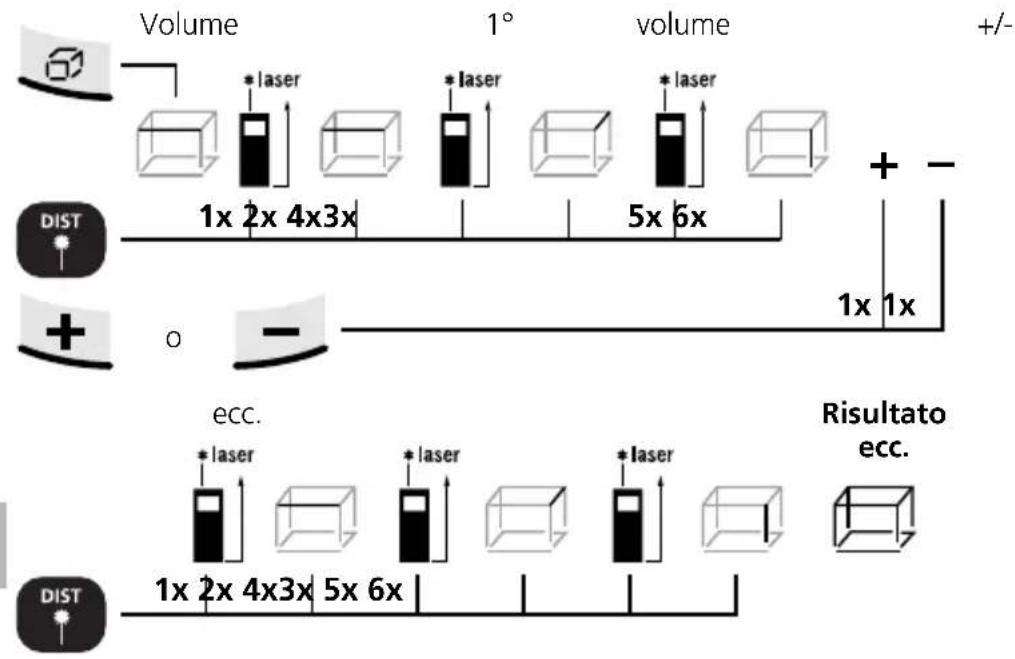

Calcolo del volume:

Volume 1° volume +/- * laser * laser * laser 1x 2x 4x3x 5x 6x + - DIST 1x 1x o - ecc. Risultato ecc. * laser * laser * laser 1x 2x 4x3x 5x 6x DIST

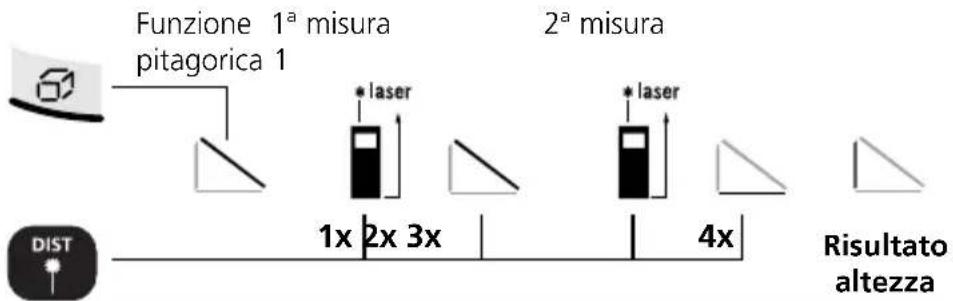

Funzione pitagorica 1:


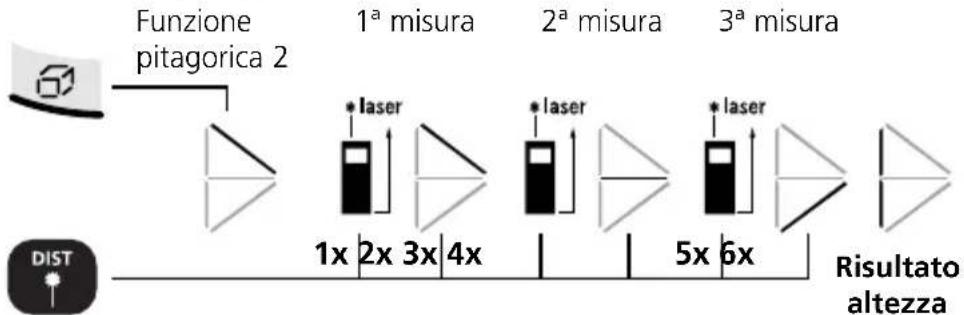

Funzione pitagorica 2:

La seconda misura avviene con la funzione automatica di min/max.

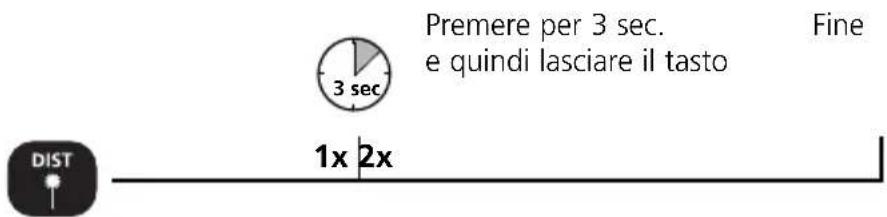

Misura permanente min/max:

Premere per 3 sec. e quindi lasciare il tasto Fine 3 sec 1x 2x DIST

Sul display LC vengono visualizzati il valore massimo (max.), quello minimo (min.) e il valore attuale.

Misura di riferimento:

Lunghezza di riferimento

Impostare la lunghezza di riferimento

1a. Selezione 1b. Impostazione 2. Definire il valore delle decine del numero di riferimento

1x

riferimento 90°

1. Muovere ora il laser in avanti e indietro.

2. Suono intermittente rapido: il valore misurato è nei limiti del valore di riferimento di ± 1 mm.

Suono intermittente lento: valore di riferimento non ancora raggiunto.

DIST 1x

Avvertenze importanti

• Il laser indica il punto fi no al quale si esegue la misura. Nel raggio laser non devono sporgere oggetti.
• El aparato compensa diferentes temperaturas ambientales al medir. Por ello considere un tiempo corto de adaptación, al cambiar de lugar con grandes diferencias de temperatura.
• L'apparecchio è utilizzabile all'aperto solo in maniera limitata e non può essere usato in presenza di intensa radiazione solare.
• Nelle misure all'aperto, la pioggia, la nebbia e la neve possono influenzare o falsificare i risultati di misura.
• In condizioni sfavorevoli, ad esempio superfici poco riflettenti, lo scarto massimo può essere maggiore di 3 mm.
• I tappeti, le imbottiture e le tende non riflettono il laser in maniera ottimale. Utilizzare superfici lisce.
• I risultati delle misure eseguite attraverso il vetro (finestre) possono essere falsificati.
• Una funzione di risparmio di energia spegne l'apparecchio automaticamente.
• Limpieza con un paño suave. No debe penetrar agua en la caja.

Dati tecnici (Con riserva di modifiche tecniche)

Campo di misura interno 0,2 m -	25 m
Precisione (tipico)* ± 3 mm / 10 m
Classe laser 2 < 1 mW
Lunghezza delle onde laser 650 nm
Alimentazione elettrica 2 pile AAA da 1,5 V
Dimensioni (L x H x P) 48 x 112 x	24 mm
Peso (con pile) 106 g
Spegnimento automatico 28 sec	aser / 3 min strumento
Temperatura d'esercizio -10°C –	40°C
Temperatura di stoccaggio -20°C	-70°C
Numero di articolo 080.949A

* fino distanze di misura di 10 m con superfici da misurare ben riflettenti e a temperatura ambiente. In caso di superfici da misurare poco riflettenti, la divergenza di misura può salire di ± 0,2 mm/m.

Codice di guasto:

Err104: Errore di calcolo

Err152: Temperatura eccessivah: > 40°C

Err154: Temperatura insufficiente: < 0°C

Err155: Segnale ricevuto troppo debole

Err156: Segnale ricevuto troppo forte

Err157: Misura errata o sottofondo troppo chiaro

L'apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all'interno dell'UE.

Questo prodotto è un apparecchio elettrico e deve pertanto essere raccolto e smaltito separatamente in conformità con la direttiva europea sulle apparecchiature elettriche ed elettroniche usate.

Per ulteriori informazioni ed indicazioni di sicurezza:

www.laserliner.com/info

CE —

!
