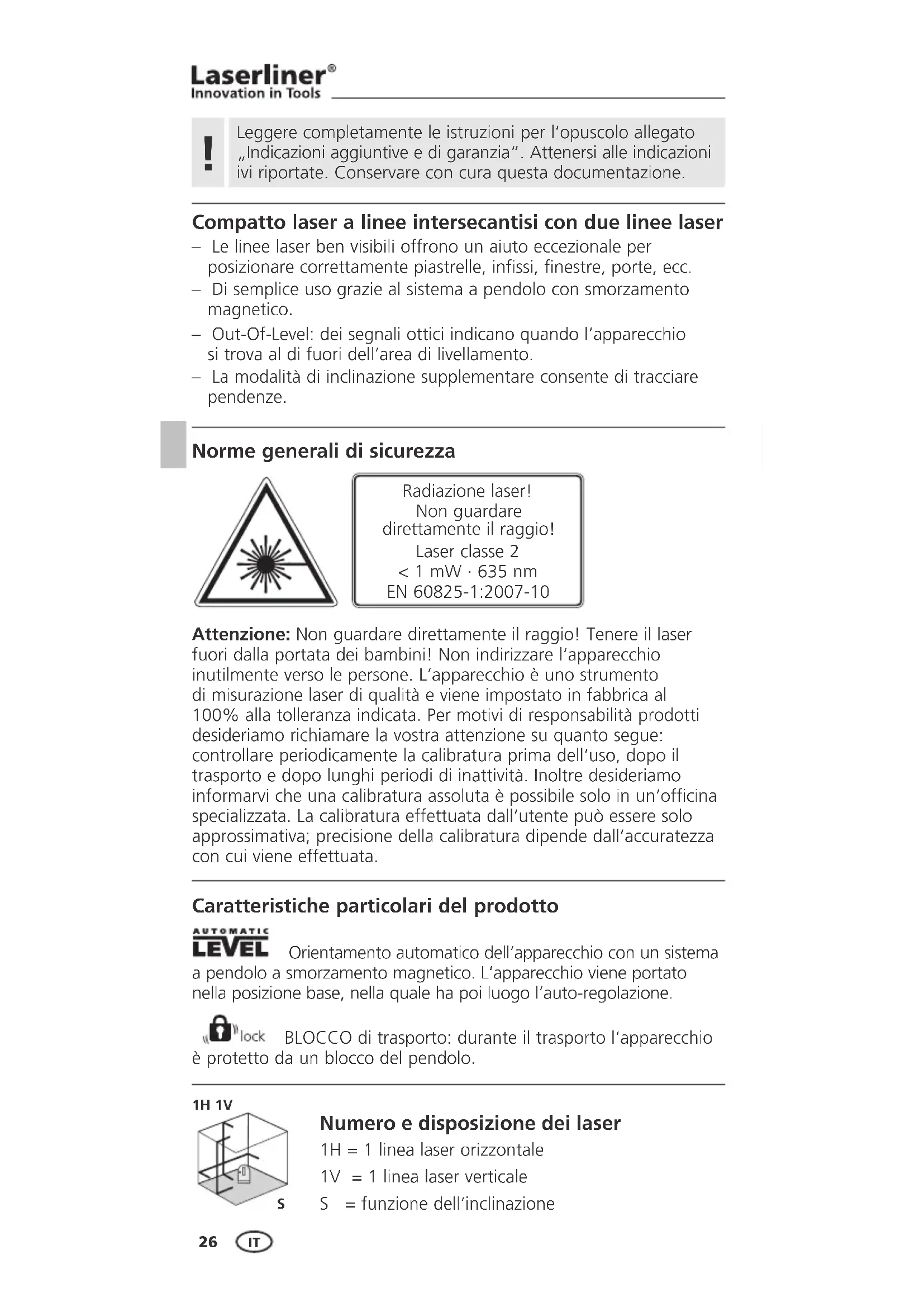

MANUALE UTENTE SuperCross-Laser Compact Laserliner

Leggere completamente le istruzioni per l'opuscolo allegato „Indicazioni aggiuntive e di garanzia“. Attenersi alle indicazioni ivi riportate. Conservare con cura questa documentazione.

Compatto laser a linee intersecantisi con due linee laser

- Le linee laser ben visibili offrono un aiuto eccezionale per posizionare correttamente piastrelle, infissi, finestre, porte, ecc.

- Di semplice uso grazie al sistema a pendolo con smorzamento magnetico.

- Out-Of-Level: dei segnali ottici indicano quando l'apparecchio si trova al di fuori dell'area di livellamento.

- La modalità di inclinazione supplementare consente di tracciare pendenze.

Norme generali di sicurezza

Radiazione laser! Non guardare direttamente il raggio!

Laser classe 2 < 1 mW · 635 nm EN 60825-1:2007-10

Attenzione: Non guardare direttamente il raggio! Tenere il laser fuori dalla portata dei bambini! Non indirizzare l'apparecchio inutilmente verso le persone. L'apparecchio è uno strumento di misurazione laser di qualità e viene impostato in fabbrica al 100% alla tolleranza indicata. Per motivi di responsabilità prodotti desideriamo richiamare la vostra attenzione su quanto segue: controllare periodicamente la calibratura prima dell'uso, dopo il trasporto e dopo lunghi periodi di inattività. Inoltre desideriamo informarvi che una calibratura assoluta è possibile solo in un'officina specializzata. La calibratura effettuata dall'utente può essere solo approssimativa; precisione della calibratura dipende dall'accuratezza con cui viene effettuata.

Caratteristiche particolari del prodotto

AUTOMATIC LEVEL

LEVEL Orientamento automatico dell'apparecchio con un sistema a pendolo a smorzamento magnetico. L'apparecchio viene portato nella posizione base, nella quale ha poi luogo l'auto-regolazione.

BLOCCO di trasporto: durante il trasporto l'apparecchio è protetto da un blocco del pendolo.

1H 1V

Numero e disposizione dei laser

1H = 1 linea laser orizzontale

1V = 1 linea laser verticale

S = funzione dell'inclinazione

SuperCross-Laser Compact

1 2 3 4 5 SuperCross Laser Compact

1 Tasto ON/OFF
2 Finestra di uscita laser
3 Sicura di trasporto
4 Gambe ribaltabili
5 Vano delle pile

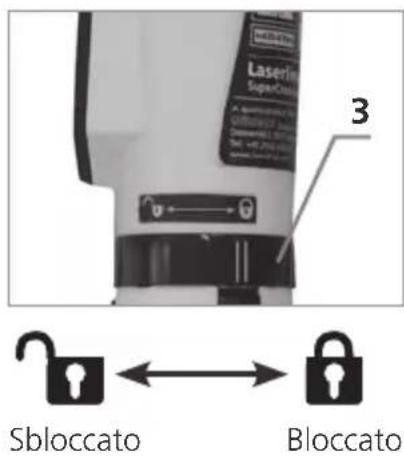

Sicura di trasporto

Laserin SuperCavity 3 Sbloccato Bloccato

!

Richiudere le gambe quando l'apparecchio viene trasportato o non viene utilizzato (4), disattivare i laser (tasto 1) e bloccare la sicurezza di trasporto (3). Riporre quindi l'apparecchio nella softbag per proteggerlo da eventuali danneggiamenti.

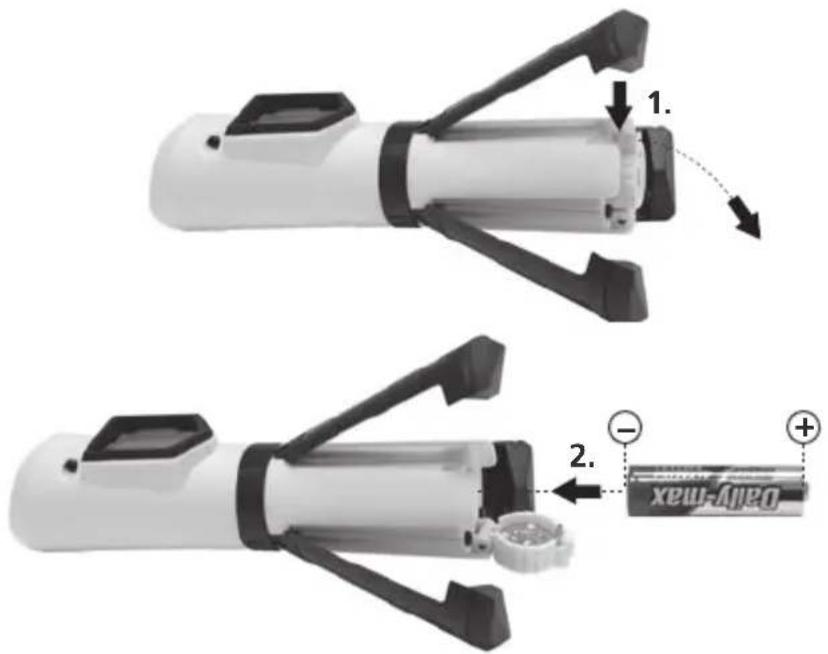

1 Installazione della pila

Inserire la batteria nel vano batterie (5).

1. 2. Daily-max

2 Livellamento orizzontale e verticale

Sbloccare la sicurezza di trasporto ed attivare i laser (tasto 1). Diventa visibile la croce laser. Si può ora procedere al livellamento orizzontale e verticale con le linee laser.

Si deve attivare la funzione Out-Of-Level prima di iniziare i livellamenti orizzontale e verticale. Allentare a tale proposito la sicurezza di trasporto. La funzione Out-Of-Level segnala quando l'apparecchio esce dal campo di livellamento automatico di 4°. Il tasto ON/OFF si accende e i laser si spengono. Appoggiare quindi l'apparecchio su una superficie più piana.

B Modalità di inclinazione

Bloccare la sicurezza di trasporto ed attivare i laser (tasto 1). Ora è possibile tracciare piani inclinati. IMPORTANTE: in questa modalità non si può livellare orizzontalmente o verticalmente, in quanto le linee laser non si orientano più automaticamente.

4 Norme UE e smaltimento

L'apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all'interno dell'UE.

Questo prodotto è un apparecchio elettrico e deve pertanto essere raccolto e smaltito separatamente in conformità con la direttiva europea sulle apparecchiature elettriche ed elettroniche usate.

Controllare periodicamente la calibratura prima dell'uso, dopo il trasporto e dopo un lungo periodo di inattività.

Dati tecnici

Range di autolivellamento	± 4°
Precisione	± 5 mm / 10 m
Portata (in funzione della luminosità dell'ambiente)	20 m
Lunghezza delle onde laser	635 nm
Classe laser / Potenza d'uscita laser a proiezione di linee	2 / < 1 mW
Alimentazione / Durata di esercizio	1 pila alcalina da 1,5V (tipo AA, LR6) / 5 ora
Temperatura d'esercizio	0°C ... +50°C
Temperatura di stoccaggio	-10°C ... + 70°C
Dimensioni (L x A x P)	35 x 153 x 36 mm
Peso (con pila)	0,13 kg

Con riserva di modifiche tecniche 02.2010. Per ulteriori informazioni ed indicazioni di sicurezza: www.laserliner.com/info

5 Verifica della calibratura

La calibratura del laser può essere controllata. Collocate lo strumento al centro di due pareti distanti tra loro almeno 5 m e accendetelo. Accendere l'apparecchio sbloccando la sicura di trasporto (croce di collimazione attiva). Vedi capitolo „Livellamento orizzontale e verticale“.

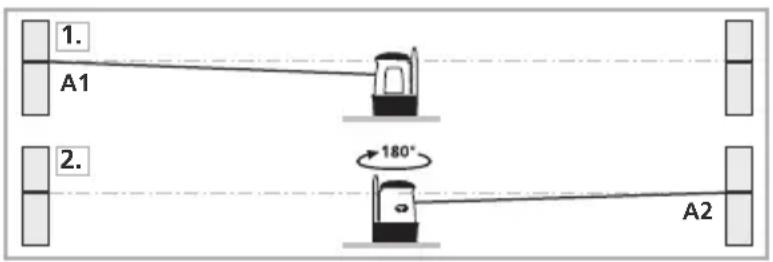

1. Marcate il punto A1 sulla parete.
2. Ruotate l'apparecchio di 180° e marcate il punto A2. A questo punto avrete un riferimento orizzontale tra A1 e A2.

1. A1 2. 180° A2

6 Esecuzione

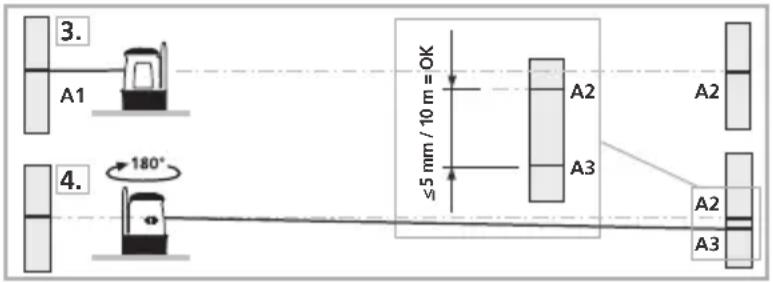

1. Avvicinate quanto più possibile l'apparecchio alla parete, all'altezza del punto A1.

2. Ruotate l'apparecchio di 180° e marcate il punto A3. La differenza tra A2 e A3 rappresenta la tolleranza.

3. A1 ≤5 mm / 10 m = OK 4. 180° A2 A3 A2 A3

!

Se la distanza tra A2 e A3 è superiore a 5 mm / 10 m, si rende necessaria una regolazione. Contattate il vostro rivenditore specializzato o rivolgetevi al Servizio Assistenza di UMAREX-LASERLINER.

Verifica della linea verticale: collocare l'apparecchio a circa 5 m da una parete. Fissare alla parete un filo a piombo lungo 2,5 m; il piombo deve poter oscillare liberamente. Accendere l'apparecchio e puntare il laser verticale sul filo a piombo. La precisione rientra nella tolleranza se lo scostamento tra la linea laser ed il filo a piombo non è maggiore di ± 1,5 mm.

Verifica della linea orizzontale:

Collocare l'apparecchio a circa 5 m da una parete ed attivare la croce di collimazione laser. Segnare il punto B sulla parete. Ruotare la croce di

≤2 mm = OK B 2,5 m C

collimazione laser di circa 2,5 m verso destra e segnare il punto C. Controllare se la linea orizzontale passante per il punto C si trova alla stessa altezza del punto B ± 2 mm. Ripetere la procedura ruotando la croce di collimazione verso sinistra.

!
