NAUDOJIMO INSTRUKCIJA SuperCross-Laser Compact Laserliner

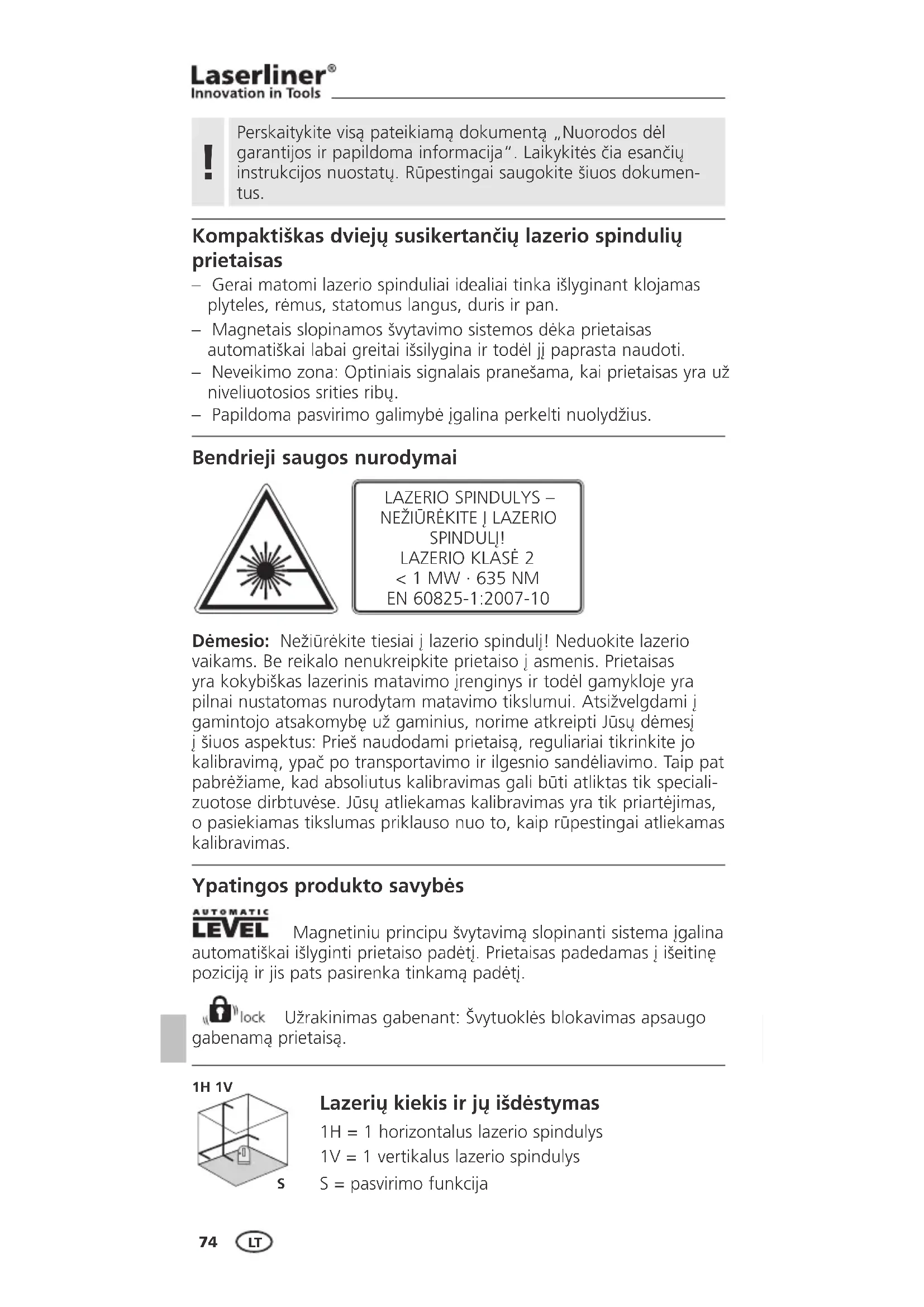

Perskaitykite visą pateikiamą dokumentą „Nuorodos dėl garantijos ir papildoma informacija“. Laikykitės čia esančių instrukcijos nuostatų. Rūpeestingai saugokite šiuos dokumentus.

Kompaktiškas dviejų susikertančių lazerio spindulių prietaisas

• Gerai matomi lazerio spinduliai idealiai tinka išlyginant klojamas plyteles, rėmus, statomus langus, duris ir pan.
• Magnetais slopinamos švytavimo sistemos dėka prietaisas automatiškai labai greitai išsilygina ir todėl ji paprasta naudoti.
• Neveikimo zona: Optiniais signalais pranešama, kai prietaisas yra už niveliuotosios srities ribu.
• Papildoma pasvirimo galimybė įgalina perkelti nuolydžius.

Bendrieji saugos nurodymai

Dėmesio: Nežiūrėkite tiesiai j lazerio spindulį! Neduokite lazerio vaikams. Be reikalo nenukreipkite prietaiso j asmenis. Prietaisas yra kokybiškas lazerinis matavimo įrenginys ir todėl gamykloje yra pilnai nustatomas nurodytam matavimo tikslumui. Atsižvelgdami j gamintojo atsakomybę už gaminius, norime atkreipti Jūsų dėmesį i šiuos aspektus: Prieš naudodami prietaisą, reguliariai tikrinkite jo kalibravimą, ypač po transportavimo ir ilgesnio sandėliavimo. Taip pat pabréžiame, kad absolutus kalibravimas gali būti atliktas tik specializuotose dirbtuvėse. Jūsų atliekamas kalibravimas yra tik priartėjimas, o pasiekiamas tikslumas priklauso nuo to, kaip rūpeestingai atliekamas kalibravimas.

Ypatingos produkto savybės

AUTOMATIC

LEVEL

Magnetiniu principu švytavimą slopinanti sistema įgalina

automatiškai išlyginti prietaiso padėtį. Prietaisas padedamas į išeitinę poziciją ir jis pats pasirenka tinkamą padėtį.

lock

Užrakinimas gabenant: Švytuoklės blokavimas apsaugo

gabenamą prietaisa.

1H 1V

Lazerių kiekis ir jų išdėstymas

1H = 1 horizontalus lazerio spindulys

1V = 1 vertikalus lazerio spindulys

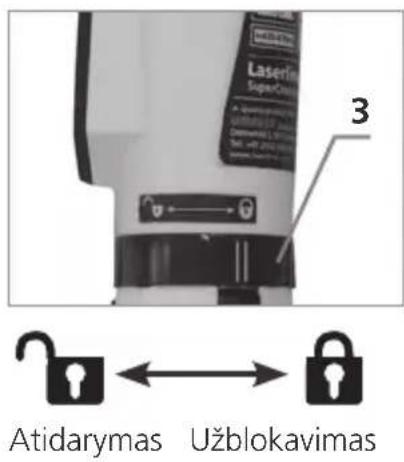

Transportavimo apsauga

Lasertin SuperCrona 3 Atidarymas Užblokavimas

!

Prieš gabenant arba jei prietaisas bus nenaudojamas, suglaus-kite atramas (4), išjunkite lazerius (1 jungiklis) ir blokuokite transportavimo apsaugus (3). Tada jdėkite prietaisą j futliarą su paminkštinimu, kad apsaugotumėte jį nuo sugadinimo.

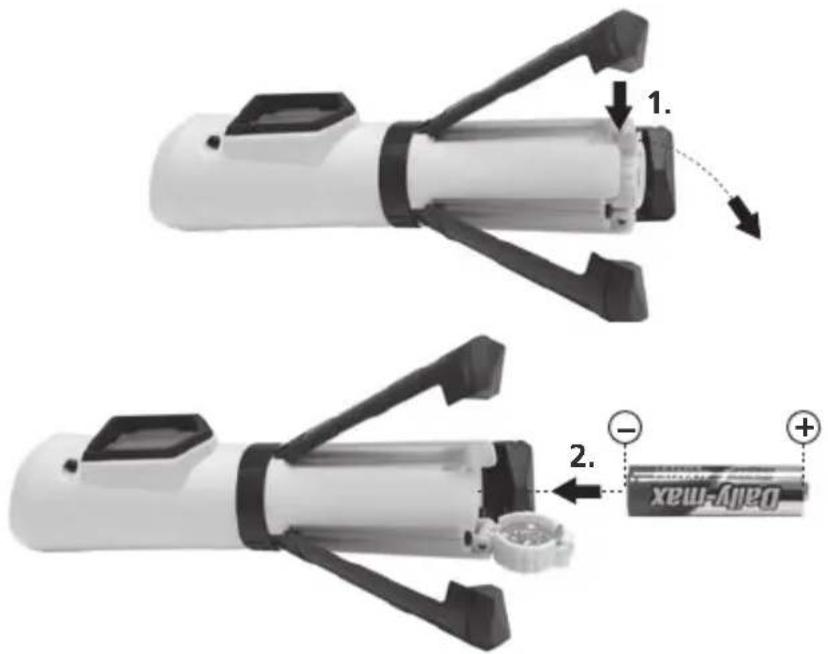

1 Baterijos ïdėjimas

Atidarykite bateriju detuve (5) ir jdėkite bateriją.

2 Horizontalus ir vertikalus niveliavimas

Atidarykite gabenimo apsaugus ir jjunkite lazerj (1 jungiklis). Pasirodo lazerio kryžius. Dabar naudojant lazerio spindulius, galima atlikti vertikalų arba horizontalų niveliavimą.

Norint niveliuoti horizontaliai ir vertikaliai, reikia aktyvuoti lygio subalansavimo funkcija. Tam reikia atleisti gabenimo apsaugą. Lygio subalansavimo funkcija praneš, jei prietaisas nukryps nuo automatinio niveliavimo srities 4°. Šiuo atveju užsidega IJUNGTA / IŠJUNGTA jungiklis ir išsijungia lazeriai. Tada prietaisą reikia statyti ant lygesnio pagrindo.

3 Pasvirimo padètis

Blokuokite gabenimo apsaugą ir jjunkite lazerį (1 jungiklis). Dabar galima įsisavinti pasvirusias plokštumas. SVARBU: Šioje padėtyje negali būti niveliuojama horizontaliai ar vertikaliai, nes lazerio spinduliai automatiškai nenusistato.

4 ES nuostatos ir utilizavimas

Prietaisas atitinka visus galiojančius standartus, reglamentuojančius laisvą prekių judėjimą ES.

Šis produktas yra elektros prietaisas ir pagal Europos Sąjungos Direktyvą dėl elektros ir elektroninės įrangos atlieku, turi būti surenkamas atskirai ir utilizuojamas aplinką tausojamuoju būdu.

Prieš naudodami prietaisą, reguliariai tikrinkite jo kalibravimą, ypač po transportavimo ir ilgesnio sandėliavimo.

Techniniai duomenys

Automatinio niveliavimo ribos	± 4°
Tikslumas	± 5 mm / 10 m
Darbinės ribos (priklauso nuo patalpos apšvietimo)	20 m
Lazerio bangų ilgis	635 nm
Lazerio klasė / linijinio lazerio išeinamoji galia	2 / < 1 mW
Elektros maitinimas ir eksploatacijos trukmė	1 x 1,5 V alkalinis elementas (tipas AA, LR6) / 5 val.
Darbinė temperatūra:	0°C ... +50°C
Sandėliavimo temperatūra	-10°C ... + 70°C
Matmenys (P x A x G)	35 x 153 x 36 mm
Masė (kartu su baterija)	0,13 kg

Pasiliekame teisę daryti techninius pakeitimus 02.2010. Daugiau sau-gos ir kitų papildomų nuorodų rasite: www.laserliner.com/info

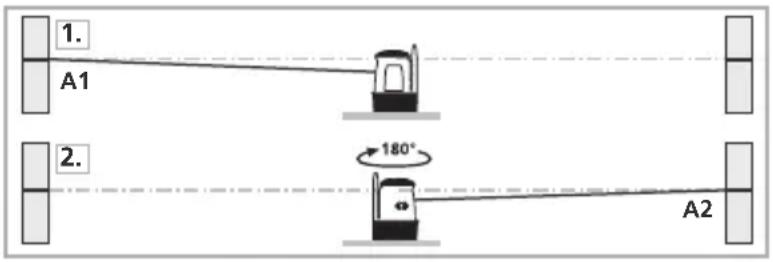

5 Pasirengimas kalibravimo patikrinimui: Jūs galite pasitikrinti lazerio kalibravimą. Padėkite prietaisą patalpos viduryje tarp dviejų sienų, tarp kurių yra ne mažesnis kaip 5 m atstumas. Junkite prietaisą, atlaisvinę transportavimo apsaugą (pasirodo lazerio kryžius). Apie tai žiūrėkite skyriuje „Horizontalusis ir vertikalusis niveliavimas”.

1. Pasižymėkite ant sienos tašką A1.
2. Pasukite prietaisą 180° ir pasižymėkite tašką A2. Dabar tarp A1 ir A2 turite horizontalią atskaitą.

1. A1 2. 180° A2

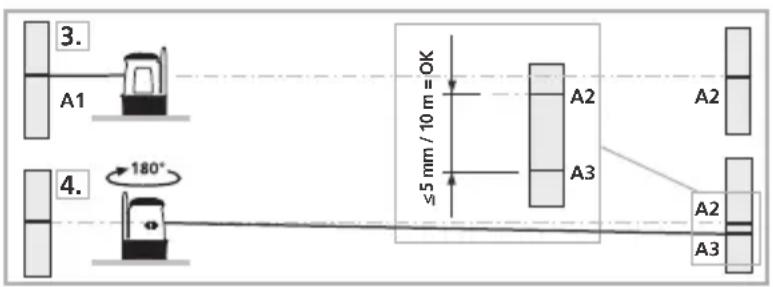

6 Kalibravimo kontrolè:

1. Pastatykite prietaisą kuo arčiau sienos pažymėto taško A1 aukštyje.
2. Pasukite prietaisą 180° ir pasižymėkite tašką A3. Skirtumas tarp A2 ir A3 yra paklaida.

3. A1 ≤5 mm / 10 m = OK A2 A3 A2 A4 180° A2 A3

Jei A2 ir A3 yra nutolę vienas nuo kito daugiau kaip 5 mm / 10 m, prietaisą būtina kalibruoti. Susisiekite su Jus aptarnavusiu pardavėju arba kreipkitės į UMAREX-LASERLINER serviso padalinį.

Vertikalios linijos kontrolė:

Pastatykite prietaisą apie 5 m nuo sienos. Prie sienos pritvirtinkite svambalą su 2,5 m ilgio virvele taip, kad svarelis laisvai švytuotų. Ijunkite prietaisą ir nukreipkite vertikalų lazerio spindulį i svarelio virvele. Tikslumas yra paklaidos ribose, jei nukrypimas tarp lazerio spindulio ir svarelio virvelės yra ne didesnis kaip ± 1.5 mm.

Horizontalios linijos kontrolé:

Pastatykite prietaisą apie 5 m nuo sienos ir jjunkite lazerio kryžių. Ant sienos pažymėkite tašką B. Lazerio kryžių pasukite apie 2,5 m į kairę ir pažymėkite

tašką C. Patikrinkite, ar horizontali linija, einanti nuo taško C ± 2 mm yra tame pačiame aukštyje kaip taškas B. Pakartokite tą patj procesą, atliekant pasukimą j kaire.

≤2 mm = OK B 2,5 m C

!
