Produkto tipas	Atsparumo drėgmės matuoklis medienai
Prekės ženklas	Laserliner
Modelis	WoodTester Compact
Matavimo principas	Atsparumo matavimas per integruotus elektrodus
Medienų grupės	2 skalės: A grupė (bukas, liepa, gluosnis, juodmedis) ir B grupė (ąžuolas, klevas, alksnis, eglė, beržas, uosis)
Matavimo diapazonas A grupė	9 % iki 23 %
Matavimo diapazonas B grupė	11 % iki 27 %
Tikslumas	± 2 %
Rodymas	12 LED: 4 žalios (sausa), 3 geltonos (drėgna), 5 raudonos (šlapia)
Maitinimas	1 baterija 6LR61 9 V
Baterijos veikimo trukmė	Apie 40 valandų
Darbo temperatūra	0 °C iki 40 °C
Laikymo temperatūra	-10 °C iki 70 °C
Maks. santykinė drėgmė	85 %
Apytiksliai matmenys	160 x 60 x 30 mm (apytiksliai)
Apytikslis svoris	150 g (su baterija, apytiksliai)
Automatinis išjungimas	Po 3 minučių neveikimo
Auto-Hold funkcija	Įsimena paskutinę reikšmę 5 sekundes po nuėmimo
Automatinis testas	Paleidimo metu visi LED trumpai užsidega
Priežiūra	Valyti elektrodus sausu audiniu; laikyti su apsauginiu dangteliu
Saugumas	Aštrūs elektrodai – visada naudoti apsauginį dangtelį; vengti paslėptų laidų

Dažnai užduodami klausimai - WoodTester Compact Laserliner

Kaip veikia WoodTester Compact?

Jis matuoja medienos drėgmę elektrine varža. Įspauskite elektrodus į medieną ir perskaitykite procentą LED ekrane. Reikšmės nurodomos sausos masės atžvilgiu.

Kokios yra medienos grupės ir kaip jas naudoti?

A grupė (bukas, liepa, gluosnis, juodmedis) naudoja viršutinę skalę; B grupė (ąžuolas, klevas, alksnis, eglė, beržas, uosis) naudoja apatinę skalę. Pasirinkite grupę naudodami ON/OFF jungiklį (paspauskite, kad pakeistumėte).

Ką reiškia LED spalvos?

Žalios = sausa (juostos 0-4), geltonos = drėgna (juostos 5-7), raudonos = šlapia (juostos 8-12). B grupei palyginkite amplitudę su apatine spalvų skale.

Kokią bateriją naudoti ir kiek laiko ji veikia?

Naudokite 9V 6LR61 bateriją. Veikimo trukmė apie 40 valandų. Prietaisas automatiškai išsijungia po 3 minučių, kad taupytų bateriją.

Ką daryti, jei matavimo metu neužsidega nė vienas LED?

Medžiaga gali būti per sausa. Atlikite automatinį testą, įspausdami elektrodus į apsauginį dangtelį: visi LED turėtų užsidegti. Jei ne, patikrinkite bateriją.

Kaip interpretuoti 13 % reikšmę A grupei?

13 % atitinka žalią LED (sausa) pagal A grupės skalę. Medieną laikoma sausa, tinkama staliaus darbams.

Ar galima matuoti kitų medžiagų nei mediena drėgmę?

Ne, prietaisas yra specialiai kalibruotas medienai su dviem rūšių grupėmis. Jis netinka statybinėms medžiagoms, tokioms kaip gipsas ar betonas.

Kur atlikti matavimą ant medienos gabalo?

Pasirinkite neapdorotą vietą, be šakų, nešvarumų ar sakų. Venkite galinių paviršių, nes ten mediena džiūsta greičiau ir iškraipo matavimą.

Kaip prižiūrėti prietaisą?

Po kiekvieno naudojimo nuvalykite elektrodus sausu skudurėliu. Visada uždėkite apsauginį dangtelį, kad išvengtumėte sužalojimų ir apsaugotumėte prietaisą. Laikykite sausoje vietoje.

Ką daryti gedimo atveju ar remontui?

Peržiūrėkite visą instrukciją arba svetainę www.laserliner.com/info. Prietaiso vartotojas negali taisyti; esant problemai kreipkitės į techninės priežiūros tarnybą. Jis atitinka WEEE direktyvą dėl perdirbimo.

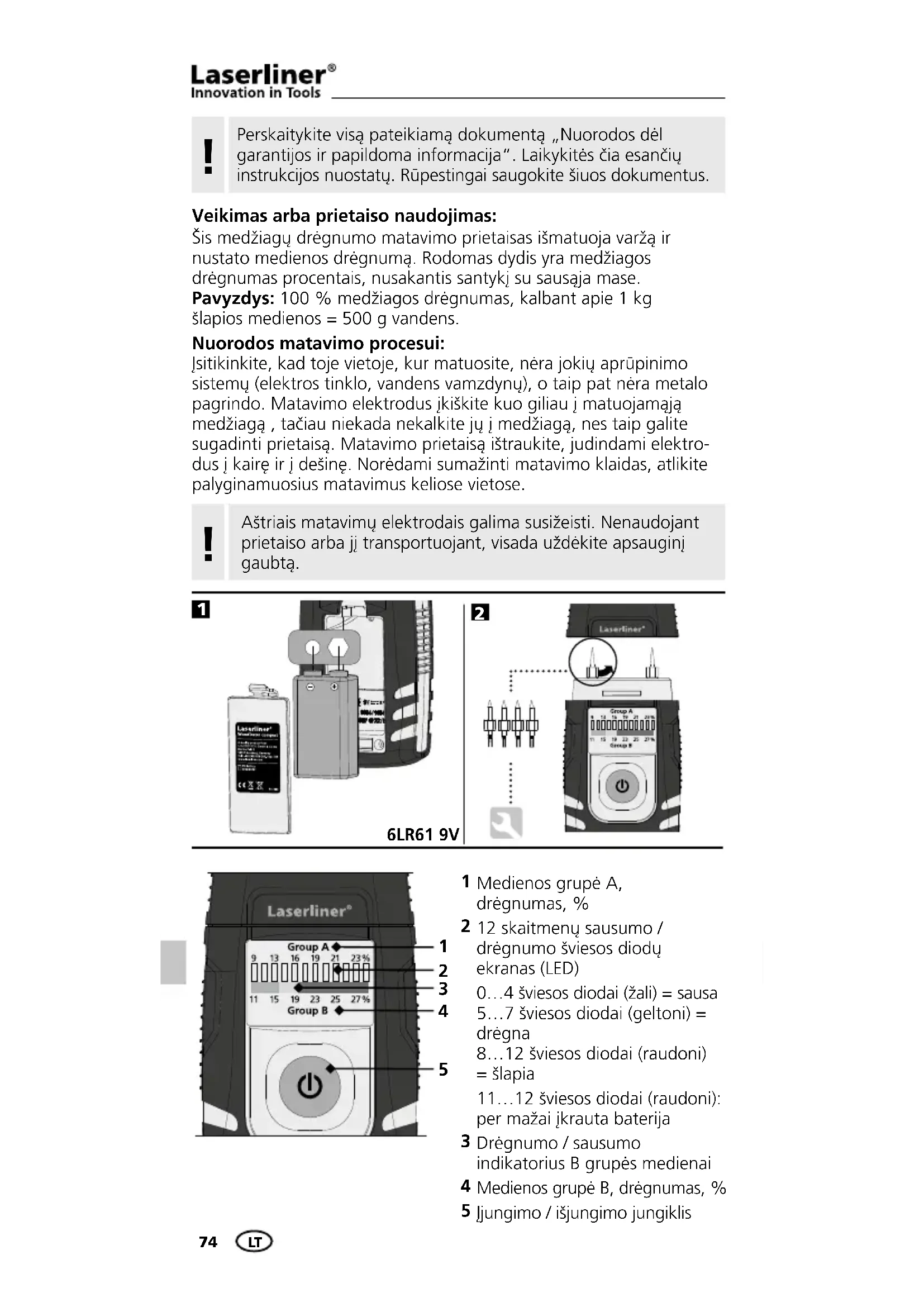

NAUDOJIMO INSTRUKCIJA WoodTester Compact Laserliner

Perskaitykite visą pateikiamą dokumentą „Nuorodos dėl garantijos ir papildoma informacija”. Laikykitės čia esančių instrukcijos nuostatų. Rūpeestingai saugokite šiuos dokumentus.

Veikimas arba prietaiso naudojimas:

Šis medžiagų drėgnumo matavimo prietaisas išmatuoja varžą ir nustato medienos drėgnumą. Rodomas dydis yra medžiagos drėgnumas procentais, nusakantis santykį su sausaja mase.

Pavyzdys: 100 % medžiagos drėgnumas, kalbant apie 1 kg šlapios medienos = 500 g vandens.

Nuorodos matavimo procesui:

Isitikinkite, kad toje vietoje, kur matuosite, néra jokių aprūpinimo sistemų (elektros tinklo, vandens vamzdynų), o taip pat néra metalo pagrindo. Matavimo elektrodus jkiškite kuo giliau į matuojamąją medžiagą , tačiau niekada nekalkite jų į medžiagą, nes taip galite sugadinti prietaisą. Matavimo prietaisą ištraukite, judindami elektrodus į kairę ir į dešinę. Norėdami sumažinti matavimo klaidas, atlikite palyginamuosius matavimus keliose vietose.

!

Aštriais matavimų elektrodais galima susižeisti. Nenaudojant prietaiso arba jį transportuojant, visada uždėkite apsauginį gaubtą.

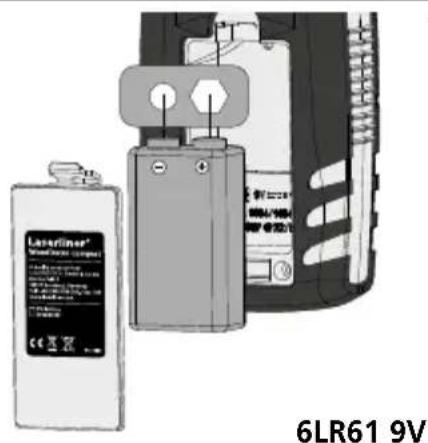

1

Laserfiner® 6LR61 9V

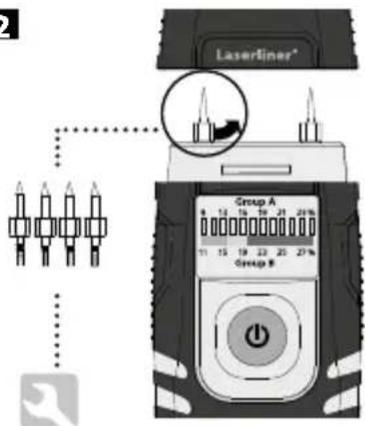

2

Laserliner* Group A 10 15 19 23 27% Group B 11 15 19 23 27%

Laserliner® Group A 9 13 16 19 21 23 % 11 15 19 23 25 27 % Group B 1 2 3 4 5

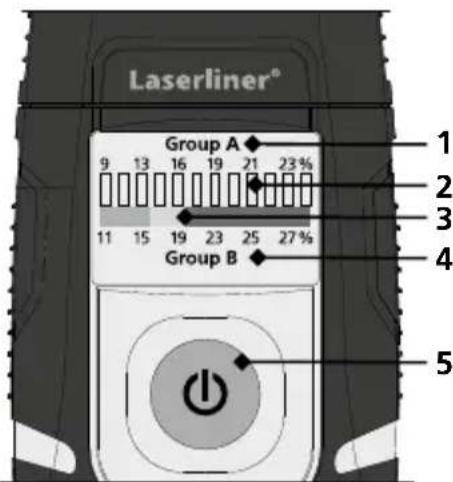

1 Medienos grupė A, drėgnumas, %
2 12 skaitmenų sausumo / drėgnumo šviesos diodu ekranas (LED)
0...4 šviesos diodai (žali) = sausa
5...7 šviesos diodai (geltoni) = drėgna
8...12 šviesos diodai (raudoni) = šlapia
11...12 šviesos diodai (raudoni): per mažai jkrauta baterija
3 Drègnumo / sausumo indikatorius B grupès medienai
4 Medienos grupė B, drėgnumas, %
5 ljungimo / išjungimo jungiklis

WoodTester Compact

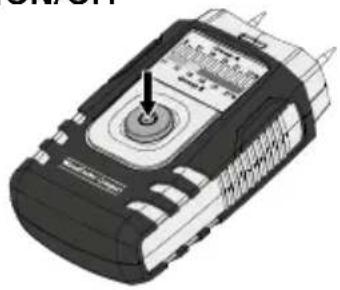

B ON/OFF

Praėjus 3 minutėms po matavimo, tausojant baterijas, prietaisas automatiškai išsijungia. Norėdami prietaisą vėl jjungti, dar kartą nuspauskite jjungimo / išjungimo jungiklj.

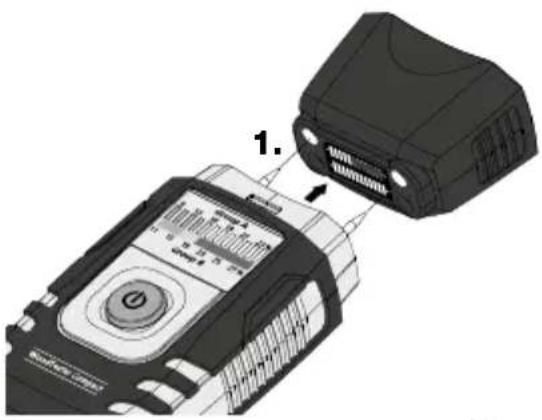

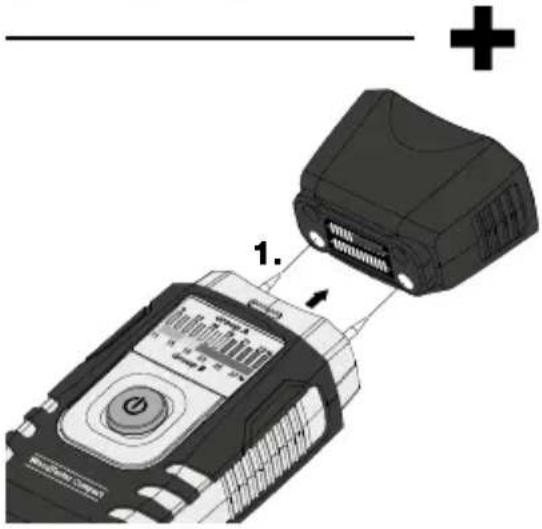

4 Savikontrolès funkcija

Šviečia 4 žali ir vienas geltonas šviesos diodai.

Matuoti reikia niekuo neapdorotoje, nešakingoje, švarioje ir nesakingoje vietoje.

Nereikėtų matuoti iš priekinių šonų, nes čia medis labai greitai išdžiūsta ir bus iškreipti rezultatai.

7a A grupės drėgnumo / sausumo rodmenų šviesos diodai

sausa drėgna šlapia

Jungus prietaisą, trumpam užsidega visi 12 šviesos diodu. Po to nuolat mirksi pirmasis žalias šviesos diodas. Iranga parengta eksploatacijai. Jei atliekamas A grupės medienos drėgnumo matavimas, tai medienos drėgnumas % nuskaitomas viršutinėje skalėje. Augant medienos drėgnumui, kinta ir LED rodmuo slinkdamas iš kairės į dešinę. 12 skaitmenų šviesos diodu rodmuo skirstomas į 4 žalius (sausa), 3 geltonus (drėgna) ir 5 raudonus (šlapia) segmentus. Medienos drėgnumą galima įvertinti tiek pagal procentinę duomenų išraišką, tiek ir pagal šviesos diodo spalvą.

Atitinkamas pavyzdys: 13 %, žali šviesos diodai = sausa.

7b B grupės drėgnumo / sausumo rodmenų šviesos diodai

Jei atliekamas B grupės medienos drėgnumo matavimas, tai medienos drėgnumas % nuskaitomas apatinėje skalėje. Norint įvertinti, ar mediena laikytina „sausa“, „drėgna“ ar „šlapia“, yra naudojamas šviesos diodų rodmens dydis ir nepriklausomai nuo jo spalvos, palyginamas su žemiau esančia spalvų skale. Dabar vertinama remiantis žemutine spalvų skale. Žalia = sausa, geltona = drėgna, raudona = šlapia.

Atitinkamas pavyzdys: 23 %, raudona apatinės skalės sritis = šlapia.

!

Jei atliekant matavimą šviesos diodai nedegtų, tai gali būti, kad matuojama medžiaga yra per sausa. Naudodami apsauginį gaubtą, atlikite savikontrolės testą, kad nustatytumėte, ar matavimo prietaisas yra tinkamos būklės.

Ištraukus prietaisą iš matuojamo objekto, paskutinio matavimo rezultatas yra automatiškai saugomas dar apie 5 sek. Tuo metu mirksi šviesos diodai ir rodo paskutinį nustatytą matavimo rezultatą. Kai vėl pradės mirksėti pirmas žalias šviesos diodas, prietaisas bus vėl parengtas naujam matavimui.

Prietaisas tik tada veiks patikimai ir saugiai, kai bus eksplo- atuojamas nustatytomis klimatinėmis sąlygomis ir jis bus naudojamas tik pagal paskirtį. Už matavimo rezultatų vertinimą ir atitinkamų priemonių taikymą atsako vartotojas, priklausomai nuo atitinkamų darbo uždavinių.

Techniniai duomenys

Matavimo principas	Rezistyvinis medžiagų drėgmės matavimas integruotais elektrodais
Medžiaga	2 medienos skalės
Medienos grupė A	9% ... 23%
Medienos grupė B	11% ... 27%
Tikslumas	± 2%
Nominali temperatūra	22 °C
Leidžiama darbinė temperatūra	0 °C ... 40 °C
Leidžiama laikymo temperatūra	-10 °C ... 70 °C
Leidžiamas maksimalus santykinis oro drėgnumas	85%
Aprūpinimas įtampa	1 x 6LR61 9V
Baterijų eksploatacijos trukmė	apie 40 val.

Pasiliekame teisę daryti techninius pakeitimus. 01.15.

ES nuostatos ir utilizavimas

Prietaisas atitinka visus galiojančius standartus, reglamentuojančius laisvą prekių judėjimą ES.

Šis produktas yra elektros prietaisas ir pagal Europos Sąjungos Direktyvą dėl elektros ir elektroninės jrangos atlieku, turi būti surenkamas atskirai ir utilizuojamas aplinką tausojamuoju būdu.

Daugiau saugos ir kitų papildomų nuorodu rasite:

www.laserliner.com/info
