Toote tüüp	Puidu takistusniiskusmõõtur
Mark	Laserliner
Mudel	WoodTester Compact
Mõõtmispõhimõte	Takistusmõõtmine sisseehitatud elektroodide kaudu
Puidurühmad	2 skaalat: A-rühm (pöök, pärn, paju, eebenipuu) ja B-rühm (tamm, vaher, lepp, kuusk, kask, saar)
Mõõtevahemik A-rühm	9% kuni 23%
Mõõtevahemik B-rühm	11% kuni 27%
Täpsus	± 2%
Ekraan	12 LED-i: 4 rohelist (kuiv), 3 kollast (niiske), 5 punast (märg)
Toide	1 patarei 6LR61 9 V
Patarei kestus	Umbes 40 tundi
Töötemperatuur	0 °C kuni 40 °C
Säilitustemperatuur	-10 °C kuni 70 °C
Maksimaalne suhteline õhuniiskus	85%
Ligikaudsed mõõtmed	160 x 60 x 30 mm (hinnanguline)
Ligikaudne kaal	150 g (koos patareiga, hinnanguline)
Automaatne väljalülitus	Pärast 3-minutilist tegevusetust
Auto-Hold funktsioon	Salvestab viimase väärtuse 5 sekundiks pärast eemaldamist
Automaattest	Käivitamisel süttivad kõik LED-id lühidalt
Hooldus	Puhastage elektroode kuiva lapiga; hoidke kaitsekorgiga
Ohutus	Teravad elektroodid – kasutage alati kaitsekorki; vältige peidetud juhtmeid

Korduma kippuvad küsimused - WoodTester Compact Laserliner

Kuidas WoodTester Compact töötab?

See mõõdab puidu niiskust elektrilise takistuse abil. Suruge elektroodid puitu ja lugege protsent LED-ekraanilt. Väärtused on viidatud kuivmassile.

Millised on puidurühmad ja kuidas neid kasutada?

A-rühm (pöök, pärn, paju, eebenipuu) kasutab ülemist skaalat; B-rühm (tamm, vaher, lepp, kuusk, kask, saar) kasutab alumist skaalat. Valige rühm lüliti ON/OFF abil (vajutage vahetamiseks).

Mida tähendab LED-ide värv?

Roheline = kuiv (ribad 0-4), kollane = niiske (ribad 5-7), punane = märg (ribad 8-12). B-rühma puhul võrrelge amplituudi alumise värviskaalaga.

Millist patareid kasutada ja kui kaua see kestab?

Kasutage 9V 6LR61 patareid. Kestus on umbes 40 tundi. Seade lülitub patarei säästmiseks automaatselt välja 3 minuti pärast.

Mida teha, kui mõõtmise ajal ükski LED ei sütti?

Materjal võib olla liiga kuiv. Tehke automaattest, surudes elektroodid kaitsekorki: kõik LED-id peaksid süttima. Kui ei, kontrollige patareid.

Kuidas tõlgendada väärtust 13% A-rühma puhul?

13% vastab rohelisele LED-ile (kuiv) vastavalt A-rühma skaalale. Puit loetakse puusepatööks kuivaks.

Kas saab mõõta muude materjalide kui puidu niiskust?

Ei, seade on spetsiaalselt kalibreeritud puidu jaoks kahe puidurühmaga. See ei sobi ehitusmaterjalidele nagu kips või betoon.

Kus teha mõõtmine puidutükil?

Valige töötlemata koht, mis on vaba okstest, mustusest või vaigust. Vältige otsapindu, sest puit kuivab seal kiiremini ja moonutab mõõtmist.

Kuidas seadet hooldada?

Puhastage elektroode pärast iga kasutamist kuiva lapiga. Pange alati kaitsekork tagasi, et vältida vigastusi ja kaitsta seadet. Hoida kuivas kohas.

Mida teha rikke või remondi korral?

Tutvuge täieliku kasutusjuhendi või veebisaidiga www.laserliner.com/info. Seadet ei saa kasutaja ise parandada; probleemide korral võtke ühendust klienditeenindusega. See vastab DEEE direktiivile ringlussevõtu osas.

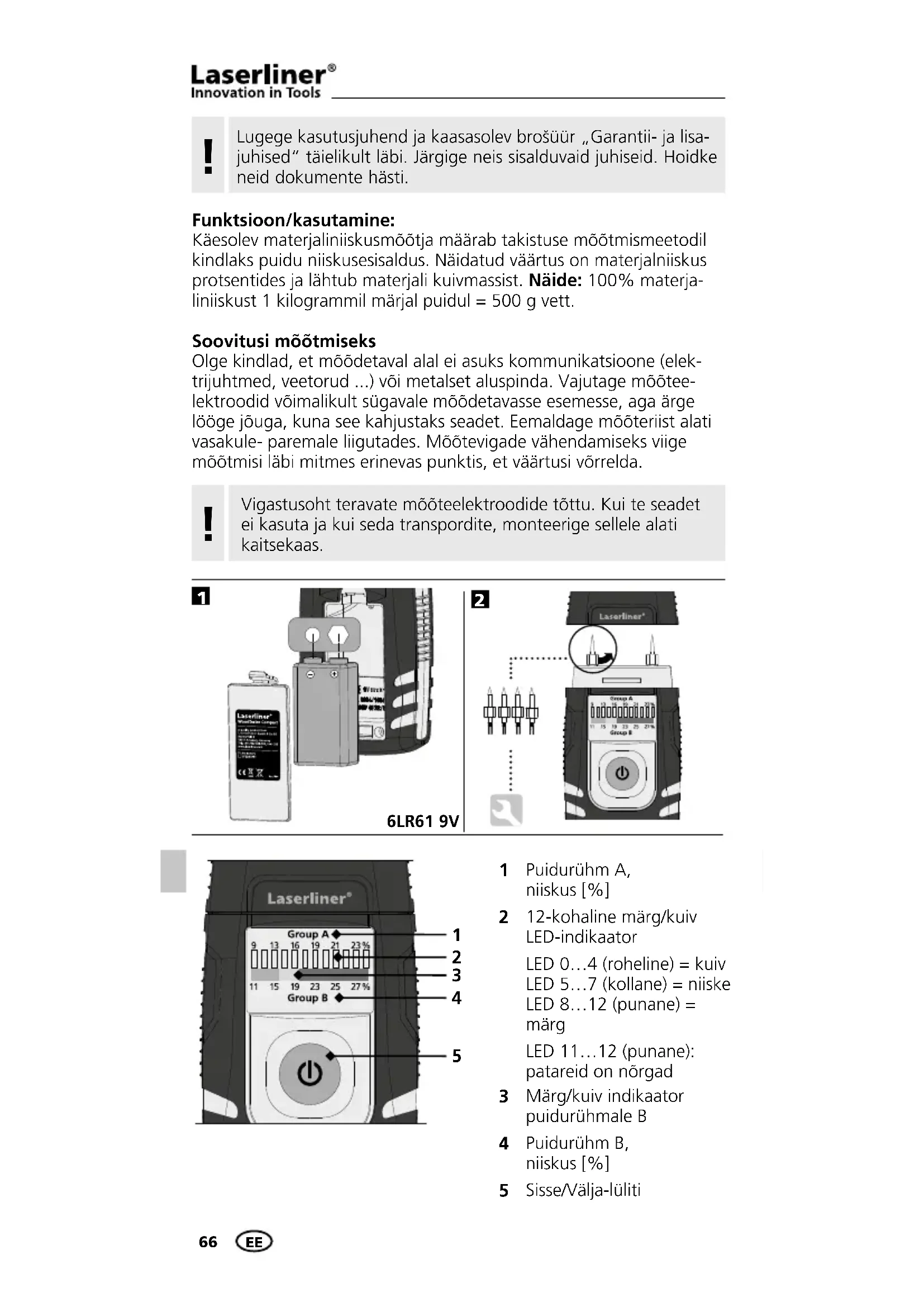

KASUTUSJUHEND WoodTester Compact Laserliner

Lugege kasutusjuhend ja kaasasolev brošüür „Garantii- ja lisa- juhised“ täielikult läbi. Järgige neis sisalduvaid juhiseid. Hoidke neid dokumente hästi.

Funktsioon/kasutamine:

Käesolev materjaliniiskusmõõtja määrab takistuse mõõtmismeetodil kindlaks puidu niiskusesisaldus. Näidatud väärtus on materjalniiskus protsentides ja lähtub materjali kuivmassist. Näide: 100% materjaliniiskust 1 kilogrammil märjal puidul = 500 g vett.

Soovitusi mõõtmiseks

Olge kindlad, et mõõdetaval alal ei asuks kommunikatsioone (elek-trijuhtmed, veetorud ...) või metalset aluspinda. Vajutage mõõtee-lektroodid võimalikult sügavale mõõdetavasse esemesse, aga ärge lõöge jõuga, kuna see kahjustaks seadet. Eemaldage mõõteriist alati vasakule- paremale liigutades. Mõõtevigade vähendamiseks viige mõõtmisi läbi mitmes erinevas punktis, et väärtusi võrrelda.

!

Vigastusoht teravate mõõteelektroodide tõttu. Kui te seadet ei kasuta ja kui seda transpordite, monteerige sellele alati kaitsekaas.

1

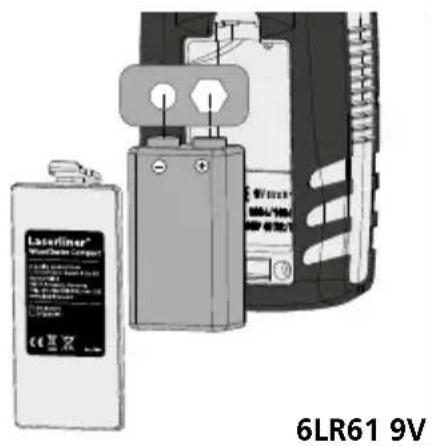

Laserliner® 6LR61 9V

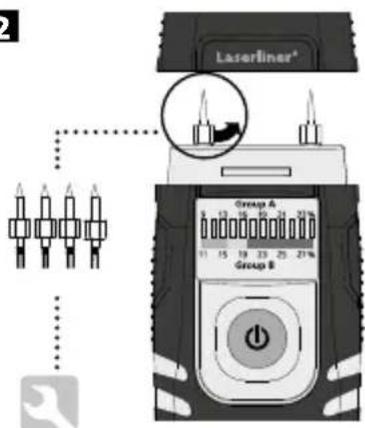

2

Laserliner® Group A Group B 11 15 19 23 25 27% 10 13 16 19 24 Group B Group A Group B

Laserliner® Group A 1 2 3 4 5 Group B 9 13 16 19 21 23 % 11 15 19 23 25 27 %

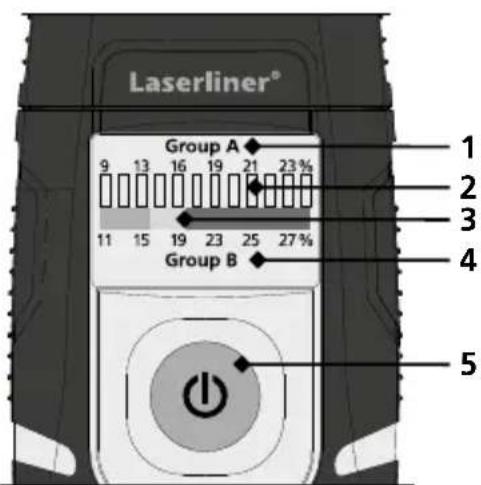

1 Puidurühm A, niiskus [%]
2 12-kohaline märg/kuiv LED-indikaator
LED 0...4 (roheline) = kuiv
LED 5...7 (kollane) = niiske
LED 8...12 (punane) = märg
LED 11...12 (punane): patareid on nõrgad
3 Märg/kuiv indikaator puidurühmale B
4 Puidurühm B, niiskus [%]
5 Sisse/Välja-lüliti

WoodTester Compact

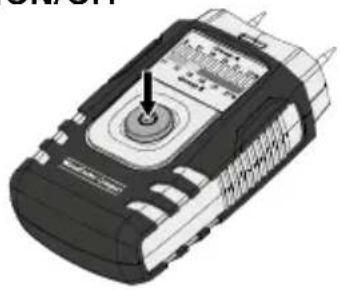

B ON/OFF

Seade lülitub patareide säästmiseks 3 minuti möödudes automaatselt välja. Vajutage seejärel seadme taassisselülitamiseks uuesti Sisse/Välja-lülitit.

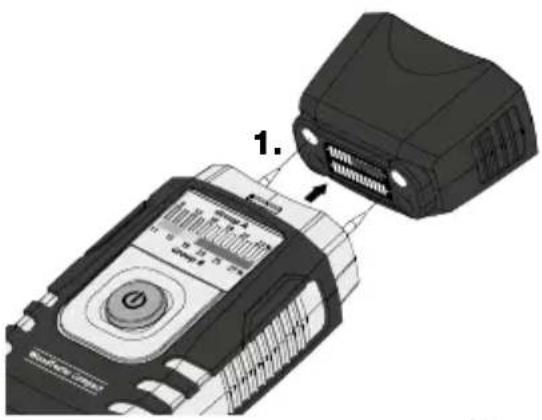

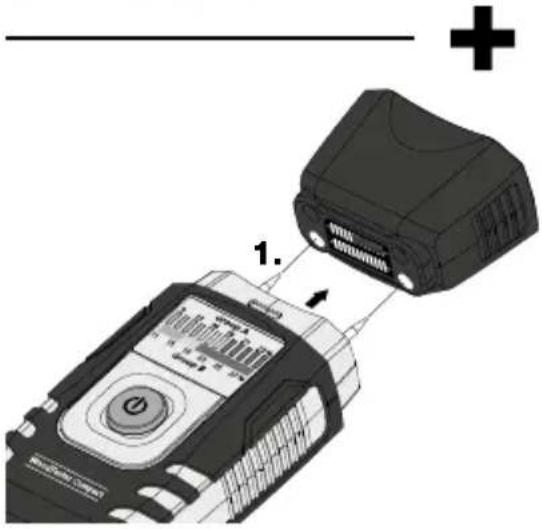

4 Enesetestimisfunktsioon

4 rohelist ja üks kollane LED-lamp.

4 rohelist, 3 kollast ja 5 punast LEDi põlevad.

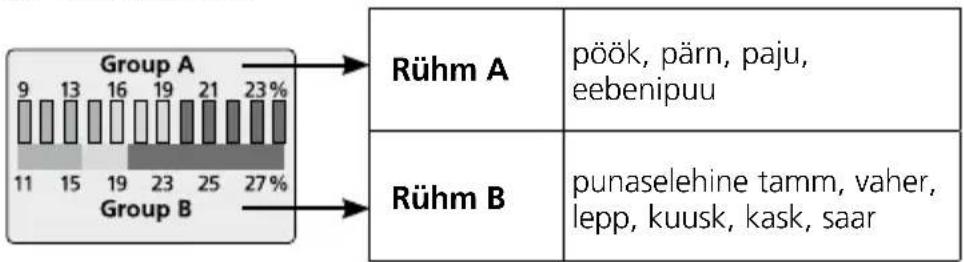

5 Puidurühmad

6 Puiduniiskuse määramine

Mõõdetav ala peaks olema töötle-mata ja vaba okstest, mustusest ja vaigust. Ärge mõõtke esipoolel, kuna seal kuivab puit kõige kiiremini ja seetõttu võivad mõõteväärtused olla valed.

7a Märg/kuiv LED-näidik, rühm A

kuiv niiske märg

Pärast seadme sisselülitamist süttivad hetkeks köik 12 LEDi. Seejärel vilgub esimene roheline LED püsivalt. Nüüd on seade töövalmis. Kui seejärel viiakse läbi mõõtmine rühma A puidul, siis tuleb %-des niiskusesisaldus ülemiselt skaalalt maha lugeda. Koos suureneva niiskusesisaldusega muutub vasakult paremale ka LED-näidik. 12-kohali-ne LED-näidik on jaotatud 4-ks roheliseks (kuiv), 3-ks kollaseks (niiske) ja 5-ks punaseks (märg) segmendiks. Puidu niiskusesisaldust saab määrata nii %-andmete kui ka LEDi-värvuste põhjal.

Näide siin: 13%, roheline LED = kuiv.

7b Märg/kuiv LED-näidik, rühm B

kuiv niiske märg

Kui seejärel viiakse läbi mõõtmine rühma B puidul, siis tuleb %-des niiskusesisaldus alumiselt skaalalt maha lugeda. Tegemaks kindlaks, kas puit tuleb jaotada rühma „kuiv“, „niiske“ või „märg“, kasutatakse LED-näidu kõrgust ning võrreldakse seda värvusest sõltumatult alloleva värviskaalaga. Hinnang antakse nüüd alumise värviskaala põhjal.

Roheline = kuiv, kollane = niiske, punane = märg.

Näide siin: 23%, punane vahemik alumisel skaalal = märg.

!

Kui LED-näit mõõtmisel ei toimi, siis on võimalik, et mõõdetav materjal on liiga kuiv. Viige kaitsekorgi abil läbi enesetest tegemaks kindlaks, kas mõõteriist on laitmatus seisukorras.

8 Auto-Hold-funktsioon

Pärast seadme mõõdetavast materjalist väljatõmbamist säilitatakse viimast mõõteväärtust automaatselt u 5 sekundit. Mainitud ajavahemikul LEDid vilguvad ja näitavad viimati kindlaksmääratud mõõteväärtust. Esimese rohelise LEDi vilkuma hakkamisel on seade taas uue mõõtmise jaoks valmis.

Talitlus ja tööohutus on tagatud üksnes juhul, kui mõõteriista kasutatakse andmetes esitatud klimaatilistes tingimustes ning otstarbel, mille tarvis see konstrueeriti. Mõõtetulemuste hindamine ja neist tulenevad meetmed kuuluvad olenevalt vastavast tööülesandest kasutaja vastutuse alla.

Tehnilised andmed

Mõõtmisprintsiip	Takistuslik materjaliniiskuse mõõtmine integreeritud elektroodide kaudu
Materjal	2 puiduskaalat
Mõõtepiirkond, puidurühm A	9% ... 23%
Mõõtepiirkond, puidurühm B	11% ... 27%
Täpsus	± 2%
Nimitemperatuur	22 °C
Lubatud töötemp.	0 °C...40 °C
Lubatud ladustamistemperatuur	-10 °C...70 °C
Lubatud max suhteline õhuniiskus	85%
Pingetoide	1 x 6LR61 9V
Patarei eluiga	u 40 tundi

Õigus tehnilisteks muudatusteks. 01.15.

ELi nõuded ja utiliseerimine

Seade täidab kõik nõutavad normid vabaks kaubavahetuseks EL-i piires.

Käesolev toode on elektriseade ja tuleb vastavalt Euroopa direktiivile elektri- ja elektroonikaseadmete jäätmete kohta eraldi koguda ning kõrvaldada.

Edasised ohutus- ja lisajuhised aadressil:

www.laserliner.com/info
