Tuotetyyppi	Puunkosteusmittari (resistanssi)
Merkki	Laserliner
Malli	WoodTester Compact
Mittausperiaate	Resistanssimittaus sisäänrakennetuilla elektrodeilla
Puuryhmät	2 asteikkoa: Ryhmä A (pyökki, lehmus, paju, eebenpuu) ja Ryhmä B (tammi, vaahtera, leppä, kuusi, koivu, saarni)
Mittausalue Ryhmä A	9 % – 23 %
Mittausalue Ryhmä B	11 % – 27 %
Tarkkuus	± 2 %
Näyttö	12 LED: 4 vihreää (kuiva), 3 keltaista (kostea), 5 punaista (märkä)
Virtalähde	1 paristo 9V 6LR61
Pariston kesto	Noin 40 tuntia
Käyttölämpötila	0 °C – 40 °C
Säilytyslämpötila	-10 °C – 70 °C
Suhteellinen kosteus max.	85 %
Suunnilleen mitat	160 x 60 x 30 mm (arviolta)
Suunnilleen paino	150 g (pariston kanssa, arviolta)
Automaattinen sammutus	3 minuutin käyttämättömyyden jälkeen
Auto-Hold-toiminto	Tallentaa viimeisen arvon 5 sekunniksi irrottamisen jälkeen
Automaattinen testi	Käynnistyessä kaikki LEDit syttyvät lyhyesti
Huolto	Puhdista elektrodit kuivalla liinalla; säilytä suojakapselin kanssa
Turvallisuus	Terävät elektrodit – käytä aina suojakapselia; vältä piilossa olevia johtoja

Usein kysytyt kysymykset - WoodTester Compact Laserliner

Miten WoodTester Compact toimii?

Se mittaa puun kosteutta sähkövastuksen avulla. Työnnä elektrodit puuhun ja lue prosenttiosuus LED-näytöltä. Arvot ovat suhteessa kuivapainoon.

Mitkä ovat puuryhmät ja miten niitä käytetään?

Ryhmä A (pyökki, lehmus, paju, eebenpuu) käyttää ylempää asteikkoa; ryhmä B (tammi, vaahtera, leppä, kuusi, koivu, saarni) käyttää alempaa asteikkoa. Valitse ryhmä ON/OFF-kytkimellä (paina vaihtaaksesi).

Mitä LEDien värit tarkoittavat?

Vihreät = kuiva (palkit 0-4), keltaiset = kostea (palkit 5-7), punaiset = märkä (palkit 8-12). Ryhmälle B vertaa amplitudia alempaan väriasteikkoon.

Mitä paristoa käytetään ja kuinka kauan se kestää?

Käytä 9V 6LR61-paristoa. Kesto on noin 40 tuntia. Laite sammuu automaattisesti 3 minuutin jälkeen pariston säästämiseksi.

Mitä tehdä, jos mittauksen aikana mikään LED ei syty?

Materiaali saattaa olla liian kuiva. Suorita automaattinen testi työntämällä elektrodit suojakapseliin: kaikkien LEDien pitäisi syttyä. Jos eivät, tarkista paristo.

Miten tulkita 13 %:n arvo ryhmälle A?

13 % vastaa vihreää LEDiä (kuiva) ryhmän A asteikolla. Puu on kuivaa puusepäntyöhön.

Voiko laitteella mitata muiden materiaalien kuin puun kosteutta?

Ei, laite on erityisesti kalibroitu puulle kahdella puulajiryhmällä. Se ei sovellu rakennusmateriaaleille kuten kipsille tai betonille.

Mihin kohtaan puukappaletta mittaus tehdään?

Valitse käsittelemätön kohta, jossa ei ole oksia, likaa tai pihkaa. Vältä päätypintoja, koska puu kuivuu niissä nopeammin ja vääristää mittausta.

Miten laitetta huolletaan?

Puhdista elektrodit kuivalla liinalla jokaisen käytön jälkeen. Aseta aina suojakapseli takaisin välttääksesi vammat ja suojataksesi laitetta. Säilytä kuivassa paikassa.

Mitä tehdä, jos laite ei toimi tai tarvitsee korjausta?

Katso täydelliset ohjeet tai www.laserliner.com/info. Laitetta ei voi korjata itse; ota yhteyttä huoltopalveluun ongelmien ilmetessä. Se on WEEE-direktiivin mukainen kierrätystä varten.

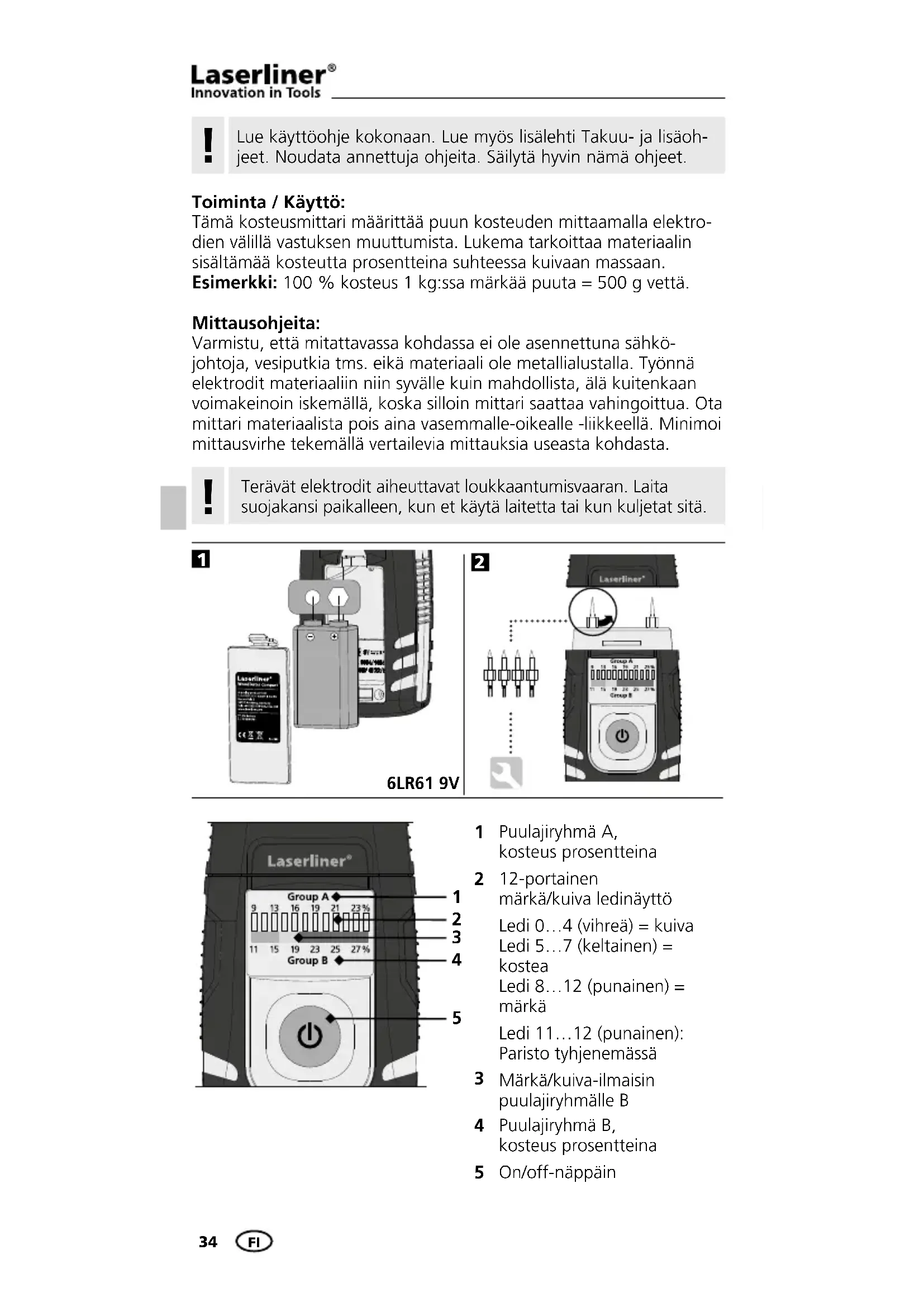

KÄYTTÖOHJE WoodTester Compact Laserliner

Lue käyttöohje kokonaan. Lue myös lisälehti Takuu- ja lisäohjeet. Noudata annettuja ohjeita. Säilytä hyvin nämä ohjeet.

Toiminta / Käyttö:

Tämä kosteusmittari määrittää puun kosteuden mittaamalla elektro- dien välillä vastuksen muuttumista. Lukema tarkoittaa materiaalin sisältämää kosteutta prosentteina suhteessa kuivaan massaan.

Esimerkki: 100 % kosteus 1 kg:ssa märkää puuta = 500 g vettä.

Mittausohjeita:

Varmistu, että mitattavassa kohdassa ei ole asennettuna sähkö- johtoja, vesiputkia tms. eikä materiaali ole metallialustalla. Työnnä elektrodit materiaaliin niin syvälle kuin mahdollista, älä kuitenkaan voimakeinoin iskemällä, koska silloin mittari saattaa vahingoittua. Ota mittari materiaalista pois aina vasemmalle-oikealle -liikkeellä. Minimoi mittausvirhe tekemällä vertailevia mittauksia useasta kohdasta.

Terävät elektrodit aiheuttavat loukkaantumisvaaran. Laita suojakansi paikalleen, kun et käytä laitetta tai kun kuljetat sitä.

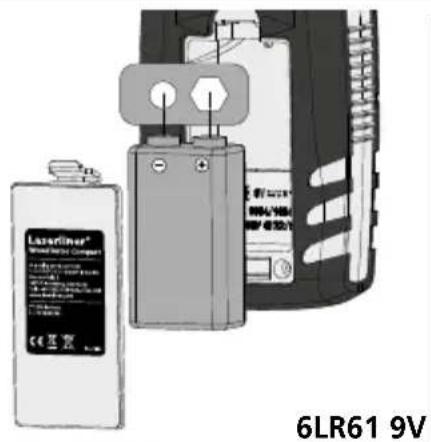

1

Laserliner® 6LR61 9V

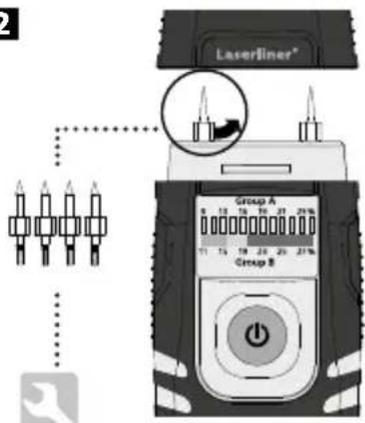

2

1 Puulajiryhmä A, kosteus prosentteina
2 12-portainen märkä/kuiva ledinäyttö Ledi 0...4 (vihreä) = kuiva Ledi 5...7 (keltainen) = kostea Ledi 8...12 (punainen) = märkä Ledi 11...12 (punainen): Paristo tyhjenemässä
3 Märkä/kuiva-ilmaisin puulajiryhmälle B
4 Puulajiryhmä B, kosteus prosentteina

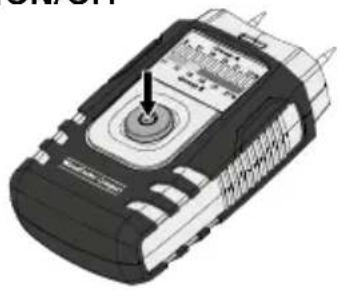

5 On/off-näppäin

WoodTester Compact

B ON/OFF

Paristojen säästämiseksi laite kytkeytyy pois päältä 3 min kuluttua. Kytke laitteeseen uudelleen virta ON/OFF-näppäimellä.

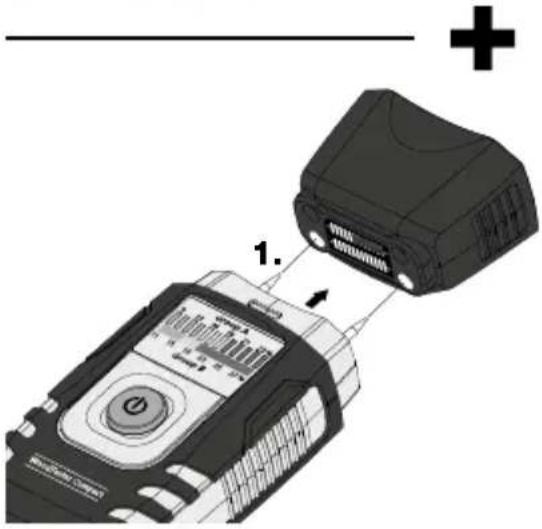

4 Itsetestitoiminto

4 vihreää lediä ja yksi keltainen ledi palavat.

4 vihreää, 3 keltaista ja 5 punaista lediä palavat.

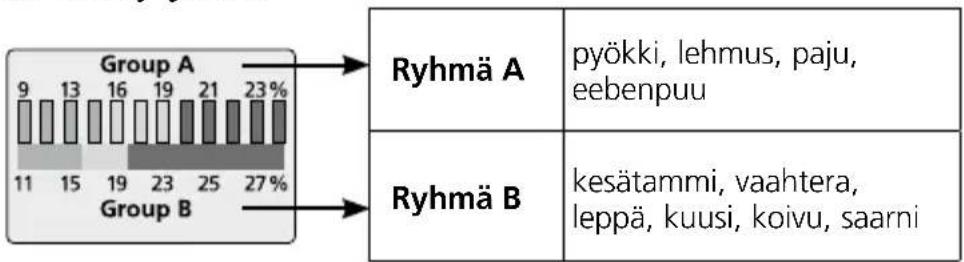

5 Puulajiryhmät

6 Puun kosteuden mittaaminen

Mittauskohdan tulisi olla käsittelemä- töntä puuta eikä siinä saa olla oksan- kohtaa, likaa eikä pihkaa. Älä mittaa laudan päästä äläkä etupuolelta, koska puu kuivuu tällaisissa paikoissa nopeammin; mittaustulos saattaa olla virheellinen.

7a Ledinäyttö märkä/kuiva; ryhmä A

kuiva kostea märkä

Kun olet kytkenyt laitteeseen virran, kaikki 12 lediä palavat hetken aikaa. Sen jälkeen ensimmäinen vihreä ledi vilkkuu jatkuvasti. Laite on nyt käyttövalmis. Kun mittaat A-ryhmän puulajin kosteutta, katso kosteus ylemmästä asteikosta. Arvo on prosentteina. Kosteuden kasvaessa ledien näyttö muuttuu vasemmalta oikealle. 12-portaisessa ledinäytössä on 4 vihreää (kuiva), 3 keltaista (kostea) ja 5 punaista (märkä) segmenttiä. Voit määrittää puun kosteuden sekä prosenttiluvun että ledien värin perusteella.

Esimerkki: 13 %, vihreä ledi = kuivaa.

7b Ledinäyttö märkä/kuiva; ryhmä B

kuiva kostea märkä

Kun mittaat B-ryhmän puulajin kosteutta, katso kosteus alemmasta asteikosta. Arvo on prosentteina. Puun määrittely kuivaksi, kosteaksi tai märäksi tapahtuu palavien ledien lukumäärän perusteella mutta riippu-matta niiden väristä. Määrittämiseen käytetään alempaa väriasteikkoa. Vihreä = kuivaa, keltainen = kosteaa, punainen = märkää.

Esimerkki: 23 %, alemman asteikon punainen alue = märkää.

Jos mitattaessa ei yhtään lediä syty palamaan, on mahdollista, että mittauskohde on liian kuivaa. Tee itsetesti suojatulpan avulla. Siten voit tarkistaa, että mittari on kunnossa.

8 Auto-Hold-toiminto

Viimeisin mitattu arvo näytetään n. 5 s sen jälkeen, kun olet ottanut mittarin pois mittauskohteesta. Ledit vilkkuvat tämän ajan ja näyttävät viimeksi mitatun arvon. Kun ensimmäinen vihreä ledi alkaa taas vilkkua, on laite valmis uutta mittausta varten.

Mittarin toiminta ja käyttöturvallisuus taataan vain, kun sitä käytetään annetuissa lämpötilojen ja ilmankosteuden rajoissa ja vain siihen tarkoitukseen, mihin laite on suunniteltu. Mittaustulosten arviointi ja siitä seuraavat toimenpiteet ovat käyttäjän vastuulla, kulloisenkin työtehtävän mukaan.

Tekniset tiedot

Mittausperiaate	integroiduilla elektrodeilla tapahtuva resistiivinen materiaalin kosteudenmittaus
Materiaali	2 asteikkoa puulajeille
Mittausalue puulajiryhmä A	9% ... 23%
Mittausalue puulajiryhmä B	11% ... 27%
Tarkkuus	± 2%
Nimellislämpötila	22 °C
Sallittu käyttölämpötila	0...40°C
Sallittu säilytyslämpötila	-10...70 °C
Sallittu suhteellinen ilmankosteus enint.	85%
Virtalähde	1 x 6LR61 9V
Pariston käyttöikä	n. 40 h

Oikeus teknisiin muutoksiin pidätetään. 01.15.

EY-määräykset ja hävittäminen

Laite täyttää kaikki EY:n sisällä tapahtuvaa vapaata tavaravaihtoa koskevat standardit.

Tämä tuote on sähkölaite. Se on kierrätettävä tai hävitettävä vanhoja sähkö- ja elektroniikkalaitteita koskevan EY-direktiivin mukaan.

Lisätietoja, turvallisuus- yms. ohjeita:

www.laserliner.com/info

CE —
