WoodTester Compact - Měřicí zařízení Laserliner - Bezplatný návod k obsluze

Typ produktu	Odporový vlhkoměr na dřevo
Značka	Laserliner
Model	WoodTester Compact
Měřicí princip	Odporové měření pomocí integrovaných elektrod
Skupiny dřeva	2 stupnice: Skupina A (buk, lípa, vrba, eben) a Skupina B (dub, javor, olše, smrk, bříza, jasan)
Rozsah měření Skupina A	9 % až 23 %
Rozsah měření Skupina B	11 % až 27 %
Přesnost	± 2 %
Zobrazení	12 LED: 4 zelené (suché), 3 žluté (vlhké), 5 červených (mokré)
Napájení	1 baterie 6LR61 9V
Výdrž baterie	Přibližně 40 hodin
Provozní teplota	0 °C až 40 °C
Skladovací teplota	-10 °C až 70 °C
Max. relativní vlhkost	85 %
Přibližné rozměry	160 x 60 x 30 mm (odhad)
Přibližná hmotnost	150 g (s baterií, odhad)
Automatické vypnutí	Po 3 minutách nečinnosti
Funkce Auto-Hold	Uloží poslední hodnotu na 5 sekund po vyjmutí
Automatický test	Při spuštění se všechny LED krátce rozsvítí
Údržba	Očistěte elektrody suchým hadříkem; skladujte s ochranným krytem
Bezpečnost	Ostré elektrody – vždy používejte ochranný kryt; vyhněte se skrytým vedením

Často kladené otázky - WoodTester Compact Laserliner

Jak funguje WoodTester Compact?

Měří vlhkost dřeva elektrickým odporem. Zatlačte elektrody do dřeva a odečtěte procento na LED displeji. Hodnoty jsou vztaženy k suché hmotnosti.

Jaké jsou skupiny dřeva a jak je používat?

Skupina A (buk, lípa, vrba, eben) používá horní stupnici; skupina B (dub, javor, olše, smrk, bříza, jasan) používá dolní stupnici. Skupinu vyberte pomocí přepínače ON/OFF (stisknutím změníte).

Co znamenají barvy LED?

Zelené = suché (sloupce 0-4), žluté = vlhké (sloupce 5-7), červené = mokré (sloupce 8-12). U skupiny B porovnejte amplitudu s nižší barevnou stupnicí.

Jakou baterii použít a jak dlouho vydrží?

Použijte baterii 9V 6LR61. Výdrž je přibližně 40 hodin. Přístroj se automaticky vypne po 3 minutách pro úsporu baterie.

Co dělat, když se během měření nerozsvítí žádná LED?

Materiál je možná příliš suchý. Proveďte automatický test zatlačením elektrod do ochranného krytu: všechny LED by se měly rozsvítit. Pokud ne, zkontrolujte baterii.

Jak interpretovat hodnotu 13 % u skupiny A?

13 % odpovídá zelené LED (suché) podle stupnice skupiny A. Dřevo je považováno za suché pro použití v truhlářství.

Lze měřit vlhkost jiných materiálů než dřeva?

Ne, přístroj je speciálně kalibrován pro dřevo se dvěma skupinami dřevin. Není vhodný pro stavební materiály jako sádra nebo beton.

Kde provést měření na kusu dřeva?

Vyberte neošetřené místo bez větví, nečistot nebo pryskyřice. Vyhněte se čelním plochám (koncům), protože dřevo tam rychleji schází a zkresluje měření.

Jak udržovat přístroj?

Po každém použití očistěte elektrody suchým hadříkem. Vždy nasaďte ochranný kryt, aby nedošlo ke zranění a ochraně přístroje. Skladujte na suchém místě.

Co dělat v případě poruchy nebo opravy?

Prostudujte si úplný návod nebo navštivte www.laserliner.com/info. Přístroj není opravitelný uživatelem; v případě problému kontaktujte poprodejní servis. Je v souladu se směrnicí OEEZ pro recyklaci.

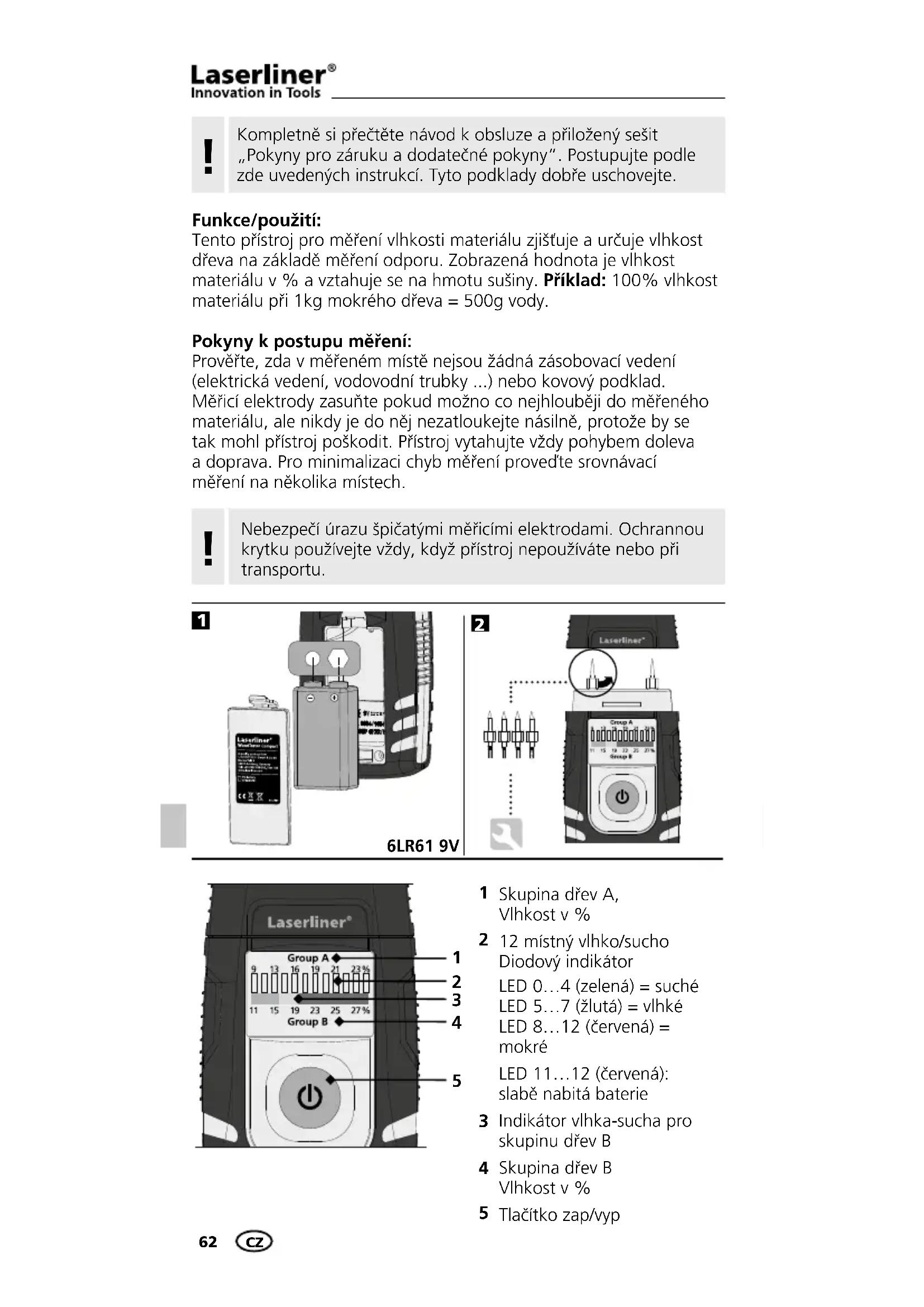

NÁVOD K OBSLUZE WoodTester Compact Laserliner

Kompletně si přečtěte návod k obsluze a přiložený sešit „Pokyny pro záruku a dodatečné pokyny“. Postupujte podle zde uvedených instrukcí. Tyto podklady dobře uschovejte.

Funkce/použití:

Tento přístroj pro měření vlhkosti materiálu zjišťuje a určuje vlhkost dřeva na základě měření odporu. Zobrazená hodnota je vlhkost materiálu v % a vztahuje se na hmotu sušiny. Příklad: 100% vlhkost materiálu při 1kg mokrého dřeva = 500g vody.

Pokyny k postupu měření:

Prověřte, zda v měřeném místě nejsou žádná zásobovací vedení (elektrická vedení, vodovodní trubky ...) nebo kovový podklad. Měřicí elektrody zasuňte pokud možno co nejhlouběji do měřeného materiálu, ale nikdy je do něj nezatloukejte násilně, protože by se tak mohl přístroj poškodit. Přístroj vytahujte vždy pohybem doleva a doprava. Pro minimalizaci chyb měření proved'te srovnávací měření na několika místech.

!

Nebezpečí úrazu špičatými měřicími elektrodami. Ochrannou krytku používejte vždy, když přístroj nepoužíváte nebo při transportu.

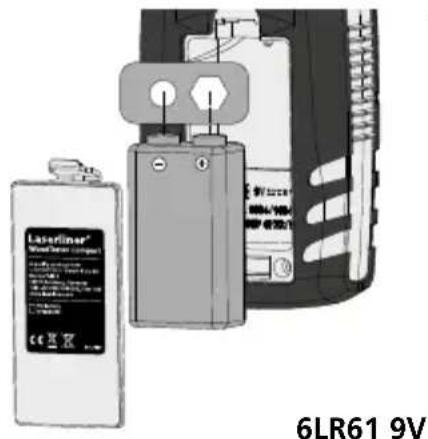

1

Laserfiner® 6LR61 9V

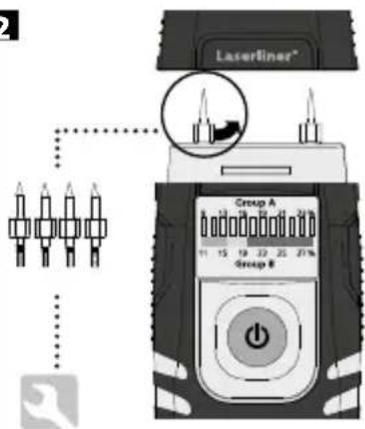

2

Laserliner® Group A Group B

Laserliner® Group A 1 2 3 4 5 9 13 16 19 21 23 % 11 15 19 23 25 27 %

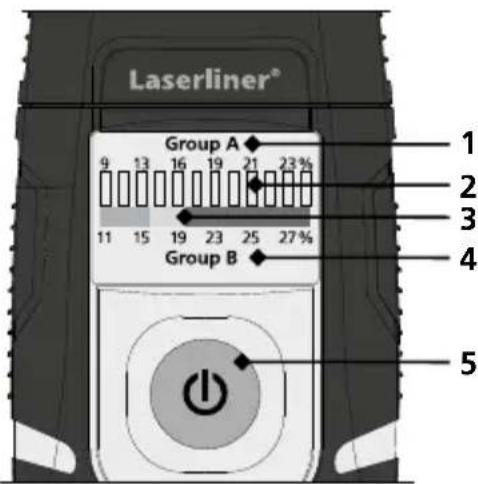

1 Skupina dřev A, Vlhkost v %
2 12 místný vlhko/sucho Diodový indikátor LED 0...4 (zelená) = suché LED 5...7 (žlutá) = vlhké LED 8...12 (červená) = mokré LED 11...12 (červená): slabě nabitá baterie
3 Indikátor vlhka-sucha pro skupinu dřev B
4 Skupina dřev B Vlhkost v %
5 Tlačítko zap/vyp

WoodTester Compact

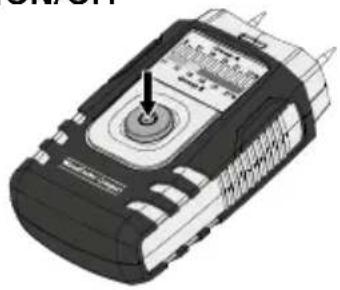

B ON/OFF

Pro ochranu baterií se přístroj po 3 minutách automaticky vypne. Pro opětovné zapnutí přístroje stiskněte tlačítko zap/vyp.

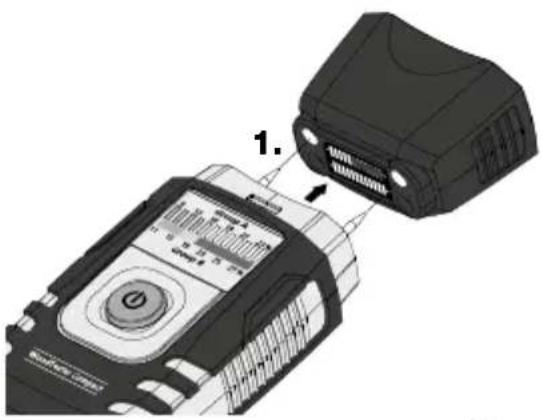

4 Funkce vlastního testu

Svítí 4 zelené, 3 žluté a 5 červených diod.

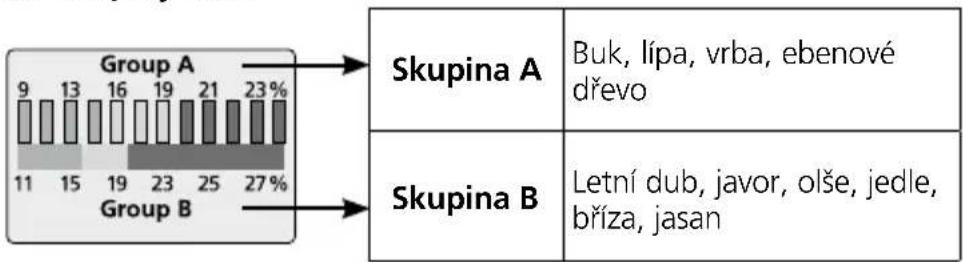

5 Skupiny dřev

6 Zjištění vlhkosti dřeva

Místo měření by nemělo být nijak ošetřeno, nesmí na něm být větve, nečistota nebo smola.

Na čelních stranách by neměla být prováděna žádná měření, protože dřevo zde obzvlášť rychle vysychá, což by vedlo ke zkresleným výsledkům měření.

7a Diodová indikace vlhka/sucha skupina A

Suchý Vlhky Mokrý

Po zapnutí přístroje se na chvilku rozsvítí všech 12 diod. Potom neustále bliká první zelená dioda. Přístroj je nyní připraven k provozu. Pokud se nyní provádí měření u dřev supiny A, odečte se vlhkost materiálu v % na horní stupnici. S přibývající vlhkostí se změní také diodová indikace zleva doprava. 12 místná diodová indikace se dělí na 4 zelené (sucho), 3 žluté (vlhko) a 5 červených (mokro) segmentů. Vlhkost dřev lze určit jak na základě údaje v %, tak i pomocí barvy diod. Příklad zde: 13%, zelená dioda = sucho.

7b Diodová indikace vlhka/sucha skupina B

Suchý Vlhky Mokrý

Pokud se nyní provádí měření u dřev supiny B, odečte se vlhkost materiálu v % na spodní stupnici. Pro určení momentální klasifikace dřeva jako „suché“ nebo „vlhké“ se používá výška výchylky diod a nezávisle na jejich barvě srovnává se spodní barevnou stupnicí. Vyhodnocení se provádí pomocí spodní barevné stupnice. zelená = sucho, žlutá = vlhko, červená = mokro.

Příklad zde: 23%, červená oblast spodní stupnice = mokro.

!

Pokud při měření nedojde k žádné výchylce diod, je možné, že měřený materiál je příliš suchý. Pomocí ochranné krytky provedte vlastní test pro zjištění, jestli je měřící přístroj v bezvadném stavu.

8 Funkce Auto Hold

Po vytažení přístroje z měřeného materiálu se naposledy naměřená hodnota automaticky podrží na dobu cca. 5 vteřin. Po tuto dobu blikají diody a zobrazují naposledy zjištěnou hodnotu měření. Jakmile bude opět blikat první zelená dioda, je přístroj připraven pro nové měření.

Fungování a provozní bezpečnost je zajištěna jen tehdy, pokud se měřící přístroj používá v rámci uvedených klimatických podmínek a používá se za účelem, pro který byl zkonstruován. Posouzení výsledků měření a z toho vyplývajících opatření je na zodpovědnosti uživatele, podle příslušného úkolu práce.

Technické parametry

Princip měření	Odporové měření vlhkosti materiálu pomocí integrovaných elektrod
Materiál	Stupnice 2 dřev
Rozsah měření skupiny dřev A	9% ... 23%
Rozsah měření skupiny dřev B	11% ... 27%
Přesnost	± 2%
Jmenovitá teplota	22 °C
Povolená pracovní tepl.	0 °C ... 40 °C
Povolená skladovací teplota	-10 °C ... 70 °C
Povolená max. rel. vzdušná vlhkost	85%
Napájení	1 x 6LR61 9V
Životnost baterií	cca. 40 hod

Technické změny vyhrazeny. 01.15.

Ustanovení EU a likvidace

Přístroj splňuje všechny potřebné normy pro volná pohyb zboží v rámci EU.

Tento výrobek je elektrický přístroj a musí být odděleně vytříděn a zlikvidován podle evropské směrnice pro použité elektrické a elektronické přístroje.

Další bezpečnostní a dodatkové pokyny najdete na:

www.laserliner.com/info
