WoodTester Compact - Mérőeszközök Laserliner - Ingyenes használati útmutató

Termék típusa	Fa ellenállásmérő
Márka	Laserliner
Modell	WoodTester Compact
Mérési elv	Ellenállásmérés beépített elektródákkal
Fa csoportok	2 skála: A csoport (bükk, hárs, fűz, ében) és B csoport (tölgy, juhar, éger, lucfenyő, nyír, kőris)
Mérési tartomány A csoport	9% és 23% között
Mérési tartomány B csoport	11% és 27% között
Pontosság	± 2%
Kijelző	12 LED: 4 zöld (száraz), 3 sárga (nedves), 5 piros (vizes)
Tápellátás	1 db 9V 6LR61 elem
Elem élettartam	Körülbelül 40 óra
Üzemi hőmérséklet	0 °C és 40 °C között
Tárolási hőmérséklet	-10 °C és 70 °C között
Max. relatív páratartalom	85%
Körülbelüli méretek	160 x 60 x 30 mm (becsült)
Körülbelüli tömeg	150 g (elemmel, becsült)
Automatikus kikapcsolás	3 perc inaktivitás után
Auto-Hold funkció	Az utolsó értéket 5 másodpercig tárolja az eltávolítás után
Automatikus teszt	Indításkor minden LED röviden felvillan
Karbantartás	Tisztítsa meg az elektródákat száraz ruhával; tárolja a védősapkával
Biztonság	Éles elektródák – mindig használja a védősapkát; kerülje a rejtett vezetékeket

Gyakran ismételt kérdések - WoodTester Compact Laserliner

Hogyan működik a WoodTester Compact?

A fa nedvességtartalmát elektromos ellenállással méri. Nyomja az elektródákat a fába, és olvassa le a százalékot a LED-kijelzőn. Az értékek a száraz tömegre vonatkoznak.

Melyek a fa csoportok és hogyan használjuk őket?

Az A csoport (bükk, hárs, fűz, ében) a felső skálát használja; a B csoport (tölgy, juhar, éger, lucfenyő, nyír, kőris) az alsó skálát. Válassza ki a csoportot a BE/KI kapcsolóval (nyomja meg a váltáshoz).

Mit jelentenek a LED-ek színei?

Zöld = száraz (0-4 sáv), sárga = nedves (5-7 sáv), piros = vizes (8-12 sáv). A B csoportnál hasonlítsa össze az amplitúdót az alsó színes skálával.

Milyen elemet használjak és meddig tart?

Használjon 9V 6LR61 elemet. Az üzemidő körülbelül 40 óra. A készülék 3 perc után automatikusan kikapcsol az elem kímélése érdekében.

Mit tegyek, ha mérés közben egy LED sem világít?

Az anyag lehet, hogy túl száraz. Végezzen automatikus tesztet az elektródák védősapkába nyomásával: minden LED-nek fel kell villannia. Ha nem, ellenőrizze az elemet.

Hogyan értelmezzem a 13%-os értéket az A csoportnál?

A 13% zöld LED-nek (száraz) felel meg az A csoport skálája szerint. A fa száraznak minősül asztalosipari felhasználásra.

Mérhető más anyagok nedvességtartalma is, mint a fa?

Nem, a készülék kifejezetten fára van kalibrálva két fafajta csoporttal. Nem alkalmas építőanyagokhoz, mint a gipsz vagy a beton.

Hol végezze a mérést egy fadarabon?

Válasszon kezeletlen helyet, mentes a gallyaktól, szennyeződésektől vagy gyantától. Kerülje a véglapokat (végeket), mert ott a fa gyorsabban szárad, és torzítja a mérést.

Hogyan karbantartsam a készüléket?

Minden használat után tisztítsa meg az elektródákat száraz ruhával. Mindig tegye vissza a védősapkát a sérülések elkerülése és a készülék védelme érdekében. Tárolja száraz helyen.

Mit tegyek meghibásodás vagy javítás esetén?

Olvassa el a teljes használati útmutatót vagy látogasson el a www.laserliner.com/info oldalra. A készülék nem javítható a felhasználó által; probléma esetén lépjen kapcsolatba az ügyfélszolgálattal. Megfelel a WEEE irányelvnek az újrahasznosítás szempontjából.

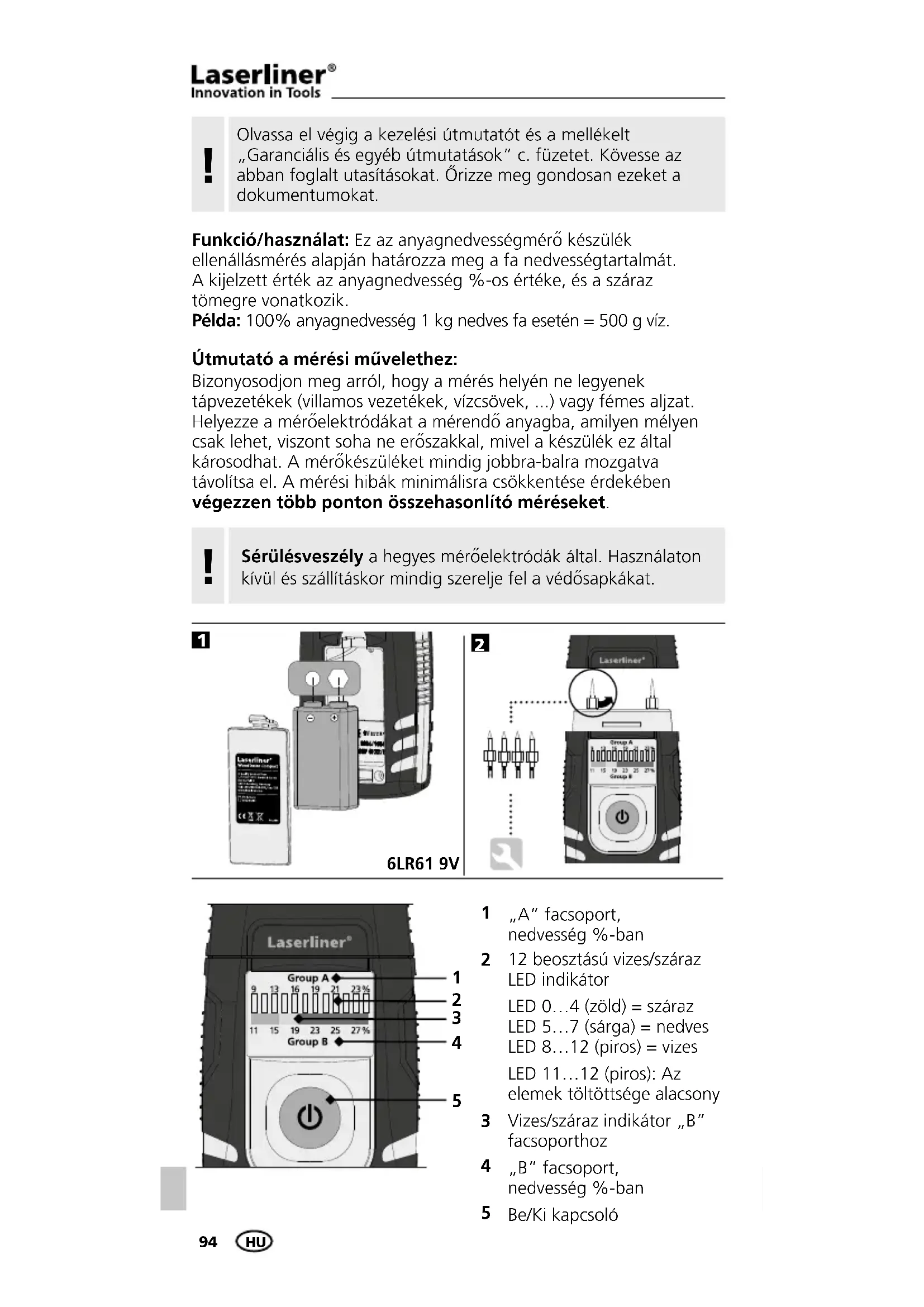

HASZNÁLATI ÚTMUTATÓ WoodTester Compact Laserliner

Olvassa el végig a kezelési útmutatót és a mellékelt „Garanciális és egyéb útmutatások” c. füzetet. Kövesse az abban foglalt utasításokat. Órizze meg gondosan ezeket a dokumentumokat.

Funkció/használat: Ez az anyagnedvességmérő készülék ellenállásmérés alapján határozza meg a fa nedvességtartalmát. A kijelzett érték az anyagnedvesség %-os értéke, és a száraz tömegre vonatkozik.

Példa: 100% anyagnedvesség 1 kg nedves fa esetén = 500 g víz.

Útmutató a mérési művelethez:

Bizonyosodjon meg arról, hogy a mérés helyén ne legyenek tápvezetékek (villamos vezetékek, vízcsövek, ...) vagy fémes aljzat. Helyezze a mérőelektródákat a mérendő anyagba, amilyen mélyen csak lehet, viszont soha ne erőszakkal, mivel a készülék ez által károsodhat. A mérőkészüléket mindig jobbra-balra mozgatva távolítsa el. A mérési hibák minimálisra csökkentése érdekében végezzen több ponton összehasonlító méréseket.

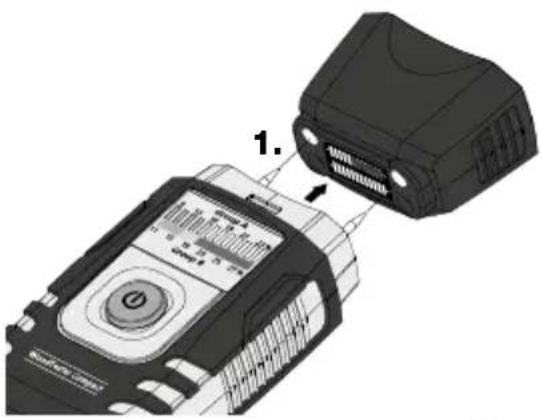

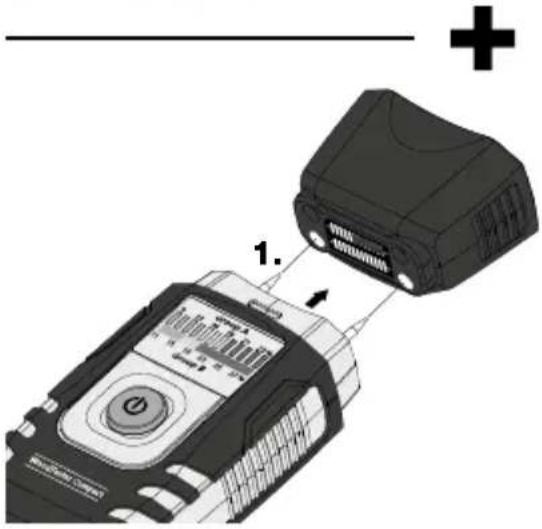

Sérülésveszély a hegyes mérőelektródák által. Használaton kívül és szállításkor mindig szerelje fel a védősapkákat.

1

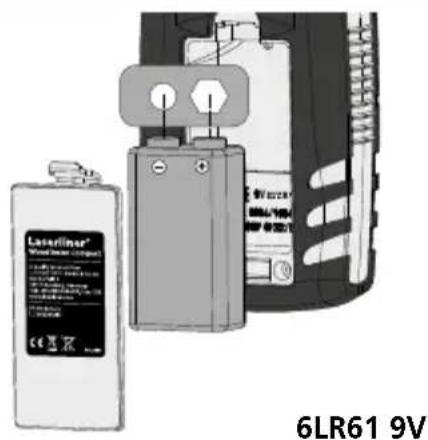

Laserliner® 6LR61 9V

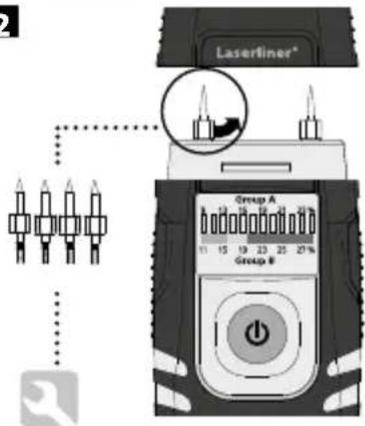

2

Laserliner® Group A Group B 11 15 19 23 25 27%

Laserliner® Group A 9 13 16 19 21 23 % 11 15 19 23 25 27 % Group B 1 2 3 4 5

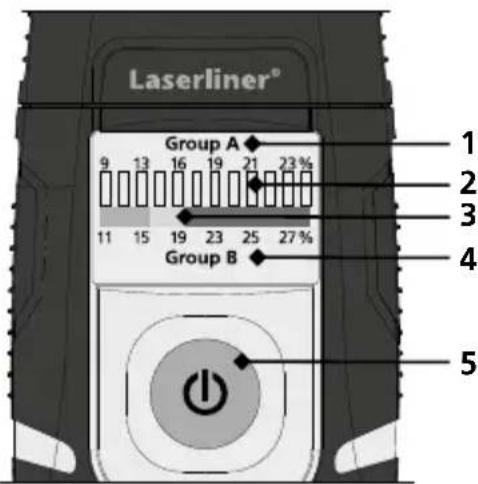

1 „A” facsoport, nedvesség %-ban
2 12 beosztású vizes/száraz LED indikátor LED 0...4 (zöld) = száraz LED 5...7 (sárga) = nedves LED 8...12 (piros) = vizes LED 11...12 (piros): Az elemek töltöttsége alacsony
3 Vizes/száraz indikátor „B” facsoporthoz
4 „B” facsoport, nedvesség %-ban

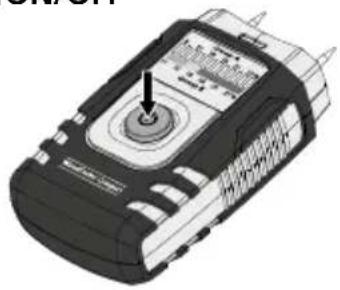

5 Be/Ki kapcsoló

WoodTester Compact

B ON/OFF

A készülék az elemek kímélése érdekében 3 perc elteltével automatikusan kikapcsol. A készülék ismételt bekapcsolásához nyomja meg újra a Be/Ki kapcsolót.

4 Öntesztelés funkció

4 zöld LED és egy sárga LED világít.

4 zöld, 3 sárga és 5 piros LED világít.

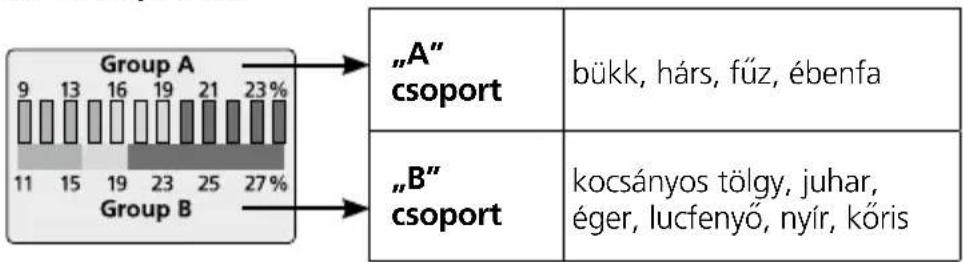

5 Facsoportok

6 Fanedvesség meghatározása

A mérendő helynek kezeletlennek, és ágaktól, kosztól vagy gyantától mentesnek kell lennie. Ne végezzen méréseket a homlokfelületeken, mivel a fa itt különösen gyorsan szárad, és így a mérés hamis eredményt adhat.

7a Vizes/száraz LED kijelző, „A” csoport

száraz nedves vizes

A készülék bekapcsolását követően egy pillanatra mind a 12 LED felvillan. Ez után az első zöld LED villog folyamatosan. A készülék ekkor üzemkész. Ha az „A” csoportba tartozó fákon végez mérést, úgy az anyagnedvesség %-os értéke a felső skáláról olvasható le. A növekvő nedvességtartalommal a LED kijelzés is változik balról jobbra. A 12 beosztású LED kijelző 4 zöld (száraz), 3 sárga (nedves), és 5 piros (vizes) szegmensből áll. A fa nedvességtartalma meghatározható a %-os érték alapján, de a LED-színek segítségével is. Példa itt: 13%, zöld LED = száraz.

7b Vizes/száraz LED kijelző, „B” csoport

száraz nedves vizes

Ha a „B“ csoportba tartozó fákon végez mérést, úgy az anyagnedvesség %-os értéke az alsó skáláról olvasható le. Annak meghatározására, hogy a fa „száraznak“, „nedvesnek“, vagy „vizesnek” minősül, a LED-ek kitérésének mértékét kell használni, amelyet a színtől függetlenül az alatta lévő színes skálával kell összevetni. Az értékelés az alsó színes skála segítségével történik.

Zöld = száraz, sárga = nedves, piros = vizes. Példa: 23%, az alsó skála piros tartománya = vizes.

!

Amennyiben egy mérés során a LED-ek nem térnek ki, úgy lehetséges, hogy a mért anyag túl száraz. A védősapka segítségével végezzen öntesztet annak megállapítására, hogy a mérőkészülék kifogástalan állapotban van-e.

8 Auto-Hold funkció

Miután a készüléket kihúzta a mért anyagból, az eszköz az utolsó mért értéket kb. 5 másodpercig megőrzi. Ez idő alatt a LED-ek villognak, és a legutóbb meghatározott értéket mutatják. Amint az első zöld LED ismét villogni kezd, a készülék készen áll az új mérésre.

A működés és az üzembiztonság csak akkor biztosított, ha a mérőkészüléket a megadott klimatikus feltételek között üzemeltetik, és csak a rendeltetésének megfelelő célra használják. A mérési eredmények elbírálása és az abból következő intézkedések a felhasználó felelősségébe tartoznak a mindenkori munkafeladat szerint.

Műszaki adatok

Mérési elv	Rezisztív anyagnedvességmérés integrált elektródákkal
Anyag	2 fa-skála
Mérési tartomány „A” facsoport	9% ... 23%
Mérési tartomány „B” facsoport	11%...27%
Pontosság	± 2%
Névleges hőmérséklet	22 °C
Megengedett működési hőmérséklet	0 °C...40°C
Megengedett tárolási hőmérséklet	-10 °C...70 °C
Megengedett legnagyobb relatív páratartalom	85%
Tápfeszültség	1 x 6LR61 9V
Elemek élettartama	kb. 40 óra

A műszaki módosítások joga fenntartva. 01.15.

EU-rendeletek és ártalmatlanítás

A készülék megfelel az EU-n belüli szabad forgalmazásra vonatkozó minden szükséges szabványnak.

Ez a termék egy elektromos készülék és az elektromos és elektronikus berendezések hulladékairól szóló európai irányelv szerint szelektíven kell gyűjteni és ártalmatlanítani.

További biztonsági és kiegészítő útmutatások: www.laserliner.com/info

CE —

WoodTester Compact

WoodTester Compact
