Ürün Tipi	Dirençli Ahşap Nem Ölçer
Marka	Laserliner
Model	WoodTester Compact
Ölçüm Prensibi	Entegre elektrotlar aracılığıyla direnç ölçümü
Ahşap Grupları	2 ölçek: Grup A (kayın, ıhlamur, söğüt, abanoz) ve Grup B (meşe, akçaağaç, kızılağaç, ladin, huş, dişbudak)
Grup A Ölçüm Aralığı	%9 ila %23
Grup B Ölçüm Aralığı	%11 ila %27
Doğruluk	± %2
Gösterge	12 LED: 4 yeşil (kuru), 3 sarı (nemli), 5 kırmızı (ıslak)
Güç Kaynağı	1 adet 9V 6LR61 pil
Pil Ömrü	Yaklaşık 40 saat
Çalışma Sıcaklığı	0°C ila 40°C
Depolama Sıcaklığı	-10°C ila 70°C
Maks. Bağıl Nem	%85
Yaklaşık Boyutlar	160 x 60 x 30 mm (tahmini)
Yaklaşık Ağırlık	150 g (pil ile, tahmini)
Otomatik Kapanma	3 dakika hareketsizlikten sonra
Otomatik Tutma Fonksiyonu	Çıkarma işleminden sonra son değeri 5 saniye boyunca hafızada tutar
Otomatik Test	Başlatma sırasında tüm LED'ler kısa süre yanar
Bakım	Elektrotları kuru bir bezle temizleyin; koruyucu kapakla saklayın
Güvenlik	Sivri elektrotlar – her zaman koruyucu kapağı kullanın; gizli hatlardan kaçının

Sık sorulan sorular - WoodTester Compact Laserliner

WoodTester Compact nasıl çalışır?

Elektrik direnci ile ahşap nemini ölçer. Elektrotları ahşaba batırın ve LED göstergeden yüzdeyi okuyun. Değerler kuru kütleye referanslıdır.

Ahşap grupları nelerdir ve nasıl kullanılır?

Grup A (kayın, ıhlamur, söğüt, abanoz) üst ölçeği kullanır; Grup B (meşe, akçaağaç, kızılağaç, ladin, huş, dişbudak) alt ölçeği kullanır. AÇMA/KAPATMA düğmesini kullanarak grubu seçin (değiştirmek için basın).

LED renkleri ne anlama geliyor?

Yeşil = kuru (çubuklar 0-4), sarı = nemli (çubuklar 5-7), kırmızı = ıslak (çubuklar 8-12). Grup B için genliği alt renk ölçeğiyle karşılaştırın.

Hangi pil kullanılmalı ve ne kadar dayanır?

9V 6LR61 pil kullanın. Pil ömrü yaklaşık 40 saattir. Cihaz, pili korumak için 3 dakika sonra otomatik olarak kapanır.

Ölçüm sırasında hiçbir LED yanmazsa ne yapmalı?

Malzeme çok kuru olabilir. Elektrotları koruyucu kapağa batırarak otomatik test yapın: tüm LED'ler yanmalıdır. Yanmazsa pili kontrol edin.

Grup A için %13 değeri nasıl yorumlanır?

%13, Grup A ölçeğine göre yeşil bir LED'e (kuru) karşılık gelir. Ahşap, marangozluk kullanımı için kuru kabul edilir.

Ahşap dışındaki malzemelerin nemi ölçülebilir mi?

Hayır, cihaz özellikle iki ağaç türü grubuyla ahşap için kalibre edilmiştir. Alçı veya beton gibi yapı malzemeleri için uygun değildir.

Bir ahşap parçasında ölçüm nerede yapılmalı?

İşlenmemiş, dal, kir veya reçine içermeyen bir yer seçin. Uç yüzeylerden kaçının çünkü burada ahşap daha hızlı kurur ve ölçümü bozar.

Cihaz nasıl bakım yapılır?

Her kullanımdan sonra elektrotları kuru bir bezle temizleyin. Yaralanmaları önlemek ve cihazı korumak için her zaman koruyucu kapağı takın. Kuru bir yerde saklayın.

Arıza veya onarım durumunda ne yapılmalı?

Tam kılavuza veya www.laserliner.com/info sitesine bakın. Cihaz kullanıcı tarafından onarılabilir değildir; sorun durumunda satış sonrası servisle iletişime geçin. Geri dönüşüm için WEEE direktifine uygundur.

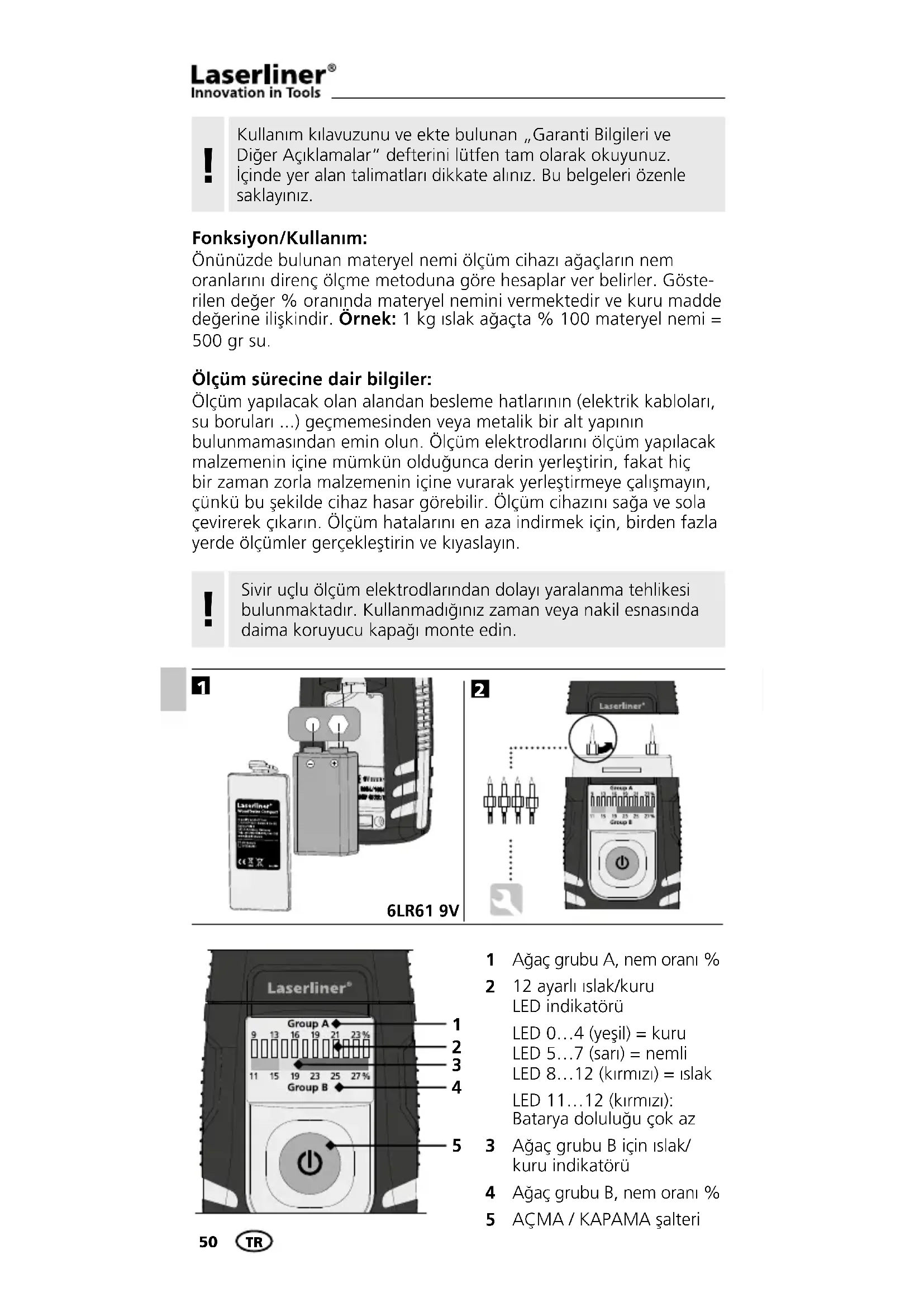

KULLANIM KILAVUZU WoodTester Compact Laserliner

Kullanım kılavuzunu ve ekte bulunan „Garanti Bilgileri ve Diğer Açıklamalar” defterini lütfen tam olarak okuyunuz. İçinde yer alan talimatları dikkate alınız. Bu belgeleri özenle saklayınız.

Fonksiyon/Kullanım:

Önünüzde bulunan materyel nemi ölçüm cihazı ağaçların nem oranlarını direnç ölçme metoduna göre hesaplar ver belirler. Gösterilen değer % oranında materyel nemini vermektedir ve kuru madde değerine ilişkindir. Örnek: 1 kg ıslak ağaçta % 100 materyel nemi = 500 gr su.

Ölçüm sürecine dair bilgiler:

Ölçüm yapılacak olan alandan besleme hatlarının (elektrik kabloları, su boruları ...) geçmemesinden veya metalik bir alt yapının bulunmamasından emin olun. Ölçüm elektrodlarını ölçüm yapılacak malzemenin içine mümkün olduğunca derin yerleştirin, fakat hiç bir zaman zorla malzemenin içine vurarak yerleştirmeye çalışmayın, çünkü bu şekilde cihaz hasar görebilir. Ölçüm cihazını sağa ve sola çevirerek çıkarın. Ölçüm hatalarını en aza indirmek için, birden fazla yerde ölçümler gerçekleştirin ve kıyaslayın.

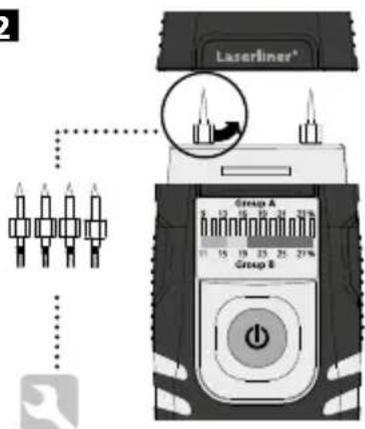

Sivir uçlu ölçüm elektrodlarından dolayı yaralanma tehlikesi bulunmaktadır. Kullanmadığınız zaman veya nakil esnasında daima koruyucu kapağı monte edin.

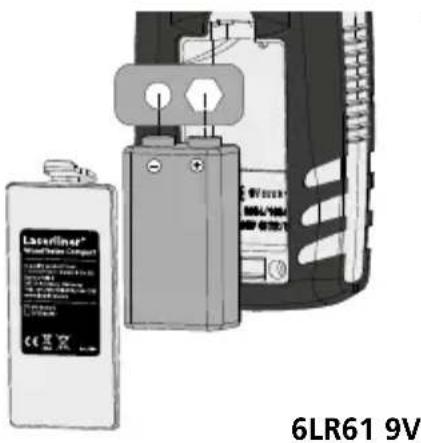

Laserliner® 6LR61 9V

Laserliner® Group A Group B 10 15 19 23 25 27% Group B Group A Group B

Laserliner® Group A 9 13 16 19 21 23 % 11 15 19 23 25 27 % Group B 1 2 3 4 5

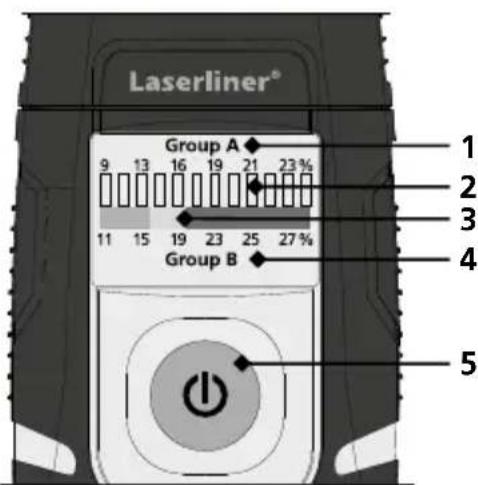

1 Ağaç grubu A, nem oranı %

2 12 ayarlı ıslak/kuru LED indikatörü

LED 0...4 (yeşil) = kuru

LED 5...7 (sari) = nemli

LED 8...12 (kırmızı) = ıslak

LED 11...12 (kırmızı):

Batarya doluluğu çok az

3 Ağaç grubu B için ıslak/kuru indikatörü

4 Ağaç grubu B, nem oranı %

5 AÇMA / KAPAMA şalteri

WoodTester Compact

B ON/OFF

Cihaz 3 dakika sonra pillerin tasarrufu için otomatik olarak kapanır. Cihazı daha sonra tekrar açmak için Açma/Kapama şalterine yeniden basınız.

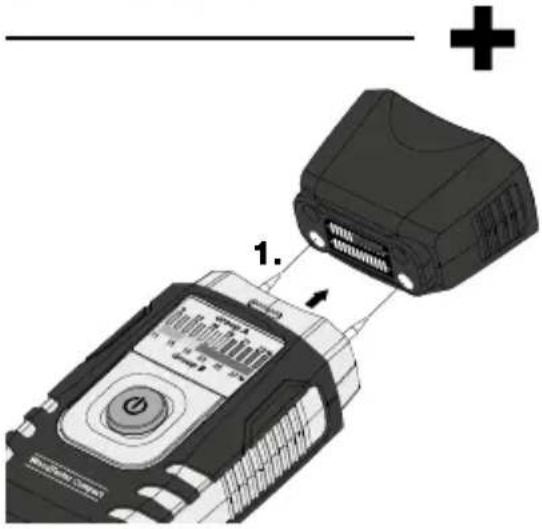

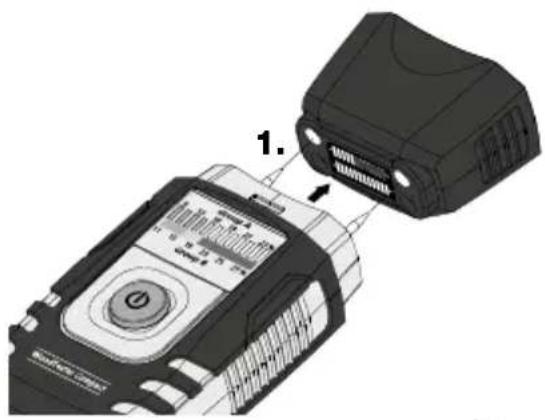

4 Otomatik test fonksiyonu

4 yeşil LED ve bir sarı LED yanarlar.

4 yeşil, 3 sarı ve 5 kırmızı LED yanmakta.

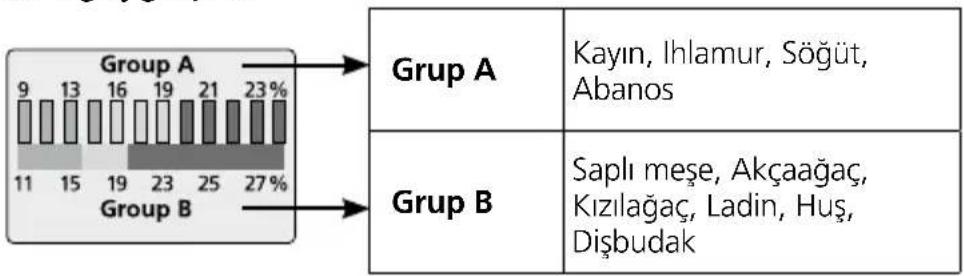

5 Ağaç grupları

6 Ağaç nemini belirleme

Ölçüm yapılacak yerin muamele görmemiş olması ve üzerinde dal, kirlilik veya reçine olmaması gerekiyor. Ağaç yüzüylerinde ölçüm yapılmamalıdır; bu alanlar bilhassa çabuk kurudukları için yanlış ölçüm değerlerine sebep olabilirler.

7a Islak/Kuru LED göstergesi Grup A

Cihaz açıldıktan hemen sonra tüm 12 LED kısa bir süre için yanar. Sonrasında ilk yeşil LED devamlı yanar. Cihaz artık kullanıma hazır. A grubuna dahil ağaçlarda bir ölçüm yapıldığında materyel nem oranı % değerinde üst skala da okunabilir. Nem oranı arttıkça LED göstergesi de soldan sağa doğru değiştir. 12 rakamlı LED göstergesi 4 yeşil (kuru), 3 sarı (nemli) ve 5 kırmızı (islak) bölütten oluşmaktadır. Ağaçların nem oranı hem % değeri ile hem de LED rengi ile belirlenebilir. Örneğin: 13%, yeşil LED = kuru.

7b Iıslak/Kuru LED göstergesi Grup B

B grubuna dahil ağaçlarda bir ölçüm yapıldığında materyel nem oranı % değerinde alt skala da okunabilir. Ağacı „kuru“, „nemli“ veya „ıslak“ olarak sınıflandırmak için LED’in açılım yüksekliği kullanılır ve rengine bağlı olmadan altta bulunan skala ile karşılaştırılır. Değerlendirme alttaki renk skalası üzerinden gerçekleşir. Yeşil = kuru, sarı = nemli, kırmızı = ıslak. Örneğin: 23%, alt skalanın kırmızı bölümü = ıslak.

!

Ölçüm esnasında LED'te açılımin meydana gelmemesi ölçüm malzemesinin çok kuru olmasından kaynaklanabilir. Cihazın arızasız durumda olup olmadığını tespit etmek için koruma kapağı yardımı ile bir otomatik test gerçekleştirin.

8 Auto-Hold-Fonksiyonu

Cihaz ölçüm malzemesinden çıkarıldıktan sonra son ölçüm değeri otomatik olarak 5 saniye kadar göstergede kalır. Bu süre içinde LED'ler yanar ve son olarak elde edilen ölçüm değeri gösterilir. Birinci yeşil LED yeniden yanıp sönmeye başladığında cihaz yeni bir ölçüm için hazır olur.

!

Ölçüm cihazının fonksiyonu ve çalıştırma güvenliği sadece bildirilen klimatik şartlar çerçevesinde çalıştırıldığı ve yapıldığı amaç için kullanıldığı takdirde sağlanmaktadır. Ölçüm değerlerinin değerlendirilmesi ve bunun sonucundaki tedbirler söz konusu iş görevine göre kullanıcıının kendi sorumluluğuna aittir.

Teknik özellikler

Ölçüm prensibi	Entegreli elektrodlar sayesinde resistif materyel nemi ölçümü
Materyal	2 Ağaç skalası
Ölçüm alanı ağaç grubu A	9% ... 23%
Ölçüm alanı ağaç grubu B	11% ... 27%
Hassasiyet	± 2%
Nominal ısı	22 °C
İzin verilen çalışma ısısı	0 °C...40 °C
İzin verilen depolama ısısı	-10 °C...70 °C
İzin verilen maks. nispi hava nemi	85%
Voltaj beslemesi	1 x 6LR61 9V
Pillerin dayanıklık süresi	yak. 40 saat

Teknik değişiklik yapma hakkı saklıdır. 01.15.

AB Düzenlemeleri ve Atık Arıtma

Bu cihaz, AB dahilindeki serbest mal ticareti için geçerli olan tüm gerekli standartların istemlerini yerine getirmektedir.

Bu ürün elektrikli bir cihaz olup Avrupa Birliği'nin Atık Elektrik ve Elektronik Eşyalar Direktifi uyarınca ayrı olarak toplanmalı ve bertaraf edilmelidir.
