| Ürün Tipi | Kompakt Lazerli Mesafe Ölçer |
| Marka | Laserliner |
| Model | DistanceMaster Home |
| Ölçüm Aralığı (iç mekan) | 0,2 m - 25 m |
| Tipik Hassasiyet | ± 3 mm / 10 m |
| Lazer Sınıfı | 2 |
| Lazer Gücü | < 1 mW |
| Lazer Dalga Boyu | 650 nm |
| Güç Kaynağı | 2 adet AAA 1,5 V pil |
| Boyutlar (U x Y x D) | 48 x 112 x 24 mm |
| Ağırlık (piller dahil) | 106 g |
| Otomatik Kapanma | Lazer: 28 sn, Cihaz: 3 dk |
| Çalışma Sıcaklığı | -10 °C ila 40 °C |
| Depolama Sıcaklığı | -20 °C ila 70 °C |
| Ölçüm Fonksiyonları | Uzunluk, alan, hacim, toplama/çıkarma, Pisagor 1 ve 2, sürekli ölçüm min./maks., referans ölçümü |
| Ölçü Birimleri | m, ft, inç, _' _" |
| Ekran | Arka aydınlatmalı LCD ekran, sinyal kalitesi için çubuk grafik |
| Hafıza | Evet (son değerlerin görüntülenmesi) |
| Bakım ve Temizlik | Yumuşak ve kuru bir bezle temizleyin. Suyun cihazın içine girmesine izin vermeyin. |
| Güvenlik | Lazer ışınına bakmayın. Çocuklardan uzak tutun. Kişilere doğrultmayın. |
| Hata Kodları | Err101: piller değiştirilmeli; Err104: hesaplama hatası; Err152: sıcaklık >40°C; Err154: sıcaklık <0°C; Err155: sinyal çok zayıf; Err156: sinyal çok güçlü; Err157: hatalı ölçüm / arka plan çok parlak; Err160: çok hızlı hareket. |
| Referans | 080.949A |
| Kutu İçeriği | Cihaz, piller, kullanım kılavuzu, garanti belgesi |
Sık sorulan sorular - DistanceMaster Home Laserliner
Kullanıcıların soruları hakkında DistanceMaster Home Laserliner
0 soru bu cihaz hakkında. Bildiklerinizi cevaplayın veya kendinizinki sorun.
Bu cihaz hakkında yeni bir soru sor
Cihazınız için talimatları indirin ölçüm ekipmanları PDF formatında ücretsiz! Kılavuzunuzu bulun DistanceMaster Home - Laserliner ve elektronik cihazınızı yeniden ele alın. Bu sayfada cihazınızın kullanımı için gerekli tüm belgeler yayınlanmaktadır. DistanceMaster Home markasının Laserliner.

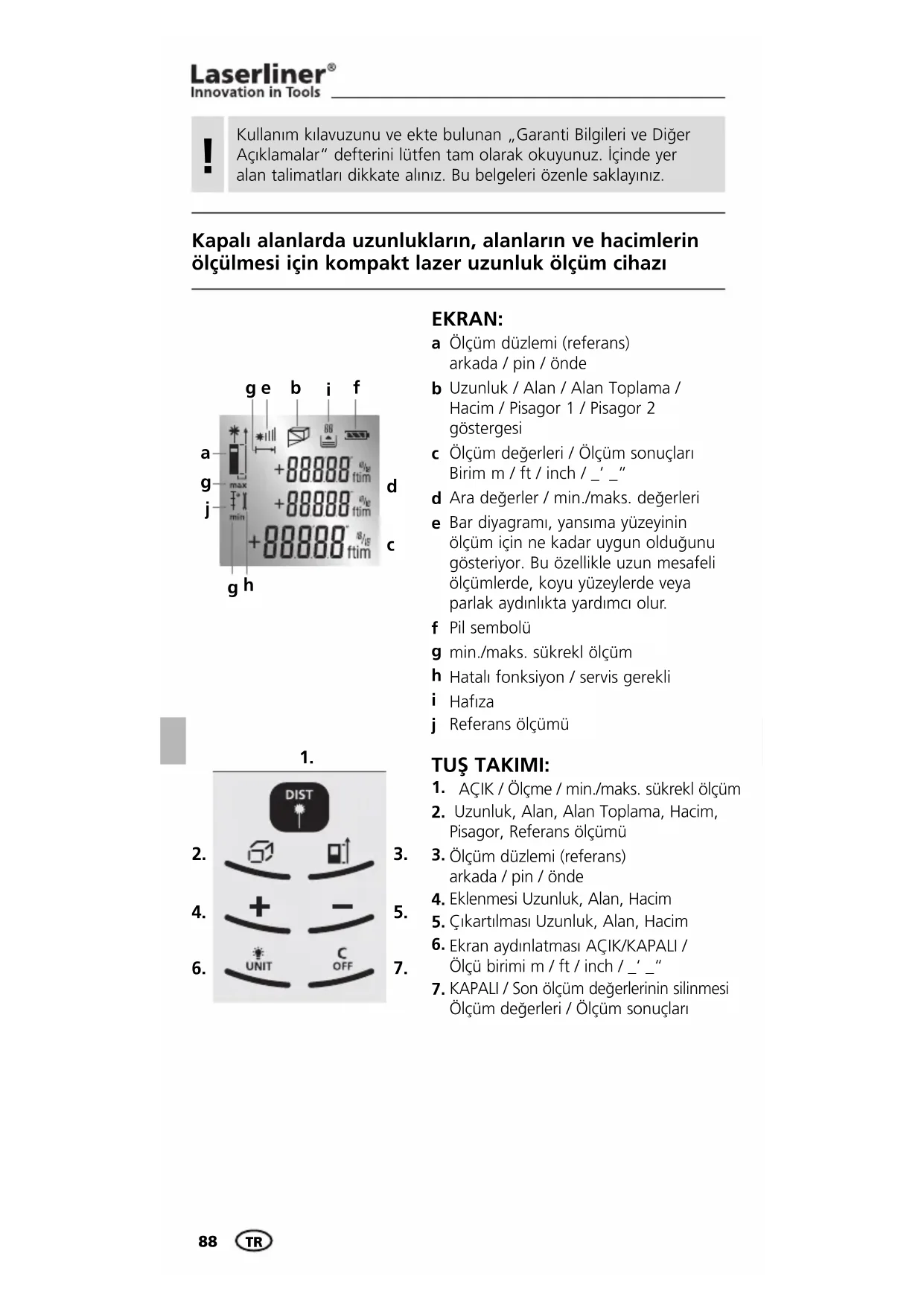

KULLANIM KILAVUZU DistanceMaster Home Laserliner
Kullanım kılavuzunu ve ekte bulunan „Garanti Bilgileri ve Diğer Açıklamalar“ defterini lütfen tam olarak okuyunuz. İçinde yer alan talimatları dikkate alınız. Bu belgeleri özenle saklayınız.
Kapalı alanlarda uzunlukların, alanların ve hacimlerin ölçülmesi için kompakt lazer uzunluk ölçüm cihazı


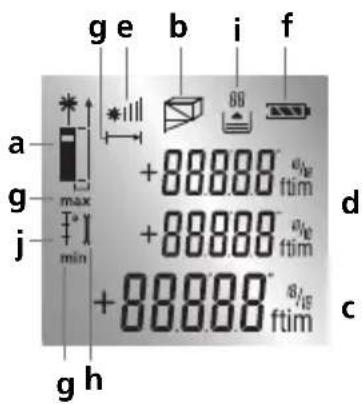

g e b i f a +88888 °/fe g max +88888 °/fe j min +88888 °/fe d c g hEKRAN:
a Ölçüm düzlemi (referans)
arkada / pin / önde
b Uzunluk / Alan / Alan Toplama / Hacim / Pisagor 1 / Pisagor 2 göstergesi
c Ölçüm değerleri / Ölçüm sonuçları Birim m / ft / inch / _' _"
d Ara değerler / min./maks. değerleri
e Bar diyagramı, yansıma yüzeyinin ölçüm için ne kadar uygun olduğunu gösteriyor. Bu özellikle uzun mesafeli ölçümlerde, koyu yüzeylerde veya parlak aydınlıkta yardımcı olur.
f Pil sembolü
g min./maks. sükrekl ölçüm
h Hatalı fonksiyon / servis gerekli
i Hafıza
j Referans ölçümü

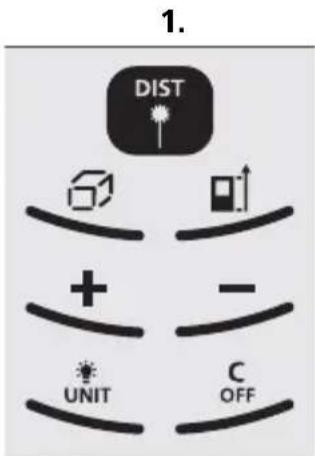

2.
- AÇIK / Ölçme / min./maks. sürekli ölçüm
- Uzunluk, Alan, Alan Toplama, Hacim, Pisagor, Referans ölçümü
- Ölçüm düzlemi (referans) arkada / pin / önde
- Eklenmesi Uzunluk, Alan, Hacim
- Çıkartılması Uzunluk, Alan, Hacim
- Ekran aydınlatması AÇIK/KAPALI / Ölçü birimi m / ft / inch / _' _"
- KAPALI / Son ölçüm değerlerinin silinmesi Ölçüm değerleri / Ölçüm sonuçları
DistanceMaster Home
Lazer işini! Doğrudan işina bakmayiniz! Lazer sınıf 2 < 1 mW · 650 nm EN 60825-1:2007-10
Doğrudan ışına bakmayınız! Lazer cihazı, çocukların eline ulaşmamalıdır! Cihazı gereksiz yere insanların üstüne doğrultmayınız.

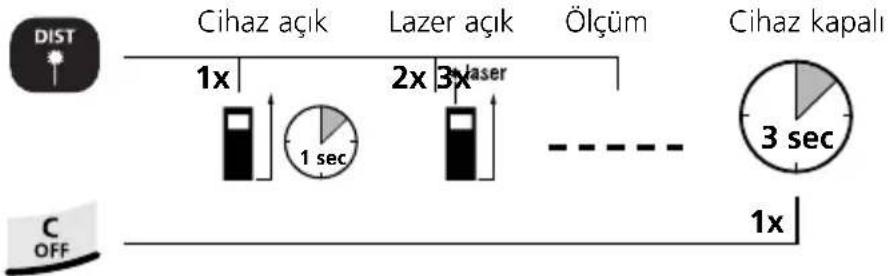

Çalıştırma, ölçme ve kapatma:
Ölçüm biriminin değiştirilmesi: m / ft / inch / _' _"
Son ölçüm değerinin silinmesi:
Ölçüm düzleminin (referans) değiştirilmesi:


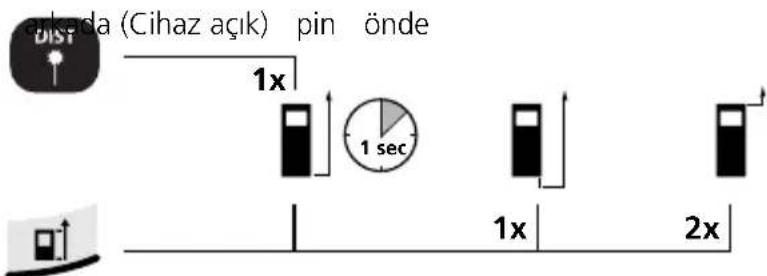

Cihaz (Cihaz açık) pin önde 1x 1 sec 1x 2xÖlçüm fonksiyonlarının değiştirilmesi:


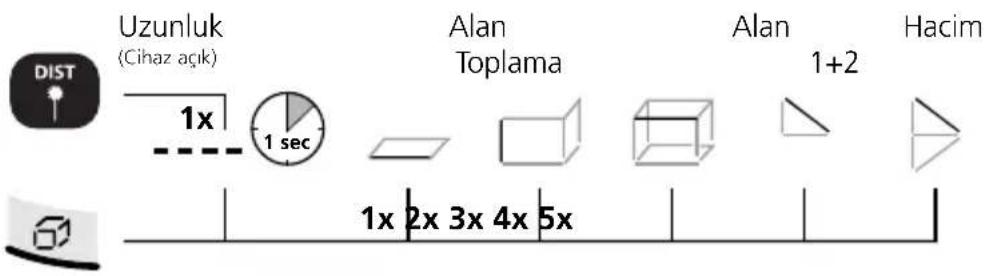

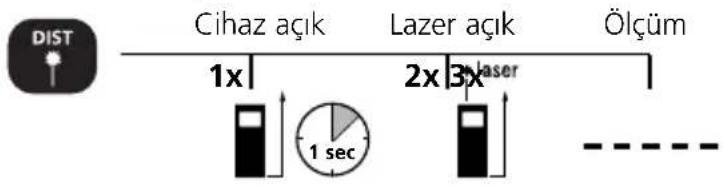

Uzunluk (Cihaz açık) Alan Toplama Alan 1+2 Hacim 1x 1 sec 1x 2x 3x 4x 5xUzunluk ölçümü:
Bellek fonksiyonu:


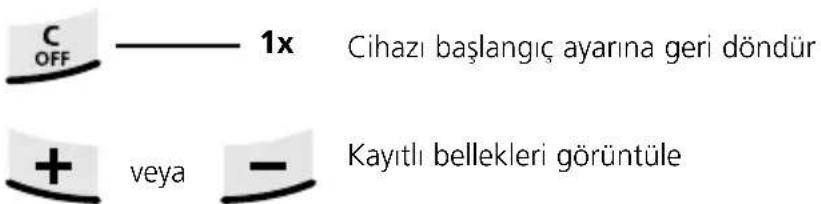

C OFF ——— 1x Cihazı başlangıç ayarına geri döndür + veya — Kayıtlı bellekleri görüntüleAlan ölçümü:

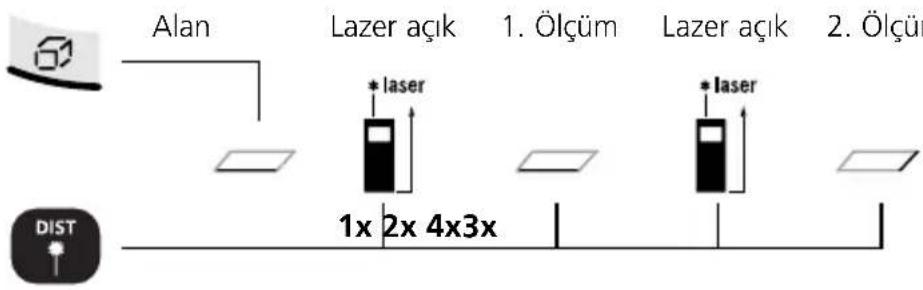

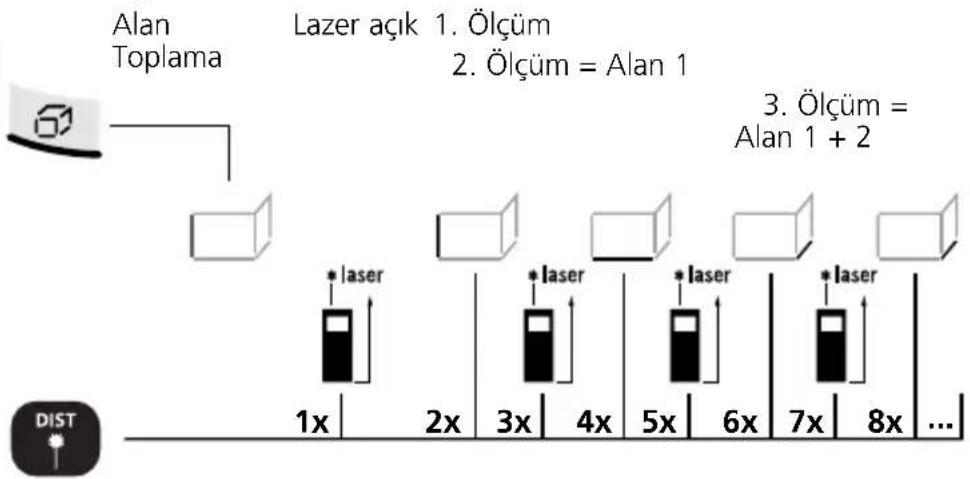

Alan Lazer açık 1. Ölçüm Lazer açık 2. Ölçüm 1x 2x 4x3x * laser * laser DISTAlan Toplama:
Daha fazla alanın eklenmesi: Lazer açık / ... Ölçüm = Alan 1 + Alan 2 + Alan 3 + ...
Burada birleşik duvar alanları toplanır. Alanların toplanmasında
- ölçümden sonra sadece uzunluk ölçüsünün tespit edilmesi gereklidir. Yükseklik değeri olarak daima 1. ölçümün değeri esas alınır.
DistanceMaster Home
Hacim ölçümü:
Hacim 1. Ölçüm 2. Ölçüm 3. Ölçüm

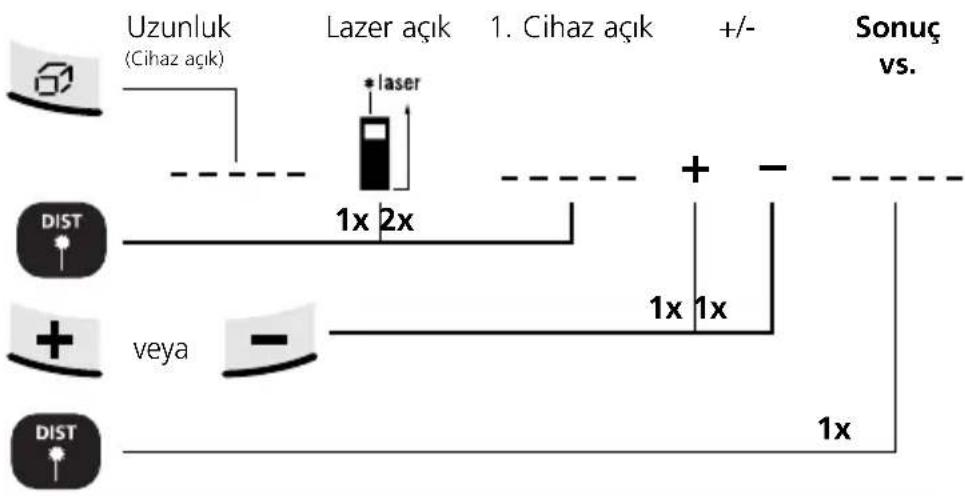

Uzunlukların eklenmesi ve çıkartılması:


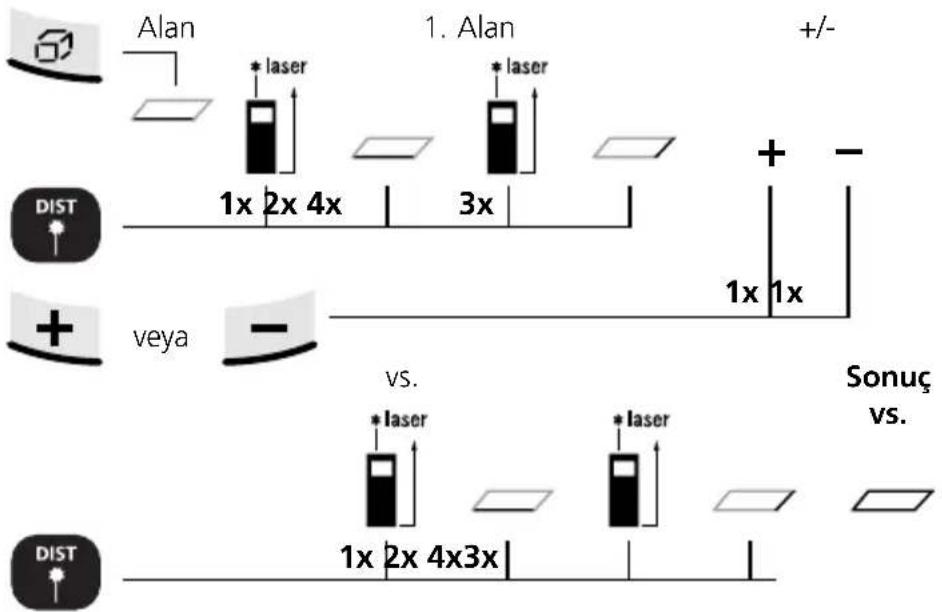

Alan kalkülasyonu:


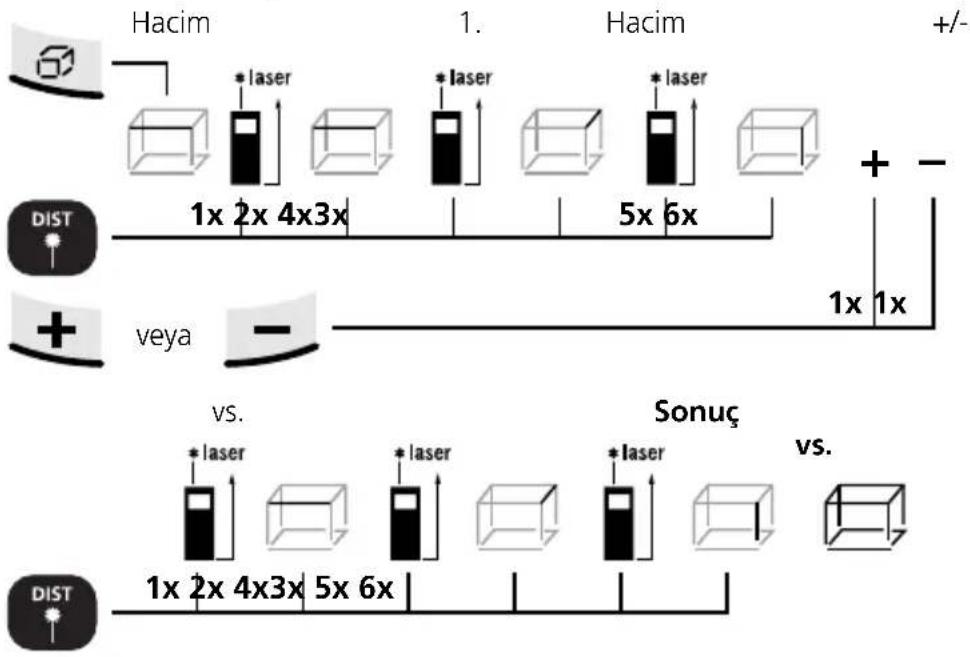

Hacim kalkülasyonu:


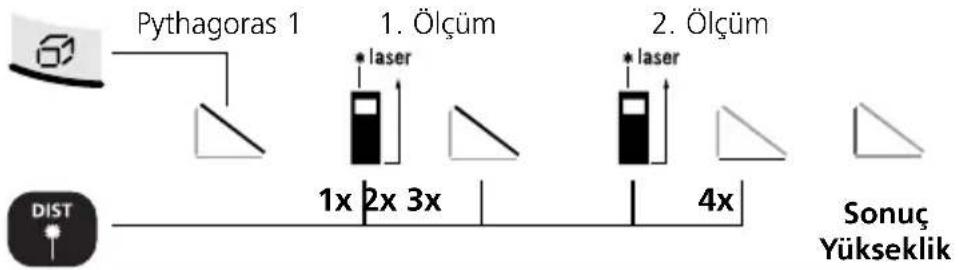

Pisagor fonksiyonu 1:


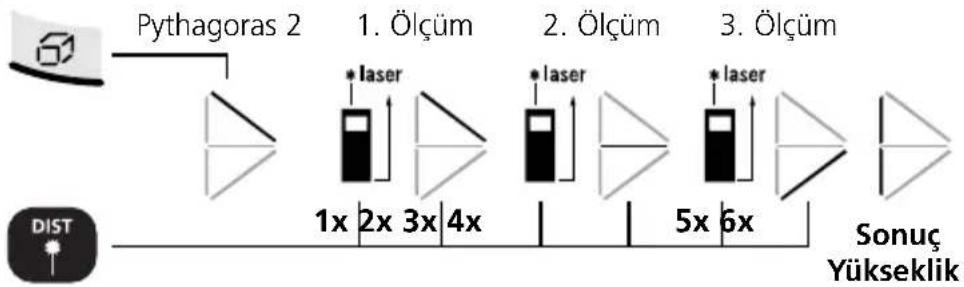

Pisagor fonksiyonu 2:
- ölçüm otomatik min./maks. fonksiyonu ile gerçekleşir.
Referans ölçümü:
Referans uzunluğu
Referans uzunluğunun ayarlanması
1a. Onluk hanesi seçimi
1b. Rakamın ayarlanması
- Referans değerinin belirlenmesi
Şimdi lazeri ileri geri hareket ettirin.
-
Hızlı ötme Ölçüm değeri ± 1 mm'lik referans değer dahilindedir. Yavaş ötme Referans değere henüz ulaşılamadı.
- Lazer ölçüye esas olan ölçüm noktasını gösterir. Lazer ışınının alanına nesneler girmemelidir.
- Cihaz, ölçüm sırasında farklı oda sıcaklıklarını dengeler. Bu nedenle büyük sıcaklık farklarına sahip ortamlara geçildiğinde, ortam sıcaklığına uyması için kısa bir süre bekleyiniz.
- Bu cihaz açık alanlarda sadece kısıtlı olarak kullanılabilir, aşırı güneş ışığında ise hiç kullanılamaz.
- Dışarda yapılan ölçümlerde yağmurlu, sisli ve karlı havalar ölçüm değerlerini etkileyebilir ve yanlış olmalarına yol açabilir.
- Uygunsuzşartlarda, ms. kötü yansımaları olan yüzeylerde maks. ölçüm sapması 3 mm üzerinde olabilir.
- Halılar, döşemeler veya perdeler lazeri mükemmel şekilde geri yansıtmaz. Düz olan yüzeyleri kullanınız.
- Camdan (pencere camı) geçen ölçümlerde ölçüm değerlerinde hata oluşabilir.
- Enerji tasarrufu fonksiyonu cihazı otomatik olarak kapatır.
- Yumuşak bir bezle temizleyiniz. Gövde içine su girmemelidir.
Teknik özellikler (Teknik değişiklikler saklıdır)
| İç ölçüm alanı0,2 m - 25 m | |
| Hassasiyet (tipik)* ± 3 mm / 10 m | |
| Lazer sınıfı2 < 1 mW | |
| Lazer dalga boyu 650 nm | |
| Elektrik beslemesi 2 x 1,5 V AAA | tipi pil |
| Boyutlar (G x Y x D) 48 x 112 x 24 mm | |
| Ağırlık (piller dahil) | 106 g |
| Otomatik kapama Lazer 20 san. / | Cihaz 3 dak. |
| Çalışma sıcaklığı | -10°C – 40°C |
| Muhafaza sıcaklığı-20°C – 70°C | |
| Ürün numarası080.949A |
* yansıması iyi olan hedef yüzeylerde ve oda ısısında 10 m'ye kadar ölçüm mesafesi. Yansıması az olan hedef yüzeylerde ölçüm sapması ± 0,2 mm/m oranında artabilir.
Hata kodu:
Err101: Pilleri değiştiriniz
Err104: Hesaplama hatası
Err152: Isı çok yüksek: > 40°C
Err154: Isı çok düşük: < 0°C
Err155: Alınan sinyal fazla zayıf
Err156: Alınan sinyal fazla güçlü
Err157: Hatalı ölçüm veya zemin aydınlığı fazla
Err160: Ölçüm cihazı fazlasıyla hızlı hareket ettirildi
AB Düzenlemeleri ve Atık Aritma
Bu cihaz, AB dahilindeki serbest mal ticareti için geçerli olan tüm gerekli standartların istemlerini yerine getirmektedir.
Bu ürün elektrikli bir cihaz olup Avrupa Birliği'nin Atık Elektrik ve Elektronik Eşyalar Direktifi uyarınca ayrı olarak toplanmalı ve bertaraf edilmelidir.
Diğer emniyet uyarıları ve ek direktifler için:
www.laserliner.com/info

