| Ürün Tipi | Çok amaçlı kablo test cihazı ve bulucu |
| Marka | Laserliner |
| Model | MultiCableChecker |
| Kategori | Ölçüm Ekipmanları |
| Boyutlar (U x Y x D) | Verici: 49 x 127 x 34 mm; Alıcı: 39 x 187 x 30 mm |
| Ağırlık (pil dahil) | Verici: 130 g; Alıcı: 135 g |
| Güç Kaynağı | Her ünite için 1 adet 9 V pil (IEC LR6, alkalin) |
| Ana Fonksiyonlar | Kablo bulma, süreklilik testi, LAN (RJ45) kablolama kontrolü, telefon ve koaksiyel kablo kontrolü, iletken tanımlama, LED el feneri, sesli sinyal |
| Dahil Konnektörler ve Adaptörler | RJ11, RJ45, BNC, TV-Koaks (erkek ve dişi), F adaptör (erkek ve dişi), klipsli test uçları |
| SCAN Modunda Menzil | 0-5 cm ölçüm derinliği |
| Maksimum Test Uzunluğu (süreklilik) | 3 km |
| Çalışma Sıcaklığı | 0 °C ila 40 °C |
| Çalışma Nemi | Maks. %80 bağıl nem, yoğuşmasız |
| Maks. Çalışma Yüksekliği | 2000 m |
| Bakım ve Temizlik | Hafif nemli bir bezle temizleyin; solvent veya aşındırıcı ürünler kullanmayın; uzun süreli saklamadan önce pilleri çıkarın; kuru ve temiz bir yerde saklayın |
| Güvenlik | Enerji altında ölçüm yapmayın; kullanımdan önce gerilimsiz olduğundan emin olun; kondansatörleri boşaltın; yalnızca orijinal adaptörleri kullanın; devre halindeyken pil bölmesini açmayın; çocukların erişemeyeceği yerde saklayın |
| Yedek Parçalar ve Onarılabilirlik | Aksesuarlar dahildir (adaptörler, kablolar, kulaklık); belirtilen özel yedek parça yok; Laserliner satış sonrası servisi ile iletişime geçin |
| Genel Bilgiler | EMC Direktifi 2014/30/EU ve WEEE Direktifine uygundur; garanti belgesi ve ek açıklamalar http://laserliner.com/info?an=mucache adresinde mevcuttur |
| Lazer Sınıfı (El feneri LED'i) | Risk Grubu RG 0 (göz ve cilt için zararsız) |
Sık sorulan sorular - MultiCableChecker Laserliner
Kullanıcıların soruları hakkında MultiCableChecker Laserliner
0 soru bu cihaz hakkında. Bildiklerinizi cevaplayın veya kendinizinki sorun.
Bu cihaz hakkında yeni bir soru sor
Cihazınız için talimatları indirin ölçüm ekipmanları PDF formatında ücretsiz! Kılavuzunuzu bulun MultiCableChecker - Laserliner ve elektronik cihazınızı yeniden ele alın. Bu sayfada cihazınızın kullanımı için gerekli tüm belgeler yayınlanmaktadır. MultiCableChecker markasının Laserliner.

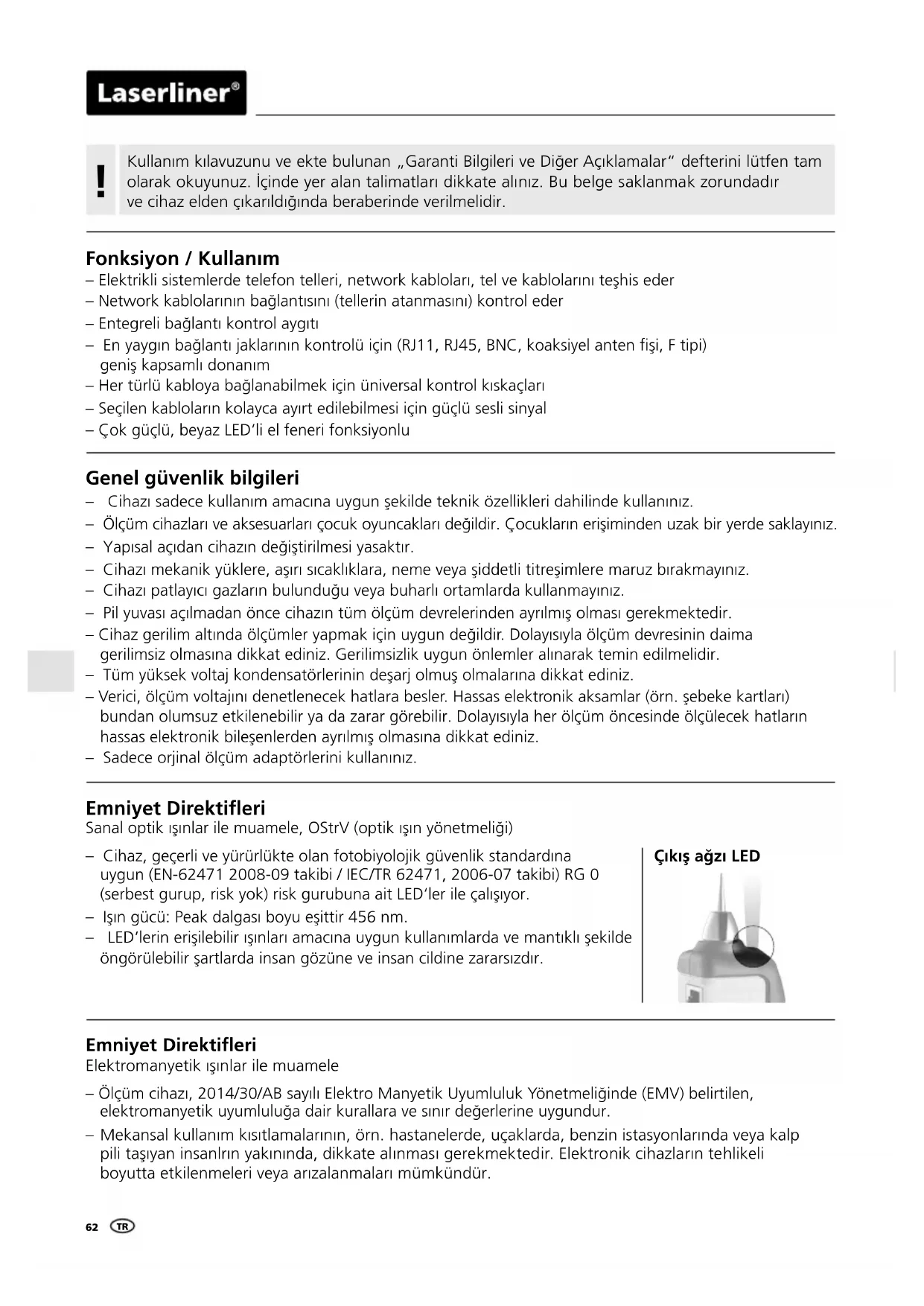

KULLANIM KILAVUZU MultiCableChecker Laserliner
Kullanım kılavuzunu ve ekte bulunan „Garanti Bilgileri ve Diğer Açıklamalar“ defterini lütfen tam olarak okuyunuz. İçinde yer alan talimatları dikkate alınız. Bu belge saklanmak zorundadır ve cihaz elden çıkarıldığında beraberinde verilmelidir.
Fonksiyon / Kullanım
– Elektrikli sistemlerde telefon telleri, network kabloları, tel ve kablolarını teşhis eder
- Network kablolarının bağlantısını (tellerin atanmasını) kontrol eder
– Entegreli bağlantı kontrol aygıtı
- En yaygın bağlantı jaklarının kontrolü için (RJ11, RJ45, BNC, koaksiyel anten fişi, F tipi) geniş kapsamlı donanım
– Her türlü kabloya bağlanabilmek için universal kontrol kıskaçları
– Seçilen kabloların kolayca ayırt edilebilmesi için güçlü sesli sinyal
– Çok güçlü, beyaz LED'li el feneri fonksiyonlu
Genel güvenlik bilgileri
– Cihazı sadece kullanım amacına uygun şekilde teknik özellikleri dahilinde kullanınız.
- Ölçüm cihazları ve aksesuarları çocuk oyuncakları değildir. Çocukların erişiminden uzak bir yerde saklayınız.
- Yapısal açıdan cihazın değiştirilmesi yasaktır.
– Cihazı mekanik yüklere, aşırı sıcaklıklara, neme veya şiddetli titreşimlere maruz bırakmayınız.
– Cihazı patlayıcı gazların bulunduğu veya buharlı ortamlarda kullanmayınız.
– Pil yuvası açılmadan önce cihazın tüm ölçüm devrelerinden ayrılmış olması gerekmektedir.
– Cihaz gerilim altında ölçümler yapmak için uygun değildir. Dolayısıyla ölçüm devresinin daima gerilimsiz olmasına dikkat ediniz. Gerilimsizlik uygun önlemler alınarak temin edilmelidir.
- Tüm yüksek voltaj kondensatörlerinin deşarj olmuş olmalarına dikkat ediniz.
- Verici, ölçüm voltajını denetlenecek hatlara besler. Hassas elektronik aksamlar (örn. şebeke kartları) bundan olumsuz etkilenebilir ya da zarar görebilir. Dolayısıyla her ölçüm öncesinde ölçülecek hatların hassas elektronik bileşenlerden ayrılmış olmasına dikkat ediniz.
- Sadece orjinal ölçüm adaptörlerini kullanınız.
Emniyet Direktifleri
Sanal optik ışınlar ile muamele, OStrV (optik ışın yönetmeliği)
- Cihaz, geçerli ve yürürlükte olan fotobiyolojik güvenlik standardına uygun (EN-62471 2008-09 takibi / IEC/TR 62471, 2006-07 takibi) RG 0 (serbest gurup, risk yok) risk gurubuna ait LED'ler ile çalışıyor.
– Işin gücü: Peak dalgası boyu eşittir 456 nm. - LED'lerin erişilebilir ışınları amacına uygun kullanımlarda ve mantıklı şekilde öngörülebilir şartlarda insan gözüne ve insan cildine zararsızdır.
Çıkış ağzı LED

Emniyet Direktifleri
Elektromanyetik ışınlar ile muamele
– Ölçüm cihazı, 2014/30/AB sayılı Elektro Manyetik Uyumluluk Yönetmeliğinde (EMV) belirtilen, elektromanyetik uyumluluğa dair kurallara ve sınır değerlerine uygundur.
- Mekansal kullanım kısıtlamalarının, örn. hastanelerde, uçaklarda, benzin istasyonlarında veya kalp pili taşıyan insanların yakınında, dikkate alınması gerekmektedir. Elektronik cihazların tehlikeli boyutta etkilenmeleri veya arızalanmaları mümkündür.

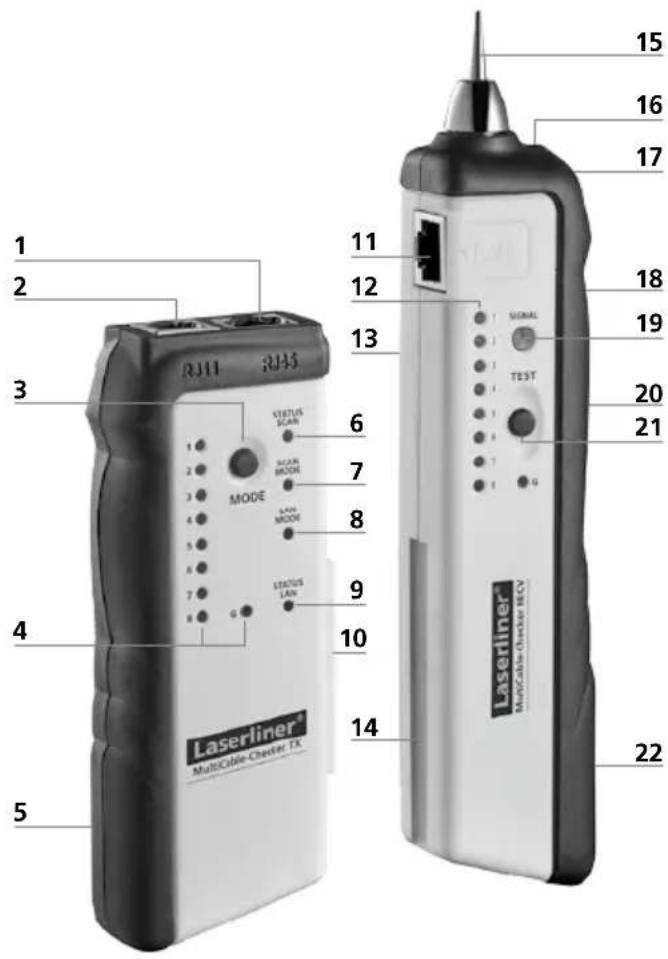

TX Verici Alici RECV
1 RJ 45 kablo bağlantısı
2 RJ 11 kablo bağlantısı
3 AÇ/Kapa tuşu / MOD tuşu (SCAN / LAN test arası değişim)
4 Kablo atama göstergesi
5 Batarya yuvası (arka taraf)
6 Durum göstergesi SCAN
7 Mod göstergesi SCAN
8 Mod göstergesi LAN-TEST
9 Durum göstergesi LAN-TEST
10 Alici RECV için bağlantı parçası
Alici RECV
11 RJ 45 kablo bağlantısı
12 RJ 45 kablo atama göstergesi
13 Hoparlör (arka taraf)
14 TX Verici yuvası
15 Ölçüm ucu
16 El feneri
17 Kulaklık jaki
18 Alım sinyali ses seviye ayarı
19 Durum göstergesi alım sinyali
20 El feneri AÇ/KAPA şalteri
21 Test modu düğmesi
22 Batarya yuvası (arka taraf)

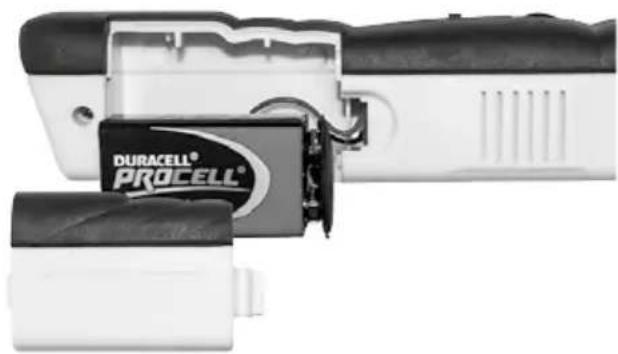

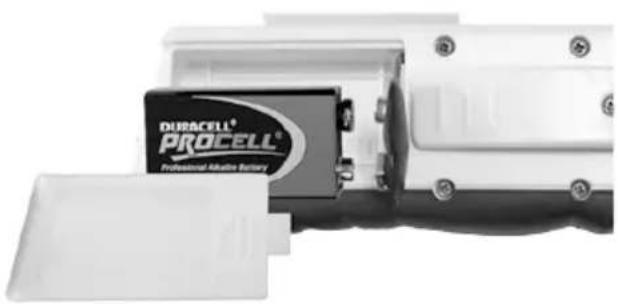

1 Pilin takılması
Gövdenin arkasında bulunan pil yuvası kapağını açınız ve içine bir adet 9V pil yerleştiriniz.
Doğru kutup yönüne dikkat ediniz.
TX Verici
Seçilen moda göre durum göstergesi SCAN veya mod göstergesi yanıp söner LAN test yavaş.

Sinyal ses seviyesi, cihazın konumu veya ses seviye ayar düğmesi (18) değiştirilmediği halde azaldığı zaman.

Cihaz, piller takıldıktan sonra doğrudan çalışmaya hazırldır. Cihazın ayrı bir açma/kapama şalteri bulunmayıp her zaman etkindir.
3 LAN Kablolarında Tel Ataması Kontrolü
LAN kablosunu (RJ 45) alıcı ve verici ile bağlayıp vericiyi LAN-TEST moduna getiriniz. Bunun için, LAN TEST (8) mod göstergesi yanana kadar ve LAN TEST (9) durum göstergesi yanıp sönmeye başlayana kadar MOD (3) tuşuna basınız. Şimdi 1 ila 8 arası diyotların verici ile alıcıdaki yanlış sırasını karşılaştırınız.
Kabloda temassızlık yoksa:
– Alicı ve vericinin yanlış sırası doğrudur: 1=1, 2=2 vs.
– Alicı ve vericinin yanlış sıraları farklıysa, örn. 1=8, 2=7 vs.: tellerde çapraz bağlantılar var.
- Her iki cihazda ayrıca G tanımlı diyot da yanarsa, kablo yalıtlılmış kablodur.
Kabloda temassizlik varsa:
- 1 - 8 arası diyotlar yanmıyor: Kablo hasarlıdır, örn. kablo kırılması veya bağlantı fişinde temassızlık nedeniyle.
- Birden fazla diyotun (1 - 8 arası) aynı anda ve düzensiz olarak yanıp sönmesi halinde: Kabloda kısa devre vardır.
Tavsiye 1: Diyotların sırayla yanma hızı LAN TEST modunda (3) tuşuna basılarak değiştirilebilir. Sekans hızı, durum göstergesi LAN TEST'in (9) yavaş veya hızlı yanıp sönmesi ile ayırt edilir.
Doğrudan gerilim ya da sinyal ileten kabloların yakınında veya üzerinde ölçümler yapmayınız! Ölüm tehlikesine neden olabilen elektrik çarpması ve cihazın hasar görmesi söz konusu olabilir.

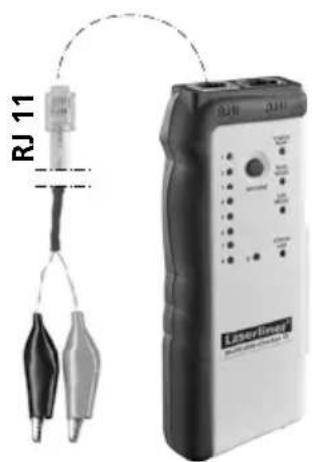

4 Süreklilik Kontrolü
Sonrasında, LAN TEST (9) durum göstergesi sürekli yanmaya başlayana kadar MOD tuşu (3) basılı tutulur. LAN TEST (9) durum göstergesi yandığında, test devresi kapalı devredir. LAN TEST (9) durum göstergesi yanmıyor ise, ölçüm devresi kesiktir. Bununla ilgili tüyo 1'e de bkz.
Mod göstergesi
LAN TEST (8) yanıyor

Mod göstergesi
LAN TEST (8)
yanmıyor

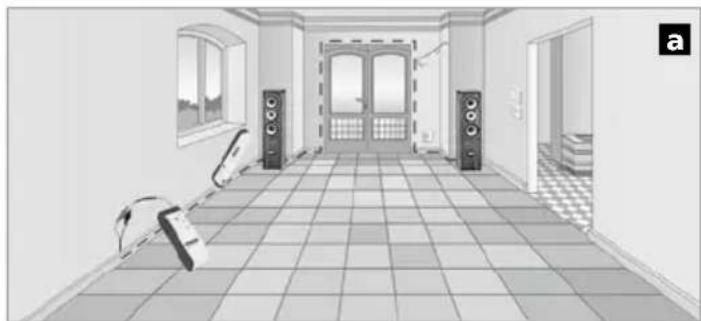

5 Hat takibi
!
- Ölçüm devresinin gerilimini kapatınız.
- Kablo ve çevresindeki yalıtıcı tabakalar (metal örtüler, metal iskele, vs.) alıcının tespit derinliğinin azalmasına neden olur.
Kablo kıskaçlarını alıcının RJ 11 bağlantısına bağlayıp kablo kıskaçlarını istenen hatta bağlayınız ve alıcıyı SCAN moduna getiriniz. Bunun için, SCAN (7) mod göstergesi yanana kadar ve SCAN (6) durum göstergesi yanıp sönmeye başlayana kadar MOD (3) tuşuna basınız. Sonrasında alıcının üzerindeki Test modu düğmesini (21) basılı tutarak ilgili hattı arayınız, bkz. şek. a. Maksimum ölçüm derinliğini elde etmek için sinyali alıcıda en yüksek ses seviyesine getiriniz (18).

Tavsiye 2: Uygulama alanına bağlı olarak sinyal türünü değiştirmek faydalı olabilir. Bunun için, SCAN (6) durum göstergesi sürekli yanmaya başlayana kadar MOD tuşu (3) basılı tutulur. Mod tuşu (3) kısaca basıldığında sinyal türü yine eski haline geri alınır. Durum göstergesi SCAN (6) yanıp söndüğünde sinyal modülasyonludur, sürekli yandığında ise durağandır.

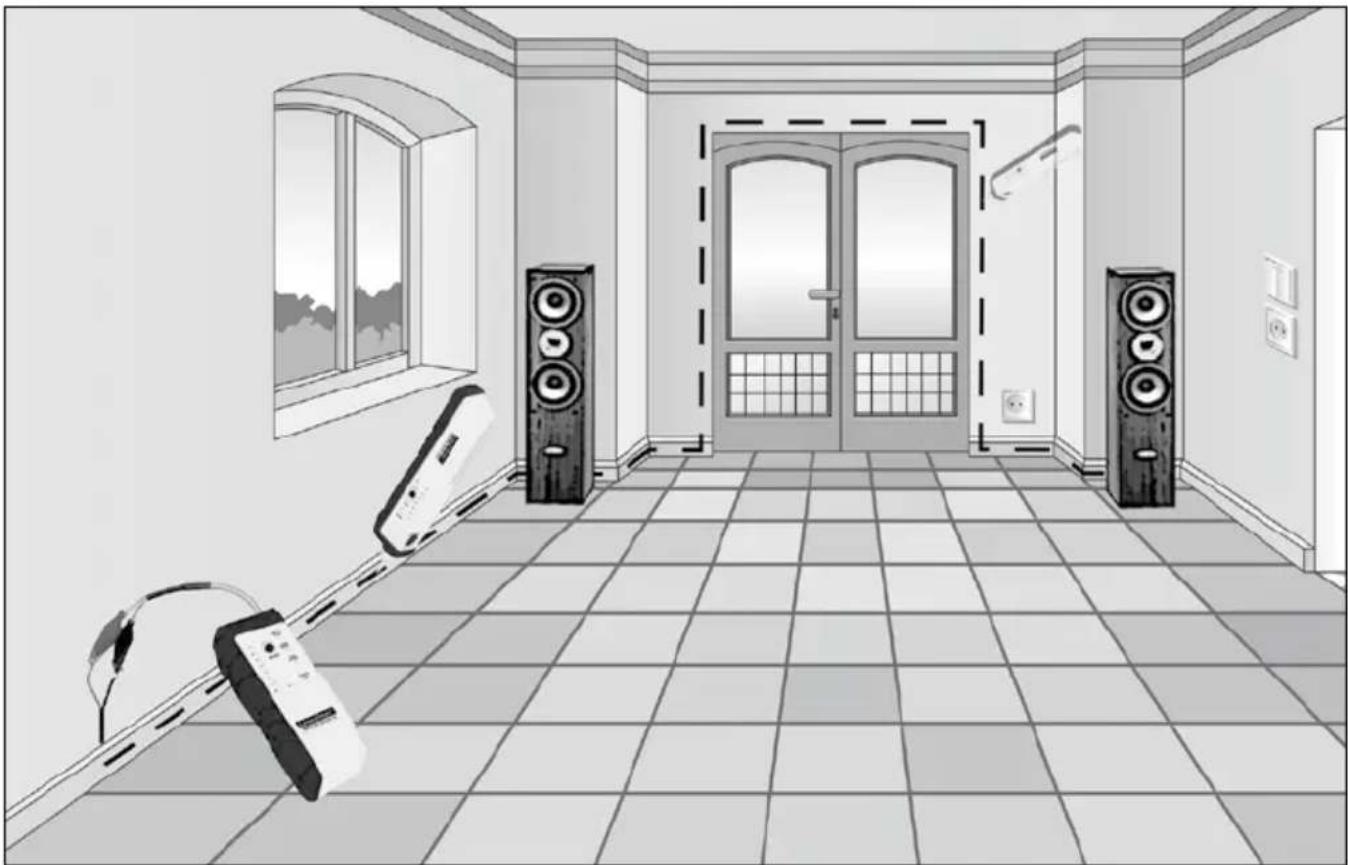

6 Network, Telefon, Multimedya ve Ayrı Ayrı İletkenlerin Bulunması
Adaptör kablosu ya da aranan kabloyu vericiye bağlayıp cihazı SCAN moduna getiriniz. Gerektiğinde vericiyi bir network ya da telefon soketine bağlayınız, bkz. şek. b. Kablo kıskaçlarıyla yapılan ölçümlerde kırmızı kışkacı aranan hatta, siyah kışkası şaseye (toprak ya da yalıtımlı bağlantı) bağlayınız. Sonrasında alıcıyla bağlanan hattı arayınız. Bununla ilgili tavsiye 2'ye de bkz.


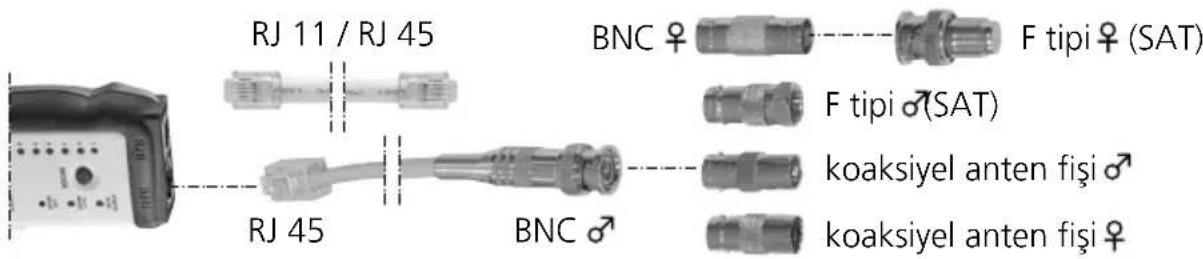

RJ 11 / RJ 45 BNC ♀ F tipi ♀ (SAT) F tipi ♂(SAT) koaksiyel anten fişi ♂ koaksiyel anten fişi ♀ RJ 45 BNC ♂Bağlantı hattına beslenen sinyal, uzun mesafeler boyunca bu hatlara paralel döşenmiş hatların bulunması halinde bunlara geçebilir.

Tavsiye 3: Aranan kablonun konumunu daha iyi tespit edebilmek için, ses seviyesi ayar düğmesi (18) ile alım sinyalini adım adım düşürünüz. Aranan kablonun konumu ses seviyesinde meydana gelen değişimlerle tespit edilebilir ve durum göstergesinin (19) en çok yanması ya da ses sinyalinin en yüksek seviyede olmasıyla belirtilir.
Tavsiye 4: En iyi arama sonuçları, ölçüm ucu (15) doğrudan aranan hatla metalik temas halinde olması durumunda elde edilir. Bu durumda temas hali sinyal seviyesinde meydana gelen belirgin bir sıçrama ile gösterilir. Daha güçlü sinyalleri kablo uçlarından (şek. c) ya da doğrudan iletkenlerden (şek. d) üzerinden elde etmek mümkündür.
Tavsiye 5: Olasılıkla meydana gelen etkileşimler (titreşim, vs.) ölçülecek hattın geri akım veya yalıtım iletkenlerinin topraklanması suretiyle azaltılabilir. Bunun için el ya da parmak bastırarak yapılan topraklama işlemi bile yeterli gelebilir.
Tavsiye 6: Paralel döşenmiş elektrikli hatlar, ölçüm hattında rahatsız edici bir titreşime neden olabilir. Harici etkileşim fazla yüksek olduğu takdirde, mümkünde bina elektriğini ölçüm esnasında kapatınız.
Tavsiye 7: Özellikle TV anten kutularında, ölçümleri olumsuz yönde etkileyebilecek filtrelerin varlığı söz konusu olabilir. Bu durumda TV anten kutusunu söküp ölçümü doğrudan kablo üzerinde gerçekleştiriniz.
7 Kulaklık
Birlikte verilen kulaklıkla alım sinyalleri daha net bir şekilde analiz edilebilir. ÖNEMLİ: Kulaklığı alıcıya (17) bağlayıp kulağa takmadan önce ses seviye ayar düğmesini en düşük ayara getiriniz. Kulaklıkta fazla yüksek bir ses seviyesi işitme yetisinin hasar görmesine neden olabilir.
Bakıma koruma işlemlerine ilişkin bilgiler
Tüm bileşenleri hafifçe nemlendirilmiş bir bez ile temizleyin ve temizlik, ovalama ve çözücü maddelerinin kullanımından kaçının. Uzun süreli bir depolama öncesinde bataryaları çıkarınız. Cihazı temiz ve kuru bir yerde saklayınız.
| Teknik özellikler (Teknik değişiklik yapma hakkı saklıdır. 05.17) | |
| TX Verici | |
| Maks. giriş voltajı 20V DC | |
| Maks. çıkış akımı 10 mA | |
| Maks. sinyal voltajı 8 Vss (uç-uç) | |
| Maks. test uzunluğu 3 km | |
| Güç beslemesi 1 x 9V Blok, IEC LR6, Alkali | |
| Ebatlar (G x Y x D) 49 x 127 x 34 mm | |
| Ağırlığı (batarya dahil) 130 g | |
| Alici RECV | |
| Maks. giriş voltajı 20V DC | |
| Maks. çıkış akımı 30 mA | |
| SCAN modu ölçüm aralığı 0 ... 5 cm ölçüm derinliği | |
| Güç beslemesi 1 x 9V Blok, IEC LR6, Alkali | |
| Ebatlar (G x Y x D) 39 x 187 x 30 mm | |
| Ağırlığı (batarya dahil) 135 g | |
| TX Verici / Alici RECV | |
| Çalıştırma şartları | 0 ... 40°C, Hava nemi maks. 80 %rH,yoğuşmasız, Çalışma yüksekliği maks. 2000 m |
| Saklama koşulları -10 ... 60°C, Hava nemi maks. 80 %rH | |
AB Düzenlemeleri ve Atık Aritma
Bu cihaz, AB dahilindeki serbest mal ticareti için geçerli olan tüm gerekli standartların istemlerini yerine getirmektedir.
Bu ürün elektrikli bir cihaz olup Avrupa Birliği'nin Atık Elektrik ve Elektronik Eşyalar Direktifi uyarınca ayrı olarak toplanmalı ve bertaraf edilmelidir.
Diğer emniyet uyarıları ve ek direktifler için:
http://laserliner.com/info?an=mucache

