BRUKSANVISNING MultiCableChecker Laserliner

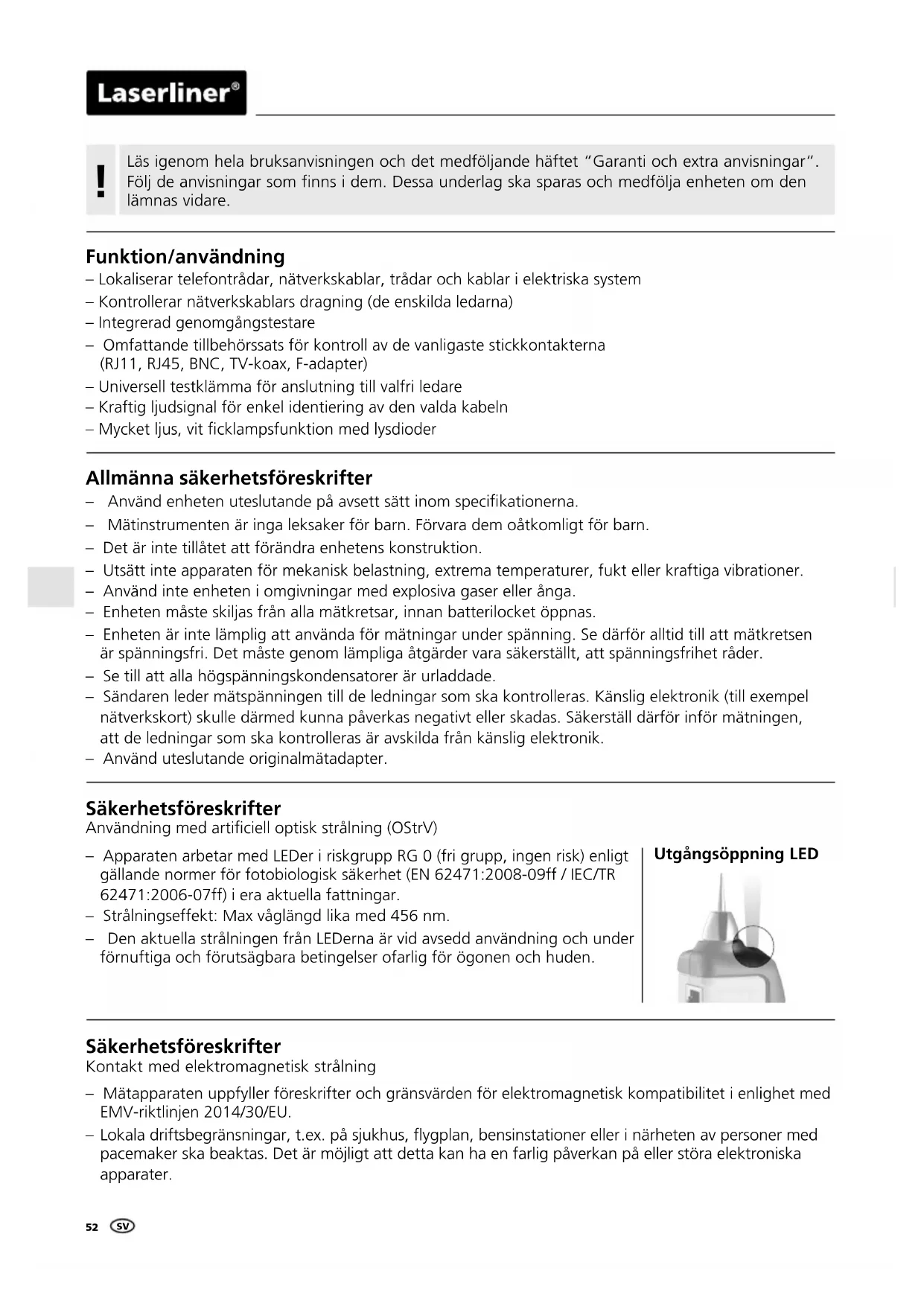

Läs igenom hela bruksanvisningen och det medföljande häftet “Garanti och extra anvisningar“. Följ de anvisningar som finns i dem. Dessa underlag ska sparas och medfölja enheten om den lämnas vidare.

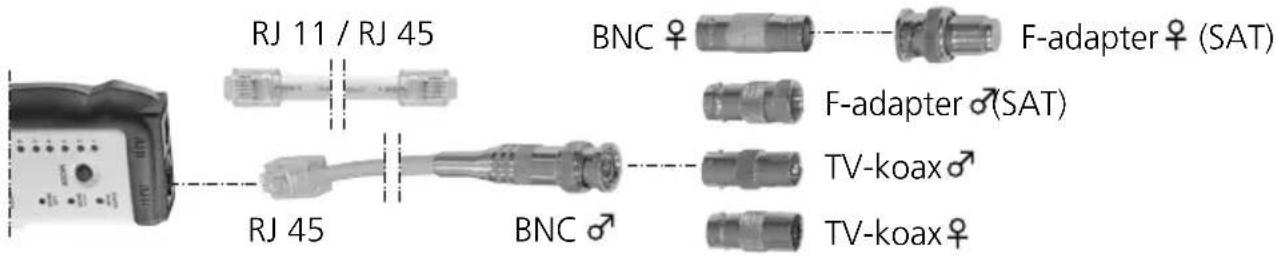

Funktion/användning – Lokaliserar telefontrådar, nätverkskablar, trådar och kablar i elektriska system – Kontrollerar nätverkskablars dragning (de enskilda ledarna) – Integrerad genomgångstestare – Omfattande tillbehörssats för kontroll av de vanligaste stickkontakterna (RJ11, RJ45, BNC, TV-koax, F-adapter) – Universell testklämma för anslutning till valfri ledare – Kraftig ljudsignal för enkel identiering av den valda kabeln – Mycket ljus, vit cklampsfunktion med lysdioder Allmänna säkerhetsföreskrifter – Använd enheten uteslutande på avsett sätt inom specikationerna. – Mätinstrumenten är inga leksaker för barn. Förvara dem oåtkomligt för barn. – Det är inte tillåtet att förändra enhetens konstruktion. – Utsätt inte apparaten för mekanisk belastning, extrema temperaturer, fukt eller kraftiga vibrationer. – Använd inte enheten i omgivningar med explosiva gaser eller ånga. – Enheten måste skiljas från alla mätkretsar, innan batterilocket öppnas. – Enheten är inte lämplig att använda för mätningar under spänning. Se därför alltid till att mätkretsen är spänningsfri. Det måste genom lämpliga åtgärder vara säkerställt, att spänningsfrihet råder. – Se till att alla högspänningskondensatorer är urladdade. – Sändaren leder mätspänningen till de ledningar som ska kontrolleras. Känslig elektronik (till exempel nätverkskort) skulle därmed kunna påverkas negativt eller skadas. Säkerställ därför inför mätningen, att de ledningar som ska kontrolleras är avskilda från känslig elektronik. – Använd uteslutande originalmätadapter. Säkerhetsföreskrifter Användning med articiell optisk strålning (OStrV) Säkerhetsföreskrifter Kontakt med elektromagnetisk strålning – Apparaten arbetar med LEDer i riskgrupp RG 0 (fri grupp, ingen risk) enligt gällande normer för fotobiologisk säkerhet (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) i era aktuella fattningar. – Strålningseffekt: Max våglängd lika med 456 nm. – Den aktuella strålningen från LEDerna är vid avsedd användning och under förnuftiga och förutsägbara betingelser ofarlig för ögonen och huden. – Mätapparaten uppfyller föreskrifter och gränsvärden för elektromagnetisk kompatibilitet i enlighet med EMV-riktlinjen 2014/30/EU.

Lokala driftsbegränsningar, t.ex. på sjukhus, flygplan, bensinstationer eller i närheten av personer med pacemaker ska beaktas. Det är möjligt att detta kan ha en farlig påverkan på eller störa elektroniska apparater. Utgångsöppning LEDMultiCable-Checker

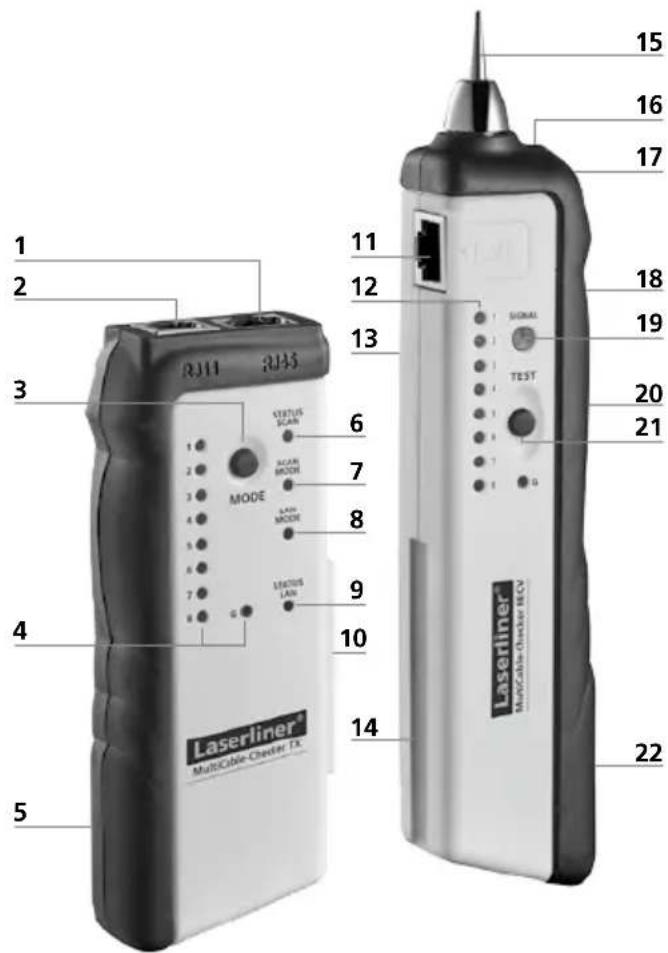

RJ 45 kabelanslutning RJ 11 kabelanslutning På/AV-knapp/LÄGE-knapp (Omställning SCAN/LAN-TEST) Kabelsekvens-indikering Batterifack (baksidan) Statusindikering SCAN Lägesindikering SCAN Lägesindikering LAN-TEST Statusindikering LAN-TEST Fäste för mottagaren RECV Sändare TX

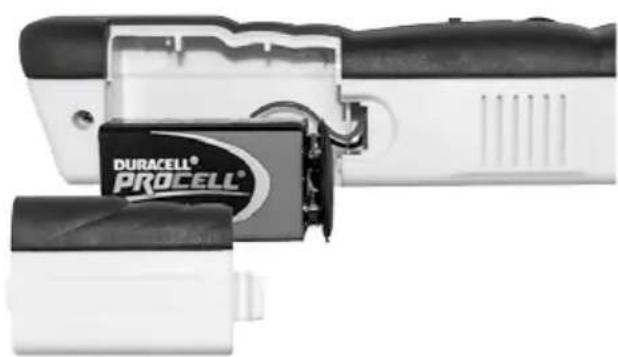

RJ 45 kabelanslutning Kabelsekvens-indikering RJ 45 Högtalare (baksidan) Fäste för sändaren TX Mätspets Ficklampa Hörlursanslutning Volymreglage mottagningssignal Statusindikering mottagningssignal På/AV-strömbrytare cklampa Knapp Testläge Batterifack (baksidan) Mottagare RECV Lägga i batteriet Sändare TX Beroende på valt läge blinkar statusindikering SCAN resp. lägesindikering LAN-TEST långsamt. Öppna batterifacket på baksidan och lägg i ett 9V-batteri. Se till att vända polerna rätt. Mottagare RECV Signalvolymen sänks, trots att enheten inte har yttats eller volymreglaget (18) inte har ändrats.54

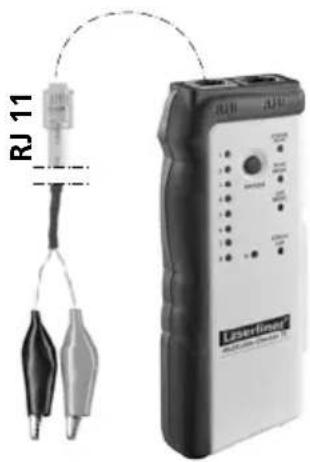

Kontroll av LAN-kablarnas konfektionering Genomgångstest Anslut LAN-kabeln (RJ 45) till sändaren och mottagaren samt ställ sändaren i LAN-TEST-läget. Tryck då på LÄGE-knappen (3) tills lägesindikering LAN-TEST (8) lyser och statusindikering LAN-TEST (9) blinkar. Jämför nu sändarens ljussekvenser för dioderna 1-8 med mottagarens. Sändare TX Mottagare RECV Apparaten är klar att användas direkt efter att batterierna satts in. Den har ingen speciell PÅ-/AV-omkopplare och är därför alltid aktiv. Genomgång i kabeln föreligger: – När sändarens ljussekvenser är identiska med mottagarens: 1 = 1, 2 = 2 och så vidare. – När sändarens ljussekvens skiljer sig från mottagarens, exempelvis 1 = 8, 2 = 7 och så vidare: kabelanslutningarna har korsats. – När även dioden G lyser på båda enheterna, är kabeln avskärmad. Genomgång i kabeln föreligger inte: – Dioderna 1-8 lyser inte: Kabeln är skadad, exempelvis kabelbrott eller stickkontakten har ingen kontakt. – Flera dioder (1-8) blinkar samtidigt och oregelbundet: kortslutning i kabeln. Tips 1: I LAN-TEST-läget går det att ställa om hastigheten på ljussekvenserna genom att trycka på knappen (3). Hastigheten på ljussekvenserna skiljer sig åt genom långsamt och snabbt blinkande för statusindikering LAN-TEST (9). Endast sändaren behövs i det här användningsområdet. Anslut kabelklämmorna till RJ 11-uttaget och till det aktuella mätobjektet samt ställ om enheten till LAN-TEST--läget. Tryck då på LÄGE-knappen (3) tills läges-indikering LAN-TEST (8) lyser och statusindikering LAN-TEST blinkar. Tryck sedan på och håll nere LÄGE-knappen (3) tills statusindikering LAN-TEST (9) lyser fast. När statusindikering LAN-TEST (9) tänds sluts testkretsen. Om statusindikering LAN-TEST (9) inte lyser är mätkretsen bruten. Se även tips 1. Mät inte i närheten av eller direkt mot spännings- eller signalförande kablar! Det finns risk för livsfarliga elstötar och för att enheten skadas.

– Sätt mätkretsen spänningsfri. – Avskärmningar inuti kabeln eller i kabelns omgivning (metallskydd, metallstativ med mera) reducerar mottagarens lokaliseringsdjup.

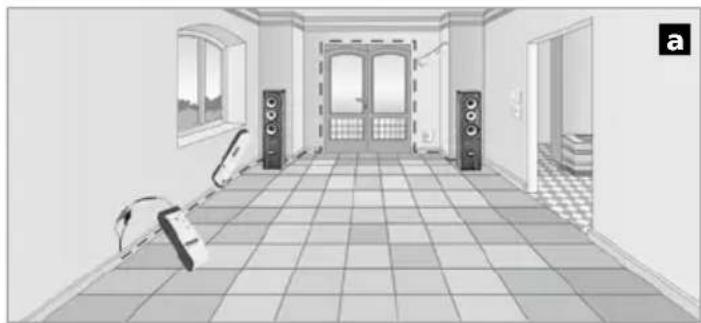

Lägesindikering LAN- TEST (8) lyser Lägesindikering LAN- TEST (8) lyser inte Följande av ledningarMultiCable-Checker

Lokalisering av nätverks-, telefon- respektive multimediakablar eller enskilda ledare Anslut adapterkabeln eller den sökta kabeln till sändaren och ställ enheten i SCAN-läget. Anslut vid behov sändaren till ett nätverks- eller telefonuttag, se bild b. Vid mätning med kabelklämmor ska du ansluta den röda klämman till den sökta ledningen och den svarta till jord (jordledare eller avskärmning). Sök sedan efter den anslutna ledningen med hjälp av mottagaren. Se även tips 2. Tips 3: Sänk mottagningssignalen stegvis via volymreglaget (18) för att kunna lokalisera den sökta kabeln bättre. Den sökta kabeln kan lokaliseras genom en variation av volymen och den indikeras genom att Status-indikeringen (19) lyser som starkast och signalvolymen är som högst. Tips 4: De bästa sökresultaten uppnås, när mätspetsen (10) har en direkt metallisk kontakt med den sökta ledningen. Genom en sådan beröring alstras en tydligt hörbar signalökning. Starkare signaler får man även i kabeländarna (bild c) eller direkt vid de enskilda ledarna (bild d).Tips 5: Eventuellt uppstående störningar (brumning med mera) kan reduceras genom jordning av retur- eller avskärmningsledaren i mätledningen. Då kan det räcka att jorda via den egna handen eller ett nger.Anslut kabelklämmorna till sändarens RJ 11- uttag och till den önskade ledningen samt ställ om sändaren till SCAN-läget. Tryck då på LÄGE-knappen (3) tills lägesindikering SCAN (7) lyser och statusindikering SCAN (6) blinkar. Sök därefter efter ledningen med hjälp av mottagaren med knappen Test-läge (21) intryckt, se bild a. Ställ in signalen på mottagaren på den högsta volymen (18) för att uppnå det maximala mätdjupet. Tips 2: Det kan vara meningsfullt att ställa om signaltypen, beroende på användningsområdet. Tryck sedan på och håll nere LÄGE-knappen (3) tills statusindikering SCAN (6) lyser fast. Genom ett kort tryck på LÄGE-knappen (3) återställs signaltypen igen. Om Status-indikeringen SCAN (6) blinkar grönt, indikerar den en modulerad signal, om den lyser fast en konstant signal. Den i matarledningen inmatade sändningssignalen kan överföras till andra ledningar, om de har dragits parallellt med matarledningen över en längre sträcka. !56

Anvisningar för underhåll och skötsel Rengör alla komponenter med en lätt fuktad trasa och undvik användning av puts-, skur- och lösningsmedel. Ta ur batterierna före längre förvaring. Förvara apparaten på en ren och torr plats. Hörlurar Med hjälp av de medföljande hörlurarna går det att analysera mottagningssignalerna mer exakt. VIKTIGT: Ställ först volymreglaget på det lägsta läget, innan du ansluter hörlurarna till mottagaren (17) och sätter på dig dem. En för hög volym i hörlurarna kan skada hörseln. Tips 6: Parallellt gående strömledningar kan alstra störande brumning i mätledningen. Skulle den externa störningen vara för kraftig, ska man, om möjligt, stänga av elförsörjningen för fastigheten under mätningen. Tips 7: Särskilt TV-uttag kan innehålla lter som påverkar mätningarna negativt. Demontera då TV-uttaget och mät direkt mot kabeln. Tekniska data (Tekniska ändringar förbehålls. 05.17) Sändare TX Max ingångsspänning 20V DC Maximal utgående strömstyrka 10 mA Maximal signalspänning 8 Vss (spets-spets) Maximal testlängd 3 km Strömförsörjning 1 x 9 V block, IEC LR6, Alkali Mått (B x H x D) 49 x 127 x 34 mm Vikt (inklusive batteri) 130 g Mottagare RECV Max ingångsspänning 20V DC Maximal utgående strömstyrka 30 mA Mätområde SCAN-läge Mätdjup 0 … 5 cm Strömförsörjning 1 x 9 V block, IEC LR6, Alkali Mått (B x H x D) 39 x 187 x 30 mm Vikt (inklusive batteri) 135 g Sändare TX / Mottagare RECV Arbetsbetingelser 0 ... 40°C, Luftfuktighet max. 80%rH, icke-kondenserande, Arbetshöjd max 2000 m Förvaringsbetingelser -10 ... 60°C, Luftfuktighet max. 80%rH EU-bestämmelser och kassering Apparaten uppfyller alla nödvändiga normer för fri handel av varor inom EU. Den här produkten är en elektrisk apparat och den måste sopsorteras enligt det europeiska direktivet för uttjänta el- och elektronikapparater. Ytterligare säkerhets- och extra anvisningar på: http://laserliner.com/info?an=mucache SVMultiCable-Checker
