BRUKSANVISNING DigiLevel Plus 60 Laserliner
DigiLevel Plus kan måle kontinuerligt op til 360°.
Läs igenom hela bruksanvisningen, det medföljande häftet "Garanti- och tilläggsanvisningar" samt aktuell information och anvisningar på internetlänken i slutet av den här instruktionen. Följ de anvisningar som finns i dem. Dessa underlag ska sparas och medfölja enheten om den lämnas vidare.
Funktion / användning
Digitalt elektroniskt vattenpass
- Horisontell och vertikal vinkelvisning
– Vinkelminnet gör det enkelt att lagra och flytta med sig exakta vinklar.
Allmänna säkerhetsföreskrifter
- Använd enheten uteslutande på avsett sätt inom specifikationerna.
- Mätinstrumenten är inga leksaker för barn. Förvara dem oåtkomligt för barn.
– Det är inte tillåtet att förändra enhetens konstruktion.
- Utsätt inte apparaten för mekanisk belastning, extrema temperaturer, fukt eller kraftiga vibrationer.
- Apparaten får inte längre användas om en eller flera funktioner upphör att fungera eller batteriets laddning är svag.
Säkerhetsföreskrifter
Kontakt med elektromagnetisk strälning
- Mätapparaten uppfyller föreskrifter och gränsvärden för elektromagnetisk kompatibilitet i enlighet med EMC-riktlinjen 2014/30/EU.
- Lokala driftsbegränsningar, t.ex. på sjukhus, flygplan, bensinstationer eller i närheten av personer med pacemaker ska beaktas. Det är möjligt att det kan ha en farlig påverkan på eller störa elektroniska apparater.

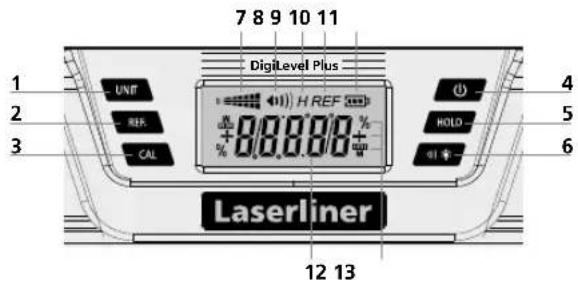

1 Ställa om mätenheten
2 Ställ referensvärde
3 Kalibratie
4 Strömbrytare PÅ/AV
5 Hold-funktion
6 Akustisk signalgivare/bakgrundsbelysning PÄ/AV
7 Lutningsriktning
8 Akustisk signalgivare aktiv
9 HOLD: aktuellt mätvärde behålls
10 Vinkelreferensvärde inställt
11 Batteri display
12 Lutningsvärde
13 Mätenheter

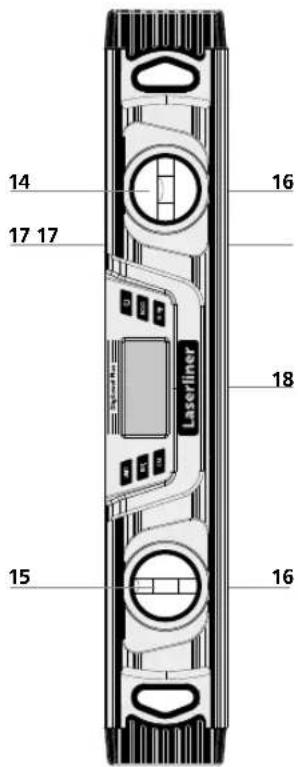

14 Horisontell libell
15 Vertikal libell
16 Magneter
17 Mätyta
18 Batterifack (Baksida)
1 Sätt i batterierna
Öppna batterifacket och lägg i batterier enligt installationssymbolerna. Tänk på att vända batteriernas poler åt rätt håll.
2 Sätt igång och mät
Se till att referensfunktionen är avaktiverad före varje mätning.
Knapp 1 möjliggör redovisning av mätvärdet i antingen ° grader, %, mm/m.
4 Kalibrering
- Placera apparatens mätyta (17) på ett jämnt och markerat underlag (se figur nedan). Slå på apparaten (4) och tryck på REF-knappen (2) tills CAL 1 blinkar. Kort därefter följer en signalton och CAL 2 visas.
- Vrid nu vattenpasset horisontellt 180° och ställ det exakt på den markerade ytan (omvänd mätning). Tryck åter på REF-knappen (2) tills CAL 2 blinkar. Den därpå följande signaltonen avslutar kalibreringen.
5 Ändra referensvinkel
Med knapp (2) är det möjligt att flytta vinklar. För att göra så, vinkla DigiLevel Plus i önskad vinkel och tryck på knapp (2) för att lagra. Då växlar visningen till "0,0°", "REF" blinkar på skärmen och önskad referensvinkel ställs in. Lutningen kan nu enkelt flyttas till andra objekt.
Genom att åter trycka på knappen (2) avaktiveras vinkelreferensvärdet.
Vid avstängning av apparaten avaktiveras inte vinkelreferensvärdet.
6 Mätvärde °C/°F
Med ett snabbt tryck på CAL-knappen (3) visas omgivningstemperaturen i °C och °F. Ytterligare tryck växlar tillbaka till mätvärde.
7 HOLD
För att hålla kvar aktuellt mätvärde på skärmen trycker man på Hold-knappen (5).
8 Akustisk signal
Den akustiska signalen kan stängas av och på med knapp (6). När vinkeln på lutningen är 0°, 45°, 90° eller det senast lagrade värdet, indikeras en akustisk signal.
Vid arbete med ändrad referensvinkel är den akustiska signalen inställd på referensvärdet (0°, 45°, 90° display).
Laserliner
9 Bakgrundsbelysning
Genom att trycka på och hålla nere knappen (6) slås bakgrundsbelysningen PÅ/AV.
Auto Av-funktion
Mätinstrumentet stängs av automatiskt efter 3 minuter inaktivitet för att spara på batterierna.
Anvisningar för underhåll och skötsel
Rengör alla komponenter med en lätt fuktad trasa och undvik användning av puts-, skur- och lösningsmedel. Ta ur batterierna före längre förvaring. Förvara apparaten på en ren och torr plats.
Fara på grund av starka magnetfält
Starka magnetfält kan ha skadlig inverkan på personer med aktiva fysiska hjälpmedel (t.ex. pacemakers) och på elektromekaniska apparater (t.ex. magnetkort, mekaniska klockor, finmekanik, hårddiskar).
Med tanke på den påverkan som starka magnetfält kan ha på personer, ska gällande nationella bestämmelser och föreskrifter iakttas, exempelvis i Tyskland branschorganisationens föreskrift BGV B11 §14 „Elektromagnetiska fält“.
För att undvika en störande påverkan, håll alltid magneterna på ett avständ av minst 30 cm från de implantat och apparater som kan utsättas för fara.
Teknisk data
| Elektronisk mätprecision | ± 0,1^ vid 0^ ... 1^ ± 0,1^ vid 89^ ... 90^ ± 0,2^ vid 1^ ... 89^ |
| Visningsnoggrannhet | 1 decimal |
| Noggrannhet libell | ± 1 mm/m |
| Arbetsbetingelser | 0 ... 50^ , 80% rH, icke-kondenserande, arbetshöjd max. 2 000 m över havet |
| Förvaringsbetingelser -20 ... 70^ , 80% rH, icke-kondenserande |
| Strömkälla | 2 x 1,5V (typ AAA/LR03) |
| Mätt (B x H x Dj) 25 | 240 x 66 x 30 mm |
| Mätt (B x H x Dj) 40 | 400 x 66 x 30 mm |
| Mätt (B x H x Dj) 60 600 x 66 x 30 mm |
| Vikt (inklusive batterier) 25 315 g | |
| Vikt (inklusive batterier) 40 | 495 g |
| Vikt (inklusive batterier) 60 | 675 g |
Tekniska ändringar förbehålls. Rev18W21
EU-bestämmelser och kassering
Apparaten uppfyller alla nödvändiga normer för fri handel av varor inom EU.
Den här produkten är en elektrisk apparatoch den måste sopsorteras enligt det europeiska direktivet för uttjänta el- och elektronikapparater.
Ytterligare säkerhets- och extra anvisningar på:
http://laserliner.com/info?an=diglevpl
- Slå på apparatet med tast (4).
