BRUKSANVISNING DigiLevel Plus 60 Laserliner
EU-bestemmelser og bortskaffelse
Les fullstendig gjennom bruksanvisningen, det vedlagte heftet «Garanti- og tilleggsinformasjon» samt den aktuelle informa-sjonen og opplysningene i internett-linken ved enden av denne bruksanvisningen. Følg anvisningene som gis der. Dette dokumentet må oppbevares og leveres med dersom instrumentet gis videre.
Funksjon / bruk
Digitalt elektronisk vaterpass
- Horisontal og vertikal vinkelvisning
- Hellingslageret gjør det enkelt å overføre vinkler.
Generelle sikkerhetsinstrukser
- Bruk instrumentet utelukkende slik det er definert i kapittel Bruksformål og innenfor spesifikasjonene.
- Måleinstrumentene og tilbehøret er intet leketøy for barn. De skal oppbevares utilgjengelig for barn.
- Det må ikke foretas konstruksjonsmessige endringer på apparatet.
- Ikke utsett instrumentet for mekaniske belastninger, enorme temperaturer, fuktighet eller sterke vibrasjoner.
- Apparatet må umiddelbart tas ut av bruk ved feil på en eller flere funksjoner eller hvis batteriet er svakt.
Sikkerhetsinstrukser
Omgang med elektromagnetisk stråling
- Måleinstrumentet tilfredsstiller forskriftene og grenseverdiene for elektromagnetisk kompatibilitet iht. EMC-direktivet 2014/30/EU.
- Vær oppmerksom på lokale innskrenkninger når det gjelder drift, eksempelvis på sykehus, i fly, på bensinstasjoner eller i nærheten av personer med pacemaker. Farlig interferens eller forstyrrelse av elektroniske enheter er mulig.

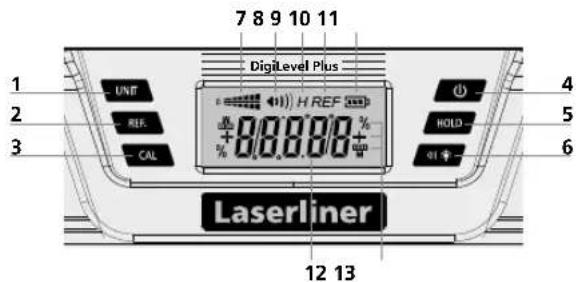

1 Omstilling av måleenhet
2 Sette vinkel-referanse -verdi
3 Kalibrering
4 PÅ/AV-tast
5 Hold-funksjon
6 Akustisk signalgiver / bakgrunnsbelysning på / av
7 Hellingsretning
8 Akustisk signalgiver aktiv
9 HOLD: Aktuell måleverdi holdes
10 Vinkel-referanseverdi innstilt
11 Batteritilstand
12 Hellingsvinkel
13 Måleenheter
14 Horisontalt vaterpass
15 Vertikalt vaterpass
16 Magneter
17 Måleflate
18 Batterirom (Bakside)
Laserliner
1 Innlegging av batterier
Åpne batterirommet og sett inn batteriene ifølge installasjonssymbolene. Sørg for at polene blir lagt riktig.
2 Innkopling og måling
Før hver måling må du påse at referansefunksjonen er deaktivert.
DigiLevel Plus kan måle vinkler kontinuerlig til 360°.
- Hellingsvinkelen kan avleses i displayet (12). Dersom hellingene leses opp ned, tilpasser indikeringsretningen seg automatisk.
- I tillegg vises den aktuelle hellingsretningen med symbol (7).
3 Valg av måleenhet
Med knapp (5) koples måleenheten om mellom ° grad, % og mm/m – visning.
4 Kalibrering
- Posisjoner apparatets måleflate (17) mot en rett og markert undergrunn (se illustr. nedenfor). Slå på apparatet (4) og trykk på REF knappen (2) helt til CAL 1 vises blinkende. Like etter dette følger en signaltone, CAL 2 vises.
- Drei nå vaterpasset horisontalt 180° og still det nøyaktig på den markerte flaten (invertert måling). Trykk på REF knappen (2) igjen inntil CAL 2 blinker. Signaltonen som følger avslutter dette forløpet.
Apparatet er riktig kalibrert når det viserde samme måleverdiene i begge posisjonene (0° og 180°).
5 Endring av vinkel-referanseverdien
Med knapp (2) kan man overføre hellinger. Til dette legges apparatet på ønsket helling, og trykk så på knapp (2). Deretter skifter displayet over til «0,0°», «REF» blinker i displayet, og den ønskede referansevinkelen er innstilt. Nå kan hellingen overføres til andre gjenstander.
Ved å trykke på knappen (2) igjen, deaktiveres vinkelreferanseverdien.
Vinkelreferanseverdien deaktiveres ikke å slå av apparatet.
6 °C / °F / måleverdi
Omgivelsestemperaturen indikeres i °C og °F ved å trykke raskt på CAL-knappen (3). Trykker du på knappen igjen, vendes det tilbake til måleverdien.
7 HOLD
Trykk på HOLD-knappen (5) for å holde den aktuelle måleverdien i displayet.
8 Akustisk signalisering
Med knapp (6) slås signalsenderen på og av. Når hellingsvinkelen står på 0°, 45°, 90° eller på den verdien som s ist ble lagret, signaliseres dette med et lydsignal.
Når du arbeider med en endret vinkel-referanseverdi, aktiveres signalsenderen til denne nye referanseverdien (0°, 45°, 90° avlesning).
9 Bakgrunnsbelysning
Bakgrunnsbelysningen slås av og på ved å trykke lenge på knappen (6).
Auto-/off-funksjon
Måleinstrumentet slår seg automatisk av etter 3 minutter inaktivitet, for å skåne batteriene.
Rengjør alle komponenter med en lett fuktet klut. Unngå bruk av pusse-, skurre- og løsemidler. Ta ut batteriet/batteriene før lengre lagring. Oppbevar apparatet på et rent og tørt sted.
Fare pga. sterke magnetfelt
Sterke magnetfelt kan ha skadelige innvirkninger på personer med aktive implantater (f.eks. hjerte-stimulator) og på elektroniske apparatet (f.eks. magnetkort, mekaniske klokker, finmekanikk, festplater).
Når det gjelder den innwirkningen sterke magnetfelt har på personer, må de respektive nasjonale forskriftene tas til etterretning, som eksempelvis forskrift BGV B11 §14 «Elektromagnetiske felt» fra yrkesorganisasjonene i Forbundsrepublikken Tyskland.
For å unngå en forstyrrende innflytelse, må magnetene alltid holdes i en avstand på minst 30 cm fra de implantatene og apparatene som settes i fare.
Tekniske data
| Den elektroniske målingens nøyaktighet | ± 0,1^ ved 0^ ... 1^ ± 0,1^ ved 89^ ... 90^ ± 0,2^ ved 1^ ... 89^ |
| Visningens nøyaktighet | 1 desimalsted |
| Vaterpassets nøyaktighet ± 1 mm/m | |
| Arbeidsbetingelser | 0 ... 50^ , 80%rH , ikke kondenserende, arbeidshøyde maks. 2000 m.o.h. |
| Lagringsbetingelser | -20 ... 70^ , 80%rH , ikke kondenserende |
| Strømforsyning | 2 x 1,5V (AAA/LR03) |
| Mål (B x H x D) 25 | 240 x 66 x 30 mm |
| Mål (B x H x D) 40 400 x 66 x 30 mm | |
| Mål (B x H x D) 60 600 x 66 x 30 mm | |
| Vekt (inkl. batterier) 25 | 315 g |
| Vekt (inkl. batterier) 40 | 495 g |
| Vekt (inkl. batterier) 60 675 g | |
Det tas forbehold om tekniske endringer. Rev18W21
EU-krav og kassering
Apparatet oppfyller alle nødvendige normer for fri samhandel innenfor EU.
Dette produktet er et elektroapparat og må kildesorteres og avfallsbehandles tilsvarende ifølge det europeiske direktivet for avfall av elektrisk og elektronisk utstyr.
Ytterligere sikkerhetsinstrukser og tilleggsinformasjon på: http://laserliner.com/info?an=diglevpl
