Produkttype	Universell spenningstester
Merke	Laserliner
Modell	ActiveTester
Spenningsområde	12 V, 24 V, 36 V, 50 V, 120 V, 230 V, 400 V AC og DC
Frekvensområde	50 / 60 Hz
Display	LED: 12, 24, 36, 50, 120, 230, 400 V og polaritet (+/-)
Toleranse	-30 % til 0 % av avlest verdi
Responstid	< 0,1 s (LED)
Overspenningskategori	CAT III - 400 V
Forurensningsgrad	2
Beskyttelsestype	IP64
Strømforbruk	Is < 0,2 A; Is (5 s) < 3,5 mA (syklus 5 % ED / 10 min)
Arbeidsforhold	-10 °C til 55 °C, relativ fuktighet maks. 80 % rH, høyde maks. 2000 m
Lagringsforhold	-10 °C til 70 °C, relativ fuktighet maks. 80 % rH
Vekt	115 g
Strømforsyning	Forsynes fra det målte kretsen (uten batteri)
Hovedfunksjoner	AC/DC spenningsdeteksjon med polaritetsindikasjon
Vedlikehold	Rengjør og tørk før bruk; årlig kalibrering anbefales
Sikkerhet	Samsvarer med CAT III - 400 V; bruk beskyttelseshetter for spenninger > 24 V AC / 60 V DC
Medfølgende tilbehør	2 beskyttelseshetter

Ofte stilte spørsmål - ActiveTester Laserliner

Hvordan bruke ActiveTester til å teste en stikkontakt?

Sett målespissene inn i stikkontakten: den + (røde) spissen i faseledningen, den - (svarte) spissen i nøytral. Hvis det er vekselspenning til stede, vil LED-ene lyse opp til den målte verdien. For en 230 V stikkontakt skal 230 V LED-en lyse.

Hva betyr LED-ene på enheten?

LED-ene indikerer den detekterte spenningen (12, 24, 36, 50, 120, 230, 400 V) og polariteten: LED + lyser hvis den røde spissen er positiv, LED - hvis den er negativ (DC). Ved AC lyser begge LED + og -.

Hvordan utføre en polaritetstest?

Plasser den røde spissen (+) på lederen som skal testes, og den svarte spissen (-) på referansen. Ved likestrøm, hvis LED + lyser, er den røde spissen positiv; hvis LED - lyser, er den røde spissen negativ.

Hva er måleområdet for spenning?

ActiveTester måler veksel- og likespenning fra 12 V til 400 V, med trinn på 12, 24, 36, 50, 120, 230 og 400 V.

Kan man teste kontinuitet med denne enheten?

Nei, ActiveTester er utelukkende en spenningstester. Den har ingen funksjon for kontinuitetstest eller motstandsmåling.

Hva gjør jeg hvis LED-ene ikke lyser under en test?

Kontroller at målespissene er i god stand og at kretsen er lukket (begge spissene må berøre spenningsførende ledere). Sørg også for at den målte spenningen er over 12 V og at enheten er tørr og ren.

Hvordan vedlikeholde ActiveTester?

Før hver bruk, rengjør og tørk instrumentet. Oppbevar det på et tørt og rent sted. Årlig kalibrering anbefales for å sikre målenøyaktighet.

Hvilke sikkerhetstiltak bør man ta ved bruk?

Overhold overspenningskategorien CAT III - 400 V. Bruk beskyttelseshetter for målinger over 24 V AC eller 60 V DC. Ikke berør målespissene under testen og ikke overskrid 30 sekunder kontinuerlig kontakt.

Kan jeg bruke ActiveTester på trefasekretser?

Ja, innenfor kategorien (CAT III - 400 V). Du kan måle spenning mellom faser (f.eks. 400 V mellom to faser) eller mellom fase og nøytral (230 V). Følg alltid sikkerhetsinstruksjonene.

Hvor finner jeg den fullstendige bruksanvisningen for ActiveTester?

Den fullstendige bruksanvisningen er gratis tilgjengelig for nedlasting i PDF-format på nettsiden notice-facile.com eller på produsentens nettside Laserliner.

BRUKSANVISNING ActiveTester Laserliner

EU-bestemmelser og bortskaffelse

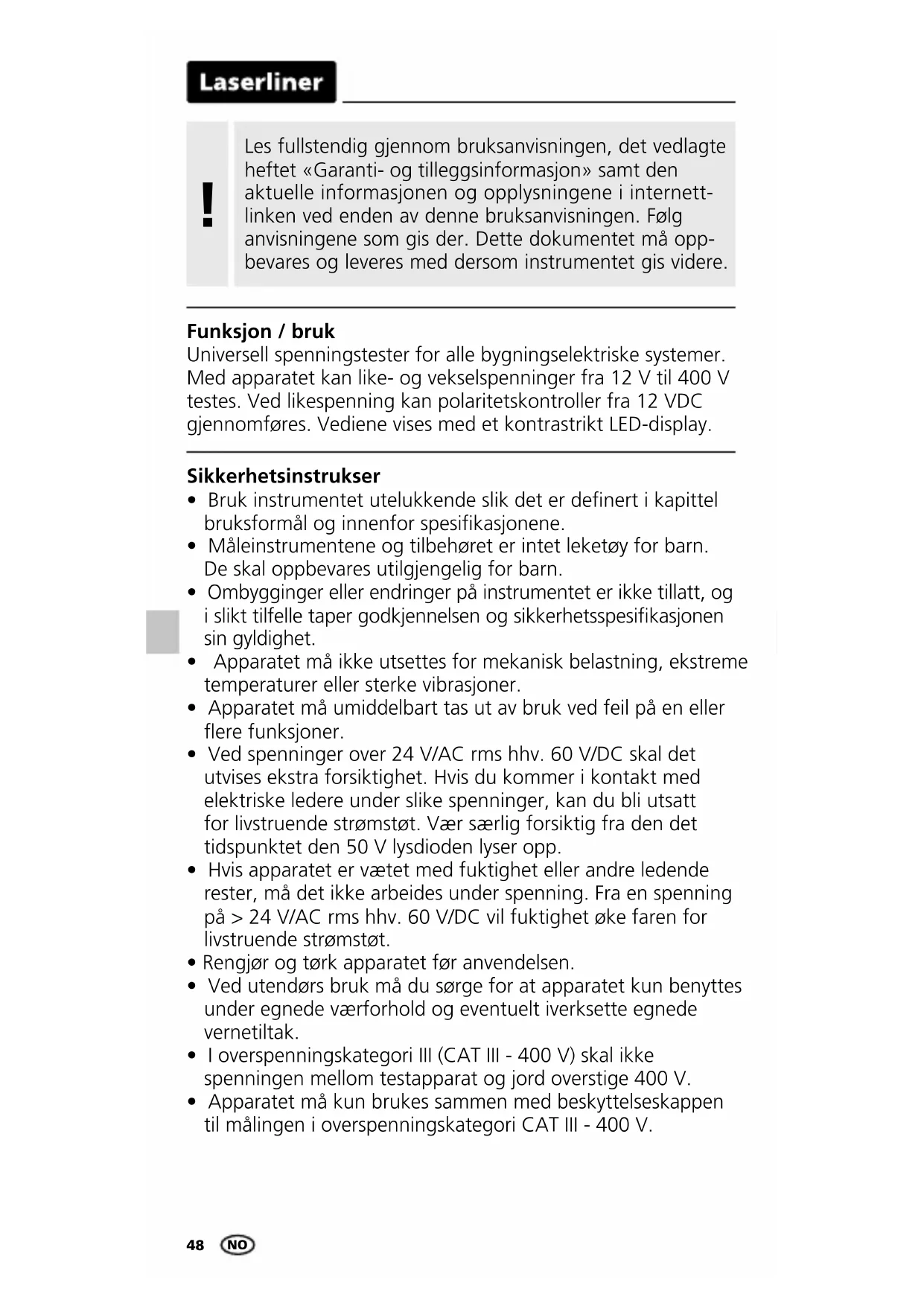

Les fullstendig gjennom bruksanvisningen, det vedlagte heftet «Garanti- og tilleggsinformasjon» samt den aktuelle informasjonen og opplysningene i internettlinken ved enden av denne bruksanvisningen. Følg anvisningene som gis der. Dette dokumentet må oppbevares og leveres med dersom instrumentet gis videre.

Funksjon / bruk

Universell spenningstester for alle bygningselektriske systemer. Med apparatet kan like- og vekselspenninger fra 12 V til 400 V testes. Ved likespenning kan polaritetskontroller fra 12 VDC gjennomføres. Vediene vises med et kontrastrikt LED-display.

Sikkerhetsinstrukser

• Bruk instrumentet utelukkende slik det er definert i kapittel bruksformål og innenfor spesifikasjonene.
• Måleinstrumentene og tilbehøret er intet leketøy for barn. De skal oppbevares utilgjengelig for barn.
• Ombygginger eller endringer på instrumentet er ikke tillatt, og i slikt tilfelle taper godkjennelsen og sikkerhetsspesifikasjonen sin gyldighet.
• Apparatet må ikke utsettes for mekanisk belastning, ekstreme temperaturer eller sterke vibrasjoner.
• Apparatet må umiddelbart tas ut av bruk ved feil på en eller flere funksjoner.
• Ved spenninger over 24 V/AC rms hhv. 60 V/DC skal det utvises ekstra forsiktighet. Hvis du kommer i kontakt med elektriske ledere under slike spenninger, kan du bli utsatt for livstruende strømstøt. Vær særlig forsiktig fra den det tidspunktet den 50 V lysdioden lyser opp.
• Hvis apparatet er vætet med fuktighet eller andre ledende rester, må det ikke arbeides under spenning. Fra en spenning på > 24 V/AC rms hhv. 60 V/DC vil fuktighet øke faren for livstruende strømstøt.
• Rengjør og tørk apparatet før anvendelsen.
• Ved utendørs bruk må du sørge for at apparatet kun benyttes under egnede værforhold og eventuelt iverksette egnede vernetiltak.
• I overspenningskategori III (CAT III - 400 V) skal ikke spenningen mellom testapparat og jord overstige 400 V.

• Apparatet må kun brukes sammen med beskyttelseskappen til målingen i overspenningskategori CAT III - 400 V.

• Før måling må du forvisse deg om at området som skal testes (f.eks. en ledning), testapparatet og det aktuelle tilbehøret (f.eks. en tilkoblingskabel) er i feilfri stand. Test apparatet på kjente spenningskilder (f.eks. en 230 V-stikkontakt ved AC-testing eller et bilbatteri ved DC-testing).

• Vennligst overhold sikkerhetstiltakene som kreves av lokale eller nasjonale myndigheter for fagmessig bruk avinstrumentet og eventuelt foreskrevet sikkerhetsutstyr (f.eks. elektriker-hansker).
• Apparatet må ikke utsettes for spenninger i over 30 sekunder.
• Apparatet er ikke beregnet for permanent bruk uten tilsyn.
• Ta kun tak i målespissene via håndtakene. Målekontaktene må ikke berøres under målingen.
• Ikke gjennomfør arbeider alene i farlig nærhet av elektriske anlegg, og kun etter instrukser fra en ansvarlig godkjent elektriker.

Tilleggsinstruks for bruken

Overhold de tekniske sikkerhetsreglene for arbeid på elektriske anlegg, blant annet: 1. Slå av instrumentet, 2. sikre det mot at det kan slås på igjen, 3. Kontroller spenningsløsheten på to poler, 4. Sørg for jording og kortslutning, 5. sikre tilgrensende spenningsførende deler og dekk dem til.

Sikkerhetsinstrukser

Omgang med elektromagnetisk stråling

• Måleapparatet overholder forskriftene og grenseverdiene for elektromagnetisk kompatibilitet iht. EMC-direktiv 2014/30/EU, som dekkes av RED-direktiv 2014/53/EU.
• Vær oppmerksom på lokale innskrenkninger når det gjelder drift, eksempelvis på sykehus, i fly, på bensinstasjoner eller i nærheten av personer med pacemaker. Farlig interferens eller forstyrrelse av elektroniske enheter er mulig.

Symboler

Advarsel mot farlig elektrisk spenning: Gjennom ubeskyttede, spenningsførende komponenter inne i huset kan det utgå en vesentlig fare for at personer utsettes for elektrisk sjokk.

Advarsel mot et farested

Laserliner

Beskyttelsesklasse II: Testapparatet er utstyrt med en forsterket eller dobbelt isolering.

CAT II

Overspenningskategori II: Enfasede forbrukere som er koblet til normale stikkontakter, f.eks.: husholdningsapparater, bærbare verktøy.

CAT III

Overspenningskategori III: Driftsmidler i faste installasjoner og situasjoner der det stilles spesielle krav til driftsmiddelets pålitelighet og funksjonsdyktighet, f.eks. brytere i faste installasjoner og apparater for industriell bruk som er kontinuerlig tilkoblet en fast installasjon.

Enhetsbeskrivelse (se bilde A)

1 Målespiss +

3 LED-visning

5 Beskyttelseshetter

2 Målespiss -

4 Kontaktbeskyttelse

1 Test av vekselspenning

For å oppnå økt sikkerhet mot utenlandsk touch, skal de vedlagte beskyttelseshettene (5) settes på målespissene.

Bilde B: Ta basisapparatet (+) i den høyre hånd og den andre testspissen (-) i venstre hånd. Før nå målespissene til kontaktene som skal testes (f.eks. ledning, stikkontakt, etc.).

Bilde C: Hvis det foreligger spenning, lyser alle LEDene opp til målt spenning og pluss- og minus-LEDene.

Pass på at målekretsen er lukket. Bruken av bare én målespiss er ikke tilstrekkelig.

2 Test av likespenning

Følg instruksene under 1 (test av vekselspenning). Hvis det foreligger spenning, lyser de tilsvarende LEDene opp.

Pluss- eller minus-LEDen viser polariteten.

• Pluss-LEDen lyser: Plusspolen ligger på testspissen „+“
• Minus-LEDen lyser: Minuspolen ligger på testspissen „+“

3 Kalibrering

Spenningstesteren må kalibreres og kontrolleres regelmessig, for å sikre måleresultatenes nøkaktighet. Vi anbefaler et kalibreringsintervall på ett år.

Tekniske data

Spenningsområde 12,24,36,50,120,230,400 VAC+/- 12,24,36,50,120,230,400 VDC
Frekvensområde	50/60Hz
LED-visning 12, 24,36, 50, 120, 230, 400 VPolaritet pluss / minus
Toleranse	-30%...0% av avlesningverdien
Reaksjonstid	< 0,1s LED
Overspenning CAT II - 400 V
Tilsmussionsgrad	2
Beskyttelsesart IP64
Strømopptak Is < 0,2 A / Is (5s) < 3,5 mA(syklus 5%ED / 10min.)
Arbeidsbetingelser	-10°C ... 55°C, Luftfuktighet maks.80%rH, ikke kondenserende,Arbeidshøyde maks. 2000 m.o.h.
Lagringsbetingelser	-10°C ... 70°C, Luftfuktighet maks.80%rH
Vekt	115 g

Det tas forbehold om tekniske endringer. 18W21

EU-krav og kassering

Apparatet oppfyller alle nødvendige normer for fri samhandel innenfor EU.

Dette produktet er et elektroapparat og må kildesorteres og avfallsbehandles tilsvarende ifølge det europeiske direktivet for avfall av elektrisk og elektronisk utstyr.

Ytterligere sikkerhetsinstrukser og tilleggsinformasjon på:

http://laserliner.com/info?an=actes
