ActiveTester - Messgeräte Laserliner - Kostenlose Bedienungsanleitung

Produkttyp	Universal-Spannungsprüfer
Marke	Laserliner
Modell	ActiveTester
Spannungsbereich	12 V, 24 V, 36 V, 50 V, 120 V, 230 V, 400 V AC/DC
Frequenzbereich	50 / 60 Hz
Anzeige	LED: 12, 24, 36, 50, 120, 230, 400 V und Polarität (+/-)
Toleranz	-30 % bis 0 % vom Messwert
Ansprechzeit	< 0,1 s (LED)
Überspannungskategorie	CAT III - 400 V
Verschmutzungsgrad	2
Schutzart	IP64
Stromaufnahme	Is < 0,2 A; Is (5 s) < 3,5 mA (Zyklus 5 % ED / 10 min)
Arbeitsbedingungen	-10 °C bis 55 °C, relative Luftfeuchtigkeit max. 80 % rH, Höhe max. 2000 m
Lagerbedingungen	-10 °C bis 70 °C, relative Luftfeuchtigkeit max. 80 % rH
Gewicht	115 g
Stromversorgung	Vom Messkreis gespeist (batterielos)
Hauptfunktionen	AC/DC-Spannungserkennung mit Polaritätsanzeige
Wartung	Vor Gebrauch reinigen und trocknen; jährliche Kalibrierung empfohlen
Sicherheit	Konform mit CAT III - 400 V; Schutzkappen für Spannungen > 24 V AC / 60 V DC verwenden
Mitgeliefertes Zubehör	2 Schutzkappen

Häufig gestellte Fragen - ActiveTester Laserliner

Wie verwende ich den ActiveTester zum Testen einer Steckdose?

Führen Sie die Messspitzen in die Steckdose ein: die +-Spitze (rot) in den Phasenanschluss, die --Spitze (schwarz) in den Neutralleiter. Wenn eine Wechselspannung anliegt, leuchten die LEDs bis zum gemessenen Wert. Bei einer 230-V-Steckdose sollte die 230-V-LED leuchten.

Was bedeuten die LEDs am Gerät?

Die LEDs zeigen die erkannte Spannung (12, 24, 36, 50, 120, 230, 400 V) und die Polarität an: Die +-LED leuchtet, wenn die rote Spitze positiv ist, die --LED, wenn sie negativ ist (bei Gleichspannung). Bei Wechselspannung leuchten beide LEDs + und -.

Wie führe ich einen Polaritätstest durch?

Legen Sie die rote Spitze (+) an den zu prüfenden Leiter und die schwarze Spitze (-) an die Referenz. Bei Gleichspannung: Wenn die +-LED leuchtet, ist die rote Spitze positiv; wenn die --LED leuchtet, ist die rote Spitze negativ.

Was ist der messbare Spannungsbereich?

Der ActiveTester misst Wechsel- und Gleichspannungen von 12 V bis 400 V, mit Stufen bei 12, 24, 36, 50, 120, 230 und 400 V.

Kann man mit diesem Gerät die Durchgangsprüfung durchführen?

Nein, der ActiveTester ist ausschließlich ein Spannungsprüfer. Er verfügt über keine Durchgangs- oder Widerstandsprüffunktion.

Was tun, wenn die LEDs bei einem Test nicht leuchten?

Überprüfen Sie, ob die Messspitzen in gutem Zustand sind und der Stromkreis geschlossen ist (beide Spitzen müssen spannungsführende Leiter berühren). Stellen Sie außerdem sicher, dass die gemessene Spannung über 12 V liegt und das Gerät trocken und sauber ist.

Wie pflege ich den ActiveTester?

Reinigen und trocknen Sie das Instrument vor jedem Gebrauch. Lagern Sie es an einem trockenen, sauberen Ort. Eine jährliche Kalibrierung wird empfohlen, um die Messgenauigkeit zu gewährleisten.

Welche Sicherheitsvorkehrungen sind bei der Verwendung zu treffen?

Beachten Sie die Überspannungskategorie CAT III - 400 V. Verwenden Sie die Schutzkappen bei Messungen über 24 V AC oder 60 V DC. Berühren Sie während des Tests nicht die Messspitzen und überschreiten Sie nicht 30 Sekunden Dauerberührung.

Kann ich den ActiveTester an Drehstromkreisen verwenden?

Ja, innerhalb der Grenzen seiner Kategorie (CAT III - 400 V). Sie können die Spannung zwischen Phasen (z. B. 400 V zwischen zwei Phasen) oder zwischen Phase und Neutralleiter (230 V) messen. Beachten Sie stets die Sicherheitshinweise.

Wo finde ich die vollständige Bedienungsanleitung des ActiveTester?

Die vollständige Bedienungsanleitung steht kostenlos als PDF-Download auf der Website notice-facile.com oder auf der Website des Herstellers Laserliner zur Verfügung.

BEDIENUNGSANLEITUNG ActiveTester Laserliner

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe des Gerätes mitzugeben.

Funktion/Verwendung

Universeller Spannungstester für die gesamte Gebäudeelektrik. Mit dem Gerät können Gleich- und Wechselspannungen von 12 V bis 400 V geprüft werden. Bei Gleichspannung können Polaritätsprüfungen ab 12 VDC durchgeführt werden. Die Anzeige erfolgt über ein kontrastreiches LED-Display.

Sicherheitshinweise

• Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezifikationen ein.
• Die Messgeräte und das Zubehör sind kein Kinderspielzeug. Vor Kindern unzugänglich aufbewahren.
• Umbauten oder Veränderungen am Gerät sind nicht gestattet, dabei erlischt die Zulassung und die Sicherheitsspezifikation.
• Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen oder starken Vibrationen aus.
• Das Gerät darf nicht mehr verwendet werden, wenn eine oder mehrere Funktionen ausfallen.
• Beim Umgang mit Spannungen größer 24 V/AC rms bzw. 60 V/DC ist besondere Vorsicht geboten. Beim Berühren der elektrischen Leiter besteht bei diesen Spannungen bereits eine lebensgefährliche Stromschlaggefahr. Seien Sie besonders vorsichtig ab Aufleuchten der 50V-Leuchtdiode.
• Ist das Gerät mit Feuchtigkeit oder anderen leitfähigen Rückständen benetzt, darf unter Spannung nicht gearbeitet werden. Ab einer Spannung von 24 V/AC rms bzw. 60 V/DC besteht durch die Feuchtigkeit eine erhöhte Gefahr lebensgefährlicher Stromschläge.
• Reinigen und trocknen Sie das Gerät vor der Verwendung.
• Achten Sie beim Außeneinsatz darauf, dass das Gerät nur unter entsprechenden Witterungsbedingungen bzw. bei geeigneten Schutzmaßnahmen eingesetzt wird.
• In der Überspannungskategorie III (CAT III - 400V) darf die Spannung von 400V zwischen Prüfgerät und Erde nicht überschritten werden.

• Das Gerät darf für die Messung in der Überspannungskategorie CAT III - 400V nur zusammen mit der Schutzkappe eingesetzt werden.

• Vergewissern Sie sich vor jeder Messung, dass der zu prüfende Bereich (z.B. Leitung), das Prüfgerät und das verwendete Zubebör (z.B. Anschlussleitung) in einwandfreiem Zustand sind. Testen Sie das Gerät an bekannten Spannungsquellen (z.B. 230 V-Steckdose zur AC-Prüfung oder Autobatterie zur DC-Prüfung).

• Bitte beachten Sie die Sicherheitshinweise von lokalen bzw. nationalen Behörden zur sachgemäßen Benutzung des Gerätes und eventuell vorgeschriebene Sicherheitsausrüstungen (z.B. Elektriker-Handschuhe).
• Das Gerät darf nicht länger als 30 Sekunden an Spannungen angelegt werden.
• Das Gerät ist nicht für den unbeaufsichtigten Dauereinsatz vorgesehen.
• Fassen Sie das Gerät nur an den Handgriffen an. Die Messpitzen dürfen während der Messung nicht berührt werden.
• Führen Sie Arbeiten in gefährlicher Nähe elektrischer Anlagen nicht alleine und nur nach Anweisung einer verantwortlichen Elektrofachkraft durch.

Zusatz-Hinweis zur Anwendung

Beachten Sie die technischen Sicherheitsregeln für das Arbeiten an elektrischen Anlagen, unter anderem: 1. Freischalten,

1. gegen Wiedereinschalten sichern, 3. Spannungsfreiheit zweipolig prüfen, 4. Erden und kurzschließen, 5. benachbarte spannungsführende Teile sichern und Abdecken.

Sicherheitshinweise

Umgang mit elektromagnetischen Störungen

• Das Messgerät hält die Vorschriften und Grenzwerte für die Sicherheit und elektromagnetische Verträglichkeit gemäß Niederspannungsrichtlinie-Richtlinie 2014/35/EU ein, welche durch die RED-Richtlinie 2014/53/EU abgedeckt wird.
• Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen, oder in der Nähe von Personen mit Herzschritmachern, sind zu beachten. Die Möglichkeit einer gefährlichen Beeinflussung oder Störung von und durch elektronische Geräte ist gegeben.

Symbole

Warnung vor gefährlicher elektrischer Spannung: Durch ungeschützte, spannungsführende Bauteile im Gehäuseinneren kann eine ausreichende Gefahr ausgehen, Personen dem Risiko eines elektrischen Schlags auszusetzen.

Warnung vor einer Gefahrenstelle

Laserliner

Schutzklasse II: Das Prüfgerät verfügt über eine verstärkte oder doppelte Isolierung.

CAT II

Überspannungskategorie II: Einphasige Verbraucher, welche an normalen Steckdosen angeschlossen werden; z.B.: Haushaltsgeräte, tragbare Werkzeuge.

CAT III

Überspannungskategorie III: Betriebsmittel in festen Installationen und für solche Fälle, in denen besondere Anforderungen an die Zuverlässigkeit und die Verfügbarkeit der Betriebsmittel gestellt werden, z.B. Schalter in festen Installationen und Geräte für industriellen Einsatz mit dauerndem Anschluss an die feste Installation.

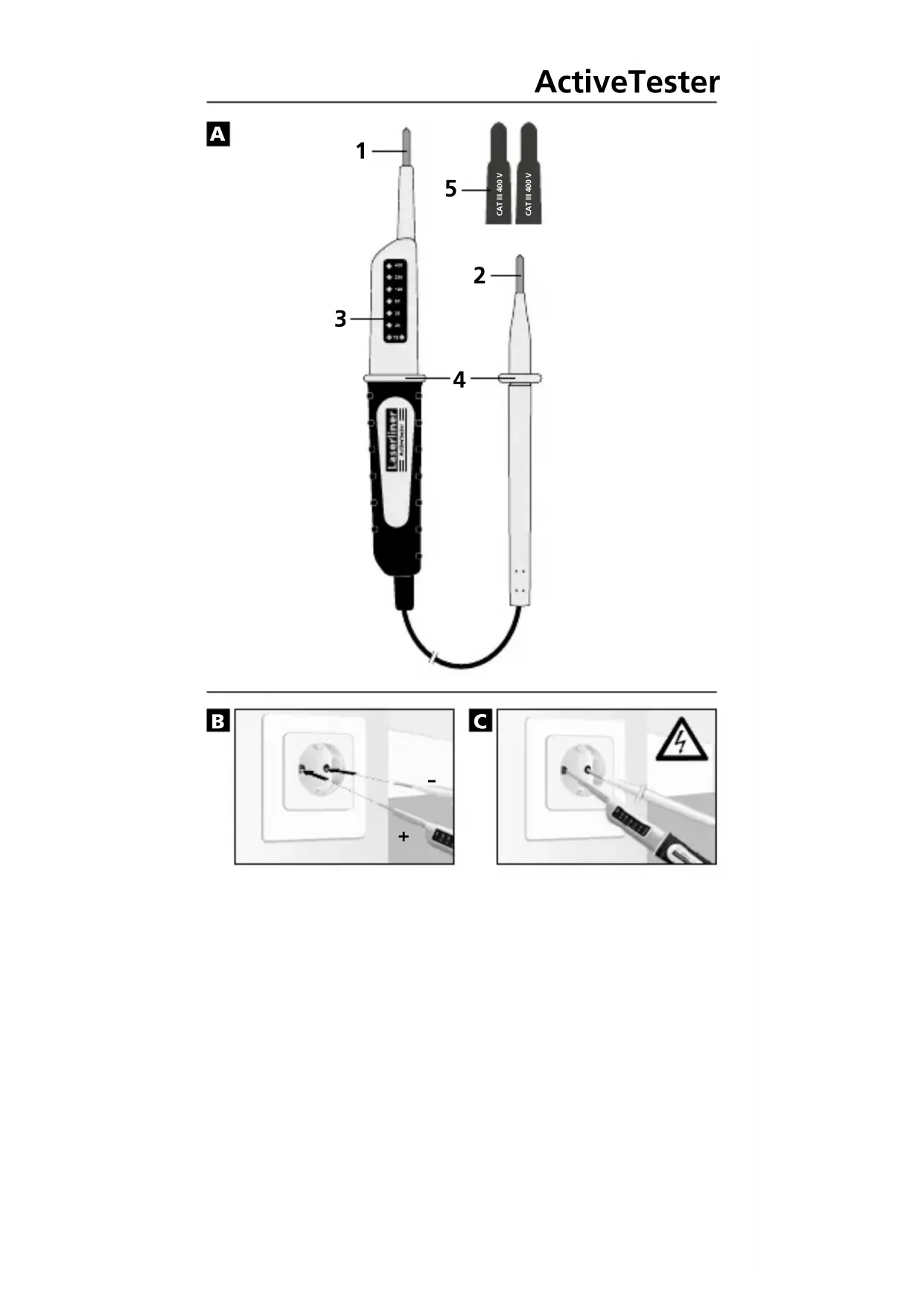

Gerätebeschreibung (siehe Abbildung A)

1 Meßspitze +

3 LED-Anzeige

5 Schutzkappen

2 Meßspitze -

4 Griffschutz

1 Prüfung von Wechselspannung

Um eine erhöhte Sicherheit gegen Fremdberührung zu erreichen, sind die beiliegenden Schutzkappen (5) auf beide Messspitzen aufzustecken.

Abbildung B: Nehmen Sie das Basisgerät (+) in die rechte Hand und die zweite Prüfspitze (-) in die linke Hand. Führen Sie nun die Meßspitzen an die zu prüfenden Kontakte (z.B. Leitung, Steckdose, etc.).

Abbildung C: Ist Spannung vorhanden, leuchten alle LED's bis zur gemessenen Spannung und die Plus- und Minus-LED's auf.

Achten Sie darauf, dass der Meßkreis geschlossen ist. Die Nutzung von nur einer Meßspitze reicht nicht aus.

2 Prüfung von Gleichspannung

Folgen Sie den Anweisungen unter 1 (Prüfung von Wechselspannung). Ist Spannung vorhanden, leuchten die entsprechenden LED's auf. Die Plus- oder Minus-LED zeigt die Polarität an.

• Plus-LED leuchtet: Der Pluspol liegt an der Prüfspitze „+“
• Minus-LED leuchtet: Der Minuspol liegt an der Prüfspitze „+“

3 Kalibrierung

Der Spannungstester muss regelmäßig kalibriert und geprüft werden, um die Genauigkeit der Messergebnisse zu gewährleisten. Wir empfehlen ein Kalibrierungsintervall von einem Jahr.

Technische Daten

Spannungsbereich 12,24	36,50,120,230,400 VAC+/- 12,24,36,50,120,230,400 VDC
Frequenzbereich	50/60Hz
LED Anzeige 12, 24, 36,	50, 120, 230, 400 VPolarität Plus / Minus
Toleranz -30%...0% des	Ablesewertes
Ansprechzeit < 0,1s LED
Überspannung CAT III - 400 V
Verschmutzungsgrad	2
Schutzart IP64
Stromaufnahme Is < 0,2	A / Is (5s) < 3,5 mA(Zyklus 5% ED / 10 min.)
Arbeitsbedingungen -10°C	... 55°C, Luftfeuchtigkeitmax. 80%rH, nicht kondensierend,Arbeitshöhe max. 2000 m über NN(Normalnull)
Lagerbedingungen -10°C	... 70°C, Luftfeuchtigkeitmax. 80%rH
Gewicht 115 g

Technische Änderungen vorbehalten. 18W21

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter:

http://laserliner.com/info?an=actes

CE —

Laserliner

!

Möhnestraße 149, 59755 Arnsberg, Germany

Tel.: [phone], Fax: [phone]

[e-mail]

Rev18W21
