Tipo de producto	Probador de tensión universal
Marca	Laserliner
Modelo	ActiveTester
Rango de tensión	12 V, 24 V, 36 V, 50 V, 120 V, 230 V, 400 V CA y CC
Rango de frecuencias	50 / 60 Hz
Pantalla	LED: 12, 24, 36, 50, 120, 230, 400 V y polaridad (+/-)
Tolerancia	-30 % a 0 % del valor leído
Tiempo de respuesta	< 0,1 s (LED)
Categoría de sobretensión	CAT III - 400 V
Grado de contaminación	2
Tipo de protección	IP64
Intensidad absorbida	Is < 0,2 A; Is (5 s) < 3,5 mA (ciclo 5 % ED / 10 min)
Condiciones de trabajo	-10 °C a 55 °C, humedad relativa máx. 80 % rH, altitud máx. 2000 m
Condiciones de almacenamiento	-10 °C a 70 °C, humedad relativa máx. 80 % rH
Peso	115 g
Alimentación	Alimentado por el circuito medido (sin pilas)
Funciones principales	Detección de tensión CA/CC con indicación de polaridad
Mantenimiento	Limpiar y secar antes de usar; calibración anual recomendada
Seguridad	Conforme CAT III - 400 V; usar los capuchones de protección para tensiones > 24 V CA / 60 V CC
Accesorios suministrados	2 capuchones de protección

Preguntas frecuentes - ActiveTester Laserliner

¿Cómo usar el ActiveTester para probar un enchufe?

Inserte las puntas de medición en el enchufe: la punta + (roja) en el borne de fase, la punta - (negra) en el neutro. Si hay una tensión alterna presente, los LED se encienden hasta el valor medido. Para un enchufe de 230 V, el LED 230 V debe encenderse.

¿Qué significan los LED en el aparato?

Los LED indican la tensión detectada (12, 24, 36, 50, 120, 230, 400 V) y la polaridad: el LED + se enciende si la punta roja es positiva, el LED - si es negativa (en CC). En CA, ambos LED + y - se encienden.

¿Cómo realizar una prueba de polaridad?

Coloque la punta roja (+) en el conductor a probar y la punta negra (-) en la referencia. En tensión continua, si el LED + se enciende, la punta roja es positiva; si el LED - se enciende, la punta roja es negativa.

¿Cuál es el rango de tensión medible?

El ActiveTester mide tensiones alternas y continuas de 12 V a 400 V, con escalones a 12, 24, 36, 50, 120, 230 y 400 V.

¿Se puede probar la continuidad con este aparato?

No, el ActiveTester es exclusivamente un probador de tensión. No posee función de prueba de continuidad ni de resistencia.

¿Qué hacer si los LED no se encienden durante una prueba?

Verifique que las puntas de medición estén en buen estado y que el circuito esté cerrado (ambas puntas deben tocar conductores bajo tensión). Asegúrese también de que la tensión medida sea superior a 12 V y de que el aparato esté seco y limpio.

¿Cómo mantener el ActiveTester?

Antes de cada uso, limpie y seque el instrumento. Guárdelo en un lugar seco y limpio. Se recomienda una calibración anual para garantizar la precisión de las mediciones.

¿Qué precauciones de seguridad tomar al usarlo?

Respete la categoría de sobretensión CAT III - 400 V. Use los capuchones de protección para mediciones por encima de 24 V CA o 60 V CC. No toque las puntas de medición durante la prueba y no exceda los 30 segundos de contacto continuo.

¿Puedo usar el ActiveTester en circuitos trifásicos?

Sí, dentro de los límites de su categoría (CAT III - 400 V). Puede medir la tensión entre fases (por ejemplo, 400 V entre dos fases) o entre fase y neutro (230 V). Respete siempre las instrucciones de seguridad.

¿Dónde encontrar el manual completo del ActiveTester?

El manual completo está disponible gratuitamente para descargar en formato PDF en el sitio notice-facile.com o en el sitio del fabricante Laserliner.

MANUAL DE USUARIO ActiveTester Laserliner

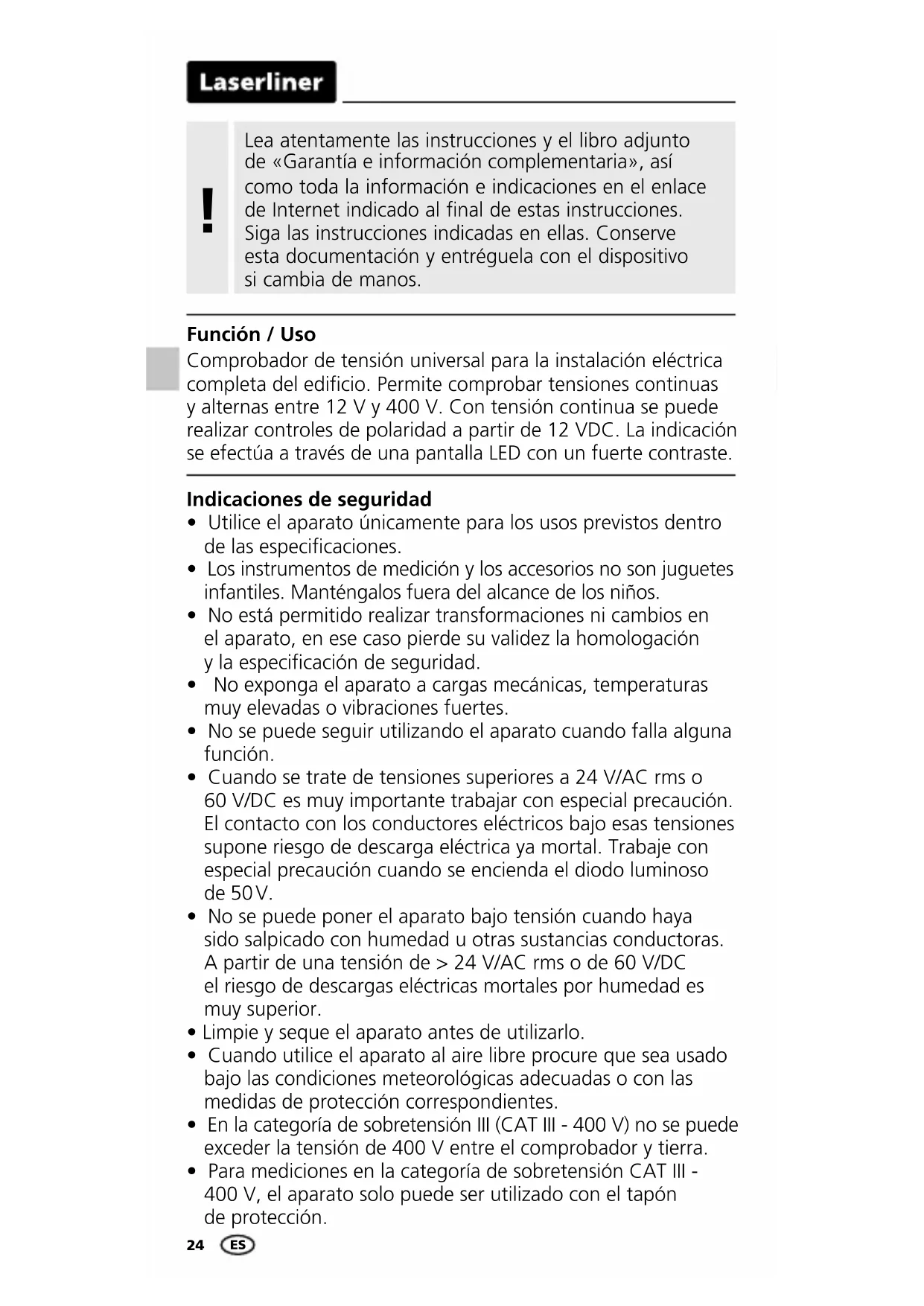

Lea atentamente las instrucciones y el libro adjunto de «Garantía e información complementaria», así como toda la información e indicaciones en el enlace de Internet indicado al final de estas instrucciones. Siga las instrucciones indicadas en ellas. Conserve esta documentación y entreguela con el dispositivo si cambia de manos.

Función / Uso

Comprobador de tensión universal para la instalación eléctrica completa del edificio. Permite comprobar tensiones continuas y alternas entre 12 V y 400 V. Con tensión continua se puede realizar controles de polaridad a partir de 12 VDC. La indicación se efectúa a través de una pantalla LED con un fuerte contraste.

Indicaciones de seguridad

• Utilice el aparato únicamente para los usos previstos dentro de las especificaciones.
• Los instrumentos de medición y los accesorios no son juguetes infantiles. Manténgalos fuera del alcance de los niños.
• No está permitido realizar transformaciones ni cambios en el aparato, en ese caso pierde su validez la homologación y la especificación de seguridad.
• No exponga el aparato a cargas mecánicas, temperaturas muy elevadas o vibraciones fuertes.
• No se puede seguir utilizando el aparato cuando falla alguna función.
• Cuando se trate de tensiones superiores a 24 V/AC rms o 60 V/DC es muy importante trabajar con especial precaución. El contacto con los conductores eléctricos bajo esas tensiones supone riesgo de descarga eléctrica ya mortal. Trabaje con especial precaución cuando se encienda el diodo luminoso de 50 V.
• No se puede poner el aparato bajo tensión cuando haya sido salpicado con humedad u otras sustancias conductoras. A partir de una tensión de > 24 V/AC rms o de 60 V/DC el riesgo de descargas eléctricas mortales por humedad es muy superior.
• Limpie y seque el aparato antes de utilizarlo.
• Cuando utilice el aparato al aire libre procure que sea usado bajo las condiciones meteorológicas adecuadas o con las medidas de protección correspondientes.
• En la categoría de sobretensión III (CAT III - 400 V) no se puede exceder la tensión de 400 V entre el comprobador y tierra.

• Para mediciones en la categoría de sobretensión CAT III - 400 V, el aparato solo puede ser utilizado con el tapón de protección.

• Asegúrese antes de cada medición de que la zona a comprobar (p. ej. cable), el aparato y los accesorios a utilizar (p. ej. cable de conexión) están en perfecto estado. Pruebe el aparato en puntos de tensión conocidos (p. ej. enchufe de 230 V para la comprobación AC y la batería del coche para la comprobación DC).

• Por favor, siga las instrucciones de precaución de las autoridades locales y nacionales sobre el uso correcto del aparato, así como sobre la utilización de eventuales equipos de seguridad obligatorios (p. ej. guantes para electricistas).
• El aparato no puede estar en contacto con la tensión más de 30 segundos.
• El aparato no está preparado para el uso continuo sin vigilancia.
• Agarre las puntas de medición siempre por los mangos. Los con-tactos de medición no pueden ser tocados durante la medición.
• No realice trabajos a solas a una distancia peligrosa de instalaciones eléctricas y si lo hace, siga las instrucciones de un técnico electricista competente.

Nota adicional sobre el uso

Observe las reglas técnicas de seguridad para trabajar en instalaciones eléctricas, entre otras: 1. Desconectar 2. Asegurar contra la conexión de nuevo 3. Comprobar la ausencia de tensión en los dos polos 4. Puesta a tierra y cortocircuito 5. Asegurar y cubrir las piezas adyacentes conductoras de tensión.

Instrucciones de seguridad

Manejo de radiación electromagnética

• El instrumento de medición cumple las normas y limitaciones de compatibilidad electromagnética según la Directiva europea 2014/30/UE de CEM, cubierta por la Directiva 2014/53/UE de equipos radioeléctricos (RED).
• Es necesario observar las limitaciones de uso locales, por ejemplo en hospitales, aviones, gasolineras o cerca de personas con marcapasos. Se pueden producir efectos peligrosos o interferencias sobre los dispositivos electrónicos o por causa de estos.

Símbolos

Aviso de tensión eléctrica peligrosa: Los componentes conductores de tensión no protegidos en el interior de la carcasa pueden representar riesgo suficiente para exponer a las personas a una descarga eléctrica.

Aviso ante un punto de peligro

Laserliner

Clase de protección II: el comprobador dispone de aislamiento reforzado o doble.

CAT II

Categoría de sobretensión II: Consumidores mono-fásicos, que se conectan a enchufes normales, p. ej.: electrodomésticos, herramientas portátiles.

CAT III

Categoría de sobretensión III: medios de producción en instalaciones fijas y los casos en los que se exigen requisitos especiales de seguridad y disponibilidad de los medios, como son interruptores en instalaciones fijas y aparatos de uso industrial con conexión permanente a la instalación fija.

Descripción de equipos (ver imagen A)

1 Punta de medición +

3 LEDs de indicación

5 Tapas de

2 Punta de medición -

4 Protección de agarre

protección

1 Comprobación de tensión alterna

Para lograr una mayor seguridad contra el contacto exterior es necesario colocar las tapas de protección (5) adjuntas en las puntas de medición.

Imagen B: Tome el aparato básico (+) en la mano derecha y la segunda punta de comprobación (-) en la mano izquierda. Aplique las puntas de medición en los contactos a comprobar (p. ej. cables, enchufes, etc.).

Imagen C: Si existe tensión se encienden todos los LEDs hasta la tensión medida, así como los LED de positivo y negativo.

Preste atención al cierre del circuito de medición. El uso de sólo una punta de medición no es suficiente.

2 Comprobación de tensión continua

Siga las instrucciones del punto 1 (comprobación de tensión alterna). Si existe tensión se encienden los LED's correspondientes. El LED de positivo o negativo indica la polaridad.

• LED de positivo encendido: el polo positivo está en contacto con la punta de „+”.
• LED de negativo encendido: el polo negativo está en contacto con la punta de „+”.

3 Calibración

El comprobador de tensión tiene que ser calibrado y verificado con regularidad para poder garantizar la precisión en los resultados de medición. Se recomienda un intervalo de calibración de un año.

Datos técnicos

Rango de tensión 12,24,36,50,120,230,400 VAC+/- 12,24,36,50,120,230,400 VDC
Rango de frecuencias	50/60Hz
LED de indicación 12,24,36,50,120,230,400 Vpolaridad positivo / negativo
Tolerancia -30%...0%	del valor de lectura
Tiempo de respuesta <	0,1s LED
Sobretensión CAT III - 400 V
Grado de suciedad 2
Tipo de protección IP64
Consumo de corriente	Is < 0,2 A / Is (5s) < 3,5 mA(ciclo 5%ED / 10 min.)
Condicionesde trabajo	-10°C ... 55°C, Humedad del airemáx. 80% h.r., No condensante,Altitud de trabajo máx. 2000 m sobreel nivel del mar (nivel normal cero)
Condicionesde almacén	-10°C ... 70°C,Humedad del aire máx. 80% h.r.
Peso 115 g

Sujeto a modificaciones técnicas. 18W21

Disposiciones europeas y eliminación

El aparato cumple todas las normas requeridas para el libre tráfico de mercancías en la UE.

Se trata de un aparato eléctrico, por lo que debe ser recogido y eliminado por separado conforme a la directiva europea relativa a los aparatos eléctricos y electrónicos usados.

Más información detallada y de seguridad en:

http://laserliner.com/info?an=actes
