ActiveTester - ölçüm ekipmanları Laserliner - Ücretsiz kullanım kılavuzu

Ürün Tipi	Evrensel Voltaj Test Cihazı
Marka	Laserliner
Model	ActiveTester
Gerilim Aralığı	12 V, 24 V, 36 V, 50 V, 120 V, 230 V, 400 V AC ve DC
Frekans Aralığı	50 / 60 Hz
Gösterge	LED: 12, 24, 36, 50, 120, 230, 400 V ve kutuplama (+/-)
Tolerans	Okunan değerin -%30 ile %0'ı
Tepki Süresi	< 0,1 sn (LED)
Aşırı Gerilim Kategorisi	CAT III - 400 V
Kirlenme Derecesi	2
Koruma Türü	IP64
Çekilen Akım	Is < 0,2 A; Is (5 sn) < 3,5 mA (ED %5 / 10 dak döngü)
Çalışma Koşulları	-10 °C ila 55 °C, maks. %80 bağıl nem, maks. 2000 m rakım
Saklama Koşulları	-10 °C ila 70 °C, maks. %80 bağıl nem
Ağırlık	115 g
Güç Kaynağı	Ölçülen devre tarafından beslenir (pilsiz)
Ana Fonksiyonlar	Kutuplama göstergeli AC/DC voltaj algılama
Bakım	Kullanmadan önce temizleyin ve kurutun; yıllık kalibrasyon önerilir
Güvenlik	CAT III - 400 V uyumlu; 24 V AC / 60 V DC üzeri gerilimler için koruyucu kapaklar kullanın
Verilen Aksesuarlar	2 koruyucu kapak

Sık sorulan sorular - ActiveTester Laserliner

ActiveTester'ı bir prizi test etmek için nasıl kullanırım?

Ölçüm uçlarını prize yerleştirin: + (kırmızı) ucu faz terminaline, - (siyah) ucu nötr terminaline. Alternatif akım mevcutsa LED'ler ölçülen değere kadar yanar. 230 V'luk bir priz için 230 V LED'i yanmalıdır.

Cihazdaki LED'ler ne anlama geliyor?

LED'ler algılanan voltajı (12, 24, 36, 50, 120, 230, 400 V) ve kutuplamayı gösterir: + LED'i kırmızı uç pozitifse yanar, - LED'i negatifse (DC'de) yanar. AC'de hem + hem de - LED'leri yanar.

Kutuplama testi nasıl yapılır?

Kırmızı ucu (+) test edilecek iletkene, siyah ucu (-) referansa yerleştirin. DC'de + LED'i yanarsa kırmızı uç pozitiftir; - LED'i yanarsa kırmızı uç negatiftir.

Ölçülebilir voltaj aralığı nedir?

ActiveTester, 12 V ile 400 V arasındaki alternatif ve doğru akım voltajlarını ölçer, kademeler: 12, 24, 36, 50, 120, 230 ve 400 V.

Bu cihazla süreklilik testi yapılabilir mi?

Hayır, ActiveTester yalnızca bir voltaj test cihazıdır. Süreklilik veya direnç testi işlevine sahip değildir.

Test sırasında LED'ler yanmazsa ne yapmalıyım?

Ölçüm uçlarının iyi durumda olduğunu ve devrenin kapalı olduğunu kontrol edin (her iki uç da enerjili iletkenlere dokunmalıdır). Ayrıca ölçülen voltajın 12 V'un üzerinde olduğundan ve cihazın kuru ve temiz olduğundan emin olun.

ActiveTester'ın bakımı nasıl yapılır?

Her kullanımdan önce cihazı temizleyin ve kurutun. Kuru ve temiz bir yerde saklayın. Ölçümlerin doğruluğunu garanti etmek için yıllık kalibrasyon önerilir.

Kullanım sırasında hangi güvenlik önlemlerini almalıyım?

CAT III - 400 V aşırı gerilim kategorisine uyun. 24 V AC veya 60 V DC'nin üzerindeki ölçümler için koruyucu kapakları kullanın. Test sırasında ölçüm uçlarına dokunmayın ve sürekli temas süresini 30 saniyeyi aşmayın.

ActiveTester'ı üç fazlı devrelerde kullanabilir miyim?

Evet, kategorisi dahilinde (CAT III - 400 V). Fazlar arası (örneğin iki faz arasında 400 V) veya faz ile nötr arasındaki (230 V) voltajı ölçebilirsiniz. Güvenlik talimatlarına her zaman uyun.

ActiveTester'ın tam kılavuzunu nerede bulabilirim?

Tam kılavuz, notice-facile.com web sitesinde veya Laserliner üreticisinin web sitesinde PDF formatında ücretsiz olarak indirilebilir.

KULLANIM KILAVUZU ActiveTester Laserliner

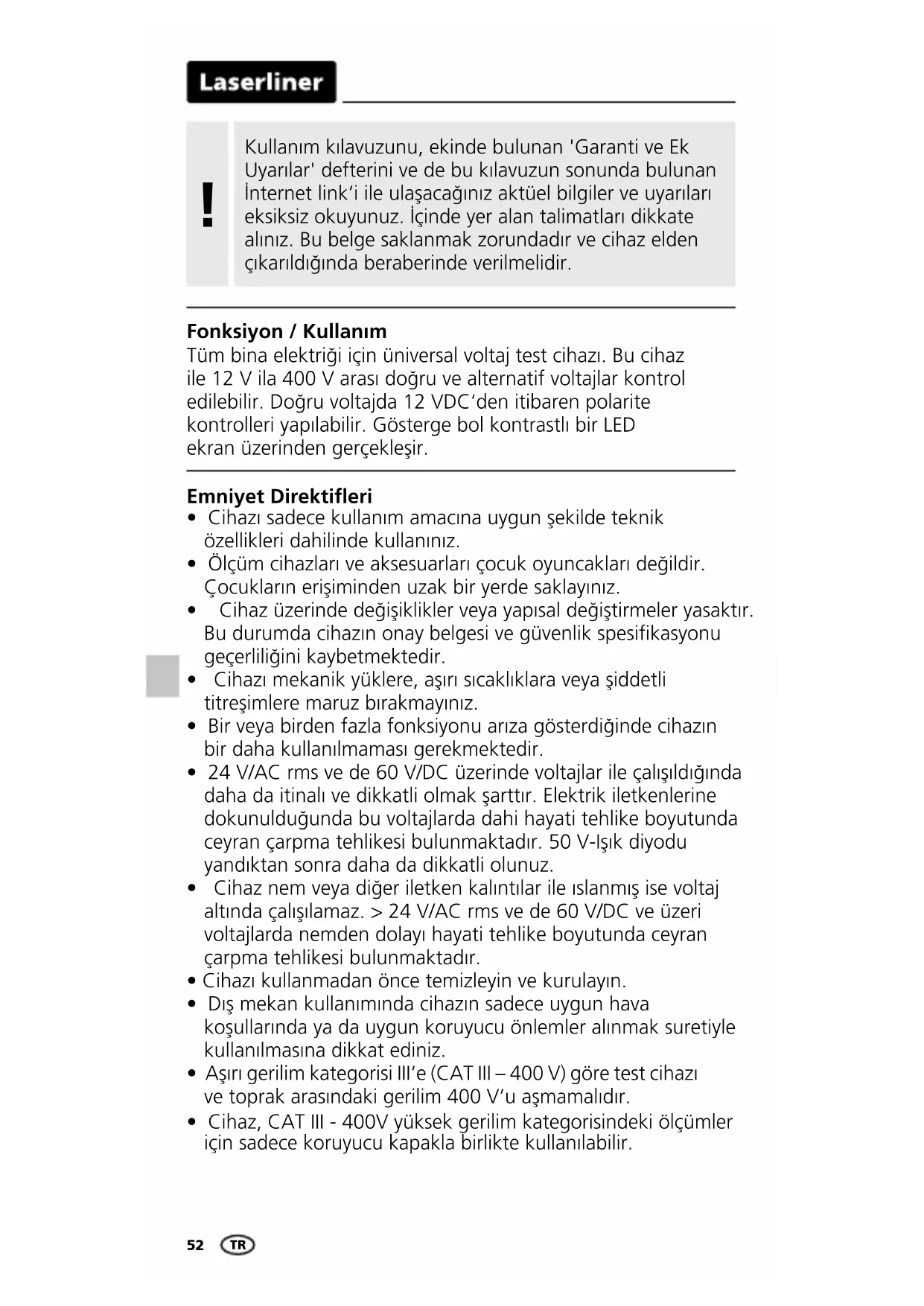

Kullanım kılavuzunu, ekinde bulunan 'Garanti ve Ek Uyarılar' defterini ve de bu kılavuzun sonunda bulunan İnternet link'i ile ulaşacağını aktüel bilgiler ve uyarıları eksiksiz okuyunuz. İçinde yer alan talimatları dikkate alınız. Bu belge saklanmak zorundadır ve cihaz elden çıkarıldığında beraberinde verilmelidir.

Fonksiyon / Kullanım

Tüm bina elektriği için universal voltaj test cihazı. Bu cihaz ile 12 V ila 400 V arası doğru ve alternatif voltajlar kontrol edilebilir. Doğru voltajda 12 VDC'den itibaren polarite kontrolleri yapılabilir. Gösterge bol kontrastlı bir LED ekran üzerinden gerçekleşir.

Emniyet Direktifleri

• Cihazı sadece kullanım amacına uygun şekilde teknik özellikleri dahilinde kullanınız.
• Ölçüm cihazları ve aksesuarları çocuk oyuncakları değildir. Çocukların erişiminden uzak bir yerde saklayınız.
• Cihaz üzerinde değişiklikler veya yapısal değiştirmeler yasaktır. Bu durumda cihazın onay belgesi ve güvenlik spesifikasyonu geçerliliğini kaybetmektedir.
• Cihazı mekanik yüklere, aşırı sıcaklıklara veya şiddetli titreşimlere maruz bırakmayınız.
• Bir veya birden fazla fonksiyonu arıza gösterliğinde cihazın bir daha kullanılmaması gerekmektedir.
• 24 V/AC rms ve de 60 V/DC üzerinde voltajlar ile çalışıldığında daha da itinalı ve dikkatli olmak şarttır. Elektrik iletkenlerine dokunulduğunda bu voltajlarda dahi hayati tehlike boyutunda ceyran çarpma tehlikesi bulunmaktadır. 50 V-Işık diyodu yandıktan sonra daha da dikkatli olunuz.
• Cihaz nem veya diğer iletken kalıntılar ile ıslanmış ise voltaj altında çalışılamaz. > 24 V/AC rms ve de 60 V/DC ve üzeri voltajlarda nemden dolayı hayati tehlike boyutunda ceyran çarpma tehlikesi bulunmaktadır.
• Cihazı kullanmadan önce temizleyin ve kurulayın.
• Dış mekan kullanımında cihazın sadece uygun hava koşullarında ya da uygun koruyucu önlemler alınmak suretiyle kullanılmasına dikkat ediniz.
• Aşırı gerilim kategorisi III'e (CAT III – 400 V) göre test cihazı ve toprak arasındaki gerilim 400 V'u aşmamalıdır.

• Cihaz, CAT III - 400V yüksek gerilim kategorisindeki ölçümler için sadece koruyucu kapakla birlikte kullanılabilir.

• Her ölçümden önce kontrol edilecek alanın (ms. kablo), kontrol cihazının ve kullanılan parçalarının (ms. bağlantı kablosu) arızası durumda olduğundan emin olunuz. Cihazı bilinen bir voltaj kayangında (ms. AC kontrolü için 230 V'luk bir priz veya DC kontrolü için bir araba bataryası) test edin.

• Cihazın uygun kullanımı ve olası emniyet donanımı (örn. elektrikçi eldivenleri) ile ilgili yerel ya da ulusal geçerli güvenlik düzenlemelerini dikkate alınız.
• Cihaz 30 saniyeden fazla voltaja tutulmamalıdır.
• Cihaz kontrolsüz daimi kullanım için uygun değildir.
• Ölçüm uçlarını sadece kulplarından tutunuz. Ölçüm kontaklarına ölçüm esnasında kesinlikle dokunmayınız.
• Elektrik tesislerinin tehlike sınırları yakınında yapılacak çalışmaları yalnız başınıza yapmayınız ve sadece sorumlu bir elektrik uzmanının talimatlarına uygun şekilde hareket ediniz.

Kullanıma dair ek bilgi

Elektrik tesisatlarında yapılan çalışmalar için geçerli güvenlik kurallarını dikkate alınız: 1. Güç kaynağından ayırın, 2. tekrar açılmasına karşı emniyete alın, 3. Voltaj olmadığını çift kutuplu kontrol edin, 4. topraklayın ve kısa devre yaptırın, 5. voltaj akımı olan komşu parçaları emniyete alın ve kapatın.

Emniyet Direktifleri

Elektromanyetik ışınlar ile muamele

• Ölçüm cihazı, 2014/53/AB sayılı Telsiz Ekipmanlar Yönetmeliği (RED) kapsamında bulunan 2014/30/AB sayılı Elektro Manyetik Uyumluluk Yönetmeliğinde (EMV) belirtilen, elektromanyetik uyumluluğa dair kurallara ve sınır değerlerine uygundur.
• Mekansal kullanım kısıtlamalarının, örn. hastanelerde, uçaklarda, benzin istasyonlarında veya kalp pili taşıyan insanların yakınında, dikkate alınması gerekmektedir. Elektronik cihazların ve elektronik cihazlardan dolayı bunların tehlikeli boyutta etkilenmeleri veya arızalanmaları mümkündür.

Semboller

Tehlikeli elektrik gerilimi uyarısı: Cihazın içinde bulunan, korunmayan, elektrik taşıyan bileşenler, kişilere elektrik çarpma riski taşıyan yeterli boyutta tehlikelere yol açabilir.

Tehlikeli alan uyarısı

Laserliner

Koruma sınıfı II: Test cihazı, artırılmış ya da iki katlı bir yalıtma sahiptir.

CAT II

Aşırı Gerilim Kategorisi II: Normal elektrik prizlerine bağlanan, tek fazlı tüketiciler; örn.: beyaz eşya, taşınabilir elektrikli el aletleri.

CAT III

Aşırı gerilim kategorisi III: Sabit tesislerde ve bileşenlerin güvenliği ve işlevselliğine özel gereksinimlerin bulunduğu durumlarda kullanılan bileşenler; örn. sabit tesisatlarda kullanılan şalterler ve sabit tesisata kalıcı bağlantı halinde bulunan endüstriyel kullanım amaçlı cihazlar gibi.

Cihaz izahatı (bakınız şekil A)

1 Ölçüm ucu +

3 LED Göstergesi

5 Koruyucu

2 Ölçüm ucu -

4 Kulp koruması

kapaklar

1 Alternatif voltaj kontrolü

Koruyucu kapakları (5) her iki prob monte edilmelidir yabancı temasa karşı yüksek bir güvenlik elde etmek için.

Şekil B: Ana cihazı (+) sağ elinize alınız ve ikinci kontrol ucunu (-) sol elinize. Ölçüm uçlarını kontrol etmek istediğiniz elektrik kontaklarına (ms. kablo, priz vs.) sürünüz.

Şekil C: Voltaj var ise tüm LED'ler ölçülen voltaj oranına kadar ve artı ve eksi LED'leri yanarlar.

Ölçme devresinin kapalı olmasına dikkat ediniz. Tek bir ölçüm ucunun kullanılması yeterli değildir.

2 Doğru voltaj kontrolü

Sayı 1 (alternatif voltaj kontrolü) altındaki talimata göre hareket ediniz. Voltaj varsa, ilgili LED'ler yanarlar. Artı veya eksi LED polariteyi gösterir.

• Artı LED yandığında: Pozitif kutup „+“ kontrol ucunda bulunmaktadır.
• Eksi LED yandığında: Negatif kutup „+“ kontrol ucunda bulunmaktadır.

3 Kalibrasyon

Voltaj test cihazının düzenli olarak kalibre edilmesi gerekmektedir, ki ölçüm sonuçlarının doğruluğu sağlanabilinsin. Bizim tavsiyemiz bir yıllık ara ile kalibre edilmesidir.

Teknik özellikler

Gerilim aralığı 12,24,36,	50,120,230,400 VAC+/- 12,24,36,50,120,230,400 VDC
Frekans aralığı 50/60Hz
LED Göstergesi 12, 24, 36,	50, 120, 230, 400 VPolarite Artı / Eksi
Tolerans Ölçüm değerinden -30%...0%
Etki süresi < 0,1s LED
Aşırı Gerilim CAT III - 400 V
Kirlilik derecesi 2
Koruma türü IP64
Elektrik Alımı Is < 0,2 A / Is (5s) < 3,5 mA(period 5%ED / 10dak.)
Çalıştırma şartları	-10°C ... 55°C, Hava nemi maks.80%rH, yoğuşmasız, Çalışmayükseklik maks. 2000 m normalsifir üzeri
Saklama koşulları	-10°C ... 70°C, Hava nemi maks.80%rH
Ağırlık 115 g

Teknik değişiklik yapma hakkı saklıdır. 18W21

AB Düzenlemeleri ve Atık Aritma

Bu cihaz, AB dahilindeki serbest mal ticareti için geçerli olan tüm gerekli standartların istemlerini yerine getirmektedir.

Bu ürün elektrikli bir cihaz olup Avrupa Birliği'nin Atık Elektrik ve Elektronik Eşyalar Direktifi uyarınca ayrı olarak toplanmalı ve bertaraf edilmelidir.

Diğer emniyet uyarıları ve ek direktifler için:

http://laserliner.com/info?an=actes

CE —

Laserliner
