Tipo de produto	Testador de tensão universal
Marca	Laserliner
Modelo	ActiveTester
Faixa de tensão	12 V, 24 V, 36 V, 50 V, 120 V, 230 V, 400 V CA e CC
Faixa de frequências	50 / 60 Hz
Exibição	LED: 12, 24, 36, 50, 120, 230, 400 V e polaridade (+/-)
Tolerância	-30% a 0% do valor lido
Tempo de resposta	< 0,1 s (LED)
Categoria de sobretensão	CAT III - 400 V
Grau de poluição	2
Tipo de proteção	IP64
Intensidade absorvida	Is < 0,2 A; Is (5 s) < 3,5 mA (ciclo 5% ED / 10 min)
Condições de trabalho	-10 °C a 55 °C, umidade relativa máx. 80 % UR, altitude máx. 2000 m
Condições de armazenamento	-10 °C a 70 °C, umidade relativa máx. 80 % UR
Peso	115 g
Alimentação	Alimentado pelo circuito medido (sem pilha)
Funções principais	Detecção de tensão CA/CC com indicação de polaridade
Manutenção	Limpar e secar antes do uso; calibração anual recomendada
Segurança	Conforme CAT III - 400 V; usar as tampas de proteção para tensões > 24 V CA / 60 V CC
Acessórios fornecidos	2 tampas de proteção

Perguntas frequentes - ActiveTester Laserliner

Como usar o ActiveTester para testar uma tomada elétrica?

Insira as pontas de medição na tomada: a ponta + (vermelha) no terminal de fase, a ponta - (preta) no neutro. Se houver tensão alternada, os LEDs acendem até o valor medido. Para uma tomada de 230 V, o LED 230 V deve acender.

O que significam os LEDs no aparelho?

Os LEDs indicam a tensão detectada (12, 24, 36, 50, 120, 230, 400 V) e a polaridade: o LED + acende se a ponta vermelha for positiva, o LED - se for negativa (em CC). Em CA, ambos os LEDs + e - acendem.

Como realizar um teste de polaridade?

Coloque a ponta vermelha (+) no condutor a testar e a ponta preta (-) na referência. Em tensão contínua, se o LED + acender, a ponta vermelha é positiva; se o LED - acender, a ponta vermelha é negativa.

Qual é a faixa de tensão mensurável?

O ActiveTester mede tensões alternadas e contínuas de 12 V a 400 V, com patamares em 12, 24, 36, 50, 120, 230 e 400 V.

Pode-se testar a continuidade com este aparelho?

Não, o ActiveTester é exclusivamente um testador de tensão. Ele não possui função de teste de continuidade ou resistência.

O que fazer se os LEDs não acenderem durante um teste?

Verifique se as pontas de medição estão em boas condições e se o circuito está fechado (as duas pontas devem tocar condutores sob tensão). Certifique-se também de que a tensão medida é superior a 12 V e que o aparelho está seco e limpo.

Como fazer a manutenção do ActiveTester?

Antes de cada uso, limpe e seque o instrumento. Guarde-o em local seco e limpo. Uma calibração anual é recomendada para garantir a precisão das medições.

Quais precauções de segurança tomar durante o uso?

Respeite a categoria de sobretensão CAT III - 400 V. Use as tampas de proteção para medições acima de 24 V CA ou 60 V CC. Não toque nas pontas de medição durante o teste e não exceda 30 segundos de contato contínuo.

Posso usar o ActiveTester em circuitos trifásicos?

Sim, dentro dos limites de sua categoria (CAT III - 400 V). Você pode medir a tensão entre fases (por exemplo, 400 V entre duas fases) ou entre fase e neutro (230 V). Sempre respeite as instruções de segurança.

Onde encontrar o manual completo do ActiveTester?

O manual completo está disponível gratuitamente para download em PDF no site notice-facile.com ou no site do fabricante Laserliner.

MANUAL DE UTILIZADOR ActiveTester Laserliner

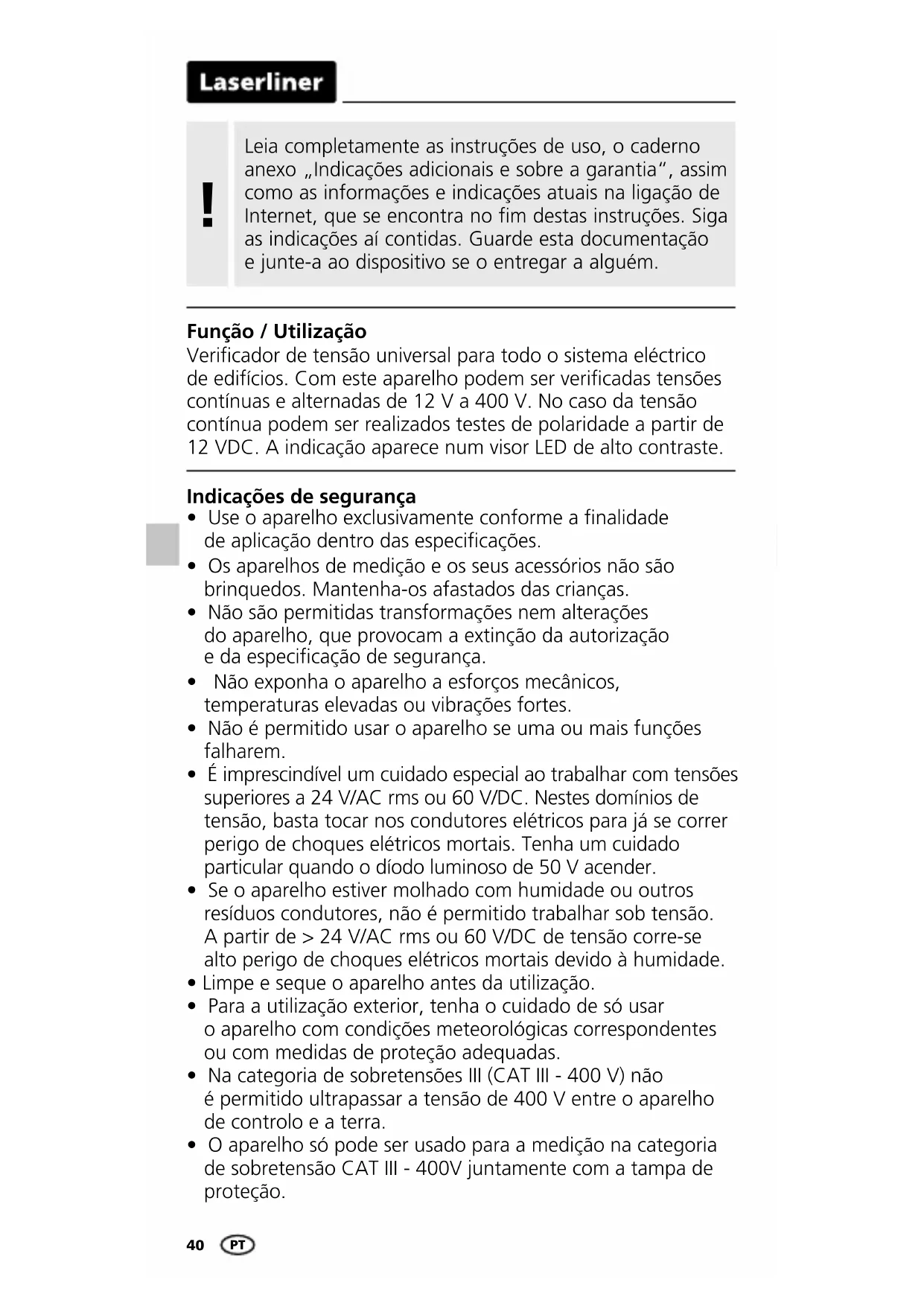

Leia completamente as instruções de uso, o caderno anexo „Indicações adicionais e sobre a garantia“, assim como as informações e indicações atuais na ligação de Internet, que se encontra no fim destas instruções. Siga as indicações aí contidas. Guarde esta documentação e junte-a ao dispositivo se o entregar a alguém.

Função / Utilização

Verificador de tensão universal para todo o sistema eléctrico de edifícios. Com este aparelho podem ser verificadas tensões contínuas e alternadas de 12 V a 400 V. No caso da tensão contínua podem ser realizados testes de polaridade a partir de 12 VDC. A indicação aparece num visor LED de alto contraste.

Indicações de segurança

• Use o aparelho exclusivamente conforme a finalidade de aplicação dentro das especificações.
• Os aparelhos de medição e os seus acessórios não são brinquedos. Mantenha-os afastados das crianças.
• Não são permitidas transformações nem alterações do aparelho, que provocam a extinção da autorização e da especificação de segurança.
• Não exponha o aparelho a esforços mecânicos, temperaturas elevadas ou vibrações fortes.
• Não é permitido usar o aparelho se uma ou mais funções falharem.
• É imprescindível um cuidado especial ao trabalhar com tensões superiores a 24 V/AC rms ou 60 V/DC. Nestes domínios de tensão, basta tocar nos condutores elétricos para já se correr perigo de choques elétricos mortais. Tenha um cuidado particular quando o díodo luminoso de 50 V acender.
• Se o aparelho estiver molhado com humidade ou outros resíduos condutores, não é permitido trabalhar sob tensão. A partir de > 24 V/AC rms ou 60 V/DC de tensão corre-se alto perigo de choques elétricos mortais devido à humidade.
• Limpe e seque o aparelho antes da utilização.
• Para a utilização exterior, tenha o cuidado de só usar o aparelho com condições meteorológicas correspondentes ou com medidas de proteção adequadas.
• Na categoria de sobretensões III (CAT III - 400 V) não é permitido ultrapassar a tensão de 400 V entre o aparelho de controlo e a terra.

• O aparelho só pode ser usado para a medição na categoria de sobretensão CAT III - 400V juntamente com a tampa de proteção.

• Antes de cada medição, assegure-se de que a zona a testar (p. ex. cabo), o verificador e os acessórios usados (p. ex. cabo de ligação) estão em perfeitas condições. Teste o aparelho em fontes de tensão conhecidas (p. ex. tomada de 230 V para o teste AC ou bateria de automóvel para o teste DC).

• Por favor observe os regulamentos de segurança de autoridades locais e nacionais sobre a utilização correta do aparelho e eventuais equipamentos de segurança prescritos (p. ex. luvas de eletricista).
• O aparelho não pode ser ligado à tensão durante mais do que 30 segundos.
• O aparelho não está previsto para a utilização permanente sem vigilância.
• Agarre nas pontas de medição só pelas pegas. Os contactos de medição não podem ser tocados durante a medição.
• Não realize trabalhos em proximidades perigosas de equipamentos elétricos sozinho e apenas com a instrução de um eletricista competente.

Indicação adicional sobre a utilização

Observe as regras técnicas de segurança para trabalhar com equipamentos elétricos, tais como por exemplo:

1. Desligar da tensão; 2. Proteger contra uma nova conexão;
2. Controlar a isenção de tensão nos dois pólos; 4. Ligar à terra e curto-circuitar; 5. Proteger e cobrir peças sob tensão nas imediações.

Indicações de segurança

Lidar com radiação eletromagnética

• O aparelho cumpre os regulamentos e valores limite relativos à compatibilidade eletromagnética nos termos da diretiva CEM 2014/30/UE, que é abrangida pela diretiva RED 2014/53/UE.
• Observar limitações operacionais locais, como p. ex. em hospitais, aviões, estações de serviço, ou perto de pessoas com pacemarkers. Existe a possibilidade de uma influência ou perturbação perigosa de aparelhos eletrónicos e devido a aparelhos eletrónicos.

Símbolos

Aviso de tensão elétrica perigosa: os componentes sob tensão não protegidos no interior da caixa podem constituir um perigo suficiente para colocar pessoas sob o risco de um choque elétrico.

Aviso de um ponto perigoso

Classe de proteção II: o aparelho dispõe de um isolamento reforçado ou duplo.

Categoria de sobretensão: consumidores mono-fásicos que são ligados a tomadas normais, como p. ex.: eletrodomésticos, ferramentas portáteis.

Categoria de sobretensões III: equipamento em instalações fixas e para os casos nos quais sejam necessários requisitos especiais para a fiabilidade e a disponibilidade dos equipamentos, tais como p. ex. interruptores em instalações fixas e aparelhos para o uso industrial com ligação permanente a uma instalação fixa.

Descrição do aparelho (ver ilustração A)

1 Ponta de medição +

3 Indicação LED

5 Tampas

2 Ponta de medição -

4 Proteção do cabo

de proteção

Verificação de tensão alternada

Para alcançar uma maior segurança contra contacto externo é preciso encaixar as tampas de proteção incluídas (5) nas pontas de medição.

Ilustração B: Pegue no aparelho de base (+) com a mão direita e na segunda ponta de verificação (-) com a mão esquerda. Leve as pontas de medição aos contactos a verificar (p. ex. cabo, tomada, etc.).

Ilustração C: Se houver tensão, todos os LEDs são acesos até à tensão medida e os LEDs mais e menos.

Assegure-se de que o circuito de medição está fechado. A utilização de uma única ponta de medição não é suficiente.

Verificação de tensão contínua

Siga as instruções em 1 (Verificação de tensão alternada).

Se houver tensão, os LEDs correspondentes acendem.

O LED mais ou menos indica a polaridade.

• O LED mais acende: o polo positivo encontra-se na ponta de verificação "+"
• O LED menos acende: o polo negativo encontra-se na ponta de verificação "+"

3 Calibragem

O verificador de tensão tem de ser calibrado e controlado regularmente para garantir a precisão dos resultados de medição. Recomendamos um intervalo de calibragem de um ano.

Dados técnicos

Gama de tensão 12,24,36,50,120,230,400 VAC+/- 12,24,36,50,120,230,400 VDC

Margem de frequência 50/60Hz

Indicação LED 12, 24, 36, 50, 120, 230, 400 VPolaridade mais / menos

Tolerância -30%...0% do valor de leitura

Tempo de reação < 0,1s LED

Sobretensão CAT III - 400 V

Grau de sujidade 2

Tipo de proteção IP64

Consumo de corrente Is < 0,2 A / Is (5s) < 3,5 mA(ciclo 5%ED / 10min.)

Condições de trabalho -10°C ... 55°C, humidade de ar máx.80%rH, sem condensação, Altura detrabalho máx. de 2000 m em relaçãoao NM (nível do mar)

Condições de armazenamento -10°C ... 70°C,Humidade de ar máx. 80%rH

Peso 115 g

Sujeito a alterações técnicas. 18W21

Disposições da UE e eliminação

O aparelho respeita todas as normas necessárias para a livre circulação de mercadorias dentro da UE.

Este produto é um aparelho elétrico e tem de ser recolhido e eliminado separadamente, conforme a diretiva europeia sobre aparelhos elétricos e eletrónicos usados.

Mais instruções de segurança e indicações adicionais em: http://laserliner.com/info?an=actes
