Produkttype	Universel spændingstester
Mærke	Laserliner
Model	ActiveTester
Spændingsområde	12 V, 24 V, 36 V, 50 V, 120 V, 230 V, 400 V AC og DC
Frekvensområde	50 / 60 Hz
Display	LED: 12, 24, 36, 50, 120, 230, 400 V og polaritet (+/-)
Tolerance	-30 % til 0 % af aflæst værdi
Reaktionstid	< 0,1 s (LED)
Overspændingskategori	CAT III - 400 V
Forureningsgrad	2
Beskyttelsestype	IP64
Strømforbrug	Is < 0,2 A; Is (5 s) < 3,5 mA (cyklus 5 % ED / 10 min)
Arbejdsbetingelser	-10 °C til 55 °C, maks. relativ luftfugtighed 80 % rH, maks. højde 2000 m
Opbevaringsbetingelser	-10 °C til 70 °C, maks. relativ luftfugtighed 80 % rH
Vægt	115 g
Strømforsyning	Forsynet af det målte kredsløb (uden batteri)
Hovedfunktioner	Detektion af AC/DC spænding med polaritetsindikation
Vedligeholdelse	Rengør og tør før brug; årlig kalibrering anbefales
Sikkerhed	Overholder CAT III - 400 V; brug beskyttelseshætter til spændinger > 24 V AC / 60 V DC
Medfølgende tilbehør	2 beskyttelseshætter

Ofte stillede spørgsmål - ActiveTester Laserliner

Hvordan bruger jeg ActiveTester til at teste en stikkontakt?

Indsæt målespidserne i stikkontakten: den røde + spids i faseterminalen, den sorte - spids i neutral. Hvis der er vekselspænding, lyser LED'erne op til den målte værdi. For en 230 V stikkontakt skal 230 V LED'en lyse.

Hvad betyder LED'erne på apparatet?

LED'erne angiver den detekterede spænding (12, 24, 36, 50, 120, 230, 400 V) og polariteten: + LED'en lyser, hvis den røde spids er positiv, - LED'en lyser, hvis den er negativ (ved DC). Ved AC lyser både + og - LED'erne.

Hvordan udfører jeg en polaritetstest?

Placer den røde spids (+) på den leder, der skal testes, og den sorte spids (-) på referencen. Ved jævnspænding, hvis + LED'en lyser, er den røde spids positiv; hvis - LED'en lyser, er den røde spids negativ.

Hvad er det målbare spændingsområde?

ActiveTester måler veksel- og jævnspændinger fra 12 V til 400 V, med trin på 12, 24, 36, 50, 120, 230 og 400 V.

Kan jeg teste kontinuitet med dette apparat?

Nej, ActiveTester er udelukkende en spændingstester. Den har ikke funktion til kontinuitetstest eller modstandsmåling.

Hvad gør jeg, hvis LED'erne ikke lyser under en test?

Kontroller, at målespidserne er i god stand, og at kredsløbet er sluttet (begge spidser skal røre ved spændingsførende ledere). Sørg også for, at den målte spænding er over 12 V, og at apparatet er tørt og rent.

Hvordan vedligeholder jeg ActiveTester?

Før hver brug rengøres og tørres instrumentet. Opbevar det på et tørt og rent sted. Årlig kalibrering anbefales for at sikre målenøjagtigheden.

Hvilke sikkerhedsforanstaltninger skal jeg tage under brug?

Overhold overspændingskategorien CAT III - 400 V. Brug beskyttelseshætter til målinger over 24 V AC eller 60 V DC. Rør ikke ved målespidserne under testen, og overskrid ikke 30 sekunders kontinuerlig kontakt.

Kan jeg bruge ActiveTester på trefasede kredsløb?

Ja, inden for dens kategori (CAT III - 400 V). Du kan måle spænding mellem faser (f.eks. 400 V mellem to faser) eller mellem fase og neutral (230 V). Overhold altid sikkerhedsinstruktionerne.

Hvor finder jeg den fulde brugsanvisning til ActiveTester?

Den fulde brugsanvisning er gratis tilgængelig til download i PDF-format på notice-facile.com eller på producenten Laserliners hjemmeside.

BRUGSANVISNING ActiveTester Laserliner

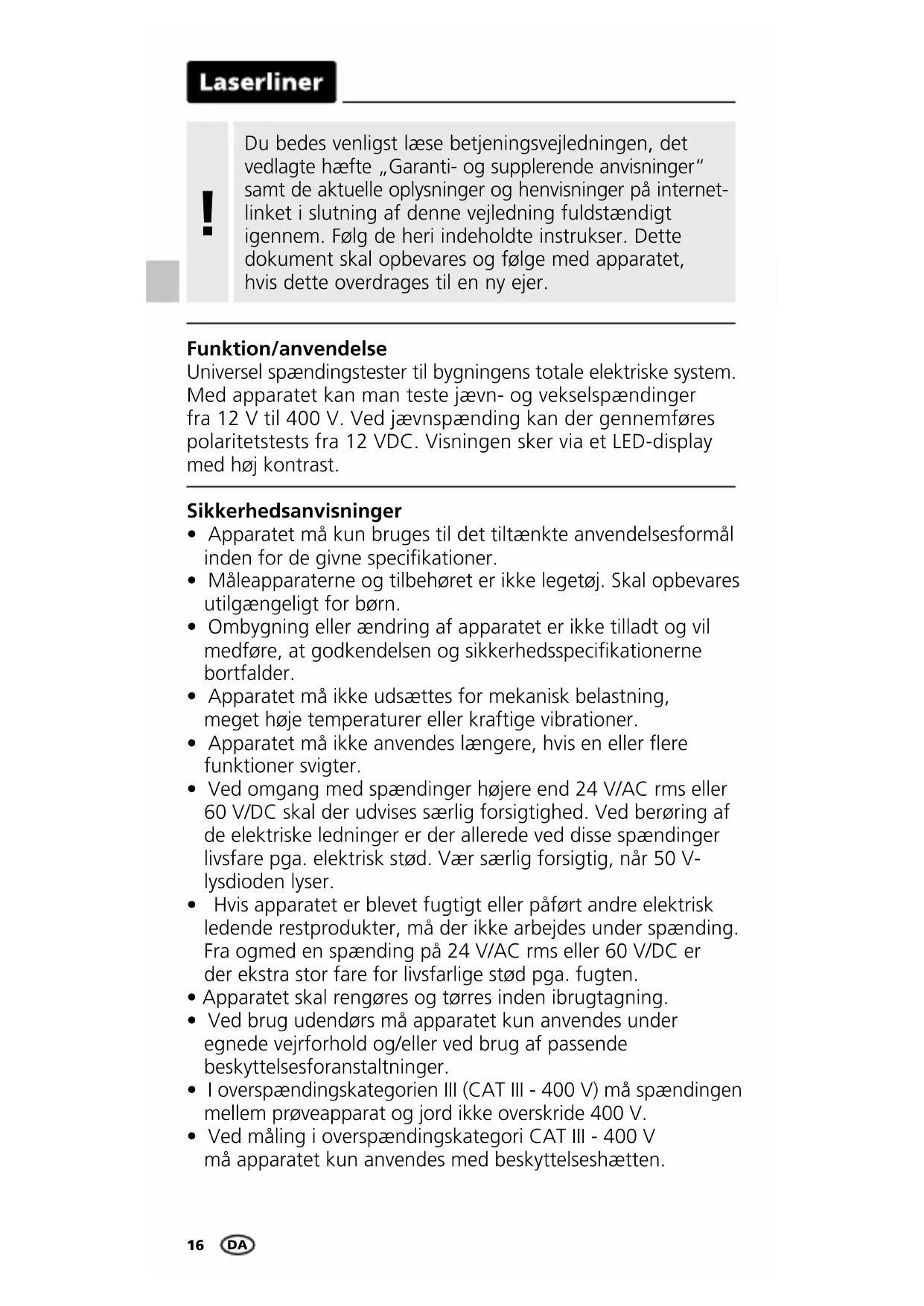

Du bedes venligst læse betjeningsvejledningen, det vedlagte hæfte „Garanti- og supplerende anvisninger“ samt de aktuelle oplysninger og henvisninger på internet-linket i slutning af denne vejledning fuldstændigt igennem. Følg de heri indeholdte instrukser. Dette dokument skal opbevares og følge med apparatet, hvis dette overdrages til en ny ejer.

Funktion/anvendelse

Universel spændingstester til bygningens totale elektriske system. Med apparatet kan man teste jævn- og vekselspændinger fra 12 V til 400 V. Ved jævnspænding kan der gennemføres polaritetstests fra 12 VDC. Visningen sker via et LED-display med høj kontrast.

Sikkerhedsanvisninger

• Apparatet må kun bruges til det tiltænkte anvendelsesformål inden for de givne specifikationer.
• Måleapparaterne og tilbehøret er ikke legetøj. Skal opbevares utilgængeligt for børn.
• Ombygning eller ændring af apparatet er ikke tilladt og vil medføre, at godkendelsen og sikkerhedsspecifikationerne bortfalder.
• Apparatet må ikke udsættes for mekanisk belastning, meget høje temperaturer eller kraftige vibrationer.
• Apparatet må ikke anvendes længere, hvis en eller flere funktioner svigter.
• Ved omgang med spændinger højere end 24 V/AC rms eller 60 V/DC skal der udvises særlig forsigtighed. Ved berøring af de elektriske ledninger er der allerede ved disse spændinger livsfare pga. elektrisk stød. Vær særlig forsigtig, när 50 V-lysdioden lyser.
• Hvis apparatet er blevet fugtigt eller påført andre elektrisk ledende restprodukter, må der ikke arbejdes under spænding. Fra ogmed en spænding på 24 V/AC rms eller 60 V/DC er der ekstra stor fare for livsfarlige stød pga. fugten.
• Apparatet skal rengøres og tørres inden ibrugtagning.
• Ved brug udendørs må apparatet kun anvendes under egnede vejrforhold og/eller ved brug af passende beskyttelsesforanstaltninger.
• I overspændingskategorien III (CAT III - 400 V) må spændingen mellem prøveapparat og jord ikke overskride 400 V.

• Ved måling i overspændingskategori CAT III - 400 V må apparatet kun anvendes med beskyttelseshætten.

• Inden hver måling skal man sikre sig, at både det område, der skal testes (fx en ledning), og testapparatet samt det anvendte tilbehør (fx tilslutningsledning) er i fejlfri stand. Apparatet skal testes på kendte spændingskilder (fx 230 V-stik til AC-test eller bilbatteri til DC-test).

• Følg de sikkerhedsregler, der måtte være udstukket af lokale eller nationale myndigheder vedr. korrekt brug af apparatet, og evt. nødvendigt sikkerhedsudstyr (fx elektriker-handsker).
• Apparatet må ikke være sluttet til spændinger i mere end 30 sekunder ad gangen.
• Apparatet er ikke beregnet til uovervåget kontinuerlig brug.
• Målespidserne må kun holdes i håndgrebene.

Målekontakterne må ikke berøres under målingen.

- Undlad at udføre arbejde alene i faretruende nærhed af elektriske anlæg, og altid kun under vejledning af en autoriseret elektriker.

Ekstra henvisning vedr. brug

Bemærk de tekniske sikkerhedsregler for arbejde med elektrisk udstyr, herunder: 1. Frakobling fra lysnet, 2. Sikring mod genindkobling, 3. Kontrol på to poler, at der ikke foreligger spænding, 4. Jording og kortslutning, 5. Sikring og isolering af nærliggende spændingsførende komponenter.

Sikkerhedsanvisninger

Omgang med elektromagnetisk stråling

• Måleapparatet overholder forskrifterne og grænseværdierne for elektromagnetisk kompatibilitet iht. EMC-direktivet 2014/30/EU, som er omfattet af RUD-direktivet 2014/53/EU.
• Lokale anvendelsesrestriktioner, f.eks. på hospitaler, i fly eller i nærheden af personer med pacemaker, skal iagttages. Risikoen for farlig påvirkning eller fejl i eller pga. elektronisk udstyr er til stede.

Symboler

Advarsel mod farlig elektrisk spænding: Ubeskyttede, spændingsførende dele i husets indre kan udgøre tilstrækkelig fare til, at personer kan få elektrisk stød.

Advarsel mod farligt sted

Laserliner

Beskyttelsesklasse II: Testapparatet har forstærket eller dobbelt isolering.

CAT II

Overspændingskategori II: Enfasede forbrugere, som sluttes til normale stikkontakter; fx: Husholdningsapparater, bærbare værktøjer.

CAT III

Overspændingskategori III: Driftsmidler i faste installationer og i tilfælde, hvor der stilles særlige krav til driftsmidlernes pålidelighed og tilgængelighed, fx kontakter i faste installationer og apparater til industriel brug med varig tilslutning til den faste installation.

Beskrivelse af apparatet (se figur A)

1 Målespids +

3 LED-display

5 Beskyttelseshætter

2 Målespids -

4 Gribebeskyttelse

1 Test af vekselspænding

For at opnå øget sikkerhed mod fremmed touch, skal de medfølgende beskyttelseshætter (5) sættes på målespidserne.

Figur B: Man tager basisapparatet (+) i sin højre hånd og den 2. testspids (-) i sin venstre hånd. Herefter sætter man målespidserne til de kontakter, der skal testes (fx ledning, stikforbindelse, osv.).

Figur C: Hvis der findes spænding, lyser samtlige LED'er til og med den målte spænding samt plus- og minus-LED'en.

Kontrollér, at målekredsen er sluttet. Det er ikke tilstrækkeligt kun at bruge en enkelt målespids.

2 Test af jævnspænding

Samme fremgangsmåde som under pkt. 1 (test af veksel-spænding). Hvis der findes spænding, lyser de pågældende LED'er. Plus- eller Minus-LED'en angiver polariteten.

• Plus-LED'en lyser: Pluspolen er på testspidsen „+“
• Minus-LED'en lyser: Minuspolen er på testspidsen „+“

3 Kalibrering

Spændingstesteren skal regelmæssigt kalibreres og afprøves for at sikre, at måleresultaterne er nøjagtige. Vi anbefaler et kalibreringsinterval på et år.

Tekniske data

Spændingsområde 12,2	4,36,50,120,230,400 VAC+/- 12,24,36,50,120,230,400 VDC
Frekvensområde	50/60Hz
LED-display 12, 24, 36,	50, 120, 230, 400 VPolaritet Plus/Minus
Tolerance	-30%...0% af aflæsningsværdien
Responstid	< 0,1s LED
Overspænding CAT III -	400 V
Tilsmudsningsgrad	2
Beskyttelsesmåde IP64
Strømforbrug Is < 0,2 A	/ Is (5s) < 3,5 mA(cyklus 5%ED/10 min.)
Arbejdstemperatur -10°C	... 55°C, Luftfugtighed maks. 80%rH, ikke-kondenserende,Arbejdshøjde maks. 2000 m.o.h.
Opbevaringsbetingelser	-10°C ... 70°C,Luftfugtighed maks. 80%rH
Vægt	115 g

Forbehold for tekniske ændringer. 18W21

Apparatet opfylder alle påkrævede standarder for fri vareomsætning inden for EU.

Dette produkt er et elapparat og skal indsamles og bortskaffes separat i henhold til EF-direktivet for (brugte) elapparater.

Flere sikkerhedsanvisninger og supplerende tips på:

http://laserliner.com/info?an=actes
