ActiveTester - Sprzęt pomiarowy Laserliner - Bezpłatna instrukcja obsługi

Typ produktu	Uniwersalny tester napięcia
Marka	Laserliner
Model	ActiveTester
Zakres napięcia	12 V, 24 V, 36 V, 50 V, 120 V, 230 V, 400 V AC i DC
Zakres częstotliwości	50 / 60 Hz
Wyświetlacz	LED: 12, 24, 36, 50, 120, 230, 400 V i polaryzacja (+/-)
Tolerancja	-30 % do 0 % odczytanej wartości
Czas reakcji	< 0,1 s (LED)
Kategoria przepięciowa	CAT III - 400 V
Stopień zanieczyszczenia	2
Rodzaj ochrony	IP64
Pobór prądu	Is < 0,2 A; Is (5 s) < 3,5 mA (cykl 5 % ED / 10 min)
Warunki pracy	-10 °C do 55 °C, maks. wilgotność względna 80 % rH, maks. wysokość 2000 m
Warunki przechowywania	-10 °C do 70 °C, maks. wilgotność względna 80 % rH
Waga	115 g
Zasilanie	Zasilany z mierzonego obwodu (bez baterii)
Główne funkcje	Wykrywanie napięcia AC/DC ze wskaźnikiem polaryzacji
Konserwacja	Wyczyść i osusz przed użyciem; zalecana coroczna kalibracja
Bezpieczeństwo	Zgodny z CAT III - 400 V; używać nasadek ochronnych dla napięć > 24 V AC / 60 V DC
Akcesoria w zestawie	2 nasadki ochronne

Często zadawane pytania - ActiveTester Laserliner

Jak używać ActiveTester do testowania gniazdka elektrycznego?

Włóż sondy pomiarowe do gniazdka: sondę + (czerwoną) do zacisku fazowego, sondę - (czarną) do neutralnego. Jeśli obecne jest napięcie przemienne, diody LED zaświecą się do zmierzonej wartości. Dla gniazdka 230 V powinna zaświecić się dioda 230 V.

Co oznaczają diody LED na urządzeniu?

Diody LED wskazują wykryte napięcie (12, 24, 36, 50, 120, 230, 400 V) i polaryzację: dioda + świeci, jeśli czerwona sonda jest dodatnia, dioda - jeśli jest ujemna (przy DC). Przy AC obie diody + i - świecą.

Jak przeprowadzić test polaryzacji?

Umieść czerwoną sondę (+) na badanym przewodzie, a czarną sondę (-) na referencji. Przy napięciu stałym, jeśli świeci dioda +, czerwona sonda jest dodatnia; jeśli świeci dioda -, czerwona sonda jest ujemna.

Jaki jest zakres mierzalnego napięcia?

ActiveTester mierzy napięcia przemienne i stałe od 12 V do 400 V, z progami 12, 24, 36, 50, 120, 230 i 400 V.

Czy można tym urządzeniem testować ciągłość?

Nie, ActiveTester jest wyłącznie testerem napięcia. Nie posiada funkcji testowania ciągłości ani rezystancji.

Co zrobić, jeśli diody LED nie świecą się podczas testu?

Sprawdź, czy sondy pomiarowe są w dobrym stanie i czy obwód jest zamknięty (obie sondy muszą dotykać przewodów pod napięciem). Upewnij się również, że mierzone napięcie jest wyższe niż 12 V i że urządzenie jest suche i czyste.

Jak konserwować ActiveTester?

Przed każdym użyciem wyczyść i osusz instrument. Przechowuj go w suchym i czystym miejscu. Zalecana jest coroczna kalibracja, aby zapewnić dokładność pomiarów.

Jakie środki ostrożności zachować podczas użytkowania?

Przestrzegaj kategorii przepięciowej CAT III - 400 V. Używaj nasadek ochronnych do pomiarów powyżej 24 V AC lub 60 V DC. Nie dotykaj sond pomiarowych podczas testu i nie przekraczaj 30 sekund ciągłego kontaktu.

Czy mogę używać ActiveTester w obwodach trójfazowych?

Tak, w granicach swojej kategorii (CAT III - 400 V). Możesz mierzyć napięcie między fazami (np. 400 V między dwiema fazami) lub między fazą a neutralnym (230 V). Zawsze przestrzegaj zasad bezpieczeństwa.

Gdzie znaleźć pełną instrukcję ActiveTester?

Pełna instrukcja jest dostępna do bezpłatnego pobrania w formacie PDF na stronie notice-facile.com lub na stronie producenta Laserliner.

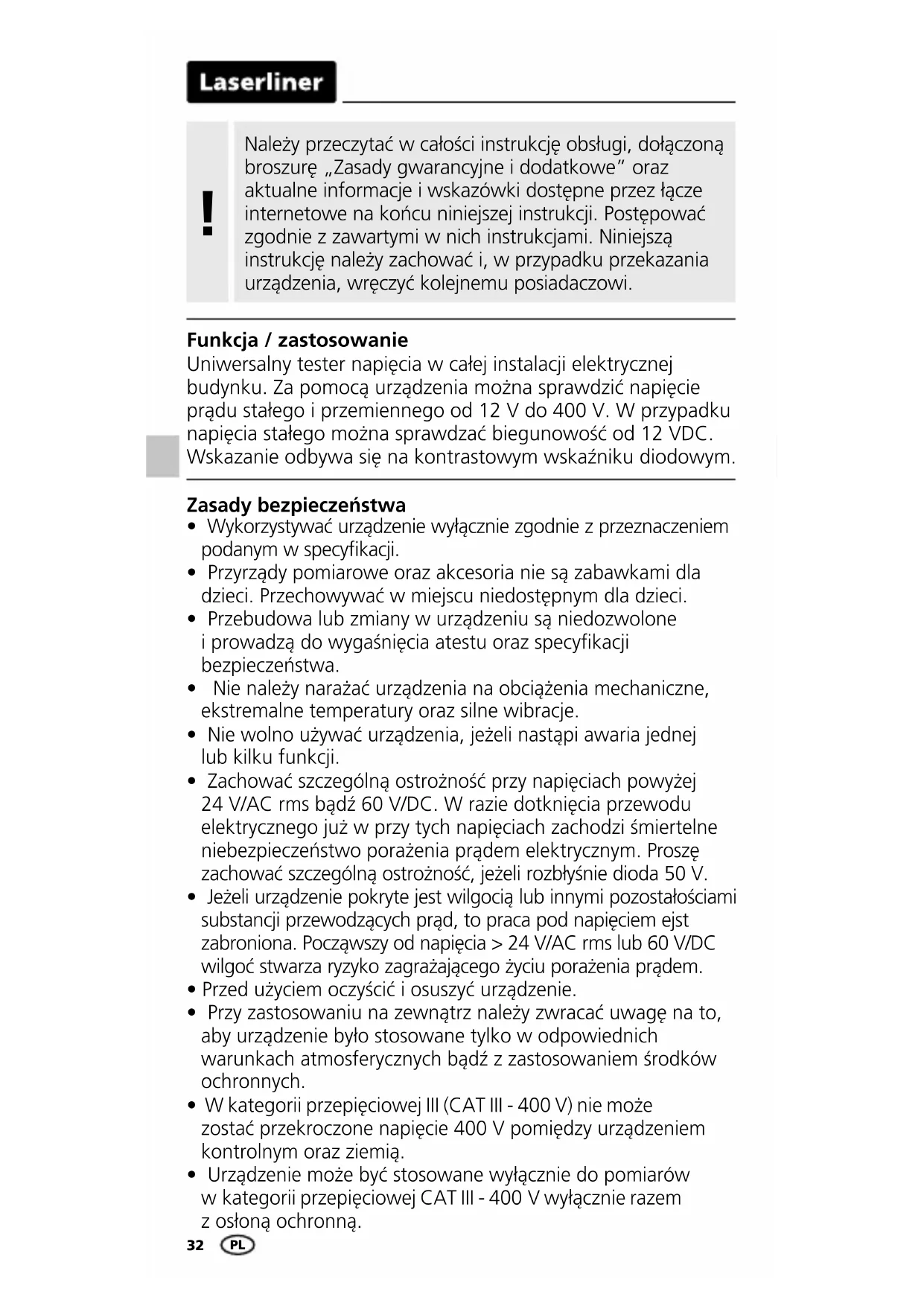

INSTRUKCJA OBSŁUGI ActiveTester Laserliner

Należy przeczytać w całości instrukcję obsługi, dołączoną broszurę „Zasady gwarancyjne i dodatkowe” oraz aktualne informacje i wskazówki dostępne przez łącze internetowe na końcu niniejszej instrukcji. Postępować zgodnie z zawartymi w nich instrukcjami. Niniejszą instrukcję należy zachować i, w przypadku przekazania urządzenia, wręczyć kolejnemu posiadaczowi.

Funkcja / zastosowanie

Uniwersalny tester napięcia w całej instalacji elektrycznej budynku. Za pomocą urządzenia można sprawdzić napięcie prądu stałego i przemiennego od 12 V do 400 V. W przypadku napięcia stałego można sprawdzać biegunowość od 12 VDC. Wskazanie odbywa się na kontrastowym wskaźniku diodowym.

Zasady bezpieczeństwa

• Wykorzystywać urządzenie wyłącznie zgodnie z przeznaczeniem podanym w specyfikacji.
• Przyrządy pomiarowe oraz akcesoria nie są zabawkami dla dzieci. Przechowywać w miejscu niedostępnym dla dzieci.
• Przebudowa lub zmiany w urządzeniu są niedozwolone i prowadzą do wygaśnięcia atestu oraz specyfikacji bezpieczeństwa.
• Nie należy narażać urządzenia na obciążenia mechaniczne, ekstremalne temperatury oraz silne wibracje.
• Nie wolno używać urządzenia, jeżeli nastąpi awaria jednej lub kilku funkcji.
• Zachować szczególną ostrożność przy napięciach powyżej 24 V/AC rms bądź 60 V/DC. W razie dotknięcia przewodu elektrycznego już w przy tych napięciach zachodzi śmiertelne niebezpieczeństwo porażenia prądem elektrycznym. Proszę zachować szczególną ostrożność, jeżeli rozbłyśnie dioda 50 V.
• Jeżeli urządzenie pokryte jest wilgocią lub innymi pozostałościami substancji przewodzących prąd, to praca pod napięciem ejst zabroniona. Począwszy od napięcia > 24 V/AC rms lub 60 V/DC wilgoć stwarza ryzyko zagrażającego życiu porażenia prądem.
• Przed użyciem oczyścić i osuszyć urządzenie.
• Przy zastosowaniu na zewnątrz należy zwracać uwagę na to, aby urządzenie było stosowane tylko w odpowiednich warunkach atmosferycznych bądź z zastosowaniem środków ochronnych.
• W kategorii przepięciowej III (CAT III - 400 V) nie może zostać przekroczone napięcie 400 V pomiędzy urządzeniem kontrolnym oraz ziemia.

• Urządzenie może być stosowane wyłącznie do pomiarów w kategorii przepięciowej CAT III - 400 V wyłącznie razem z osłoną ochronną.

• Przed każdym pomiarem upewnić się, że testowany obszar (np. przewód), urządzenie pomiarowe oraz stosowane akcesoria (np. przewód przyłączeniowy) są w nienagannym stanie. Sprawdzić urządzenie na znanym źródłe napięcia (np. gniazdo 230 V w celu sprawdzenia napięcia przemiennego lub akumulator samochodowy w celu sprawdzenia napięcia stałego).

• Przestrzegać przepisów bezpieczeństwa lokalnych lub krajowych urzędów dot. prawidłowego korzystania z urządzenia i w razie potrzeby stosować wymagane wyposażenie bezpieczeństwa (np. rękawice dla elektryków).
• Nie podłącać urządzenia do napięcia na dłużej niż 30 sekund.
• Urządzenie nie jest przeznaczone do pracy ciągłej bez nadzoru.
• Końcówki pomiarowe chwytać wyłącznie za uchwyty. Podczas pomiaru nie wolno dotykać końcówek pomiarowych.
• Prac w niebezpiecznej bliskości instalacji elektrycznych nie wykonywać samemu i tylko pod nadzorem odpowiedzialnego, wykwalifikowanego elektryka.

Dodatkowa wskazówka dotycząca stosowania

Podczas prac przy instalacjach elektrycznych przestrzegać reguł bezpieczeństwa technicznego, m.in.: 1. Odłączyć urządzenie od źródła napięcia. 2. Zabezpieczyć przed ponownym włączeniem. 3. Sprawdzić na dwóch biegunach, czy urządzenie znajduje się w stanie beznapięciowym. 4. Uziemić i zewrzeć. 5. Zabezpieczyći osłonić sąsiednie części znajdujące się pod napięciem.

Zasady bezpieczeństwa

Postępowanie z promieniowaniem elektromagnetycznym

• Przyrząd pomiarowy odpowiada przepisom i wartościom granicznym kompatybilności elektromagnetycznej zgodnie z dyrektywą EMC 2014/30/UE, która pokrywa się z dyrektywą RED 2014/53/UE.
• Należy zwracać uwagę na lokalne ograniczenia stosowania np. w szpitalach, w samolotach, na stacjach paliw oraz w pobliżu osób z rozrusznikami serca. Występuje możliwość niebezpiecznego oddziaływania lub zakłóceń w urządzeniach elektronicznych i przez urządzenia elektroniczne.

Symbole

Ostrzeżenie przed niebezpiecznym napięciem elektrycznym: Niezabezpieczone, przewodzące prąd części wewnątrz obudowy mogą stwarzać dla ludzi zagrożenie porażenia prądem.

Uwaga niebezpieczeństwo

Laserliner

Klasa ochrony II: Tester posiada wzmocnioną lub podwójną izolację.

CAT II

Kategoria przepięcia II: Odbiorniki jednofazowe, które podłączane są do normalnych gniazd wtykowych, np.: urządzenia użytku domowego, przenośnie narzędzia.

CAT III

Kategoria przepięciowa III: Środki zakładowe w instalacjach stałych oraz na przypadki, w których stawiane są szczególne wymogi odnośnie niezawodności i dyspozycyjności środków zakładowych, np. włączniki w instalacjach stałych oraz urządzenia do zastosowania przemysłowego z trwałym podłączeniem do instalacji stałej.

Opis przyrządu (patrz rysunek A)

1 końcówka pomiarowa +

3 wskaźnik LED

5 ostonki

2 końcówka pomiarowa -

4 ochrona przed chwytaniem

1 Pomiar napięcia przemiennego

Aby osiągnąć większą ochronę przed dotknięciem przez osoby trzecie, należy nałożyć załączone osłonki (5) na końcówki pomiarowe.

Rysunek B: Wziąć urządzenie podstawowe (+) do prawej ręki, a drugą końcówkę pomiarową (-) do lewej ręki. Dotknąć teraz końcówką pomiarową sprawdzanych styków (np. przewód, gniazdko elektryczne itp.).

Rysunek C: Jeżeli występuje napięcie, świecą wszystkie diody aż do zmierzonego napięcia oraz diody plusa i minusa.

Uważać, aby obwód pomiarowy był zamknięty. Zastosowanie tylko jednej końcówki pomiarowej nie wystarcza.

2 Pomiar napięcia stałego

Postępować zgodnie z instrukcjami w punkcie 1 (pomiar napięcia przemiennego). Jeżeli występuje napięcie, świecą odpowiednie diody. Dioda plusa lub minusa wskazuje biegunowość.

• Dioda plusa świeci: biegun dodatni znajduje się na końcówce pomiarowej „+”
• Dioda minusa świeci: biegun ujemny znajduje się na końcówce pomiarowej „+”

3 Kalibracja

Tester napięcia musi być regularnie kalibrowany i testowany w celu zapewnienia dokładności wyników pomiarów. Polecamy przeprowadzać kalibrację raz na rok.

Dane techniczne

Zakres napięcia 12,24,36,50,120,230,400 VAC+/- 12,24,36,50,120,230,400 VDC

Pasmo częstotliwości 50/60Hz

Wskaźnik diodowy 12,24,36,50,120,230,400 Vbiegunowość plus / minus

Tolerancja -30%...0% wartości odczytu

Czas reakcji < 0,1s dioda

Przepięcie CAT III - 400 V

Stopieńzanieczyszczenia 2

Stopień ochrony IP64

Pobór prądu ls < 0,2 A / ls (5s) < 3,5 mA(cykl 5% ED / 10 min)

Warunki pracy -10°C ... 55°C, Wilgotność powietrza maks. 80%, bez skraplania, Wysokość robocza maks. 2000 m nad punktem zerowym normalnym

Warunkiprzechowywania -10°C ... 70°C, Wilgotność powietrza maks. 80%

Masa 115 g

Zmiany zastrzeżone. 18W21

Przepisy UE i usuwanie

Przyrząd spełnia wszystkie normy wymagane do wolnego obrotu towarów w UE.

Produkt ten jest urządzeniem elektrycznym i zgodnie z europejską dyrektywą dotyczącą złomu elektrycznego i elektronicznego należy je zbierać i usuwać oddzielnie.

Dalsze wskazówki dotyczące bezpieczeństwa i informacje dodatkowe patrz:

http://laserliner.com/info?an=actes
