Produkttyp	Universell spänningstestare
Märke	Laserliner
Modell	ActiveTester
Spänningsområde	12 V, 24 V, 36 V, 50 V, 120 V, 230 V, 400 V AC och DC
Frekvensområde	50 / 60 Hz
Display	LED: 12, 24, 36, 50, 120, 230, 400 V och polaritet (+/-)
Tolerans	-30 % till 0 % av avläst värde
Svarstid	< 0,1 s (LED)
Överspänningskategori	CAT III - 400 V
Föroreningsgrad	2
Skyddstyp	IP64
Strömförbrukning	Is < 0,2 A; Is (5 s) < 3,5 mA (cykel 5 % ED / 10 min)
Arbetsförhållanden	-10 °C till 55 °C, relativ luftfuktighet max 80 % rH, höjd max 2000 m
Förvaringsförhållanden	-10 °C till 70 °C, relativ luftfuktighet max 80 % rH
Vikt	115 g
Strömförsörjning	Drivs av den uppmätta kretsen (utan batteri)
Huvudfunktioner	Detektering av AC/DC-spänning med polaritetsindikering
Underhåll	Rengör och torka före användning; årlig kalibrering rekommenderas
Säkerhet	Överensstämmer med CAT III - 400 V; använd skyddshättor för spänningar > 24 V AC / 60 V DC
Medföljande tillbehör	2 skyddshättor

Vanliga frågor - ActiveTester Laserliner

Hur använder man ActiveTester för att testa ett eluttag?

Sätt in mätsonderna i uttaget: den röda +-sonden i fasledaren, den svarta --sonden i neutralledaren. Om en växelspänning finns, tänds LED-lamporna upp till det uppmätta värdet. För ett 230 V-uttag ska 230 V LED tändas.

Vad betyder LED-lamporna på enheten?

LED-lamporna visar den detekterade spänningen (12, 24, 36, 50, 120, 230, 400 V) och polariteten: + LED tänds om röd sond är positiv, - LED tänds om den är negativ (vid DC). Vid AC tänds båda LED + och -.

Hur utför man ett polaritetstest?

Placera den röda sonden (+) på ledaren som ska testas och den svarta sonden (-) på referensen. Vid likspänning, om + LED tänds är röd sond positiv; om - LED tänds är röd sond negativ.

Vilket spänningsområde kan mätas?

ActiveTester mäter växel- och likspänning från 12 V till 400 V, med steg på 12, 24, 36, 50, 120, 230 och 400 V.

Kan man testa kontinuitet med denna enhet?

Nej, ActiveTester är uteslutande en spänningstestare. Den har ingen funktion för kontinuitets- eller resistanstest.

Vad gör man om LED-lamporna inte tänds vid ett test?

Kontrollera att mätsonderna är i gott skick och att kretsen är sluten (båda sonderna måste vidröra spänningsförande ledare). Se även till att den uppmätta spänningen är högre än 12 V och att enheten är torr och ren.

Hur underhåller man ActiveTester?

Rengör och torka instrumentet före varje användning. Förvara det på en torr och ren plats. En årlig kalibrering rekommenderas för att säkerställa mätnoggrannheten.

Vilka säkerhetsåtgärder ska man vidta vid användning?

Respektera överspänningskategorin CAT III - 400 V. Använd skyddshättor för mätningar över 24 V AC eller 60 V DC. Rör inte mätsonderna under testet och överskrid inte 30 sekunders kontinuerlig kontakt.

Kan jag använda ActiveTester på trefaskretsar?

Ja, inom ramen för dess kategori (CAT III - 400 V). Du kan mäta spänning mellan faser (t.ex. 400 V mellan två faser) eller mellan fas och nolla (230 V). Följ alltid säkerhetsföreskrifterna.

Var hittar man den fullständiga bruksanvisningen för ActiveTester?

Den fullständiga bruksanvisningen finns gratis att ladda ner i PDF-format på webbplatsen notice-facile.com eller på tillverkaren Laserliners webbplats.

BRUKSANVISNING ActiveTester Laserliner

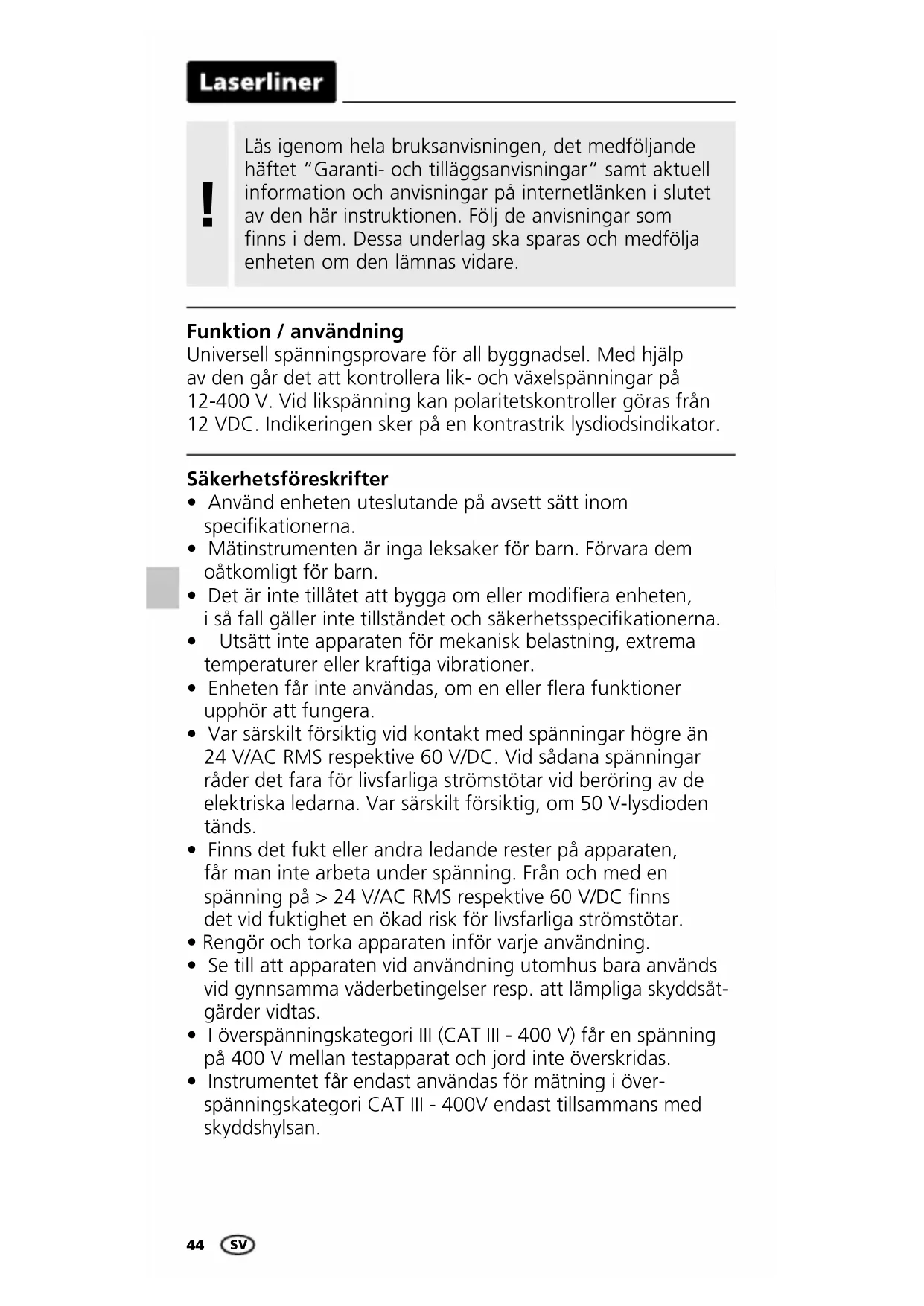

Läs igenom hela bruksanvisningen, det medföljande häftet "Garanti- och tilläggsanvisningar" samt aktuell information och anvisningar på internetlänken i slutet av den här instruktionen. Följ de anvisningar som finns i dem. Dessa underlag ska sparas och medfölja enheten om den lämnas vidare.

Funktion / användning

Universell spänningsprovare för all byggnadsel. Med hjälp av den går det att kontrollera lik- och växelspänningar på 12-400 V. Vid likspänning kan polaritetskontroller göras från 12 VDC. Indikeringen sker på en kontrastrik lysdiodsindikator.

Säkerhetsföreskrifter

• Använd enheten uteslutande på avsett sätt inom specifikationerna.
• Mätinstrumenten är inga leksaker för barn. Förvara dem oåtkomligt för barn.
• Det är inte tillåtet att bygga om eller modifiera enheten, i så fall gäller inte tillståndet och säkerhetsspecifikationerna.
• Utsätt inte apparaten för mekanisk belastning, extrema temperaturer eller kraftiga vibrationer.
• Enheten får inte användas, om en eller flera funktioner upphör att fungera.
• Var särskilt försiktig vid kontakt med spänningar högre än 24 V/AC RMS respektive 60 V/DC. Vid sådana spänningar råder det fara för livsfarliga strömstötar vid beröring av de elektriska ledarna. Var särskilt försiktig, om 50 V-lysdioden tänds.
• Finns det fukt eller andra ledande rester på apparaten, får man inte arbeta under spänning. Från och med en spänning på > 24 V/AC RMS respektive 60 V/DC finns det vid fuktighet en ökad risk för livsfarliga strömstötar.
• Rengör och torka apparaten inför varje användning.
• Se till att apparaten vid användning utomhus bara används vid gynnsamma väderbetingelser resp. att lämpliga skyddsåtgärder vidtas.
• I överspänningskategori III (CAT III - 400 V) får en spänning på 400 V mellan testapparat och jord inte överskridas.

• Instrumentet får endast användas för mätning i över-spänningskategori CAT III - 400V endast tillsammans med skyddshylsan.

• Förvissa dig inför varje mätning om att såväl det område som ska mätas (till exempel en ledning) som spänningsprovaren och det använda tillbehöret (till exempel en anslutningsledning) är i ett felfritt skick. Testa enheten mot kända apparaten (exempelvis ett 230 V eluttag för AC-kontroll eller ett bilbatteri för DC-kontroll).

• Beakta säkerhetsåtgärderna från lokala respektive nationella myndigheter för korrekt användning av enheten och eventuell föreskriven skyddsutrustning (t.ex. elektrikerhandskar).
• Enheten får inte ligga an mot spänning längre än 30 sekunder.
• Apparaten är inte avsedd för kontinuerlig drift utan uppsikt.
• Ta endast i handtagen till mätspetsarna. Mätkontakterna får inte vidröras under mätningen.
• Vid mätningar i farlig närhet till elektriska anläggningar får dessa inte utföras om du är ensam och endast enligt anvisningarna från en ansvarig behörig elektriker.

Tillägganvisning för användning

Följ de tekniska säkerhetsföreskrifterna för arbete på elektriska anläggningar, bland annat: 1. Koppla från strömmen. 2. Säkra mot tillkoppling av strömmen. 3. Kontrollera spänningsfrihet tvåpoligt. 4. Jorda och kortslut. 5. Täck över och säkra angränsande spänningsledande delar.

Säkerhetsföreskrifter

Kontakt med elektromagnetisk strålning

• Mätapparaten uppfyller föreskrifter och gränsvärden för elektromagnetisk kompatibilitet i enlighet med EMV-riktlinjen 2014/30/EU, som täcks av RED-riktlinjen 2014/53/EU.
• Lokala driftsbegränsningar, t.ex. på sjukhus, flygplan, bensinstationer eller i närheten av personer med pacemaker ska beaktas. Det är möjligt att det kan ha en farlig påverkan på eller störa elektroniska apparater.

Symboler

Varning för farlig elektrisk spänning: Vid oskyddade spänningsförande komponenter inne i en byggnad kan en tillräcklig fara uppstå för att personer ska utsättas för risken att få en elektrisk stöt.

Varning för en farlig plats

Laserliner

Skyddsklass II: Spänningsprovaren är försedd med en förstärkt eller dubbel isolering.

CAT II

Överspänningskategori II: Enfasiga förbrukare som ansluts till normala eluttag, exempelvis hushålls-apparater och bärbara verktyg.

CAT III

Överspänningskategori III: Utrustning i fasta installationer och i sådana fall där det ställs särskilda krav på tillförlitlighet och tillgänglighet för utrustningen, t.ex. omkopplare i fasta installationer och apparater för industriellt bruk med permanent anslutning till den fasta installationen.

Apparatbeskrivning (se Bild A)

1 Mätspets +

3 Lysdiodsindikator

5 Skyddshättor

2 Mätspets-

4 Handtagsskydd

1 Kontroll av växelspänning

För att uppnå ökad säkerhet mot utländsk touch ska de medföljande skyddshättorna (5) placeras på mätspetsarna.

Bild B: Ta basenheten (+) i höger hand och den andra mätspetsen (-) i vänster hand. För nu mäts-petsarna mot den kontakt som ska testas (exempelvis ledning, eluttag).

Bild C: Ligger det spänning på, tänds alla lysdioder upp till den uppmätta spänningen samt Plus- och Minus-lysdioderna.

Se till att mätkretsen är sluten. Det räcker inte att använda bara en mätspets.

2 Kontroll av likspänning

Följ anvisningarna under punkt 1 (Kontroll av växelspänning). Ligger det spänning på, tänds de aktuella lysdioderna. Plus- eller Minus-lysdioden indikerar polariteten.

• Plus-lysdioden lyser: Plus-polen ligger mot mätspetsen “+”
• Minus-lysdioden lyser: Minus-polen ligger mot mätspetsen "+"

3 Kalibrering

Spänningsprovaren måste kalibreras och kontrolleras regelbundet för att säkerställa noggrannheten i mätresultaten. Vi rekommenderar ett kalibreringsintervall på ett år.

Tekniska data

Spänningsområde 12,2	4,36,50,120,230,400 VAC+/- 12,24,36,50,120,230,400 VDC
Frekvensområde 50/60Hz
Lysdiodsindikator 12,2	4,36,50,120,230,400VPolaritet Plus/Minus
Tolerans -30 % till 0 %	av avläsningsvärdet
Utlösningstid < 0,1 s lysdiod
Överspänning CAT III -	400 V
Föroreningsgrad 2
Skyddsklass IP64
Strömupptagning Is < 0,2 A / Is (5s) < 3,5 mA(cykel 5 % påslagningstid/10 min)
Arbetsbetingelser	-10°C ... 55°C, Luftfuktighetmax. 80%rH, icke-kondenserande,Arbetshöjd max. 2 000 m över havet
Förvaringsbetingelser	-10°C ... 70°C,Luftfuktighet max. 80%rH
Vikt 115 g

Tekniska ändringar förbehålls. 18W21

EU-bestämmelser och kassering

Apparaten uppfyller alla nödvändiga normer för fri handel av varor inom EU.

Den här produkten är en elektrisk apparat och den måste sopsorteras enligt det euro-peiska direktivet för uttjänta el- och elektronikapparater.

Ytterligare säkerhets- och extra anvisningar på: http://laserliner.com/info?an=actes

CE —

Laserliner
