Tuotetyyppi	Yleinen jännitetesteri
Merkki	Laserliner
Malli	ActiveTester
Jännitealue	12 V, 24 V, 36 V, 50 V, 120 V, 230 V, 400 V AC ja DC
Taajuusalue	50 / 60 Hz
Näyttö	LED: 12, 24, 36, 50, 120, 230, 400 V ja napaisuus (+/-)
Toleranssi	-30 % - 0 % lukemasta
Vasteaika	< 0,1 s (LED)
Ylijänniteluokka	CAT III - 400 V
Saastumisaste	2
Suojausluokka	IP64
Virrankulutus	Is < 0,2 A; Is (5 s) < 3,5 mA (sykli 5 % ED / 10 min)
Käyttöolosuhteet	-10 °C - 55 °C, suhteellinen kosteus enint. 80 % rH, korkeus enint. 2000 m
Säilytysolosuhteet	-10 °C - 70 °C, suhteellinen kosteus enint. 80 % rH
Paino	115 g
Virtalähde	Saa virtansa mitattavasta piiristä (ilman paristoa)
Päätoiminnot	AC/DC jännitteen tunnistus napaisuusilmaisimella
Huolto	Puhdista ja kuivaa ennen käyttöä; vuosittainen kalibrointi suositeltavaa
Turvallisuus	CAT III - 400 V mukainen; käytä suojakorkkeja yli 24 V AC / 60 V DC jännitteille
Mukana tulevat lisävarusteet	2 suojakorkkia

Usein kysytyt kysymykset - ActiveTester Laserliner

Miten ActiveTesteriä käytetään pistorasian testaamiseen?

Työnnä mittakärjet pistorasiaan: +-kärki (punainen) vaiheliittimeen, --kärki (musta) nollajohtimeen. Jos vaihtojännite on läsnä, LEDit syttyvät mitattuun arvoon asti. 230 V pistorasiassa 230 V LEDin tulee syttyä.

Mitä laitteen LEDit tarkoittavat?

LEDit osoittavat havaitun jännitteen (12, 24, 36, 50, 120, 230, 400 V) ja napaisuuden: +-LED syttyy, jos punainen kärki on positiivinen, --LED jos se on negatiivinen (DC). AC:lla molemmat LEDit + ja - syttyvät.

Miten napaisuustesti suoritetaan?

Aseta punainen kärki (+) testattavaan johtimeen ja musta kärki (-) referenssiin. Tasajännitteellä, jos +-LED syttyy, punainen kärki on positiivinen; jos --LED syttyy, punainen kärki on negatiivinen.

Mikä on mitattava jännitealue?

ActiveTester mittaa vaihto- ja tasajännitteitä 12 V:sta 400 V:iin, portaina 12, 24, 36, 50, 120, 230 ja 400 V.

Voiko tällä laitteella testata jatkuvuutta?

Ei, ActiveTester on yksinomaan jännitetesteri. Siinä ei ole jatkuvuus- tai vastustestitoimintoa.

Mitä tehdä, jos LEDit eivät syty testauksessa?

Tarkista, että mittakärjet ovat hyvässä kunnossa ja että piiri on suljettu (molempien kärkien on kosketettava jännitteellisiä johtimia). Varmista myös, että mitattu jännite on yli 12 V ja että laite on kuiva ja puhdas.

Miten ActiveTesteriä huolletaan?

Puhdista ja kuivaa instrumentti ennen jokaista käyttöä. Säilytä sitä kuivassa ja puhtaassa paikassa. Vuosittainen kalibrointi on suositeltavaa mittaustarkkuuden varmistamiseksi.

Mitä turvatoimia on noudatettava käytön aikana?

Noudata ylijänniteluokkaa CAT III - 400 V. Käytä suojakorkkeja yli 24 V AC tai 60 V DC mittauksissa. Älä kosketa mittakärkiä testauksen aikana äläkä ylitä 30 sekunnin jatkuvaa kosketusta.

Voinko käyttää ActiveTesteriä kolmivaihepiireissä?

Kyllä, luokkansa rajoissa (CAT III - 400 V). Voit mitata jännitteen vaiheiden välillä (esim. 400 V kahden vaiheen välillä) tai vaiheen ja nollan välillä (230 V). Noudata aina turvallisuusohjeita.

Mistä löydän ActiveTesterin täydellisen käyttöohjeen?

Täydellinen käyttöohje on saatavilla ilmaiseksi PDF-muodossa lataamalla sivustolta notice-facile.com tai valmistajan Laserlinerin sivustolta.

KÄYTTÖOHJE ActiveTester Laserliner

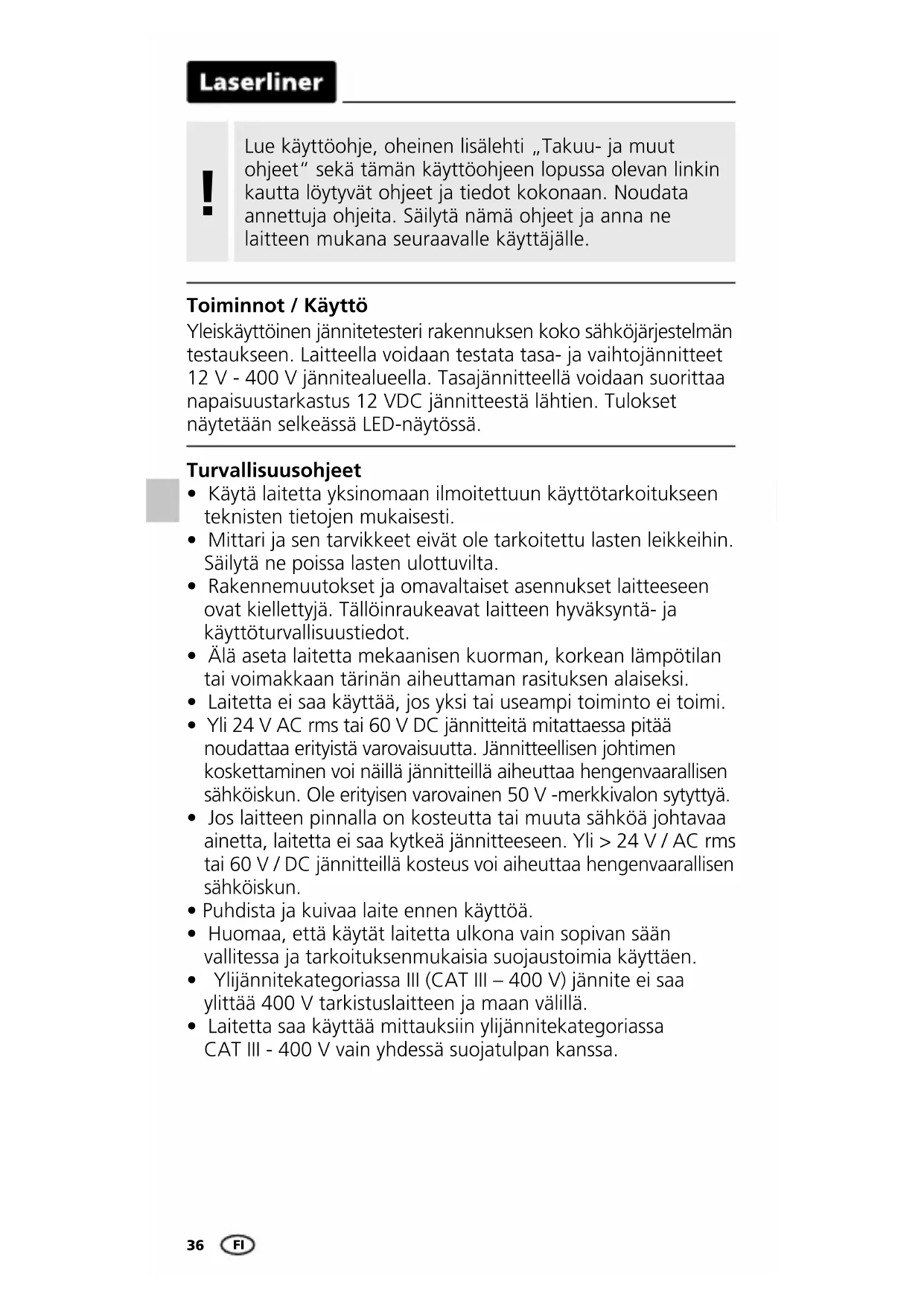

Lue käyttöohje, oheinen lisälehti „Takuu- ja muut ohjeet“ sekä tämän käyttöohjeen lopussa olevan linkin kautta löytyvät ohjeet ja tiedot kokonaan. Noudata annettuja ohjeita. Säilytä nämä ohjeet ja anna ne laitteen mukana seuraavalle käyttäjälle.

Toiminnot / Käyttö

Yleiskäyttöinen jännitetesteri rakennuksen koko sähköjärjestelmän testaukseen. Laitteella voidaan testata tasa- ja vaihtojännitteet 12 V - 400 V jännitealueella. Tasajännitteellä voidaan suorittaa napaisuustarkastus 12 VDC jännitteestä lähtien. Tulokset näytetään selkeässä LED-näytössä.

Turvallisuusohjeet

• Käytä laitetta yksinomaan ilmoitettuun käyttötarkoitukseen teknisten tietojen mukaisesti.
• Mittari ja sen tarvikkeet eivät ole tarkoitettu lasten leikkeihin. Säilytä ne poissa lasten ulottuvilta.
• Rakennemuutokset ja omavaltaiset asennukset laitteeseen ovat kiellettyjä. Tällöinraukeavat laitteen hyväksyntä- ja käyttöturvallisuustiedot.
• Älä aseta laitetta mekaanisen kuorman, korkean lämpötilan tai voimakkaan tärinän aiheuttaman rasituksen alaiseksi.
• Laitetta ei saa käyttää, jos yksi tai useampi toiminto ei toimi.
• Yli 24 V AC rms tai 60 V DC jännitteitä mitattaessa pitää noudattaa erityistä varovaisuutta. Jännitteellisen johtimen koskettaminen voi näillä jännitteillä aiheuttaa hengenvaarallisen sähköiskun. Ole erityisen varovainen 50 V -merkkivalon sytyttyä.
• Jos laitteen pinnalla on kosteutta tai muuta sähköä johtavaa ainetta, laitetta ei saa kytkeä jännitteeseen. Yli > 24 V / AC rms tai 60 V / DC jännitteillä kosteus voi aiheuttaa hengenvaarallisen sähköiskun.
• Puhdista ja kuivaa laite ennen käyttöä.
• Huomaa, että käytät laitetta ulkona vain sopivan sään vallitessa ja tarkoituksenmukaisia suojaustoimia käyttäen.
• Ylijännitekategoriassa III (CAT III – 400 V) jännite ei saa ylittää 400 V tarkistuslaitteen ja maan välillä.

• Laitetta saa käyttää mittauksiin ylijännitekategoriassa CAT III - 400 V vain yhdessä suojatulpan kanssa.

• Varmista ennen jokaista mittausta, että testattava kohde (esim. kaapeli), mittalaite ja tarvikkeet (esim. liitäntäkaapeli) ovat moitteettomassa kunnossa.Testaa laite tunnetulla jännitelähteellä (esim. 230 V pistorasia ennen AC-testausta ja auton akku ennen DC-testausta).

• Noudata paikallisia ja kansallisia laitteen käyttöä koskevia työsujelumääräyksiä. Käytä tarvittaessa suojavarusteita, esim. sähköasentajan käsineitä.
• Laitteen saa kytkeä jännitteeseen enintään 30 sekunnin ajaksi.
• Laite ei ole tarkoitettu jatkuvaan käyttöön valvomattomana.
• Tartu mittauskärkiin ainoastaan kahvoista. Mittauskärkiä ei saa koskettaa mittauksen aikana.
• Älä suorita vaarallisen lähellä sähkölaitteita tehtäviä töitä yksin ja suorita ne ainoastaan valtuutetun sähköasentajan ohjeiden mukaisesti.

Lisäohjeita

Noudata yleisesti hyväksyttyjä sähkölaitteiden turvallisuutta koskevia teknisiä periaatteita, esimerkiksi: 1. Kytke irti verkosta 2. Estä tahaton verkkoon uudelleen kytkeminen 3. Tarkista jännitteettömyys kaksinapaisesti 4. Maadoita ja oikosulje 5. Varmista ja peitä lähellä sijaitsevat jännitteiset osat.

Turvallisuusohjeet

Sähkömagneettinen säteily

• Mittauslaite täyttää EMC-direktiivin 2014/30/EU sähkömagneettista sietokykyä koskevat vaatimukset ja raja-arvot, joka on korvattu RED direktiivillä 2014/53/EU.
• Huomaa käyttörajoitukset esim. sairaaloissa, lentokoneissa, huoltoasemilla ja sydäntahdistimia käyttävien henkilöiden läheisyydessä. Säteilyllä voi olla vaarallisia vaikutuksia sähköisissä laitteissa tai se voi aiheuttaa niihin häiriöitä.

Symbolit

Varoitus vaarallisesta sähköjännitteestä: Suojaamattomat, jännitteelliset osat kotelon sisällä saattavat aiheuttaa sähköiskuvaaran.

Varoitus vaarakohdasta

Laserliner

Suojausluokka II: Testerissä on vahvistettu tai kaksinkertainen eristys.

CAT II

Ylijänniteluokka II: Yksivaiheinen tavalliseen pistorasiaan kytkettävä laite, esim.: kotitalous-koneet, kannettavat työkalut.

CAT III

Ylijännitekategoria III: Kiinteisiin asennuksiin sisältyvät apuvälineet ja sellaiset tapaukset, joissa asetetaan erityisvaatimuksia apuvälineiden luotettavuudelle ja käytettävydelle, esim kiinteiden asennusten kytkimet ja teollisuudessa käytettävät kiinteästi asennetut ja jatkuvasti sähköverkkoon liitettyinä olevat laitteet.

Laitteen kuvaus (ks. kuva A)

1 Mittauskärki (+)

2 Mittauskärki (-)

3 LED-näyttö

4 Tartuntasuojus

5 Suojatulpat

luokkiin

1/Vaihtojännitteen testaaminen

Saavuttamaan paremman turvan ulkomaisia kosketus, työnnä molemmat oheiset suojatulpat mittauskärkiin (5).

Kuva B: Ota laite (+) oikeaa käteen ja toinen mittauskärki (-) vasempaan käteen. Kosketa mittauskärjillä testattavaa kohdetta (esim. kaapeli, pistorasia jne.).

Kuva C: Jos se on jännitteellinen, plus- ja miinusLEDit sekä jänniteLEDit mitattuun jännitteeseen asti syttyvät.

Varmista, että mittauspiiri on suljettu.

Yhden mittauskärjen käyttö ei riitä.

2 Tasajännitteen testaaminen

Noudata kohdassa 1 (vaihtojännitteen testaaminen) annettuja ohjeita. Jos kohde on jännitteellinen, vastaavat LEDit syttyvät. Plus- tai miinus-LED näyttää napaisuuden.

• PlusLED palaa: (+)-mittauskärki koskettaa plusnapaa
- MiinusLED palaa: (+)-mittauskärki koskettaa miinusnapaa

3 Kalibrointi

Jännitetesteri pitää kalibroida ja tarkastaa säännöllisin väliajoin mittaustulosten tarkkuuden varmistamiseksi. Suosittelemme, että laite kalibroidaan kerran vuodessa.

Tekniset tiedot

Jännitealue 12,24,36,	50, 120, 230, 400 VAC+/- 12, 24, 36, 50, 120, 230, 400 VDC
Taajuusalue 50/60Hz
LED-näyttö 12, 24, 36,	50, 120, 230, 400 VNapaisuus plus / miinus
Toleranssi -30 %...0 % näyttöarvosta
Vasteaika < 0,1 s LED
Ylijännite CAT III - 400 V
Saasteluokka 2
Kotelointiluokka IP64
Virrankulutus Is < 0,2	A / Is (5s) < 3,5 mA(jakso 5 %ED / 10 min.)
Käyttöympäristö	-10°C ... 55°C, Ilmankosteus maks.80%rH, ei kondensoituva,Asennuskorkeus maks. 2000 mmerenpinnasta
Varastointiolosuhteet	-10°C ... 70°C, Ilmankosteus maks.80%rH
Paino 115 g

Tekniset muutokset mahdollisia. 18W21

EY-määräykset ja hävittäminen

Laite täyttää kaikki EY:n sisällä tapahtuvaa vapaata tavaravaihtoa koskevat standardit.

Tämä tuote on sähkölaite. Se on kierrätettävä tai hävitettävä vanhoja sähkö- ja elektroniikkalaitteita koskevan EY-direktiivin mukaan.

Lisätietoja, turvallisuus- yms. ohjeita: http://laserliner.com/info?an=actes

CE —

Laserliner

!
