Producttype	Universele spanningsdetector
Merk	Laserliner
Model	ActiveTester
Spanningsbereik	12 V, 24 V, 36 V, 50 V, 120 V, 230 V, 400 V AC en DC
Frequentiebereik	50 / 60 Hz
Weergave	LED: 12, 24, 36, 50, 120, 230, 400 V en polariteit (+/-)
Tolerantie	-30% tot 0% van de afgelezen waarde
Reactietijd	< 0,1 s (LED)
Overspanningscategorie	CAT III - 400 V
Vervuilingsgraad	2
Beschermingstype	IP64
Opgenomen stroom	Is < 0,2 A; Is (5 s) < 3,5 mA (cyclus 5% ED / 10 min)
Werkomstandigheden	-10 °C tot 55 °C, relatieve luchtvochtigheid max. 80% rH, hoogte max. 2000 m
Opslagomstandigheden	-10 °C tot 70 °C, relatieve luchtvochtigheid max. 80% rH
Gewicht	115 g
Voeding	Wordt gevoed door het gemeten circuit (zonder batterij)
Belangrijkste functies	AC/DC spanningsdetectie met polariteitsindicatie
Onderhoud	Reinigen en drogen voor gebruik; jaarlijkse kalibratie aanbevolen
Veiligheid	Conform CAT III - 400 V; gebruik beschermkappen voor spanningen > 24 V AC / 60 V DC
Meegeleverde accessoires	2 beschermkappen

Veelgestelde vragen - ActiveTester Laserliner

Hoe gebruik ik de ActiveTester om een stopcontact te testen?

Steek de meetpunten in het stopcontact: de + punt (rood) in de fase-aansluiting, de - punt (zwart) in de nulleider. Indien een wisselspanning aanwezig is, lichten de LED's op tot de gemeten waarde. Voor een 230 V stopcontact moet de 230 V LED oplichten.

Wat betekenen de LED's op het apparaat?

De LED's geven de gedetecteerde spanning aan (12, 24, 36, 50, 120, 230, 400 V) en de polariteit: de + LED brandt als de rode punt positief is, de - LED als deze negatief is (in DC). Bij AC branden zowel de + als de - LED.

Hoe voer ik een polariteitstest uit?

Plaats de rode punt (+) op de te testen geleider en de zwarte punt (-) op de referentie. Bij gelijkspanning, als de + LED brandt, is de rode punt positief; als de - LED brandt, is de rode punt negatief.

Wat is het meetbare spanningsbereik?

De ActiveTester meet wissel- en gelijkspanningen van 12 V tot 400 V, met stappen op 12, 24, 36, 50, 120, 230 en 400 V.

Kan ik continuïteit testen met dit apparaat?

Nee, de ActiveTester is uitsluitend een spanningsdetector. Het heeft geen continuïteits- of weerstandstestfunctie.

Wat te doen als de LED's niet oplichten tijdens een test?

Controleer of de meetpunten in goede staat zijn en of het circuit gesloten is (beide punten moeten onder spanning staande geleiders raken). Zorg er ook voor dat de gemeten spanning hoger is dan 12 V en dat het apparaat droog en schoon is.

Hoe onderhoud ik de ActiveTester?

Reinig en droog het instrument voor elk gebruik. Berg het op in een droge en schone omgeving. Een jaarlijkse kalibratie wordt aanbevolen om de meetnauwkeurigheid te garanderen.

Welke veiligheidsmaatregelen moet ik nemen bij gebruik?

Respecteer de overspanningscategorie CAT III - 400 V. Gebruik beschermkappen bij metingen boven 24 V AC of 60 V DC. Raak de meetpunten niet aan tijdens de test en overschrijd 30 seconden continu contact niet.

Kan ik de ActiveTester gebruiken op driefasige circuits?

Ja, binnen de grenzen van zijn categorie (CAT III - 400 V). U kunt de spanning tussen fasen meten (bijv. 400 V tussen twee fasen) of tussen fase en nulleider (230 V). Houd altijd de veiligheidsvoorschriften in acht.

Waar vind ik de volledige handleiding van de ActiveTester?

De volledige handleiding is gratis te downloaden als PDF op de website notice-facile.com of op de website van de fabrikant Laserliner.

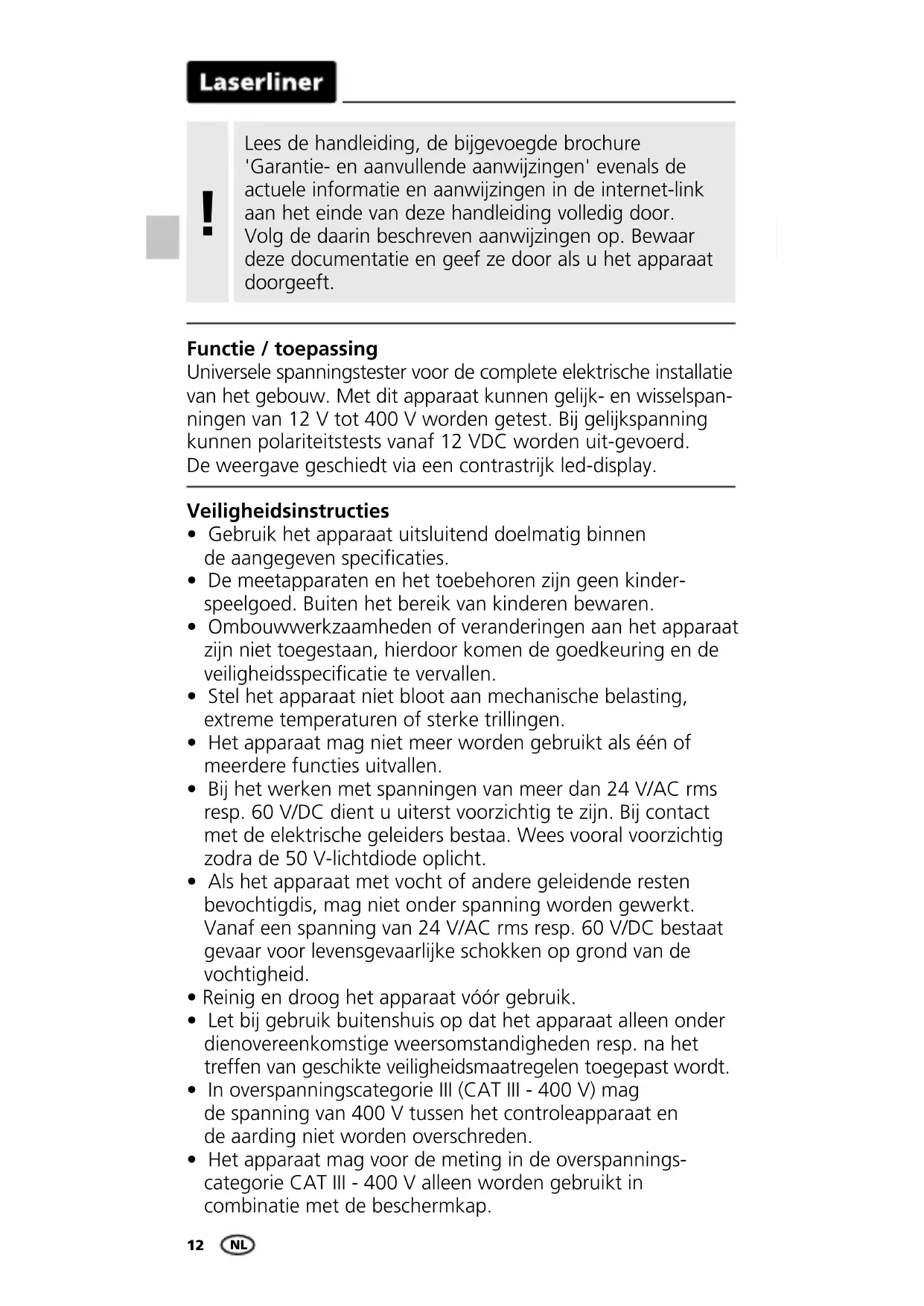

GEBRUIKSAANWIJZING ActiveTester Laserliner

Lees de handleiding, de bijgevoegde brochure 'Garantie- en aanvullende aanwijzingen' evenals de actuele informatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de daarin beschreven aanwijzingen op. Bewaar deze documentatie en geef ze door als u het apparaat doorgeeft.

Functie / toepassing

Universele spanningstester voor de complete elektrische installatie van het gebouw. Met dit apparaat kunnen gelijk- en wisselspanningen van 12 V tot 400 V worden getest. Bij gelijkspanning kunnen polariteitstests vanaf 12 VDC worden uit-gevoerd. De weergave geschiedt via een contrastrijk led-display.

Veiligheidsinstructies

• Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specificaties.
• De meetapparaten en het toebehoren zijn geen kinderspeelgoed. Buiten het bereik van kinderen bewaren.
• Ombouwwerkzaamheden of veranderingen aan het apparaat zijn niet toegestaan, hierdoor komen de goedkeuring en de veiligheidsspecificatie te vervallen.
• Stel het apparaat niet bloot aan mechanische belasting, extreme temperaturen of sterke trillingen.
• Het apparaat mag niet meer worden gebruikt als één of meerdere functies uitvallen.
• Bij het werken met spanningen van meer dan 24 V/AC rms resp. 60 V/DC dient u uiterst voorzichtig te zijn. Bij contact met de elektrische geleiders bestaa. Wees vooral voorzichtig zodra de 50 V-lichtdiode oplicht.
• Als het apparaat met vocht of andere geleidende resten bevochtigdis, mag niet onder spanning worden gewerkt. Vanaf een spanning van 24 V/AC rms resp. 60 V/DC bestaat gevaar voor levensgevaarlijke schokken op grond van de vochtigheid.
• Reinig en droog het apparaat vóór gebruik.
• Let bij gebruik buitenshuis op dat het apparaat alleen onder dienovereenkomstige weersomstandigheden resp. na het treffen van geschikte veiligheidsmaatregelen toegepast wordt.
• In overspanningscategorie III (CAT III - 400 V) mag de spanning van 400 V tussen het controleapparaat en de aarding niet worden overschreden.

• Het apparaat mag voor de meting in de overspanningscategorie CAT III - 400 V alleen worden gebruikt in combinatie met de beschermkap.

• Waarborg vóór iedere meting dat het te controleren bereik (bijv. leiding), het testapparaat en het toegepaste toebehoren (bijv. aansluitleiding) in optimale staat verkeren. Test het apparaat op bekende spanningsbronnen (bijv. 230 V-contactdoos voor de AC-controle of de autoaccu voor de DC-controle).

• Neem de veiligheidsvoorschriften van lokale resp. nationale instanties voor het veilige en deskundige gebruik van het toestel in acht en draag eventueel voorgeschreven veiligheidsuitrusting (bijv. elektricien-handschoenen).
• Het apparaat mag niet langer dan 30 seconden tegen spanning worden aangelegd.
• Het apparaat is niet bestemd voor continugebruik zonder toezicht.
• Grijp de meetpunten alleen vast aan de handgrepen. De meetcontacten mogen tijdens de meting niet worden aangeraakt.
• Voer werkzaamheden in gevaarlijke nabijheid van elektrische installaties niet alleen uit en uitsluitend volgens de instructies van een verantwoordelijke elektromonteur.

Aanvullende opmerking voor het gebruik

Neem bij werkzaamheden aan elektrische installaties altijd de van toepassing zijnde technische veiligheidsregels in acht, onder andere: 1. Vrijschakelen, 2. Tegen hernieuwd inschakelen beveiligen, 3. Spanningsvrijheid tweepolig controleren, 4. Aarden en kortsluiten, 5. Aangrenzende, spanningvoerende onderdelen beveiligen en afdekken.

Veiligheidsinstructies

Omgang met elektromagnetische straling

• Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische compatibiliteit volgens de EMCrichtlijn 2014/30/EU die wordt afgedekt door de radio-apparatuurrichtlijn 2014/53/EU (RED).
• Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen, op pompstations of in de buurt van personen met een pacemaker, moeten in acht worden genomen.
  Een gevaarlijk effect op of storing van en door elektronische apparaten is mogelijk.

Symbolen

Waarschuwing voor gevaarlijke elektrische spanning: door onbeschermde, spanningvoerende onderdelen in de behuizing bestaat gevaar voor elektrische schokken.

Waarschuwing voor een gevarenpunt

Laserliner

Veiligheidsklasse II: het controleapparaat beschikt over een versterkte of dubbele isolatie.

CAT II

Overspanningscategorie II: eenfasige verbruikers die op normale contactdozen worden aangesloten; bijv. huishoudelijke apparaten, draagbare gereedschappen.

CAT III

Overspanningscategorie III: bedrijfsmiddelen in vaste installaties en voor toepassingen waarbij bijzondere vereisten aan de betrouwbaarheid en de beschikbaarheid van de bedrijfsmiddelen worden gesteld, bijv. schakelaars in vaste installaties en apparaten voor industriële toepassingen met constante aansluiting op de vaste installatie.

Apparaatbeschrijving (zie afbeelding A)

1 Meetpunt +

3 Ledweergave

5 Beschermkappen

2 Meetpunt -

4 Grijpbescherming

1 Controle van wisselspanning

Tot verhoogde beveiliging tegen buitenlandse contacten moeten de bijgeleverde veiligheids-kappen (5) op de meetpunten worden gestoken.

Afbeelding B: Neem het basisapparaat (+) in de rechterhand en de tweede testpunt (-) in de linkerhand. Beweeg nu de meetpunt naar de te controleren kabel (bijv. leiding, contactdoos, enz.).

Afbeelding C: Als spanning voorhanden is, branden alle leds tot de waarde van de gemeten spanning en de plus- en min- leds.

Let op dat het meetcircuit gesloten is. Het gebruik van slechts één meetpunt is niet voldoende.

2 Controle van gelijkspanning

Volg de instructies onder 1 (controle van wisselspanning) op. Als spanning voorhanden is, branden de dienovereenkomstige leds. De plus- of min-led geeft de polariteit aan.

• Plus-led brandt: de pluspool ligt tegen de meetpunt, +'
• Min-led brandt: de minpool ligt tegen de meetpunt, +'

3 Kalibratie

De spanningstester moet regelmatig gekalibreerd en gecontroleerd worden om de nauwkeurigheid van de meetresultaten te kunnen waarborgen. Wij adviseren, het apparaat een keer per jaar te kalibreren.

Technische gegevens

Spanningsbereik 12,24,	36,50,120,230,400 VAC+/- 12,24,36,50,120,230,400 VDC
Frequentiebereik 50/60Hz
Ledweergave 12,24,36	50,120,230,400VPolariteit plus / min
Tolerantie	-30%...0% van de afleeswaarde
Reactietijd < 0,1s led
Overspanning	CAT III - 400 V
Verontreinigingsgraad	2
Beschermingsklasse IP64
Opegenomen vermogen	Is < 0,2 A / Is (5s) < 3,5 mA(cyclus 5 % ID / 10 min.)
Werkomstandigheden	-10°C ... 55°C, Luchtvochtigheid max. 80%rH, niet-condenserend, Werkhoogte max. 2000 m bovenNAP (Nieuw Amsterdams Peil)
Opslagvoorwaarden	-10°C ... 70°C,Luchtvochtigheid max. 80%rH
Gewicht	115 g

Technische veranderingen voorbehouden. 18W21

EU-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU.

Dit product is een elektrisch apparaat en moet volgens de Europese richtlijn voor oude elektrische en elektronische apparatuur gescheiden verzameld en afgevoerd worden.

Verdere veiligheids- en aanvullende instructies onder: http://laserliner.com/info?an=actes
