Producttype	Laserafstandsmeter
Merk	Laserliner
Model	LRM Pocket Pro (LaserRangeMaster Pocket Pro)
Meetbereik (binnen)	0,3 m tot 60 m
Nauwkeurigheid	± 2 mm
Laserklasse	2
Laservermogen	< 1 mW
Lasergolflengte	635 nm
Voeding	4 AAA-batterijen 1,5 V
Afmetingen	110 x 55 x 35 mm
Gewicht	190 g
Automatische laseruitschakeling	20 s
Automatische uitschakeling apparaat	5 min
Bedrijfstemperatuur	0°C tot 40°C
Opslagtemperatuur	-20°C tot 70°C
Referentie	080.943A
Belangrijkste functies	Lengtemeting, oppervlakte, volume, Pythagoras 1 en 2, continue meting, min/max, optellen/aftrekken
Meeteenheden	m, mm, ft, inch
Meetvlak (referentie)	Achterkant, statief, voorkant, pen
Veiligheid	Laserklasse 2 - Niet in de straal kijken. Buiten bereik van kinderen houden.
Weergave	Gemeten waarden, resultaten, eenheid, tussenwaarden, mini/maxi, batterijsymbool
Reiniging	Reinig de lens met een zachte, droge doek. Gebruik geen oplosmiddelen.
Repareerbaarheid	Reparatie mag alleen door een gekwalificeerde professional worden uitgevoerd.

Veelgestelde vragen - LRM Pocket Pro Laserliner

Hoe schakel ik het apparaat in en voer ik een meting uit?

Druk op de AAN/UIT-knop (5) om het apparaat in te schakelen. De laser wordt geactiveerd. Richt op het doel en druk op de READ-knop (1) om een meting uit te voeren. Het resultaat wordt weergegeven. Om uit te schakelen, houdt u de AAN/UIT-knop 3 seconden ingedrukt.

Hoe wijzig ik de meeteenheid?

Druk op de unit-knop (3) om te schakelen tussen de eenheden m, mm, ft en inch. De geselecteerde eenheid wordt op het scherm weergegeven.

Hoe gebruik ik continue meting (min/max)?

Schakel het apparaat in en houd de READ-knop (1) ongeveer 4 seconden ingedrukt. Het apparaat meet continu en geeft de minimale (MIN), maximale (MAX) en actuele waarde weer. Druk kort op READ om te onderbreken of hervatten.

Wat betekenen de foutcodes?

De foutcodes zijn: Err001 (te veel licht), Err002 (doel te ver weg), Err003 (doel te donker), Err004 (temperatuur >40°C), Err005 (temperatuur <0°C), Err006 (batterijen bijna leeg), Err007 (te snelle beweging), Err008 (Pythagoras: hypotenusa korter dan een zijde). Raadpleeg de handleiding voor meer details.

Hoe voer ik een oppervlakte- of volumemeting uit?

Voor een oppervlakte: druk op de unit-knop (3) tot het oppervlaktepictogram verschijnt en voer twee metingen uit (lengte en breedte). Voor een volume: selecteer het volumepictogram en voer drie metingen uit (lengte, breedte, hoogte). Het resultaat wordt automatisch weergegeven.

Kan ik het apparaat buitenshuis gebruiken?

Buitengebruik is beperkt. Vermijd fel zonlicht, regen, mist of sneeuw die de metingen kunnen verstoren. Gebruik bij voorkeur reflecterende oppervlakken om het bereik te verbeteren.

Hoe vervang ik de batterijen?

Wanneer het batterijsymbool knippert, vervang dan de 4 AAA-batterijen met inachtneming van de polariteit. Open het batterijvak aan de achterkant van het apparaat.

Wat is de nauwkeurigheid van het apparaat?

De nauwkeurigheid is ± 2 mm onder normale omstandigheden. Factoren zoals fel licht, slecht reflecterende oppervlakken of extreme temperaturen kunnen deze nauwkeurigheid verminderen.

Hoe reinig ik de laserlens?

Gebruik een zachte, droge doek om de lens voorzichtig te reinigen. Gebruik geen chemicaliën of schurende middelen die het oppervlak kunnen krassen.

Wat moet ik doen als het apparaat niet inschakelt?

Controleer eerst de batterijen: vervang ze indien nodig. Zorg ervoor dat de contacten schoon zijn. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

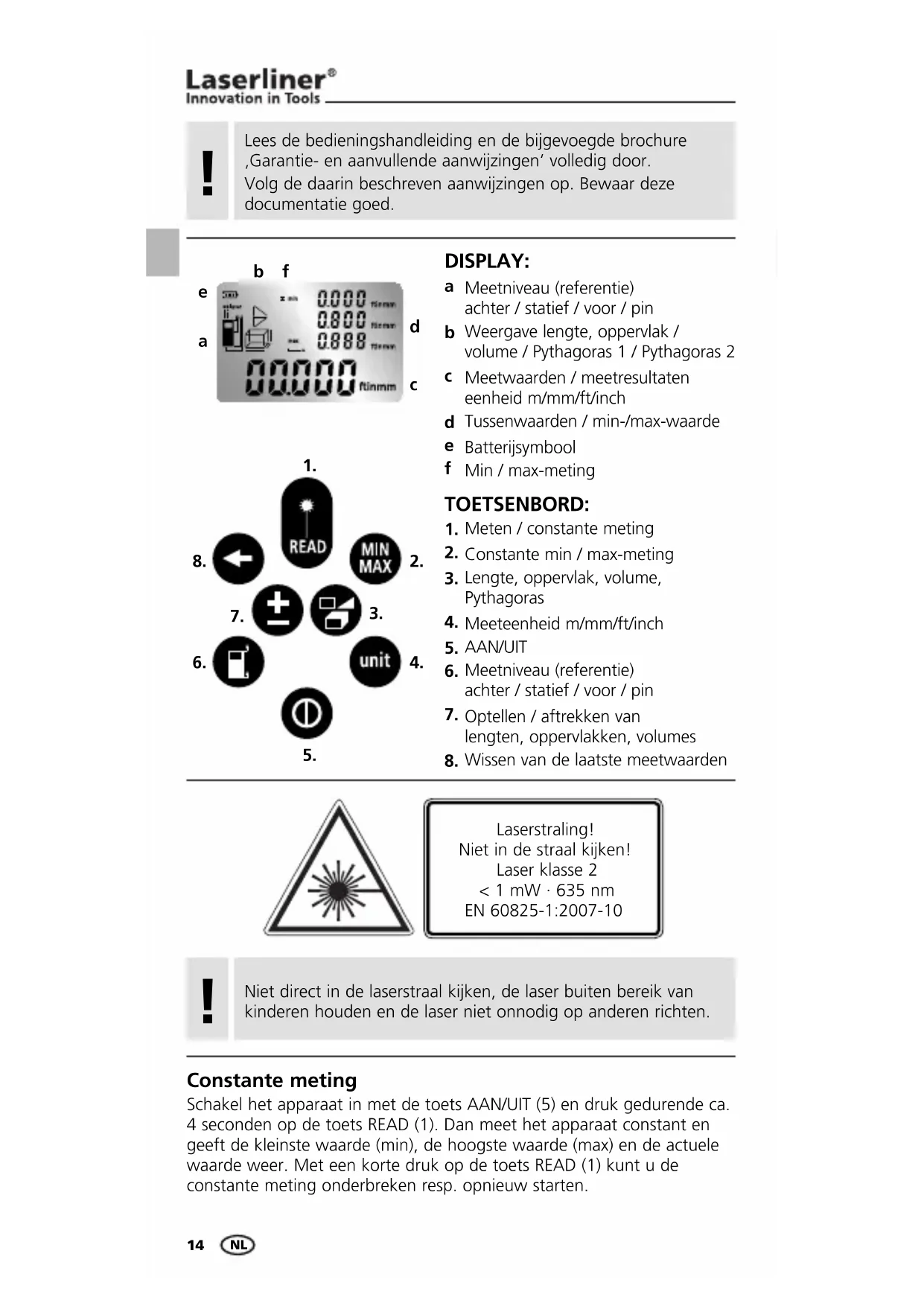

GEBRUIKSAANWIJZING LRM Pocket Pro Laserliner

Lees de bedieningshandleiding en de bijgevoegde brochure, Garantie- en aanvullende aanwijzingen' volledig door. Volg de daarin beschreven aanwijzingen op. Bewaar deze documentatie goed.

e

b f 0.000 ft/min 0.800 ft/min 0.888 ft/min 0.000 ft/min

d

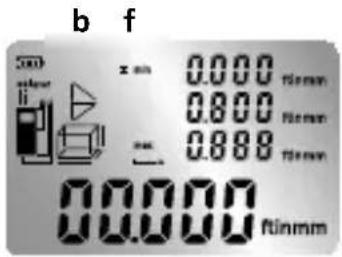

DISPLAY:

a Meetniveau (referentie) achter / statief / voor / pin
b Weergave lengte, oppervlak / volume / Pythagoras 1 / Pythagoras 2
c Meetwaarden / meetresultaten eenheid m/mm/ft/inch
d Tussenwaarden / min-/max-waarde
e Batterijsymbool
f Min / max-meting

1.

2.

1.

3.

1.

5.

TOETSENBORD:

1. Meten / constante meting
2. Constante min / max-meting
3. Lengte, oppervlak, volume, Pythagoras
4. Meeteenheid m/mm/ft/inch
5. AAN/UIT
6. Meetniveau (referentie) achter / statief / voor / pin
7. Optellen / aftrekken van lengten, oppervlakken, volumes
8. Wissen van de laatste meetwaarden

Laserstraling! Niet in de straal kijken! Laser klasse 2 < 1 mW · 635 nm EN 60825-1:2007-10

Niet direct in de laserstraal kijken, de laser buiten bereik van kinderen houden en de laser niet onnodig op anderen richten.

Constante meting

Schakel het apparaat in met de toets AAN/UIT (5) en druk gedurende ca. 4 seconden op de toets READ (1). Dan meet het apparaat constant en geeft de kleinste waarde (min), de hoogste waarde (max) en de actuele waarde weer. Met een korte druk op de toets READ (1) kunt u de constante meting onderbreken resp. opnieuw starten.

LaserRangeMaster Pocket Pro

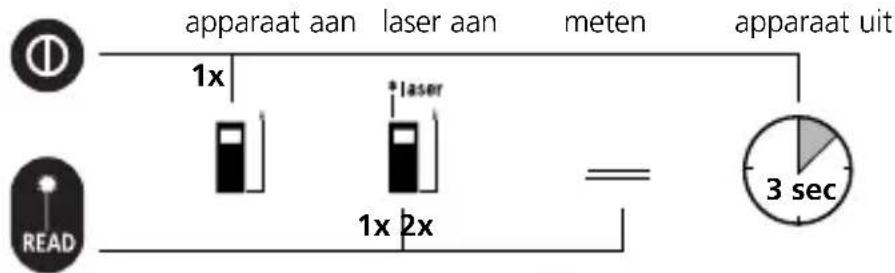

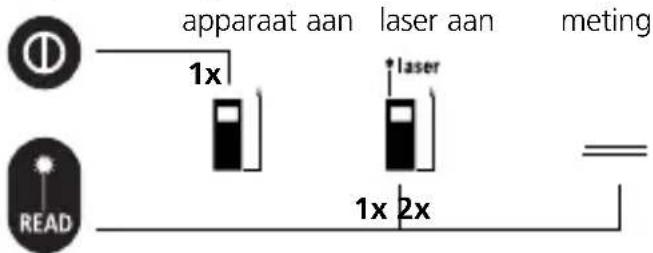

Inschakelen, meten en uitschakelen:

apparaat aan laser aan meten apparaat uit 1x + laser 1x 2x 3 sec READ

Meeteenheid omschakelen:
m / mm / ft / inch

Wissen van de laatste meetwaarde:

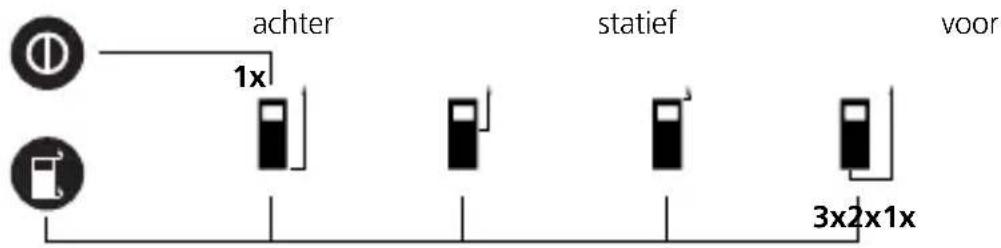

Meetniveau (referentie) omschakelen:

achter 1x statief voor 3x2x1x

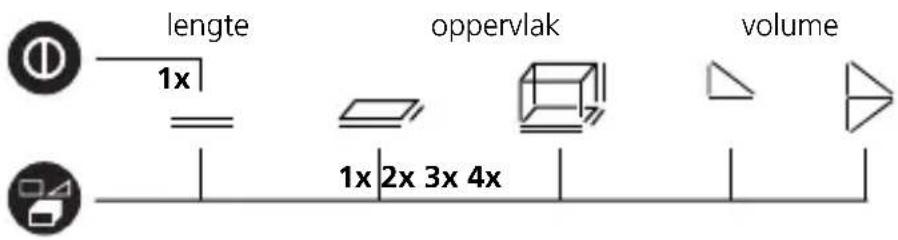

Meetfunctie omschakelen:

lengte 1x oppervlak volume 1x 2x 3x 4x

Pj

Lengtemeting:

apparaat aan laser aan meting 1x 1x 2x READ

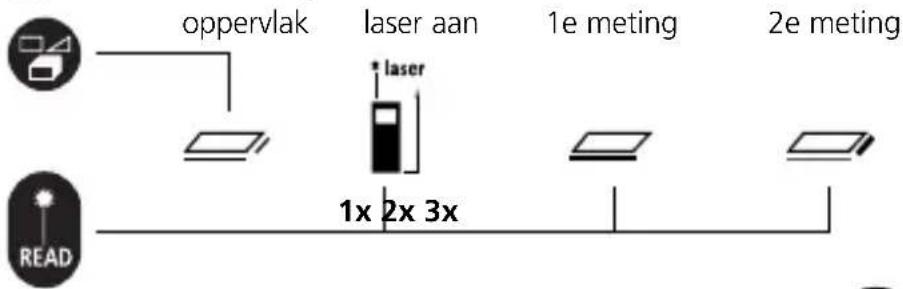

Oppervlaktemeting:


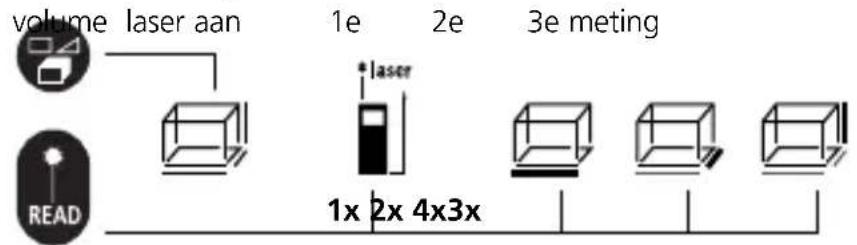

Volumemeting:


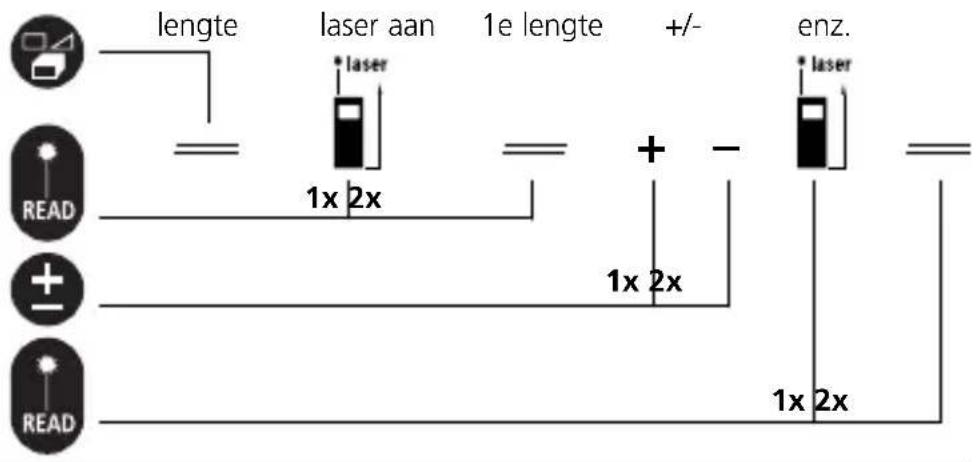

Optellen en aftrekken van lengten:

lengte laser aan 1e lengte +/- enz. * laser 1x 2x + - * laser READ 1x 2x + READ 1x 2x

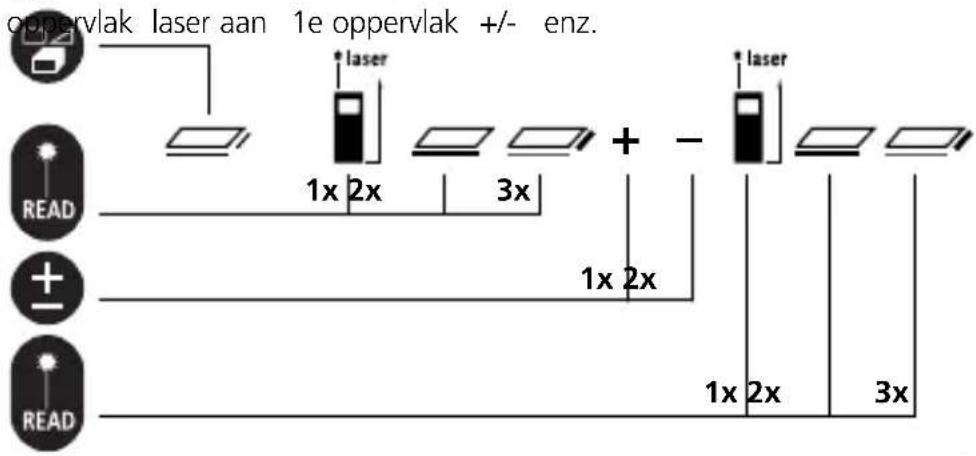

Oppervlakteberekening:


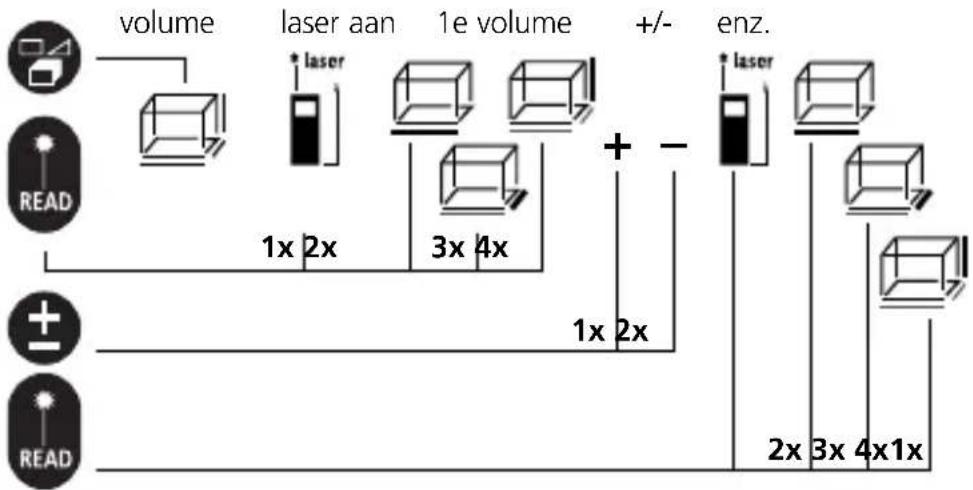

Volumeberekening:

LaserRangeMaster Pocket Pro

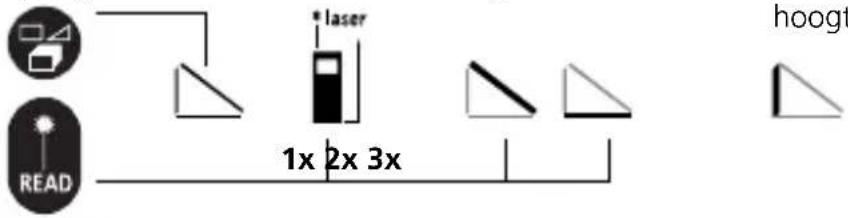

Pythagoras-functie 1:

Pythagoras 1 laser aan 1e 2e meting

Resultaat:

hoogte

* laser 1x 2x 3x READ hoogt

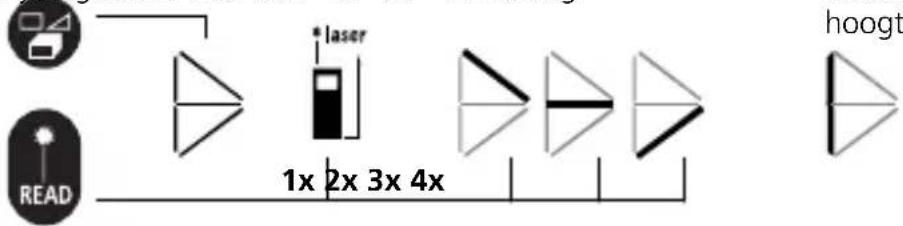

Pythagoras-functie 2:

Pythagoras 2 laser aan 1e 2e 3e meting

Resultaat: hoogte

HOOGT * laser 1x 2x 3x 4x READ

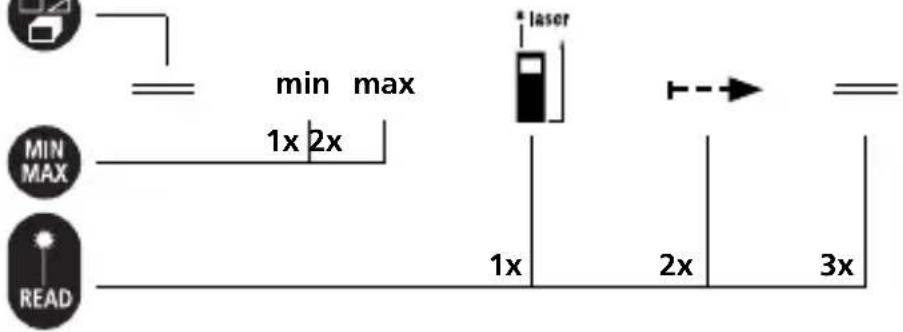

MIN-/MAX-functie:

lengte MIN of MAX laser aan starten afsluiten

min max 1x 2x * laser MIN MAX READ 1x 2x 3x

Opmerking: met behulp van de MIN-/ MAX-functie kan de kortste resp. langste afstand worden berekend. MIN is vereist voor de bepaling van verticale en horizontale lijnen, MAX voor de berekening van diagonalen. De functie kan ook worden gebruikt voor de oppervlakte- en volume-meting evenals voor de Pythagoras-functie (zie onderstaand voorbeeld).

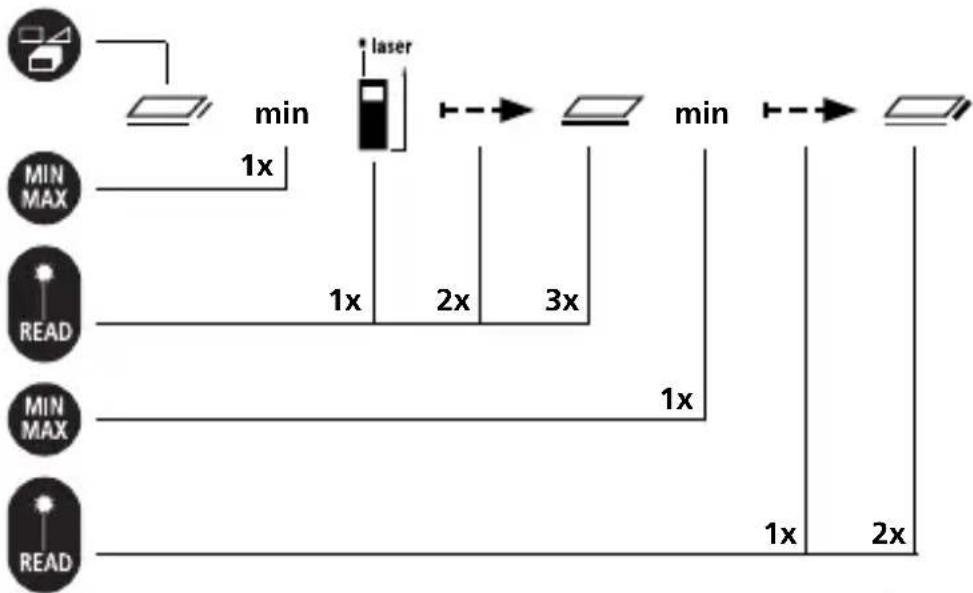

Voorbeeld: MIN-/ MAX-functie bij oppervlakken:

Belangrijke opmerkingen:

• De laser geeft het meetpunt aan tot waar gemeten wordt. De laserstraal mag niet door voorwerpen onderbroken worden.
• Bij de meting compenseert het apparaat verschillende ruimtetemperaturen. Houd daarom rekening met een korte aanpassingstijd bij plaatsveranderingen met grote temperatuurverschillen.
• Het apparaat kan in het buitenbereik slechts beperkt worden toegepast en kan bij sterke zoninstraling niet worden gebruikt.
• Het apparaat kan bij sterke zoninstraling niet worden gebruikt.
• Bij metingen in de openlucht kunnen regen, mist en sneeuw de meetresultaten beïnvloeden resp. vervalsen.
• Bij ongunstige omstandigheden zoals bijv. slecht reflecterende oppervlakken kan de maximale afwijking meer dan 3 mm bedragen.
• Tapijten, kussens of gordijnen reflecteren de laser niet optimaal. Werk dus met gladde oppervlakken.
• Bij metingen door glas (ramen) kunnen de meetresultaten worden vervalst.
• Een energiebesparingsfunctie schakelt het apparaat automatisch uit.

Technische gegevens: (Technische wijzigingen voorbehouden 01.2011)

Meetbereik binnen 0,3 m - 60 m

Nauwkeurigheid ± 2 mm

Laserklasse 2 < 1mW

Lasergolfl engte 635 nm

Stroomverzorging 4 x AAA 1,5 Volt-batterij

Afmetingen 110 x 55 x 35 mm

Gewicht 190 g

Autom. uitschakeling 20 s laser / 5 min apparaat

Arbeidstemperatuur 0°C – 40°C

Opslagtemperatuur -20°C – 70°C

Bestelnr 080.943A

Foutcode:

Err001: Omgevingslicht te fel

Err002: Doelpunt is te ver weg.

Err003: Doel te donker resp. omgevingslicht te sterk. Gebruik refl ecterend materiaal voor de meting.

Err004: Temperatuur is te hoog: > 40 °C.

Err005: Temperatuur is te laag: < 0 °C

Err006: Batterij is bijna leeg.

Err007: Te snelle beweging van het meetapparaat.

Err008: Fout Pythagoras-parameter: de hypotenusa (schuine zijde) is korter dan een zijde van de rechthoekige driehoek.

LaserRangeMaster Pocket Pro
