Produkttyp	Laser-Entfernungsmesser
Marke	Laserliner
Modell	LRM Pocket Pro (LaserRangeMaster Pocket Pro)
Messbereich (Innen)	0,3 m bis 60 m
Genauigkeit	± 2 mm
Laserklasse	2
Laserleistung	< 1 mW
Laserwellenlänge	635 nm
Stromversorgung	4 AAA-Batterien 1,5 V
Abmessungen	110 x 55 x 35 mm
Gewicht	190 g
Automatische Laserabschaltung	20 s
Automatische Geräteabschaltung	5 min
Arbeitstemperatur	0°C bis 40°C
Lagertemperatur	-20°C bis 70°C
Referenz	080.943A
Hauptfunktionen	Längen-, Flächen-, Volumenmessung, Pythagoras 1 und 2, kontinuierliche Messung, min/max, Addition/Subtraktion
Maßeinheiten	m, mm, ft, Zoll
Messebene (Bezug)	Hinten, Stativ, Vorne, Pin
Sicherheit	Laser Klasse 2 - Nicht in den Strahl blicken. Von Kindern fernhalten.
Anzeige	Messwerte, Ergebnisse, Einheit, Zwischenwerte, Mini/Maxi, Batteriesymbol
Reinigung	Reinigen Sie die Linse mit einem weichen, trockenen Tuch. Keine Lösungsmittel verwenden.
Reparierbarkeit	Die Reparatur muss von einem qualifizierten Fachmann durchgeführt werden.

Häufig gestellte Fragen - LRM Pocket Pro Laserliner

Wie schalte ich das Gerät ein und führe eine Messung durch?

Drücken Sie die EIN/AUS-Taste (5), um das Gerät einzuschalten. Der Laser wird aktiviert. Zielen Sie auf das Ziel und drücken Sie die READ-Taste (1), um eine Messung durchzuführen. Das Ergebnis wird angezeigt. Zum Ausschalten halten Sie die EIN/AUS-Taste 3 Sekunden lang gedrückt.

Wie ändere ich die Maßeinheit?

Drücken Sie die unit-Taste (3), um zwischen den Einheiten m, mm, ft und Zoll umzuschalten. Die ausgewählte Einheit wird auf dem Bildschirm angezeigt.

Wie verwende ich die kontinuierliche Messung (min/max)?

Schalten Sie das Gerät ein und halten Sie die READ-Taste (1) etwa 4 Sekunden lang gedrückt. Das Gerät misst kontinuierlich und zeigt den Minimalwert (MIN), Maximalwert (MAX) und den aktuellen Wert an. Drücken Sie kurz READ, um zu unterbrechen oder fortzusetzen.

Was bedeuten die Fehlercodes?

Die Fehlercodes sind: Err001 (zu helles Licht), Err002 (Ziel zu weit entfernt), Err003 (Ziel zu dunkel), Err004 (Temperatur >40°C), Err005 (Temperatur <0°C), Err006 (schwache Batterien), Err007 (zu schnelle Bewegung), Err008 (Pythagoras: Hypotenuse kürzer als eine Seite). Weitere Einzelheiten finden Sie in der Anleitung.

Wie führe ich eine Flächen- oder Volumenmessung durch?

Für eine Fläche: Drücken Sie die unit-Taste (3) bis zum Flächensymbol, führen Sie dann zwei Messungen (Länge und Breite) durch. Für ein Volumen: Wählen Sie das Volumensymbol und führen Sie drei Messungen (Länge, Breite, Höhe) durch. Das Ergebnis wird automatisch angezeigt.

Kann ich das Gerät im Freien verwenden?

Die Verwendung im Freien ist eingeschränkt. Vermeiden Sie starke Sonneneinstrahlung, Regen, Nebel oder Schnee, die die Messungen verfälschen können. Verwenden Sie vorzugsweise reflektierende Oberflächen, um die Reichweite zu verbessern.

Wie ersetze ich die Batterien?

Wenn das Batteriesymbol blinkt, ersetzen Sie die 4 AAA-Batterien unter Beachtung der Polarität. Öffnen Sie das Batteriefach auf der Rückseite des Geräts.

Wie genau ist das Gerät?

Die Genauigkeit beträgt unter normalen Bedingungen ± 2 mm. Faktoren wie starkes Licht, wenig reflektierende Oberflächen oder extreme Temperaturen können diese Genauigkeit verringern.

Wie reinige ich die Laserlinse?

Verwenden Sie ein weiches, trockenes Tuch, um die Linse vorsichtig zu reinigen. Verwenden Sie keine chemischen oder scheuernden Mittel, die die Oberfläche zerkratzen könnten.

Was tun, wenn sich das Gerät nicht einschaltet?

Überprüfen Sie zuerst die Batterien: Ersetzen Sie sie bei Bedarf. Stellen Sie sicher, dass die Kontakte sauber sind. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

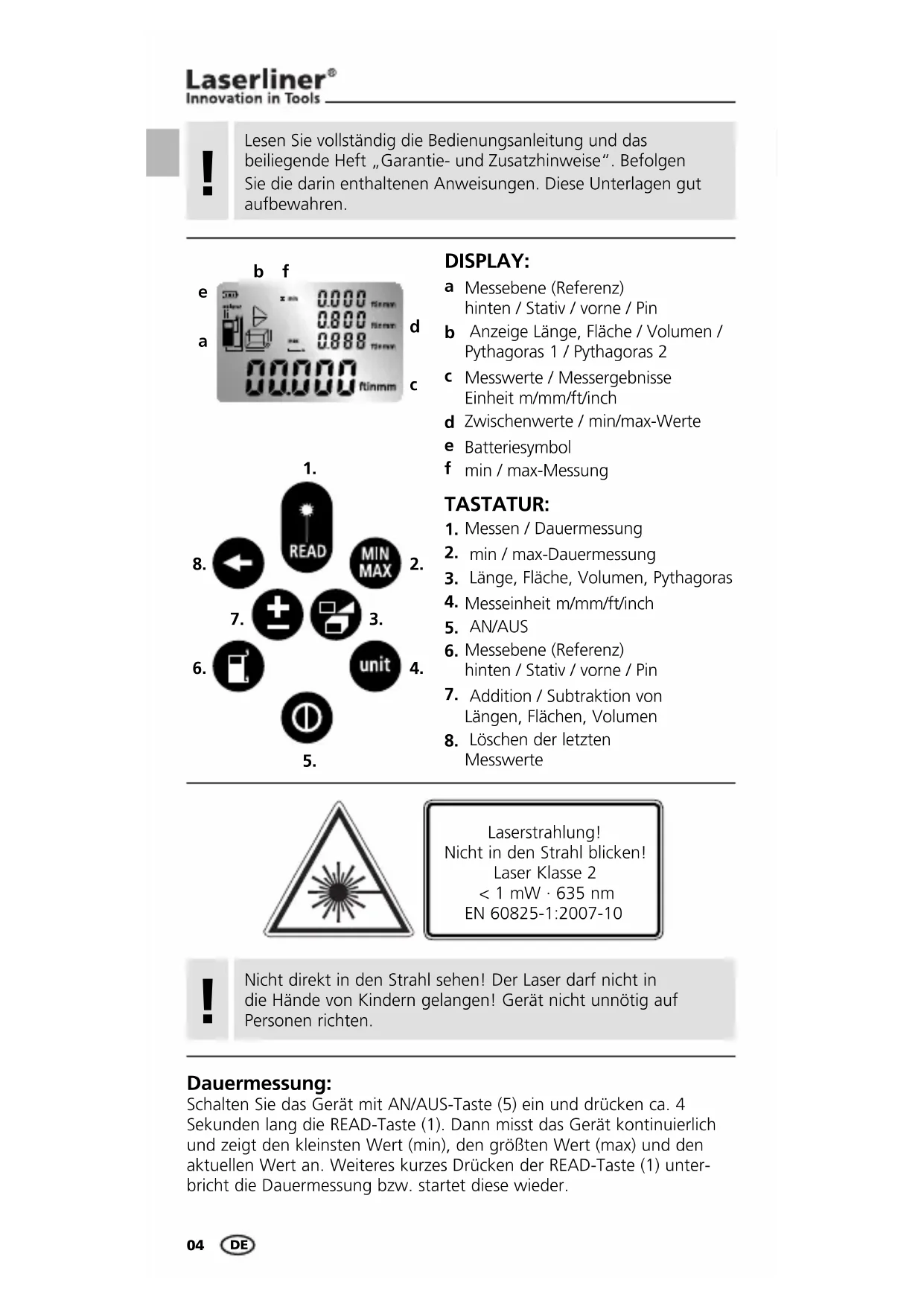

BEDIENUNGSANLEITUNG LRM Pocket Pro Laserliner

Lesen Sie vollständig die Bedienungsanleitung und das beiliegende Heft „Garantie- und Zusatzhinweise“. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlagen gut aufbewahren.

e

b f 200 x mm 0.000 ft/mm 0.800 ft/mm 0.888 ft/mm 0.0.000 ft/mm

d

1.

1. READ MIN MAX 7. + - 3. unit

2.

1.

5.

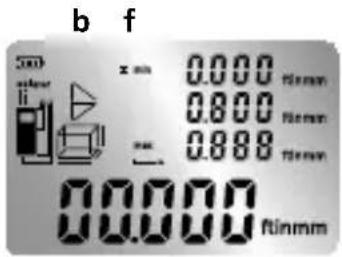

DISPLAY:

a Messebene (Referenz) hinten / Stativ / vorne / Pin
b Anzeige Länge, Fläche / Volumen / Pythagoras 1 / Pythagoras 2
c Messwerte / Messergebnisse Einheit m/mm/ft/inch
d Zwischenwerte / min/max-Werte
e Batteriesymbol
f min / max-Messung

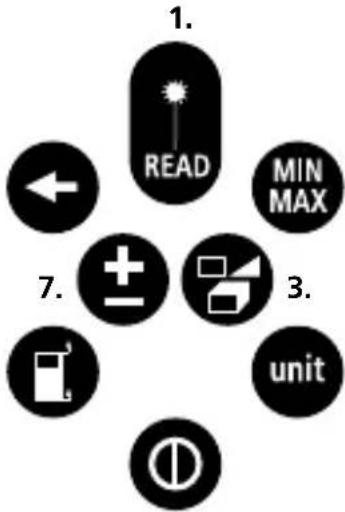

TASTATUR:

1. Messen / Dauermessung
2. min / max-Dauermessung
3. Länge, Fläche, Volumen, Pythagoras
4. Messeinheit m/mm/ft/inch
5. AN/AUS
6. Messebene (Referenz) hinten / Stativ / vorne / Pin
7. Addition / Subtraktion von Längen, Flächen, Volumen
8. Löschen der letzten Messwerte

Laserstrahlung! Nicht in den Strahl blicken! Laser Klasse 2 < 1 mW · 635 nm EN 60825-1:2007-10

Nicht direkt in den Strahl sehen! Der Laser darf nicht in die Hände von Kindern gelangen! Gerät nicht unnötig auf Personen richten.

Dauermessung:

Schalten Sie das Gerät mit AN/AUS-Taste (5) ein und drücken ca. 4 Sekunden lang die READ-Taste (1). Dann misst das Gerät kontinuierlich und zeigt den kleinsten Wert (min), den größten Wert (max) und den aktuellen Wert an. Weiteres kurzes Drücken der READ-Taste (1) unterbricht die Dauermessung bzw. startet diese wieder.

LaserRangeMaster Pocket Pro

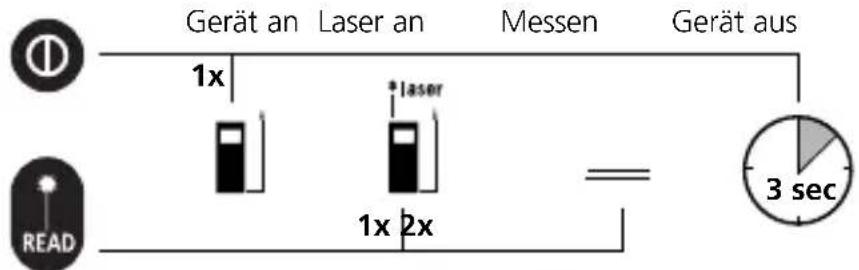

Einschalten, Messen und Ausschalten:

Gerät an Laser an Messen Gerät aus 1x + laser 1x 2x READ 3 sec

Messeinheit umschalten:
m / mm / ft / inch

Löschen des letzten
Messwertes:

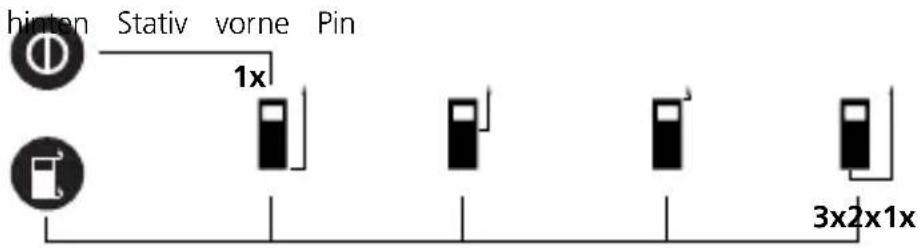

Messebene (Referenz) umschalten:

hinton Stativ vorne Pin 1x 3x2x1x

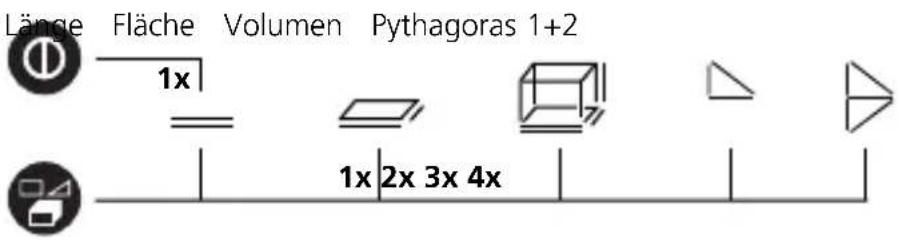

Messfunktionen umschalten:

Länge Fläche Volumen Pythagoras 1+2 1x 1x 2x 3x 4x

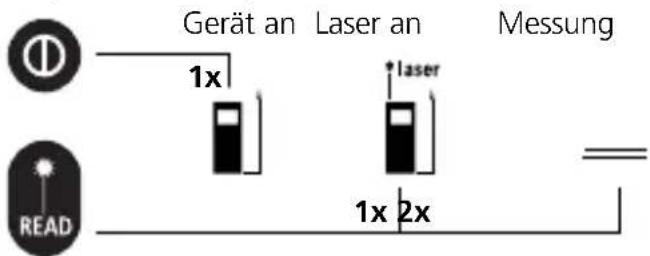

Längenmessung:

Gerät an Laser an Messung 1x + laser 1x 2x READ

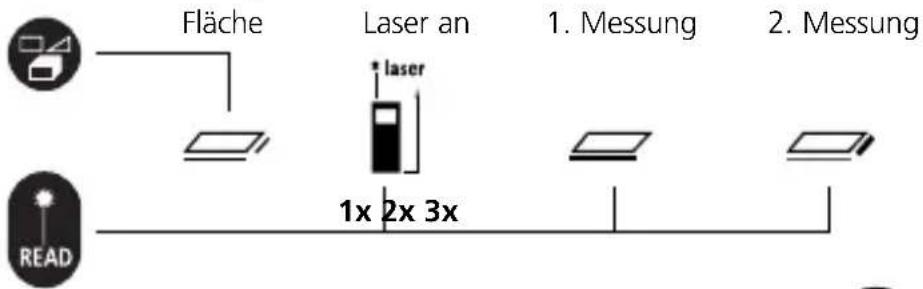

Flächenmessung:

Fläche Laser an 1. Messung 2. Messung 1x 2x 3x READ

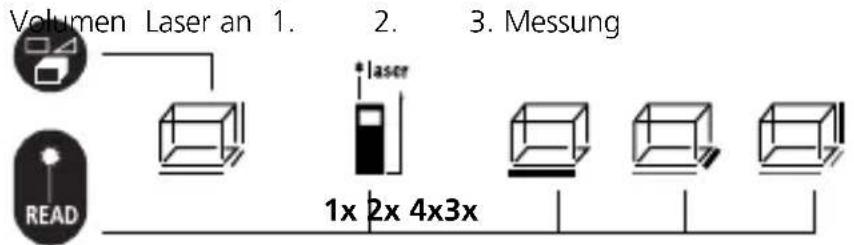

Volumenmessung:

Volumen Laser an 1. 2. Messung READ 1x 2x 4x3x

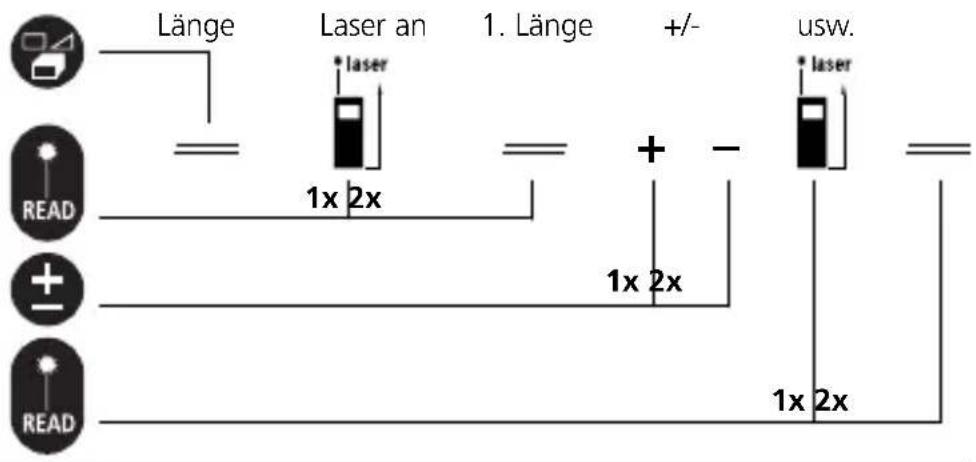

Addition und Subtraktion von Längen:

Länge Laser an 1. Länge +/- usw. * laser 1x 2x + - READ 1x 2x READ 1x 2x

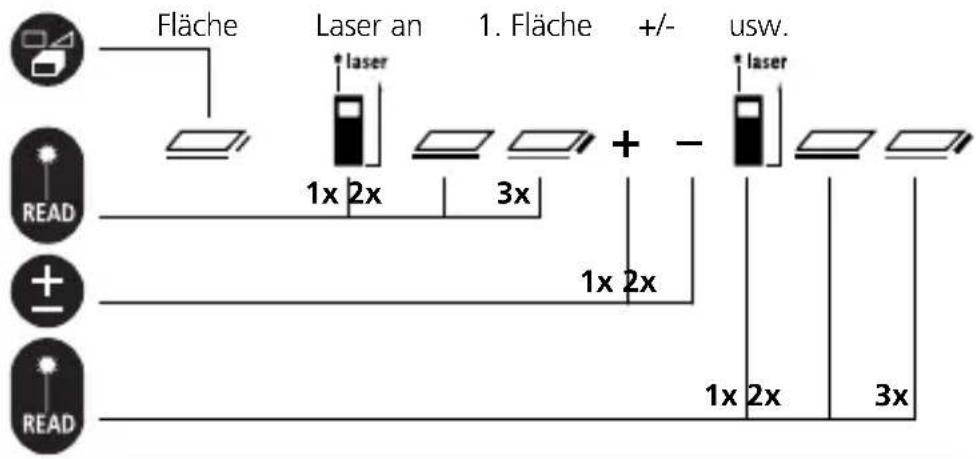

Flächen Kalkulation:

Fläche Laser an 1. Fläche +/- usw. * laser 1x 2x 3x + - * laser READ 1x 2x READ 1x 2x 3x

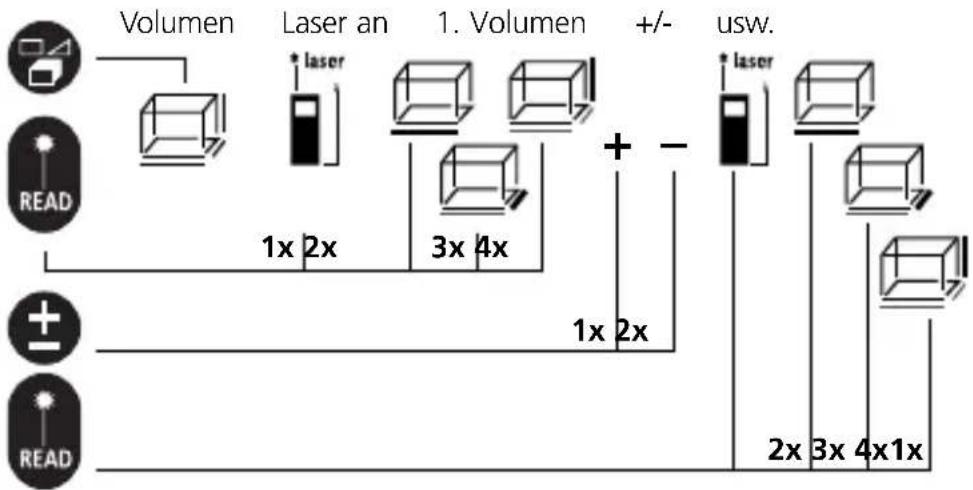

Volumen Kalkulation:

LaserRangeMaster Pocket Pro

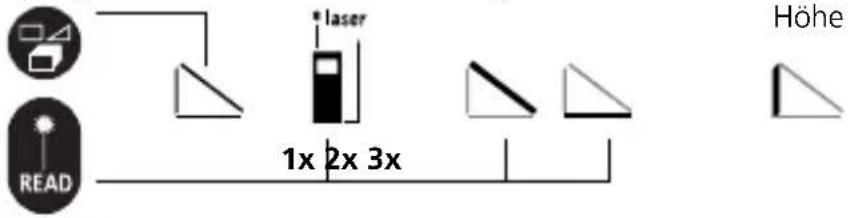

Pythagoras-Funktion 1:

Pythagoras 1 Laser an 1. 2. Messung

Ergebnis:

Höhe

Laser 1x 2x 3x Höhe READ

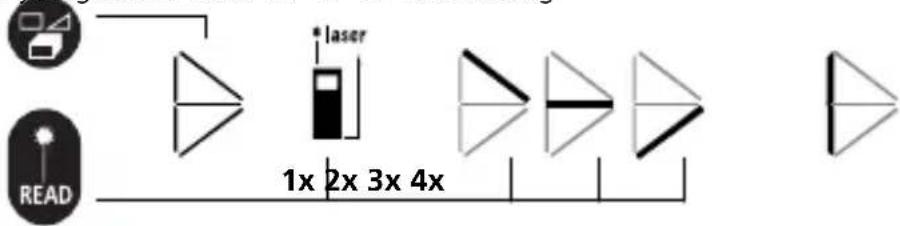

Pythagoras-Funktion 2:

Pythagoras 2 Laser an 1. 2. 3. Messung

1x 2x 3x 4x

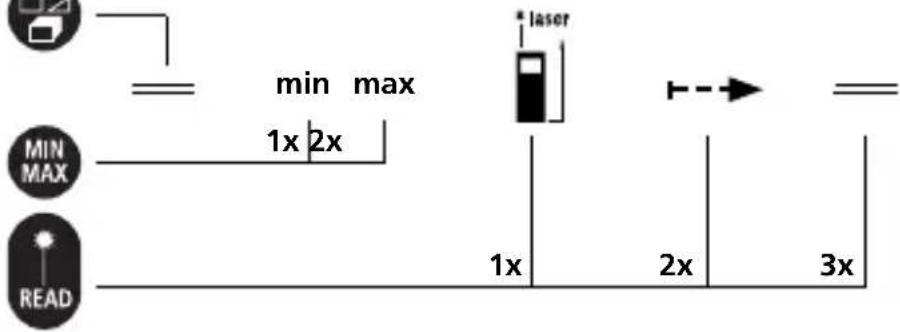

MIN / MAX Funktion:

Länge MIN oder MAX Laser an Starten Beenden

Hinweis: Mit der MIN / MAX Funktion kann die kürzeste bzw. längste Entfernung ermittelt werden. MIN wird zur Bestimmung von Senkrechten und Waagerechten, MAX zur Ermittlung von Diagonalen benötigt. Die Funktion kann auch bei Flächen- und Volumenmessung sowie Pythagoras Funktion verwendet werden (siehe Beispiel unten).

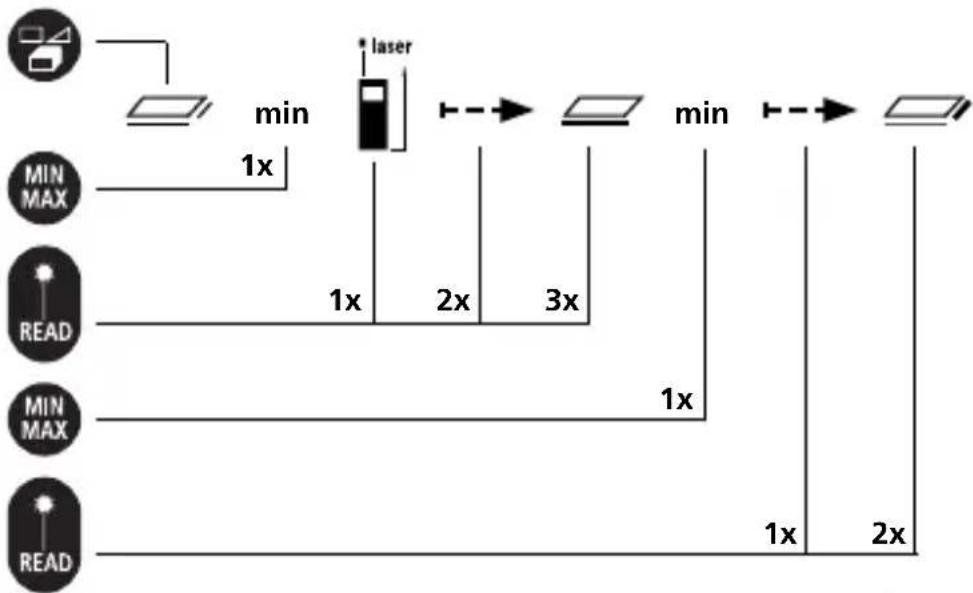

Beispiel: MIN / MAX Funktion bei Flächen:

Wichtige Hinweise

- Der Laser zeigt den Messpunkt an, bis zu dem gemessen wird. In den Laserstrahl dürfen keine Gegenstände hineinragen.

- Das Gerät kompensiert bei der Messung unterschiedliche Raumtemperaturen. Berücksichtigen Sie daher eine kurze Anpassungszeit bei Ortswechseln mit großen Temperaturunterschieden.

- Das Gerät ist im Außenbereich nur eingeschränkt einsetzbar und kann bei starker Sonneneinstrahlung nicht verwendet werden.

- Bei Messungen im Freien können Regen, Nebel und Schnee die Messergebnisse beeinflussen bzw. verfälschen.

- Bei ungünstigen Bedingung wie z.B. schlecht reflektierende Oberflächen kann die max. Abweichung größer als 3 mm betragen.

- Teppiche, Polster oder Vorhänge reflektieren den Laser nicht optimal. Benutzen Sie glatte Oberflächen.

- Bei Messungen durch Glas (Fensterscheiben) können die Messergebnisse verfälscht werden.

- Eine Energiesparfunktion schaltet das Gerät automatisch ab.

Technische Daten: (Technische Änderungen vorbehalten 01.2011)

Messbereich innen O,3 m - 60 m

Genauigkeit ± 2 mm

Laserklasse 2 < 1mW

Laser Wellenlänge 635 nm

Stromversorgung 4 x AAA 1,5 Volt Batterien

Abmessungen 110 x 55 x 35 mm

Gewicht 190 g

Auto Abschaltung 20 sek Laser / 5 min Gerät

Arbeitstemperatur 0°C – 40°C

Lagertemperatur -20°C – 70°C

Artikelnummer 080.943A

Fehlercode:

Err001: Umgebungslicht zu hell

Err002: Zielpunkt ist zu weit entfernt.

Err003: Ziel zu dunkel bzw. Umgebungslicht zu stark. Benutzen Sie zur Messung ein refl ektierendes Material.

Err004: Temperatur ist zu hoch: > 40°C

Err005: Temperatur ist zu niedrig: < 0°C

Err006: Batterien austauschen

Err007: Zu schnelle Bewegung des Messgerätes bei der Messung

Err008: Fehler Pythagoras Parameter: Die Hypotenuse ist kürzer als eine Seite von dem rechtwinkeligen Dreieck.

LaserRangeMaster Pocket Pro

Pythagoras-funktion 1:

Pythagoras-funktion 2:
