LRM Pocket Pro - Måleudstyr Laserliner - Gratis brugsanvisning og manual

Produkttype	Lasermåler
Mærke	Laserliner
Model	LRM Pocket Pro (LaserRangeMaster Pocket Pro)
Måleområde (indendørs)	0,3 m til 60 m
Præcision	± 2 mm
Lasersklasse	2
Lasereffekt	< 1 mW
Laserbølgelængde	635 nm
Strømforsyning	4 AAA-batterier 1,5 V
Dimensioner	110 x 55 x 35 mm
Vægt	190 g
Automatisk laserslukning	20 s
Automatisk instrumentslukning	5 min
Driftstemperatur	0°C til 40°C
Opbevaringstemperatur	-20°C til 70°C
Reference	080.943A
Hovedfunktioner	Måling af længde, areal, volumen, Pythagoras 1 og 2, kontinuerlig måling, min/maks, addition/subtraktion
Måleenheder	m, mm, ft, inch
Måleplan (reference)	Bag, stativ, for, stift
Sikkerhed	Laser klasse 2 - Se ikke ind i strålen. Opbevares utilgængeligt for børn.
Display	Målte værdier, resultater, enhed, mellemresultater, min/maks, batterisymbol
Rengøring	Rengør linsen med en blød, tør klud. Anvend ikke opløsningsmidler.
Reparationsmuligheder	Reparation skal udføres af en kvalificeret fagperson.

Ofte stillede spørgsmål - LRM Pocket Pro Laserliner

Hvordan tænder jeg enheden og udfører en måling?

Tryk på TÆND/SLUK-knappen (5) for at tænde enheden. Laseren aktiveres. Sigte mod målet og tryk på READ-knappen (1) for at udføre en måling. Resultatet vises. For at slukke, hold TÆND/SLUK-knappen nede i 3 sekunder.

Hvordan ændrer jeg måleenheden?

Tryk på unit-knappen (3) for at skifte mellem enhederne m, mm, ft og inch. Den valgte enhed vises på skærmen.

Hvordan bruger jeg kontinuerlig måling (min/maks)?

Tænd enheden, og hold READ-knappen (1) nede i ca. 4 sekunder. Enheden måler kontinuerligt og viser minimumsværdien (MIN), maksimumsværdien (MAX) og den aktuelle værdi. Tryk kort på READ for at afbryde eller genoptage.

Hvad betyder fejlkoderne?

Fejlkoderne er: Err001 (for meget lys), Err002 (mål for langt væk), Err003 (mål for mørkt), Err004 (temperatur >40°C), Err005 (temperatur <0°C), Err006 (svage batterier), Err007 (for hurtig bevægelse), Err008 (Pythagoras: hypotenusen kortere end en side). Se brugsanvisningen for flere detaljer.

Hvordan udfører jeg en areal- eller volumenmåling?

For areal: Tryk på unit-knappen (3) indtil arealikonet vises, og foretag derefter to målinger (længde og bredde). For volumen: Vælg volumenikonet og foretag tre målinger (længde, bredde, højde). Resultatet vises automatisk.

Kan jeg bruge enheden udendørs?

Udendørs brug er begrænset. Undgå stærkt sollys, regn, tåge eller sne, som kan påvirke målingerne. Brug helst reflekterende overflader for at forbedre rækkevidden.

Hvordan udskifter jeg batterierne?

Når batterisymbolet blinker, skal du udskifte de 4 AAA-batterier med korrekt polaritet. Åbn batterirummet på bagsiden af enheden.

Hvad er enhedens præcision?

Præcisionen er ± 2 mm under normale forhold. Faktorer som kraftigt lys, dårligt reflekterende overflader eller ekstreme temperaturer kan reducere præcisionen.

Hvordan rengør jeg laserlinsen?

Brug en blød, tør klud til forsigtigt at rengøre linsen. Brug ikke kemikalier eller slibende midler, som kan ridse overfladen.

Hvad gør jeg, hvis enheden ikke tænder?

Kontrollér først batterierne: udskift dem om nødvendigt. Sørg for, at kontakterne er rene. Hvis problemet fortsætter, kontakt kundeservice.

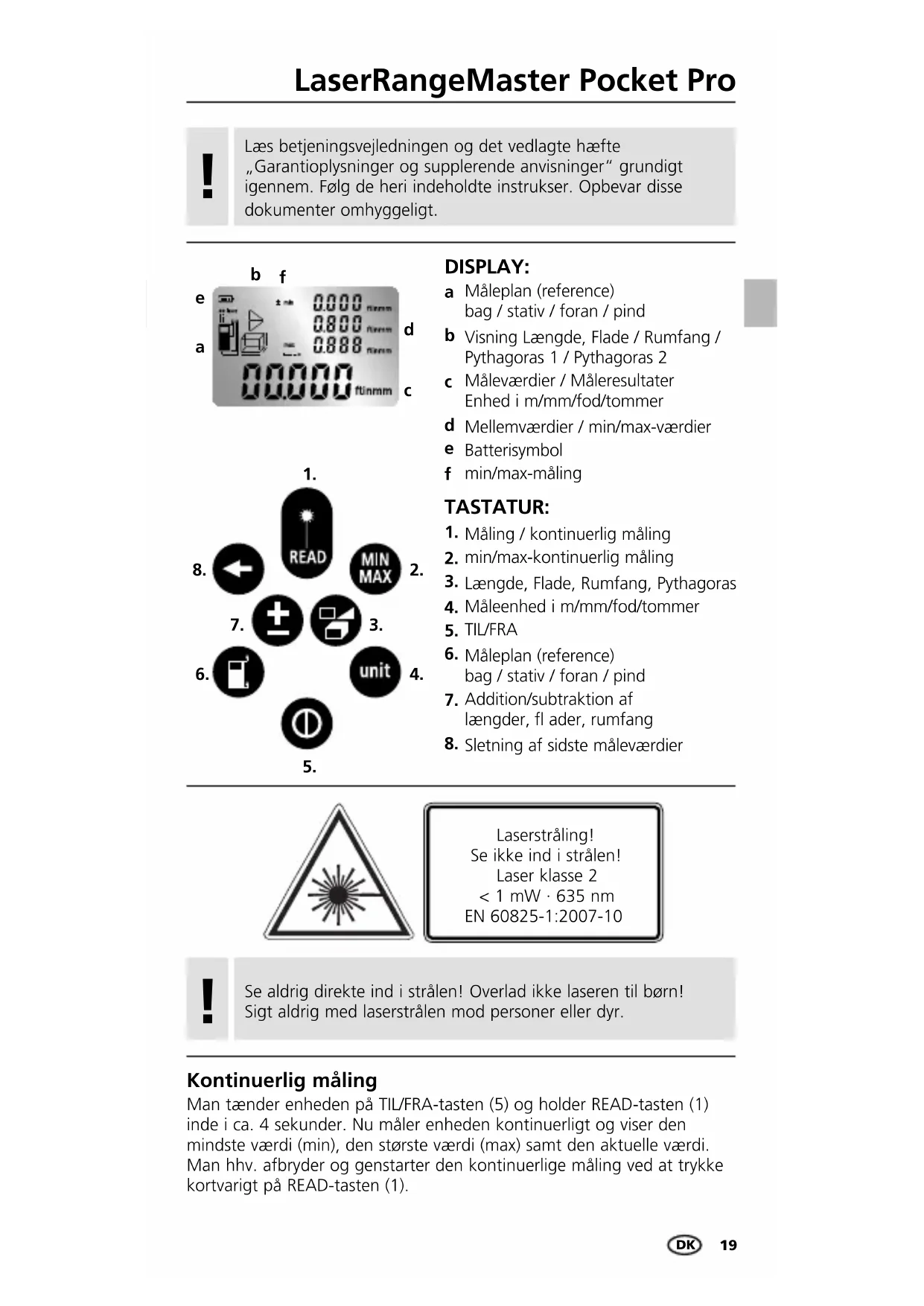

BRUGSANVISNING LRM Pocket Pro Laserliner

Læs betjeningsvejledningen og det vedlagte hæfte „Garantioplysninger og supplerende anvisninger“ grundigt igennem. Følg de heri indeholdte instrukser. Opbevar disse dokumenter omhyggeligt.

e

b f ±100 0.000 ft/mm 0.800 ft/mm 0.888 ft/mm d 0.000 ft/mm c

1.

1. READ MIN MAX 2. 7. ± 3. unit 4.

5.

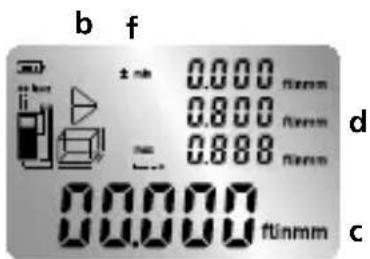

DISPLAY:

a Måleplan (reference) bag / stativ / foran / pind
b Visning Længde, Flade / Rumfang / Pythagoras 1 / Pythagoras 2
c Måleværdier / Måleresultater Enhed i m/mm/fod/tommer
d Mellemværdier / min/max-værdier
e Batterisymbol
f min/max-måling

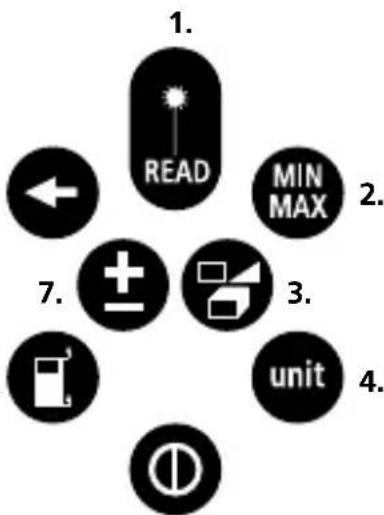

TASTATUR:

1. Måling / kontinuerlig måling
2. min/max-kontinuerlig måling
3. Længde, Flade, Rumfang, Pythagoras
4. Måleenhed i m/mm/fod/tommer
5. TIL/FRA
6. Måleplan (reference) bag / stativ / foran / pind
7. Addition/subtraktion af længder, fl ader, rumfang
8. Sletning af sidste måleværdier

Se ikke ind i strålen!

Laser klasse 2

< 1 mW · 635 nm

EN 60825-1:2007-10

Se aldrig direkte ind i strålen! Overlad ikke laseren til børn! Sigt aldrig med laserstrålen mod personer eller dyr.

Kontinuerlig måling

Man tænder enheden på TIL/FRA-tasten (5) og holder READ-tasten (1) inde i ca. 4 sekunder. Nu måler enheden kontinuerligt og viser den mindste værdi (min), den største værdi (max) samt den aktuelle værdi. Man hhv. afbryder og genstarter den kontinuerlige måling ved at trykke kortvarigt på READ-tasten (1).

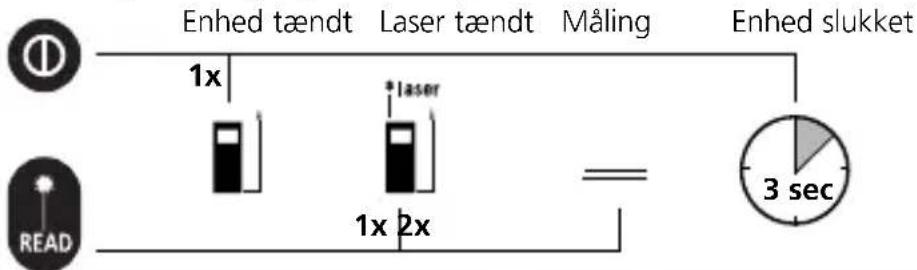

Tænding, måling og slukning:

Skift af måleenhed:

m / mm / ft / inch

Sletning af den sidste måleværdi:

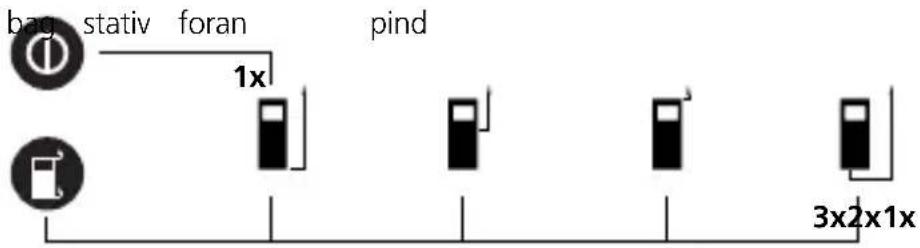

Skift af måleplan (reference):


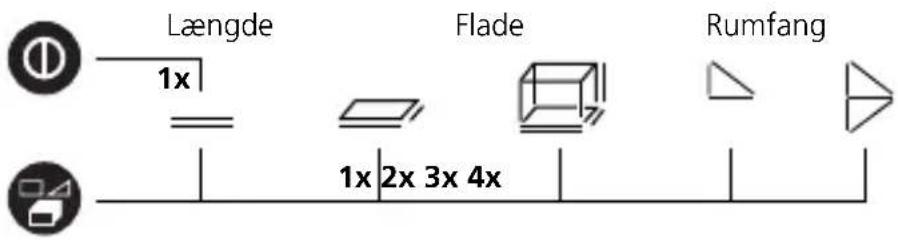

Skift af målefunktion:

Længde Flade Rumfang 1x 1x 2x 3x 4x

Py†

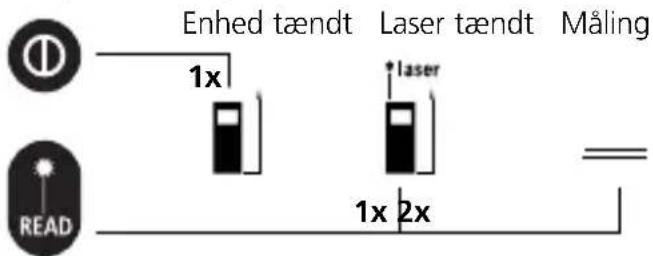

Længdemåling:

Enhed tændt Laser tændt Måling 1x 1x 2x READ

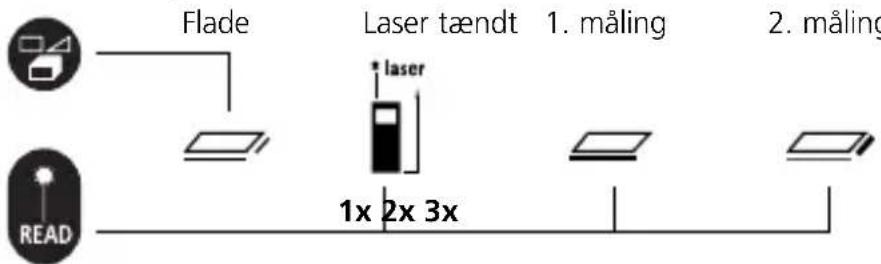

Flademåling:

Flade Laser tændt 1. måling 2. måling 1x 2x 3x READ

LaserRangeMaster Pocket Pro

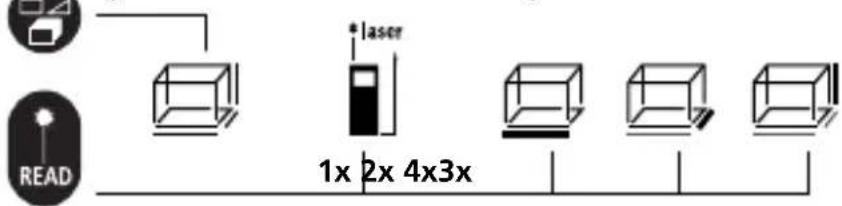

Rumfangsmåling:

Rumfang Laser tændt 1. 2. 3. måling

1x 2x 4x3x * laser

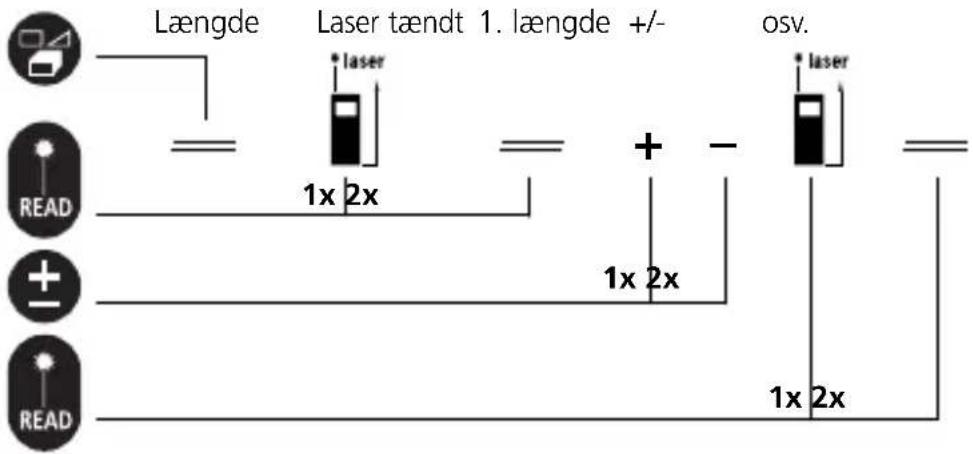

Addition og subtraktion af længder:

Længde Laser tændt 1. længde +/- osv. * laser 1x 2x + - * laser READ 1x 2x READ 1x 2x

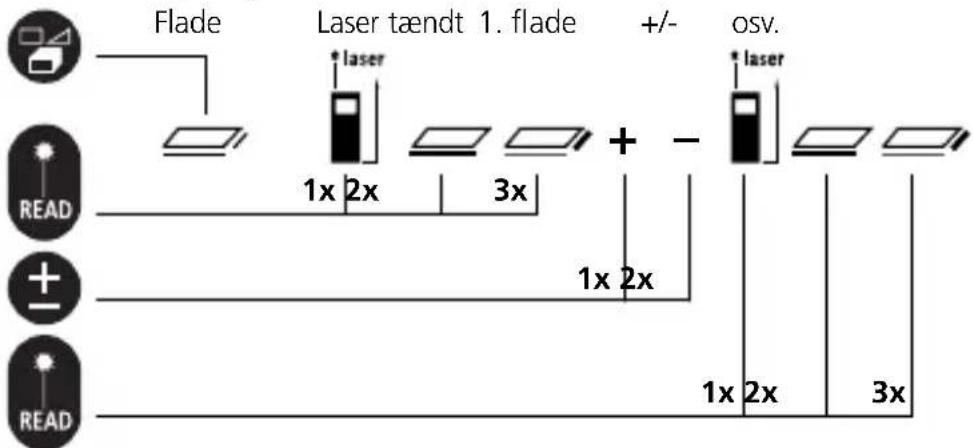

Flade-beregning:


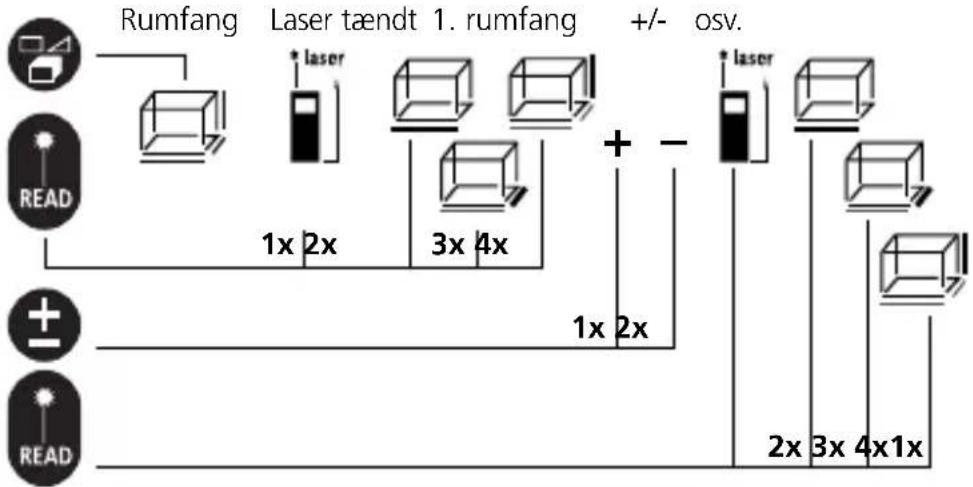

Rumfangsberegning:


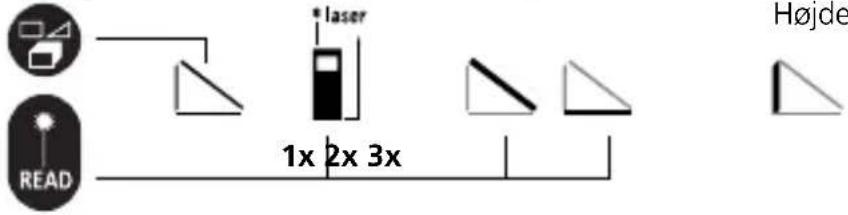

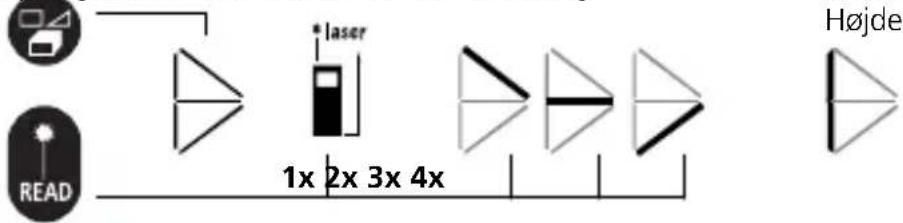

Pythagoras 1 Laser tændt 1. 2. måling

Resultat:

Højde

Højde * laser 1x 2x 3x READ

Pythagoras 2 Laser tændt 1. 2. 3. måling

Resultat:

Højde

Højde * laser 1x 2x 3x 4x READ

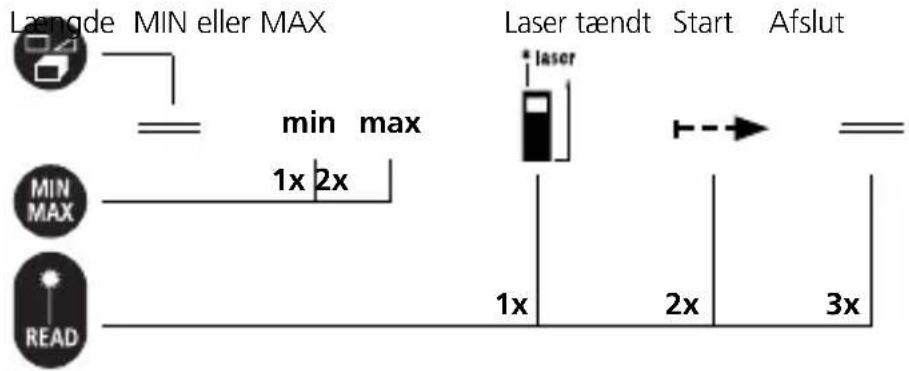

MIN/MAX-funktion:

Langde MIN eller MAX min max 1x 2x Laser tændt Start Afslut * laser MIN MAX READ 1x 2x 3x

Bemærk: Med MIN/MAX-funktionen kan man bestemme den korteste eller længste afstand. MIN bruges til bestemmelse af lodrette og vandrette afstande, MAX til bestemmelse af diagonaler. Funktionen kan også anvendes til flade- og rumfangsmåling (se nedenstående eksempel).

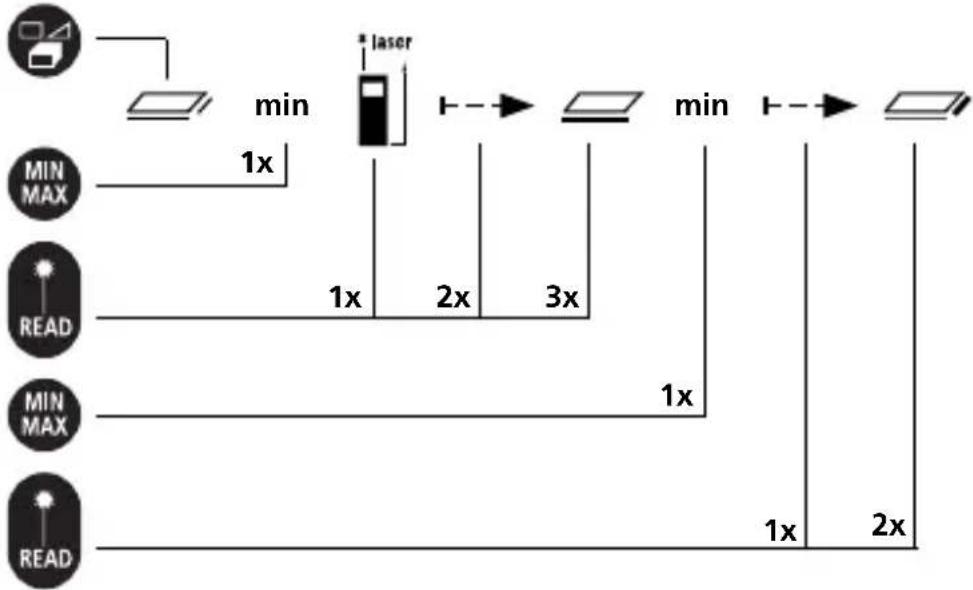

Eksempel: MIN/MAX-funktion ved flader:

LaserRangeMaster Pocket Pro

Vigtigt:

• Laseren angiver det målepunkt, hvortil der måles. Der må ikke komme genstande i vejen for laserstrålen.
• Enheden kompenserer for forskellige rumtemperaturer under målingen. Man skal derfor være opmærksom på, at der er en kort tilpasningstid, när der skiftes mellem steder med store temperaturforskelle.
• Enheden kan kun bruges i begrænset omfang udendørs og slet ikke i kraftigt sollys.
• Enheden kan ikke bruges i kraftigt sollys.
• Ved måling i det fri kan regn, tåge og sne påvirke og/eller forfalske måleresultaterne.
• Under ugunstige forhold som fx dårligt reflekterende overflader kan den maksimale afvigelse være større end 3 mm.
• Tæpper, puder eller gardiner reflekterer ikke laseren optimalt. Sørg for at bruge glatte overflader.
• Ved måling gennem glas (ruder) risikerer man, at måleresultatet bliver forfalsket.
• En energisparefunktion slukker automatisk for enheden.

Tekniske data: (Tekniske ændringer forbeholdes 01.2011)

Måleområde indendørs O,3 m - 60 m

Nøjagtighed ± 2 mm

Laserklasse 2 < 1mW

Laserbølgelængde 635 nm

Strømforsyning 4 x AAA 1,5 Volt-batterier

Dimensioner 110 x 55 x 35 mm

Vægt 190 g

Auto-slukning 20s laser / 5min enhed

Arbejdstemperatur 0°C – 40°C

Lagertemperatur -20°C – 70°C

Best.nr 080.943A

Fejlkode:

Err001: Omgivende lys for kraftigt.

Err002: Målpunkt for langt borte.

Err003: Målpunkt for mørkt eller omgivelseslys for kraftigt. Brug et refl ekterende materiale til målingen.

Err004: Temperatur er for høj: > 40°C

Err005: Temperatur er for lav: < 0°C

Err006: Udskift batterier

Err007: Enheden bevæges for hurtigt.

Err008: Fejl Pythagoras-parameter: Hypotenusen er kortere end den ene side (kateren) i en retvinklet trekant.
