BRUGSANVISNING SuperCross-Laser Compact Laserliner

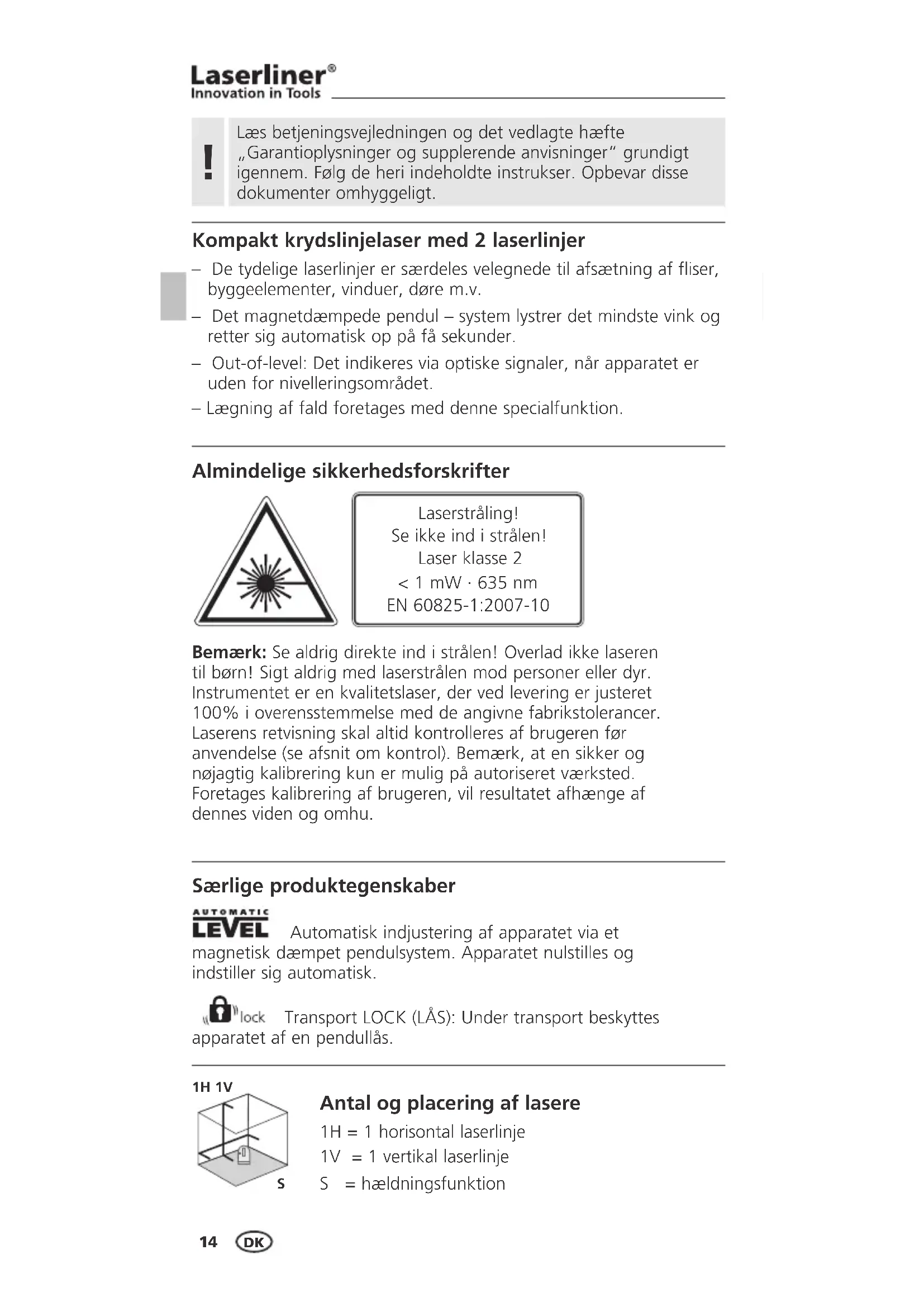

Læs betjeningsvejledningen og det vedlagte hæfte „Garantioplysninger og supplerende anvisninger“ grundigt igennem. Følg de heri indeholdte instrukser. Opbevar disse dokumenter omhyggeligt.

• De tydelige laserlinjer er særdeles velegnede til afsætning af fliser, byggeelementer, vinduer, døre m.v.
• Det magnetdæmpede pendul – system lystrer det mindste vink og retter sig automatisk op på få sekunder.
• Out-of-level: Det indikeres via optiske signaler, når apparatet er uden for nivelleringsområdet.
• Lægning af fald foretages med denne specialfunktion.

Almindelige sikkerhedsforskrifter

Laserstråling! Se ikke ind i strålen! Laser klasse 2 < 1 mW · 635 nm EN 60825-1:2007-10

Bemærk: Se aldrig direkte ind i strålen! Overlad ikke laseren til børn! Sigt aldrig med laserstrålen mod personer eller dyr. Instrumentet er en kvalitetslaser, der ved levering er justeret 100% i overensstemmelse med de angivne fabrikstolerancer. Laserens retvisning skal altid kontrolleres af brugeren før anvendelse (se afsnit om kontrol). Bemærk, at en sikker og nøjagtig kalibrering kun er mulig på autoriseret værksted. Foretages kalibrering af brugeren, vil resultatet afhænge af dennes viden og omhu.

Særlige produktegenskaber

AUTOMATIC

LEVEL

Automatisk indjustering af apparatet via et

magnetisk dæmpet pendulsystem. Apparatet nulstilles og indstiller sig automatisk.

lock

Transport LOCK (LÅS): Under transport beskyttes

apparatet af en pendullås.

1H 1V

Antal og placering af lasere

1H = 1 horizontal laserlinje

1V = 1 vertikal laserlinje

S = hældningsfunktion

SuperCross-Laser Compact

1 2 3 4 5 SuperCross Laser Compact

1 TIL/FRA-knap
2 Lasers udgangsrude
3 Transportsikring
4 Udklappelige ben
5 Batterihus

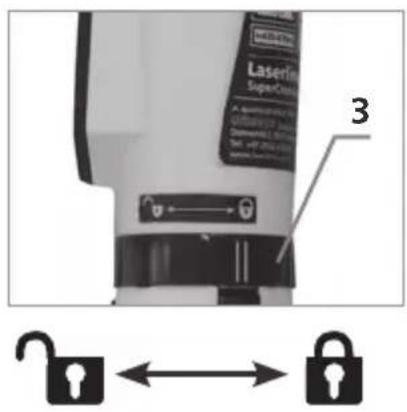

Transportsikring

I forbindelse med transport eller når apparatet ikke skal bruges, skal benene (4) klappes ind, laseren slukkes (knap 1) og transportsikringen (3) låses. Herefter lægges apparatet i softbag'en, så det er beskyttet mod beskadigelser.

1 Isætning af batteri

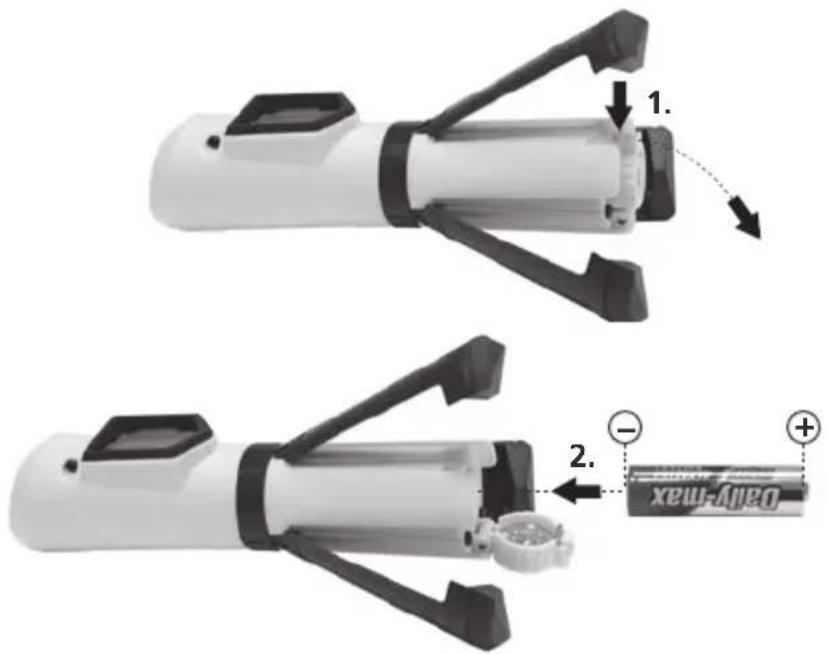

Batterilommen (5) åbnes, og batteriet ilægges.

1. 2. 3 Daily-max

Åbn transportsikringen, og tænd for laseren (knap 1). Laserkrydset lyser. Nu kan der nivelleres horisontalt og vertikalt med laserlinjerne.

!

Til horisontal og vertikal nivellering skal funktionen Out-Of-Level aktiveres. Dette gøres ved at løsne transportsikringen. Funktionen Out-Of-Level indikerer, når apparatet er uden for det automatiske nivelleringsområde på 4°. I så fald lyser TIL/FRA-knappen, og laserne går ud. Apparatet skal da stilles på en plan overflade.

B Hældningsfunktion

Lås transportsikringen, og tænd for laseren (knap 1). Nu kan fald afsættes. Bemærk! Når hældningsfunktionen er aktiv, kan der ikke nivelleres vandret og lodret, da den automatiske selvopretning er slået fra.

Apparatet opfylder alle påkrævede standarder for fri vareomsætning inden for EU.

Dette produkt er et elapparat og skal indsamles og bortskaffes separat i henhold til EF-direktivet for (brugte) elapparater.

!

Kontrollér regelmæssigt - og altid ved påbegyndelse af ny opgave - laserens retvisning i begge akser (se senere).

Tekniske data

Selvnivelleringsområde	± 4°
Nøjagtighed	± 5 mm / 10 m
Rækkevidde (afhængig af lysforhold)	20 m
Laserbølgelængde	635 nm
Laserklasse / udgangseffekt linjelaser	2 / < 1 mW
Strømforsyning / Drifttid	1 x 1,5V alkalisk batteri (type AA, LR6) / 5 time
Arbejdstemperatur	0°C ... +50°C
Opbevaringstemperatur	-10°C ... +70°C
Mål (b x h x l)	35 x 153 x 36 mm
Vægt (inkl. batterier)	0,13 kg

Forbehold for tekniske ændringer 02.2010. Flere sikkerhedsanvisninger og supplerende tips på: www.laserliner.com/info

Forberedelse til kontrol af retvisning

Skal laserens retvisning kontrolleres - hvilket bør gøres med jævne mellemrum - opstilles laseren midt mellem 2 vægge med en indbyrdes afstand på mindst 5 meter og tændes. Slå transport – sikringen fra og tænd for instrumentet (laserkrydset aktiveres) Se afsnit „Horisontal og vertikal nivellering“.

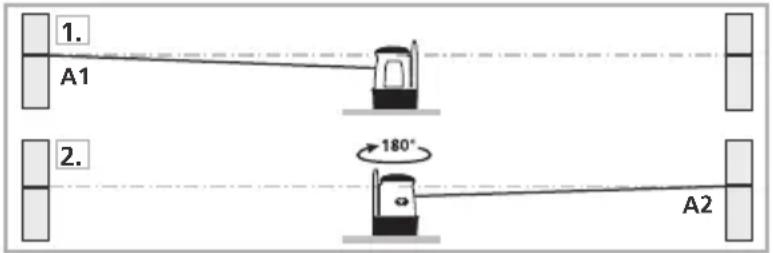

1. Markér laserplanet A1 på væggen.
2. Drej laseren nøjagtig 180° og marker laserplanet A2 på den modstående væg. Da laseren er placeret nøjagtig midt mellem de 2 vægge, vil markeringerne A1 og A2 være nøjagtig vandret overfor hinanden.

1. A1 2. 180° A2

6 Kontrol af retvisning

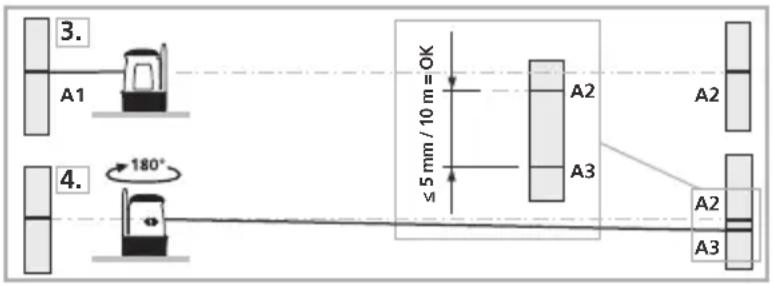

1. Flyt laseren tæt til den ene væg således peger mod væggen markér laserplanet på væggen - A3.
2. Marker derefter - uden at røre laseren – laserplanet på den modstående væg - A4. Forskellen på A3 og A1 på den ene væg skal være lig med forskellen på A2 og A4 på den anden væg. Er dette ikke tilfældet, er differencen = laserens afvigelse.

Hvis A2 og A3 ligger mere end 5 mm / 10 m fra hinanden, skal der foretages en justering. Indlevér laseren til forhandleren, som sørger for det videre fornødne.

Kontrol af lodret laserlinie: Laseren opstilles ca. 5 m fra en væg. På væggen ophænges et snorelod med 2,5 m snor, således at det hænger frit. Den lodrette laserstråle tændes, laseren sigtes ind, så den lodrette laserstråle flugter med snoren, og det kontrolleres, at linien ikke afviger mere end 1,5 mm fra snoren.

Kontrol af vandret laserlinie:

Laseren opstilles ca. 5 m fra en væg, og det vandrette laserkryds tændes. Krydspunktet markeres på væggen, hvorefter laserkrydset drejes ca. 2,5 m til højre. Den

vandrette streg må ikke afvige mere end 2 mm fra markeringen af krydspunktet. Proceduren gentages med laserkrydset drejet 2,5 m til venstre.

≤2 mm = OK B 2,5 m C

!

2 Horisontal og vertikal nivellering

Åpne transportsikringen og slå på laseren (knapp 1). Laserkrysset blir synlig. Nå kan du utføre horisontal og vertikal nivellering med laserlinjen.
